Borudaki ipliğin nasıl kesileceği

Su tedarik elemanlarının restorasyonu, sıhhi tesisat cihazlarının, ısıtma kayıtlarının ve diğer şeylerin yenilenmesi ile ilgili çeşitli onarımlar yapılırken, dişli boruları olan çelik boru hatlarının parçalarının kullanılması gerekir. Bu yazıda borudaki ipliklerin nasıl kesileceğini açıklayacağız. Uygun aleti kesme ve stoklama özelliklerini biliyorsanız, bu görevi niteliksel ve nispeten hızlı bir şekilde gerçekleştireceksiniz.

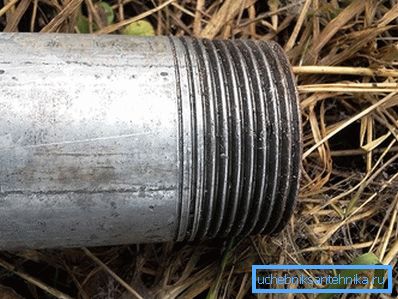

Boru kesme özellikleri

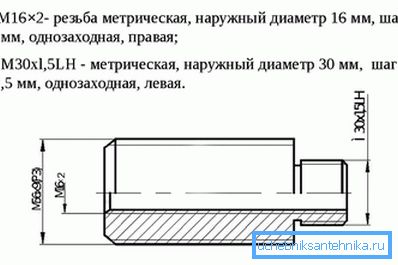

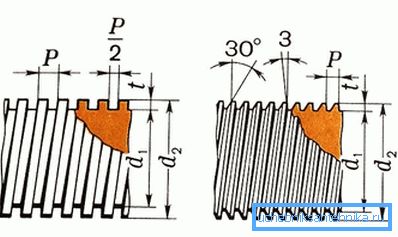

Metrik olmayan tübüler elemanlar üzerinde dişlerin kesilmesi için uzun süredir kullanılmaktadır, ancak iplik profilinin olağan diğer açılarından farklı olan inç dişi denmektedir (55).^? 60'a karşı^? metrikte). Ek olarak, inç ipliği, boru duvarının küçük kalınlığı ile açıklanan daha küçük bir eğim değerine sahiptir.

Küçük bir adım, dişlerin dişlerinin, dişin aynı uzunluğunda daha uzun olacağı anlamına gelir. Buna göre, bağlantının güvenilirliği artar.

İş parçacığı sağ ve sol. Sağ iplikten bakıldığında, ürünün ucundan bakıldığında sağa, dolayısıyla sola, sola giderler. Çok daha sık kullanılan sağ elle kullanılan iplik.

Dişli bölümlerden birindeki hangi ipliğin çok basit olduğunu belirleme: eğer bitiş elemanını vidalarken, saat yönünde dönüyorsa, dişin doğru olduğu anlamına gelir.

Bir su borusu üzerinde, dönüşten sonraki ürünlerin önemi yoktur, çünkü bağlantıdan sonraki ürünler dönmez, fakat sabit kalır. Bağlantılardaki boru dişlerine ek olarak, daha geniş olan sabitleme dişleri de kullanılır. Onlar için donanım ve delikler üzerinde gerçekleştirilir.

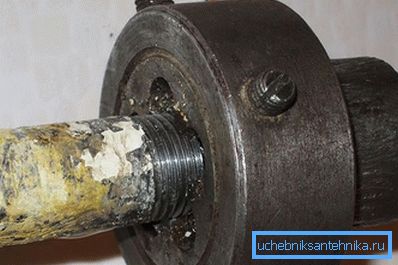

Borularda diş çekme yöntemleri

Su boruları üzerindeki iplik, iki alet yardımıyla kalıplar (Lerka olarak da adlandırılır) ve bir vida kalıbı ile kendi ellerinizle kesilebilir. Aralarındaki fark nedir?

Kalıp, dış tarafı, karşılıklı olarak iki aralıklı oluk biçiminde gövdenin altında bir yatağa sahip olan bir elle diş çekme aletidir. Ve iç taraf talaş kaldırılmış deliğe sahip bir plaka ve talaş kaldırma işlemi için gerekli olan ipliğin çapını ve perdesini yeniden üreten bir levhadır. Dişli profilin sonunda, sözde bağlantı alanları vardır. Çift işlev yaparlar: iki borunun bölümlerini birleştirmeden önce merkezleme yaparken kolaylık sağlayın ve diş çekme sırasında oluşan talaşların verimini artırın. Kalıbın uç yüzeyinde ipliğin çapının belirtilmesi uygulanır. Kesmek için, kalıpları döndürmek için çıkarılabilir tutamaklarla birlikte temin edilen ve vidalarla sabitlenen, kalıbın içine yerleştirilir.

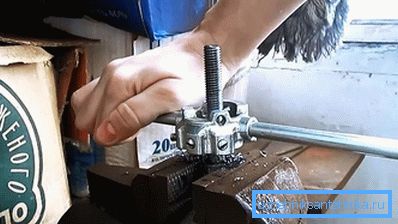

İplik nasıl düzgün kesilir? Kesilen borunun, metal bir mengene ile güvenli ve eşit bir şekilde sabitlenmesi daha iyidir. En küçük önyargı, ipliğin bir eğimle kesileceğine yol açacaktır. Bu, boru duvarının zayıflamasına ve sıhhi tesisat veya tesisat sisteminin tüm bağlı bölümünün eğrilmesine yol açacaktır.

Güvenilir yön sağlamak için plakanın küçük bir revizyonu olmalıdır. Bu amaçla, bir kılavuz burcu, kalıbın kesildiği yerde küçük bir boşluk (en fazla 0,2-0,4 mm) ile girecek olan kalıbın uçlarından birine kaynak edilir. Kılavuz manşonun uzunluğu, kesilmiş ipliğin en az iki çapı olmalıdır.

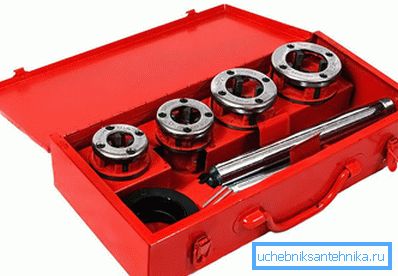

Klupp - daha profesyonel bir diş kesme aleti (satılık, genellikle farklı çaplarda birkaç sarılmaktır). Vida kalıbının ana farkı, kalıplarının kayması ve dört yarısından oluşmasıdır, bu nedenle farklı çaplardaki dişleri kesmek için ayarlanabilir, ancak tek bir adımda. Kalıbı boru bölümüne yerleştirirken, kalıplar yüzeye getirilir ve istenen pozisyonda sabitlenir. Kalıbın bölünmüş kalıplarının nispi pozisyonunun ayarlanması, plan yıkayıcısının hareket ettirilmesiyle yapılır.

Vida kalıbı, tasarımında bir kılavuz elemanına sahiptir, bu yüzden kullanıldığında kesilen ipliğin eğrilmesi olmayacaktır.

Daha pratik bir tür humps, bir mandal mekanizmasının sağlandığı bir mandal olarak kabul edilir. Diş çekme, dönme ile değil, aynı zamanda, kalıbın eş zamanlı olarak beslenmesiyle sapların sallanma hareketleri ile yapılır. Boru hattındaki ipliği boru hattı kısmından çıkarmadan kesmek istiyorsanız Klupp yeri doldurulamaz.

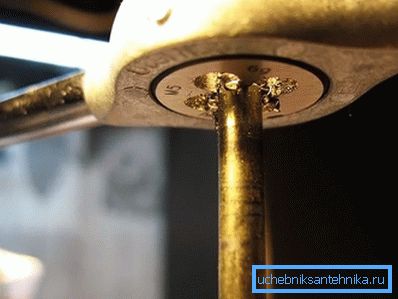

Kesme teknolojisi

Borudaki diş çekme sırası aşağıdaki adımlardan oluşur:

1. Borunun gerekli bölümünü pas, boya lekeleri ve borunun dış çapındaki diğer düzensizliklerden temizlerler.
2. Borunun istenen bölümünü makine yağı veya sülfofresol ile serbestçe yağlayın, böylece kesme sırasında sap üzerindeki yük çok daha az olacaktır. Aynı kalıplar / kalıplar için de yapılabilir.
3. Boruyu bir mengenede sıkıca kelepçeleyin. Bu durumda, kesmek için çıkıntı yapan borunun ucu, çapının 5-8'inden daha fazla olmamalıdır, aksi takdirde kesmenin kesinliği garanti edilmez. Kılavuz burçlu veya vidalı fişli kalıplar bu tür kısıtlamalar gerektirmez.
4. Boru kesme için hazırlanır, bunun için kalıbın yüksekliğinin en az yarısına kadar olan bir giriş konisi bir dosya ile elde edilir. Bu alanda ipliğin hareketli bir bölümü oluşur, eğer kritik ise, o zaman bir demir testeresi ile çıkarılabilir.
5. Bir kalıbı veya kalıbı takın ve düğmeyi kuvvetli bir şekilde çevirerek gerekli dişli bölümünü alın. Kesilen ipliğin uzunluğunun gereken birkaç tur daha olması gerektiği unutulmamalıdır. Sadakat için, plakayı kesim kısmına birkaç kez sürdürebilirsiniz.

Dolayısıyla, makalede önerilen talimatları ve önerileri uygularsanız, borudaki iplikleri hızlı ve doğru bir şekilde kesebilirsiniz. Konuyla ilgili herhangi bir sorunuz var mı? Daha sonra makaleye bir yorum yazarak sorular sorun.
