Kazanın su kaynağına nasıl bağlanması: montaj şeması

Evin bir dinlenme yeri olması için, yaşam koşullarının yeterince rahat olması önemlidir. Kişisel hijyeninizi korumanıza ve genel temizliği korumanıza izin veren sıcak su olmadan neredeyse imkansızdır. Bir gaz sütununun alınması her zaman mükemmel bir çözümdür, ancak bazı bölgelerde kurulumları basitçe imkansızdır.

İlke bir, ama birçok su ısıtıcısı var.

Kazan, sıcak suyu ısıtmak ve muhafaza etmek için kullanılan bir cihazdır. Isı kaynakları çeşitli unsurlar olabilir. Tüm ısıtıcılar iki ana türe ayrılabilir:

1. Bir depolama tankı ile.
2. Akış.

Kapasitenin varlığı için sağlanan ilk tasarım. Farklı hacimde olabilir. Sıcaklığın uzun bir süre düşmemesi için, iç tank ile dış panel arasında yalıtım vardır. Genellikle poliüretan köpükten yapılır. Kalınlığı ne kadar büyük olursa, su daha uzun süre sıcak kalacaktır. İkinci tip anlık sıcak su için tasarlanmıştır. Daha küçük bir boyuta sahiptir ve tasarımı hızlı ısı transferi sağlayan daha büyük güçte ısıtma elemanları sağlar. Kural olarak, hem birinci hem de ikinci durumda, kullanıcı, sıcaklığı istenen seviyeye ayarlama imkanına sahiptir. Termostat kontrolü hem elektronik hem de mekanik olabilir. Bu, performansı, sadece rahatlığı, son maliyeti ve sonraki onarımların maliyetini etkilemez.

Tüm depolama kazanları aşağıdakilere ayrılmıştır:

• doğrudan ısıtma;
• dolaylı ısıtma;
• Kombine.

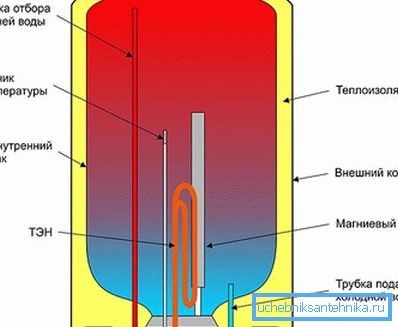

İlk durumda, tankın içinde sıvının ısıtılmasını sağlayan bir ısıtıcı vardır. Bazı modellerde iki veya daha fazla var. Ultra hızlı ısınma sağlamak için dönüşümlü olarak veya aynı anda değiştirilebilirler. Soğuk su genellikle tabanın altında bulunan nozuldan beslenir. Boşaltma, yakın olan çıkıştan gerçekleştirilir, ancak tankın içinde daha uzun ve sıcak suyun yükseldiği hemen hemen zirveye ulaşır.

Isıtma elemanının yanında bir magnezyum anot bulunur. Bu, duvarlarda kireç oluşumunu önleyen küçük bir metal çubuktur. Bu çözümün avantajları, kurulum kolaylığı ve kurulumun çeşitli servislerle koordine edilmesi ihtiyacının olmamasıdır. Tanklar hem yatay hem de dikey konuma sahip olabilir.

Dolaylı ısıtma kazanları genellikle ısıtma sistemine ya da güneş enerjisi sistemlerine (özel paneller, güneş enerjisi kullanılarak ısıtılan soğutma sıvısı) birlikte çalışır. Yapısal olarak, ilk tiple aynı tanktır, ancak yalıtım genellikle daha büyük bir kalınlığa sahiptir. Ayrıca onların içinde TEN yoktur. Isıtma, ısıtma devresine ya da başka bir sisteme izin verdikleri bir bobin sayesinde gerçekleştirilir. Hem duvara hem de zemine monte edilebilirler (büyük kapasiteli tanklar için).

Tasarım, bakımın yapılmasını sağlayan özel bir kontrol penceresine sahiptir. Giriş ve çıkışa ek olarak iki tane daha olabilir. Amaçları - geri dönüşüm sisteminin organizasyonu. Tankın sıcak suyunun sürekli hareket ettiği ayrı bir devre oluşturulur. Bu, sıvı katmanlarının sürücü içinde sabit bir şekilde karıştırılmasının yanı sıra, katlanabilir sistemlere olan mesafeyi telafi etmek için gereklidir. Bazı durumlarda, su ulaşana kadar, çoğu sistemde kalır veya orijinal sıcaklığını kaybeder. Tipik olarak, imalatçı, bu alt türleri aşağıda tarif edilecek olana dönüştüren bir ısıtıcı takma olanağını koymuştur. Bu çözümün avantajı, ısıtma sisteminin verimliliğinin maksimum kullanımıdır.

Minüslerden, tesisatın karmaşıklığının yanı sıra, ek bir ısıtıcı olmadan yaz döneminde kullanılmasının imkânsızlığına da dikkat çekilebilir.

Birleşik sistemler, yukarıdaki iki seçeneğin tümünü birleştirmiştir. Dolaylı ısıtma ve ısıtma elemanları için de bir bobin bulunmaktadır. İkincisi, ısıtma devresinin gücü yeterli olmadığında veya yaz mevsiminde hiç ısınma olmadığında aktif hale getirilebilir. Bu tür sistemlerin dezavantajları oldukça karmaşık bir kurulum ve bakımda bazı kaprislelliktir. Ayrıca, uygun bir yer bulması gerekecek, çünkü boyutlar harika.

İpucu! Bazı dolaylı ısıtıcılar türünde birkaç bobin vardır. Ya ısıyı serbest bırakmak için birkaç sistemi birbirine bağlamayı mümkün kılıyor ya da bunlardan biri sıcak su kullanacak şekilde tasarlanıyor.

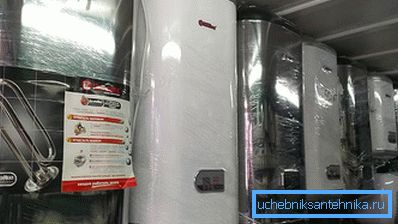

Ne seçmek için

Bir seçim yapmak zor bulursanız, aşağıdaki noktaları analiz etmeniz gerekir:

• Isıtıcının kurulumu nerede planlanıyor? Isıtıcı, bağımsız bir ısıtma sistemi bulunan özel bir ev için satın alınırsa, dolaylı bir ısıtma kazanı satın almayı düşünmek mantıklıdır. Ayrı bir kurulum yeri bulması daha kolay. Hacim sadece tahsis edilen alan ile sınırlı olacaktır. Aynı zamanda, bir cihaz tüm su noktalarını sağlamak için yeterli olacaktır. Alanın sınırlı olduğu ve banyo olmayan bir duş odasının bulunduğu küçük daireler için, bir akış ısıtıcısı hakkında düşünmek mantıklıdır. Çok yer kaplamaz ve hızlı ısıtma sağlar. Diğer durumlarda, uygun elektrikli depolama kazanı.
• Aynı evde kaç kişi yaşıyor? Bu, cihazın gücüne ve hacmine bağlı olacaktır. Kapasitenin ne kadar büyük olduğunu, son kullanıcı için daha iyi olduğunu düşünmeyin. Aslında, bu yaklaşım elektrik enerjisinde irrasyonel atığa neden olabilir. Sonuçta, sadece 50 litre kullanılabilir ve 200 kişi ısıtılır, bir kişi için 30 litrelik bir tank yeterli olacaktır. Bu hacim rahatça duş almak, bulaşıkları yıkamak ve sabah yıkamak için yeterlidir. 2 - 3 kişilik bir aile için 50-80 litrelik bir cihaza ihtiyaç var. Bu durumda herkes küçük bir aralıklarla duş alabilecektir. Mutfak ihtiyaçları için yeterli ısıtılmış su vardır. 4 veya daha fazla kişi varsa, 100 veya daha fazla litre kapasiteli bir depoya doğru bakmanız gerekir.
• Cihaz esas olarak hangi amaçlarla kullanılacak? Bazı durumlarda, sıcak su tüketim alanlarını sınırlamak anlamlıdır. Örneğin, çoğu zaman sıcak su bulaşık yıkamak ve yıkamak için kullanılır. Bu amaçlar için, 10 - 20 litrelik küçük bir kapasiteye sahip ayrı bir kazanı koyabilirsiniz ve duş veya banyo yapmak gerektiğinde daha büyük bir ısıtıcı içerebilirsiniz. İlk olarak, doğrudan lavabonun altına monte edilen ve fazla yer kaplamayan üst bağlantılara sahip özel tipler geliştirilmiştir.
• Özerk bir ısıtma sistemi var mı? Eğer değilse, o zaman elektrikli ısıtma elemanları ile tarafa bakmanız gerekir. Ayrı bir heliosystem olduğu zamanlar hariç.
• Elektrik kablolarının durumu nedir? Bu, TENA güç seçimini etkileyebilecek önemli bir faktördür. Çoğu zaman, tasarım büyük hacimler için 1.5 kW kapasiteli elektrikli ısıtıcılar sağlar? 2? 2,5 kW. 3 kW ve üzeri tüketiciler için ayrı bir tedarik gereklidir. Ayrıca, topraklama varlığına dikkat edin.
• Duvarlar planlanan yüke dayanacak mı? 80 litrelik bir kazan, 20 kg'a kadar ağırlığa sahip olabilir, bu da su ile doldurulduğunda 100 kg veya daha fazla ağırlığa sahip olacağı anlamına gelir. Gevşek inşaat malzemeleri için bu dayanılmaz bir yüktür. Bu gibi durumlarda, donanımın takılması veya yükü dağıtacak özel bir metal plaka takılması gerekebilir.

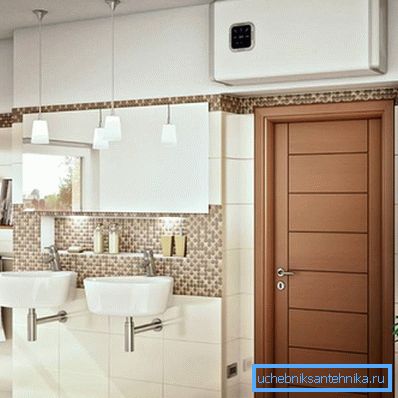

İpucu! Ek olarak, seçim yaparken, yapı yapılandırmasını hesaba katmak da gereklidir. Kazandığımız gibi kazanın silindirik olması gerekmez. Modern çözümler ayrıca çapın mümkün olan en küçük boyuta indirildiği Slim seçeneklerine de sahiptir. Ek olarak, dikdörtgen cihazlar var. Daha spesifik olarak, birkaç küçük silindirik tank da içeride bulunabilir, ancak dış kabuk farklı bir şekle sahiptir. Bu tür ürünler için kurulum için bir yer seçmek daha kolaydır, ayrıca daha az yer kaplarlar.

Elektrikli ısıtıcılar da farklı olabilir. Isıtıcı - borulu elektrikli ısıtıcı kullanımında en yaygın olanıdır. Su ile doğrudan temas halinde, bir kazan gibi. Bu seçenek için, tüm kaçak akımları ortadan kaldırmak için topraklama gereklidir. Daha ilerici kuru ısıtma elemanıdır. Bu durumda, içine bir ısıtıcının yerleştirildiği özel tanklar su sütununa gömülür. Sıcaklığı doğrudan değil, "aracı" aracılığıyla iletir. Bu çözüm, onarım için uygunluk açısından daha mantıklıdır. Depoyu çıkarmak, boşaltmak ve alt kapağı çıkarmak zorunda değilsiniz. Sadece ısıtıcılara erişmek için yeterli olacaktır.

Montaj çalışmaları için hazırlık

İşe başlamadan önce bir araç hazırlamanız gerekecek:

• zımba;
• matkap çapı gerekli
• dübeller ve kancalar;
• kesit için uygun kablo;
• rulet çarkı;
• matkap;
• 2 adet ayarlanabilir tuş;
• bina seviyesi.

Gerekli olan armatürler, belirli boru tiplerine bağlı olacaktır, bu daha sonra tartışılacaktır. Kurulum alanına karar verin. Basit bir şekilde elektrik tedarik ederse daha iyidir ve su dağıtımının yakın olması durumunda da iyidir, böylece kaynağından miksere giden yolda daha az kayıp olacaktır. Harici tank sıradan çelikten yapılmışsa, odanın sürekli yüksek bir neme sahip olmaması gerekir. Bu korozyona yol açacaktır. İçinde sabit bir pozitif sıcaklığın muhafaza edilmesi arzu edilir. Aksi takdirde, şemanın çevre koşullarını hesaba katarak, ısıtma elemanını otomatik olarak açacak şekilde donmaya karşı koruma sağlaması gerekir. Yukarıda tarif edildiği gibi duvarların durumunu analiz etmek ve ilave şeritler satın almak da gereklidir.

İpucu! Kazanı bağlamak için elektrik devresi mutlaka bir güvenlik tertibatı içermelidir. En ufak bir akıntıyı yakalar ve akışı zamanında durdurur, bu da kullanıcının yenilmesini engeller.

Genel anlar

Hangi boruyu kenar çubuğuna yapmanız gerektiğine bakılmaksızın, herhangi bir durumda gözlenmesi gereken birkaç temel nokta vardır.

• Herhangi bir harekete başlamadan önce, sel önlemek için akış bloke edilir. Genellikle vana su sayacının önünde bulunur.

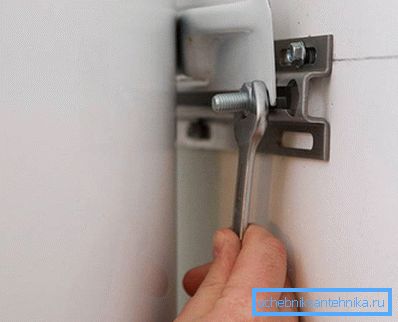

• Isıtıcı bir duvara monte edilirse, bir delgi kullanarak iki delik delinir. Merkezler arasındaki doğru mesafeyi hesaplamak için, önce kazana kaynaklanmış bir plaka üzerinde ölçmelisiniz. Ardından, etiketler duvara aktarılır ve bina seviyesinin yardımıyla tek bir düzlemde hizalanır. Dübeller deliklere yerleştirilir ve kancalar bükülür veya kanca ile ankraj cıvataları hemen takılır. Tank askıya alınmış, duvara olan mesafenin çok büyük olmaması için dikkate alınmalıdır. daha sonra bağlantı elemanları üzerindeki yük daha yüksek olacaktır. Dikey düzlemde seviyeye göre seviye olmalıdır. Bu, genellikle tasarımda veya astarlarda bulunan ayarlanabilir bir stand kullanılarak elde edilebilir.
• Her şeyden önce, kazan borularına sökülebilir Amerikan tipi bir bağlantı monte edilir. Bu önemli çünkü üniteye bakım yaparken, sistemden ayrılması çok daha kolay olacaktır.
• Ardından, küresel vanaları takın. Bireysel eşyaları satın alamazsınız çünkü Bir Amerikan ile kilitleme mekanizmaları var.
• Geri dönüşsüz bir vana soğuk su kaynağına monte edilir, sıvı genel sistemde kaybolduğunda dışarı akışını önler, bir patlatma valfi ısıtma ve genleşme sırasında fazlalığın boşalmasını sağlar.
• Başka bir bağlantı seçeneği var. Soğuk su boru tedarikinde ilk yara tee. Su deşarjı musluğu dallarından birine bağlanır. İkincisine - bir patlatma vanası ve toplam akışı örtecek başka bir musluk.
• Fazla suyu boşaltmak için bir hortum bağlayın.
• Tüm dişli bağlantılar çeki veya Teflon bant ile kapatılmıştır.

İpucu! Sistemde kazanın dayanabileceğinden daha fazla basınç artışları olduğu biliniyorsa, çek valfin yanı sıra koruyucu bir şanzıman takmanız gerekecektir. Onun görevi, baskının kabul edilebilir değerlere normalleştirilmesi olacaktır.

Metal borulara bağlantı

Eski evin dairesinde genellikle metal borulardan kablolama kullanılır. Onlara bağlanmak bir anlamda zahmetli, ancak özellikle zor değil. Prize bağlanamıyorsanız, ihtiyaç duyulacak ana eleman bir eyer. Bu, tedarik ve egzoz sistemi ile bağlantı sağlayacak olan kauçuk contaları olan bir metal kelepçedir. Özel borular için seçilmeli ve dişli bağlantı açık olmalıdır? ".

• Kravatların uygulanması için en iyi yeri belirledi.
• Boyayı, bağlayıcının genişliğine temizler.
• Selenin üst kısmı boruya uygulanır ve delik işaretlenir.
• Ardından, işaretli etikette bir delik açmanız gerekir.
• Sıcak suların tahliye edileceği boru için de aynı işlemler yapılır.
• Hazırlanan yerlere yerleştirilen hemşireler. Gelecekte sızıntıları önlemek için lastik contaları dikkatlice monte etmek önemlidir. Alt parça, cıvatalarla ikame edilmiş ve güvenli bir şekilde sabitlenmiştir.
• Son adım, bağlantıyı ve kazanı monte edilmiş ek ekipman seti ile bağlamaktır. Bunun için esnek bir paslanmaz çelik hortum kullanmak daha iyidir.

İpucu! Başka bir seçenek, bir tie-in kullanarak değil, bir tee kullanıyor olabilir. Bunun için, taşlama makinesinin yardımıyla borunun küçük bir kısmı kesilir. Bir iplik, bir metre yardımıyla iki taraftan kesilir, bir tişört takılır ve esnek bir hortumla bağlantı yapılır.

Metalplastik boru bağlantısı

Bu işleri yapmak için metal plastik bir boru için iki tipe ihtiyacınız olacak. Eğer esnek bir hortum kullanarak bir kazan ile bağlantı kurmayı planlıyorsanız, o zaman bu dişe bir geçiş ile alınması gerekir? ", Eğer aynı boru yardımı ile tedarik planlanırsa, o zaman 16 mm çıkış olmalıdır. Ayrıca, bir metal-plastik borudan bir geçiş satın almanız gerekecektir. dişli bağlantıda.

• Bağlantıların uygulanması için bir yer seçin.
• Tırtılın eksi kısmına göre boruya bağlanan boruya göre işaretlenir.
• Özel makas yardımıyla küçük bir alanı kesti.
• Somunları tişörtden sökün ve kilitleme halkaları ile birlikte iki nozul takın. Bunu şimdi yapmak önemlidir, çünkü o zaman imkansız olacaktır.
• Her iki taraftaki borular özel bir cihaz ile parlatılır. Bunun için sıradan bir tornavida da kullanabilirsiniz.
• Takılı tee. Borular durmaktadır. İki halka kaydırılır, sonra her şey bir anahtarla somunlarla tutturulur.
• Tişört dişli bir bağlantıdaysa, bağlantı ilk versiyonda olduğu gibi esnek hortumlar kullanılarak yapılır.
• Besleme bir boru ile planlanırsa, iki parça kesilir, bunun boyutu, tüpten adaptöre olan mesafeye eşit olacaktır.
• Adaptörler küresel vanalara monte edilir.
• Boru bölümleri te ve adaptörlere monte edilir.

İpucu! Bağlantı parçaları, basınçlı olması gereken metal plastik borular için de kullanılır. Bu durumda, eylem sırası aynı olacaktır, ancak ek olarak sıkma için bir araca ihtiyacınız olacaktır.

Polipropilen borulara bağlantı

Buna ek olarak, plastik borular, özel makaslar, iki tees, bir dişli bağlantı için iki adaptör (MRN veya MRV) için bir lehim demirine ihtiyacınız olacak, her şey muslukların ve emniyet valflerinin yer aldığı vida dişlerinin yanı sıra köşelere de bağlı olacaktır - bunların sayısı yapılandırma karmaşıklığına bağlıdır su temini.

• Bağlanacak bir yer seçin.
• Boru, tee eksi 2 cm genişliğinde kesilir.Tek taraftaki tişörtün içine yaklaşık 1 cm batırılır.
• Bir havya yardımıyla, boru ve bağlantı parçası ısıtılır, daha sonra birbirine bağlanır. Artikülasyondan sonra, bükülemezler çünkü zayıf sıkılığa neden olurlar.
• Dahası, boru bölümleri ve köşeleri yardımıyla, astar kazan borularına döşenir.
• Sonunda metal bir diş ile lehimlenen bağlantı.
• Her şey güvenli bir şekilde bağlanmış ve sıkılmıştır.

İpucu! Kazanın önüne ince filtreli birkaç şişenin yanı sıra tuz filtresinin kullanılması iyi bir şeydir - suyu yumuşatır ve duvarlarda ve ısıtma elemanında birikebilecek tortu miktarını azaltır.

Dolaylı su ısıtıcı

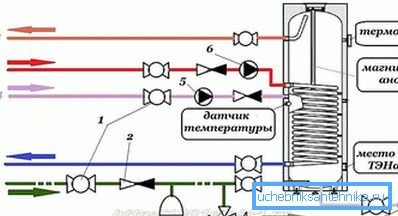

Boru tedarik sistemi, elektrik versiyonundakiyle aynı olacaktır. Ancak, ısıtma sisteminin konturunu düzgün bir şekilde düzenlemenin bazı nüansları vardır.

İlk şema, 3 tur için bir kilitleme mekanizmasının mevcudiyeti ile bağlantıyı içerir. Sonuç olarak, termostattaki sıcaklık, kazan termostatındaki sıcaklıktan daha düşük bir değere ayarlanmıştır. Isıtıcıdan gelen su ısıtma sistemine gider. Kombi içindeki su önceden belirlenen bir sıcaklığa kadar ısındığında, vana, ısıtma akışını keser ve su tankına akar. Böylece, DHW ünitesine öncelik verilir.

İkincisi, iki pompa zorla dolaşımını içerir. Biri, her zamanki gibi, ısıtma sisteminin dönüş borusu üzerinde bulunur, ikincisi de geri dönüş borusu üzerindedir, fakat zaten kazan bobinden gelen bir tanesidir. Çalışmaları bir termostat tarafından kontrol edilir. İçindeki sıcaklık düştüğünde, depolama pompası çalışmaya başlar ve tüm ısıtma devresi etrafında dolaştırılan devre söner ve bunun tersi de geçerlidir.

Üçüncü yöntem, ev radyal ısıtma kablo sistemi kullanıyorsa faydalı olacaktır. Kazanın sıcak suyunun hem sıcak zemine hem de radyatörlere akabildiği bir toplayıcıya sahiptir. Böyle bir sistemde hidrolik okları kurmak için gerekli olacaktır. Bireysel devreler için birkaç pompanın çalışması nedeniyle oluşacak basınç farkını telafi edecektir.
