Metal boruların montajı

Evdeki mühendislik sistemlerinin döşenmesi genellikle mülk sahipleri tarafından gerçekleştirilir. Montaj için, ortak bir boru hattına kolayca bağlanan bir malzeme seçilir. Metal borular - özel bir evde veya dairede bir sıhhi tesisat sistemi oluşturmak için ortak bir seçenek. Tasarım özellikleri sayesinde, esnek ve dayanıklıdır, aynı zamanda belirli bir şekli korurlar. Bu yazıda metal plastik boruların kendi elinizle nasıl kurulacağını açıklayacağız.

Özellikleri ve özellikleri

Metal-plastik borular, tek bir tasarımda iki malzemenin başarılı bir kombinasyonu ile ayırt edilir, dış tabakası, dayanıklı koruyucu polietilenden yapılır, iç kısım, içme suyunun güvenliğini sağlayan gıda sınıfı polietilendir ve yapışkanlı contalar arasında bir alüminyum tabaka tutulur. Metal bileşen, ısıtma sırasında plastiğin genişlemesini telafi etmek ve boruların mukavemetini sağlamak için gereklidir. Tasarım, ürünlerin kullanım özelliklerini ve kapsamını belirledi. Metal boruların sıhhi tesisat - kullanımının en popüler versiyonu, ek olarak, malzeme ısıtma ve yerden ısıtma için uygundur, mutfakta ve banyoda kurulur. Ürünün avantajları arasında:

1. Korozyon ve kimyasal saldırıya karşı yüksek direnç.
2. Dişli bir bağlantı parçasına bağlandığında montaj kolaylığı ve onarım imkanı.
3. Borularda birikinti yok.
4. Verilen şekli koruma yeteneği.
5. Uygun maliyetli.
6. Uzun hizmet ömrü.

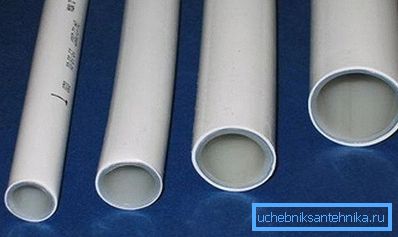

Ürünlerin çapı 16–53 mm'dir, ancak en çok talep edilen borular O 16 ve 20 mm'dir ve bağlantı elemanlarının boyutları diğer boyutlardan daha ucuzdur. Borular uzun uzunluktaki bobinlerde mevcuttur, böylece herhangi bir uzunlukta kesebilirsiniz. Boruların çalışma sıcaklığı 0 ile +95 ° C arasında değişmektedir. Ürünleri işaretlerken, üretici, nominal basınç ve sıcaklık, çap ve malzeme tipi belirtilir. Bu bilgi, boru üzerinde olmasa bile, bu tür bir ürünü satın almamanız gerektiği anlamına gelir.

Bir boru tesisatı şeması oluşturmak, görüntülerini ve bağlantı parçalarının sayısını hesaplamanıza olanak tanır. Boruları sabitlemek için boruları tespit etmek veya boru hattını gizlemek için kapıları kesmek. Boru hattını doğrudan duvarlara işaretleyebilirsiniz - bu, işi kolaylaştıracaktır.

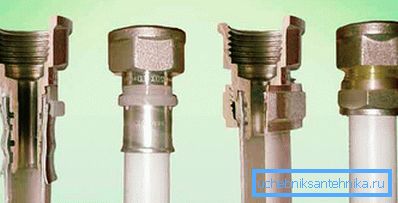

Bağlantı yöntemleri

Kurulum iki yolla mümkündür:

• dişli sıkıştırma bağlantısı;
• basma (kalıcı bağlantı).

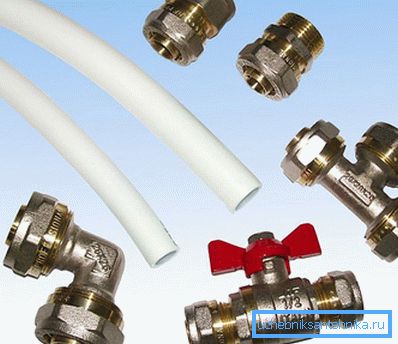

Dişli bir rakorla bağlantı özel bir alete gerek duymaz, demonte edilebilir ve tekrar kullanılabilir. Dezavantajlar arasında sıkıştırma parçalarının yüksek fiyatı ve bağlantıyı kontrol etme ve sıkma ihtiyacı vardır. Bu tür bir sistem duvarda duvarlama yapılamaz ve gövde parçaları korozyona ve aşınmaya maruz kalır.

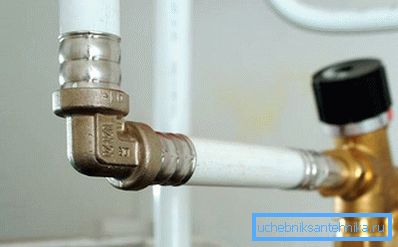

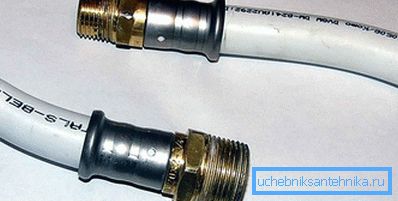

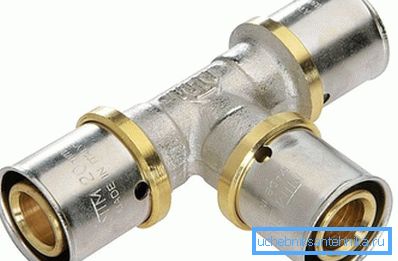

Basın fitting boruları güvenilir ve dayanıklı, çoğunlukla yerden ısıtma gizli kablo tesisatı kurulumu için kullanılır. Bileşiğin kusurları yoktur, ancak özel bir baskı ve bu ekipmanla ilgili bazı deneyimler gerektirir.

Bağlantı pres bağlantısı katlanmıyor.

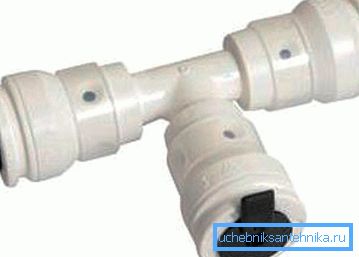

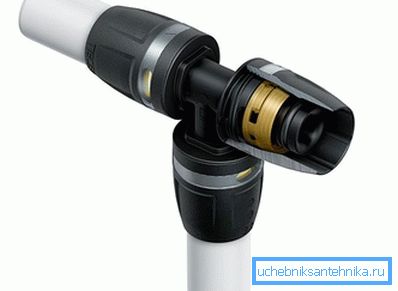

Ele alınan yöntemlere ek olarak, alternatif bir bağlantı vardır - itmeli bağlantı. Bu, ekipman kullanımını gerektirmeyen kendi kendini kilitleyen bir bağlantıdır. Modern bir bağlantı durumunda, bir kaplin ve yay yüklü bir halka ve sızıntıyı önlemek için sızdırmazlık halkaları monte edilir. Takarken, boruyu sonuna kadar sokmak gerekir. Boru kenarının sabitlenmesini kontrol etmek için, bağlantı kaplininde bir görüntüleme penceresi vardır. Ürünün gövdesi darbeye dayanıklıdır, dayanıklı polimerden yapılmıştır.

Bileşik soğuk ve sıcak su için kullanılır ve 50 yıl hizmet vermektedir. Malzeme çevre dostu ve içme suyu için güvenlidir.

İş için araçlar

• Tek parça bağlantı için kıskaç basın.
• Metal boruları kesmek için keskin makas.
• Kalibratör.
• Anahtarlar.
• Zımpara kağıdı ve dosya.
• Mezura ve kalem
• Boru bükme için yay.

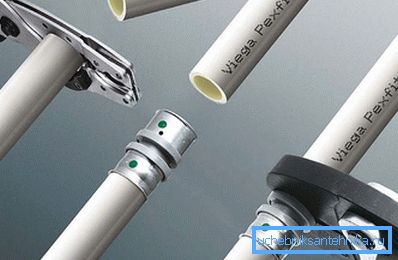

Montaj teknolojisi

Plastik boruların montajı şu şekilde gerçekleştirilir:

1. Armatürdeki oluşu göz önünde bulundurularak istenilen hat uzunluğu ölçülür ve istenen hat boyunca kesilir. Borunun yumuşaklığı ve çözgü eğilimi nedeniyle kesme işlemi zordur. Kenar ayarlanmışsa, bir kalibratör ile hizalanır. Borunun keskin kenarları ve çapaklar yuvarlak bir dosya ile temizlenir. Bu yapılmazsa, fitingin kauçuk contasına zarar verecek ve eklemin sıkılığı kırılacaktır. Borunun kesilmesi diğer makaslar kullanıldığında özel makasla yapılır, kesim düzensizdir ve borunun koruyucu tabakası zarar görebilir. Böyle bir yerde su sızabilir.
2. O-halkalar, bağlantı elemanında ve lastik contanın içinde bulunur - bağlamadan önce, uygun olduklarından emin olun. İncelemeden sonra, düz veya konik bir sıkıştırma somunu ve halkası borunun kenarına konur. Son seçenek somunun ince tarafına konur.

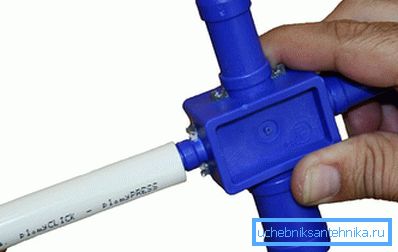

3. Borunun kenarına bir kalibratör sokulur ve farklı yönlerde döndürülür. Bu iç çapı artırmak için gereklidir, bu işlem ışıldama denir. Sıkı bir bağlantı için, memenin boyutu borunun enine kesitini aşmaktadır.

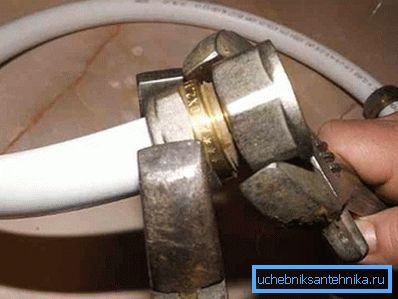

4. Bağlantı parçasını nemlendirerek, üzerine bir boru çekilir, sızdırmazlık halkalı somun itilir ve bir anahtarla sıkılır. İki aletin kullanılması uygundur - bir tanesi armatürü tutmak için ve ikincisi somunu sıkmak için. Karakteristik bir çatlak görünene kadar sıkılır, eğer bükülmeye devam ederseniz, metal patlar.

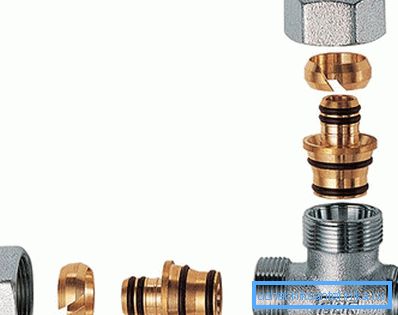

5. Metalplastik bir borudan metale geçiş için penset bağlantısı kullanılır. Aynı zamanda farklı çaplardaki boruları bağlamanızı sağlar. Kanalizasyon borularının montajı, sıkıştırma parçaları ile gerçekleştirilir.

Boruyu doğru şekilde bükme

Plastik boruların aksine, metal plastik iletişim doğru açıda bükülebilir, bu da pahalı bağlantı miktarını korur ve eklemlerin yokluğu sızıntıyı ortadan kaldırır. Boruyu çeşitli şekillerde bükmek için:

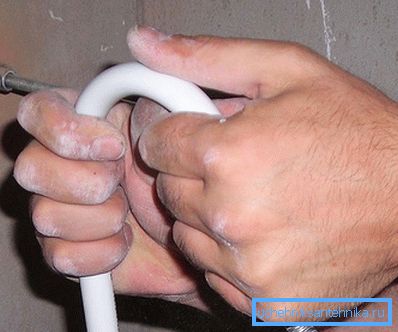

• Alet kullanılmadan manuel olarak, bu yöntem 20 ° 'ye kadar küçük bir açıda bükülmeye uygundur.
• Dirsek, bina kurutucusu tarafından ısıtıldıktan sonra, viraj basit bir hareketle gerçekleştirilir. Bu yöntem bakım gerektirir, plastik aşırı ısınamaz.
• Boruya yerleştirilen özel bir yay yardımıyla, ürünü kolayca ve doğru bir şekilde bükmenize izin verir. Her bölüm için uygun bir yay seçilir.
• Özel boru bükücü, bu araç deneyimi olmayan ustalara yardımcı olacaktır. Kullanım algoritması basittir - istenilen açı ayarlanır ve tutamaklar karıştırılırken bir plastik-plastik boru cihaza yerleştirilir, bükme yapılır.

Borunun (O16 mm) bükülmesi (el ile yapılır), borular arasındaki ortaya çıkan mesafenin 80 mm'den az olmayacak şekilde olmalıdır.

Duvara sabitleme boru hattı

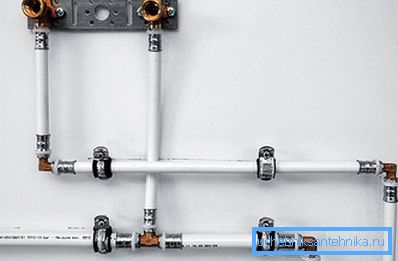

Metal plastik boruları sabitlemek için, ürünün kolayca takıldığı özel klipsler kullanın. Farklı boru kesitleri için üretilmiştir. Klips işaretlemesini yüklemeden önce, boru hattı düz olacak. Duvara sabitleme vida veya dübel ile yapılır, perdesi 1 metredir, bu nedenle sarkma boruları önlenir. Boru hattının döndüğü yerde, her iki tarafta sabitlenir.

Tüm kurulum yöntemlerini göz önünde bulundurarak, kendiniz için en uygun ve uygun olanı seçebilirsiniz.

video

Bu video size plastik borularla çalışmak için temel kuralları tanıtacak:

Bu videodan, metal plastik bir boruyu özel bir alet olmadan nasıl kıvırmayı öğreneceksiniz. Videoda ayrıca MP borular için iletken ile çalışma hakkında bilgi içerir:
