Polipropilen boru montajı

Plastik borular, evdeki sıhhi tesisat, ısıtma ve kanalizasyondaki tüm mühendislik sistemlerinde yavaş yavaş metalin yerini almaktadır. Popülerliği, uzun süreli operasyon, uygun fiyat ve basit kurulum ile desteklendi. Polipropilen borular, sıcak ve soğuk su taşımak için uygundur. Yüksek basınç ve sıcaklık değişikliklerine karşı özel direnç sağlayan stabilizörler içerir.

Her bir kişi propilen boruların montajını kendi elleriyle yapabilir ve kaliteli bir bağlantı kurabilmek için profesyonel bilgiye sahip olmanıza gerek yoktur - teknolojiyi takip etmek yeterlidir.

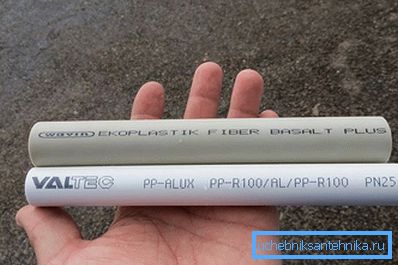

işaretleme

Polipropilen borular herhangi bir amaç için uygundur, ancak işaretlemede belirtilen özelliklere göre seçilmelidir:

• PN 10, 16 - Soğuk su sağlamak için ince duvarlı bir tüp kullanılır.
• PN 20 - cam elyaf takviyeli ve sıcak ve soğuk su için kullanılabilir.
• PN 25, kalın duvarlı bir boru ve ısıtma sisteminde ve yerden ısıtmada kullanılan bir alüminyum takviye folyosu tabakasıdır.

Isıtıldığında genleşmeyi kompanse etmek için boru takviyesi yapılır. Bu, propilenin önemli bir dezavantajıdır, çünkü +20 ° C'nin üzerindeki sıcaklıklarda şeklini kaybeder. Plastik tabakalar arasına bir alüminyum şerit yerleştirmek malzemenin uzamasını önler. Boruların çapı 16 ila 125 mm arasında geniş bir aralıkta sunulmaktadır.

Propilen boru hattının artıları

• kalker tortusu plastiğin pürüzsüz yüzeyinde birikmez;
• Düşük ağırlık kurulumu kolaylaştırır;
• -10 ila +90 ° C arası çalışma sıcaklık limitleri;
• dayanıklılık 50 yıl;
• su donarken çatlamaz;
• elektrik iletkenleri değildir.

Propilen boruların ısıtma sisteminin ömrünü uzatmak için su sıcaklığı +70 ° C aralığında olmalıdır.

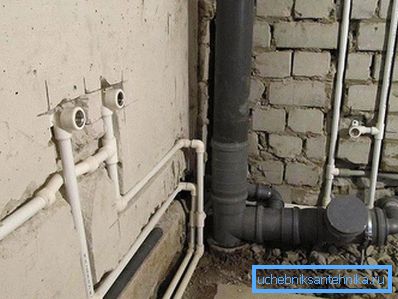

Su borularını dağıtma yöntemleri

Bağlantı noktasından ana hattın ucuna kadar olan boru kabloları - musluklar, tuvaletler, küvetler, duvarda açık veya gizli olabilir. İkinci seçenek evin görünümünü bozmaz, ancak kurulumu ve kullanımı daha zordur. Katı boru bölümleri ve eklemlere erişim gerektirir. Açık yöntemle borular, zemine yakın ve dikey düzlemde - odaların köşelerine yerleştirilir.

Kablolama şeması kollektördür - soğuk ve sıcak su ortak bir toplayıcıya beslenir ve buradan noktaya yönlendirilir, ve tutarlı - bu, borular doğrudan tees kullanılarak gerçekleştirildiğinde daha basit bir yoldur. Döngü soketleri ile başka bir seçenek var, ancak popüler değil.

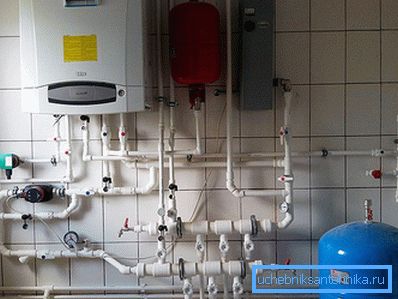

Isıtma düzeni

Isıtma tesisatı planlaması yapılarak tüm detaylar dikkate alınmakta, bağlantı parçaları ve adaptörlerin konumu belirtilmektedir. Borular ve radyatörlerin sabitleme yerini gösterir. Bağlantı, bir veya iki boru ile, aşağıdan veya yandan yapılır. Küçük doğrusal genleşme, güçlendirilmiş borularda da mevcuttur, bu tasarımda dikkate alınmalıdır. Sistemin ergonomisi - önemli bir kriter, asgari dönüş sayısını belirlemek gerekiyor.

Kurulum özellikleri

Boru bağlantısı armatürler ile gerçekleştirilir, bu parçalar dişlidir, çıkarılabilir bağlantılar oluşturmak için kullanılırlar ve kalıcı kaynaklı bir bağlantı oluşturmak için kullanılan bir plastikten yapılırlar. Bağlantı elemanları iyi kalitede olmalıdır, çünkü boru hattının sıkılığı buna bağlıdır. Deforme olmuş parçaları kurmayın. Köşeler, köşeler kullanıldığında ya da borular her zaman mümkün olmayan özel bir teknoloji kullanılarak bükülür. Ünitenin dikey ve yatay parçalarının lehimlenmesi, engelsiz termal genleşmeyi sağlamak için dik açıda gerçekleştirilir. Sıcak ve soğuk suya sahip boru hattı yakınsa, sıcak olan daha yüksek olmalıdır, aksi takdirde soğukta yoğuşma görünecektir.

Dişli elemanlar pahalıdır, bu nedenle numaralarını doğru bir şekilde saymaya çalışırlar ve bunları stokla doldurmazlar, bağlantı parçaları ve borular uygun maliyetlidir, bu nedenle gerekli kaynak miktarından daha fazla satın alınır, çünkü bazı kaynaklar başarısız kaynak sırasında bozulabilir.

Boruların tutturulması 500 mm'lik bir adımla gerçekleştirilir, malzemenin geri kalanıyla birlikte satın alınmalıdır. Lehim boruları üzerinde yapılan çalışmalar, +5 ° C'den daha düşük olmayan bir oda sıcaklığında gerçekleştirilir.

İş için araçlar

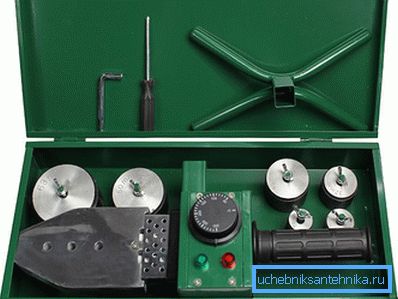

1. İstenilen çapa sahip nozullara sahip borular için ev tipi elektrikli havya.
2. Metal için keskin makas.
3. Rulet, kalem
4. Tıraş makinesi - takviyeli boruların sıyrılması için bir alet.

malzemeler

İstenilen çaptaki plastik borulara ek olarak, standart bir 4 m uzunluğa sahip olacaksanız, bağlantı elemanlarına ihtiyacınız olacaktır:

• düz uzunluklar için kaplinler;
• dallar için tees ve haçlar;
• boru uçlarının hermetik sızdırmazlığı için tıkaçlar;
• Aletler ve valfler ile bağlantı için dişli bağlantı parçaları;
• küresel vanalar;
• boruları duvarlara monte etmek için kelepçeler.

Boru hattı, sıhhi tesisat ve sabitleme radyatörlerini kurduktan sonra kurulur. Boruların düzeni duvarlarda işaretlenmiştir, bağlantı elemanları işaretleme ile sabitlenmiştir.

lehimleme

Boruların montajı için uygun bir yer seçerler, bireysel düğümleri lehimleyebilir ve ardından ortak bir boru hattına bağlayabilirsiniz.

1. Havyayı havyaya taktıktan sonra, cihaz ısıtma için ağa açılır. Cihazın normal sıcaklığı 260 ° C, röleye ulaştığında tetiklenir.
2. Gerekli uzunlukta bir parça borudan kesilir, ana şey makasla malzemeye zarar vermemek ve dik açıda kesilir. Çapaklar kalırsa, tamamen temizlenir.
3. Kesme yağının uçları.
4. Bir takviye katmanı olan bir boru kullanılıyorsa, bir tıraş makinesi ile önceden temizlenir. Takım, tabakayı propilenin alt katmanına çıkarır ve dahası aynı işlemler geleneksel bir boruda olduğu gibi yapılır.

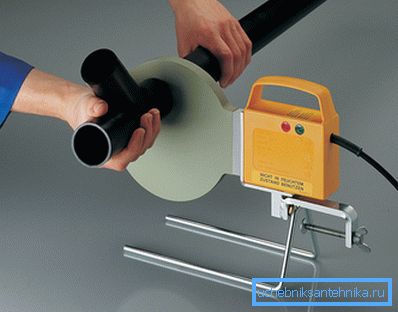

5. Şimdi lehim derinliği ölçülür, bunun için borunun kenarı fitinge veya kuplajın içine sokulur ve daldırma derinliği bir çizgi ile işaretlenir. Boru dışarıdan ısıtılır ve içten takılır. Eşzamanlı olarak nozullara yerleştirilirler, eğer deneyimsizliğe bağlı olarak bunu yapamazsanız, ilk önce bağlantı parçasını takın. Nozuldaki parçaların tutma süresi, çaplarına göre değişir - 16 mm - 4 saniye, 20 mm - 5 saniye, 25 mm - 7 saniye, 32 mm - 8 saniye. Boru ne kadar büyükse, o kadar uzun ısınır.
6. Parçalarını aynı anda, pürüzsüz bir hareketle dönmeden çıkarırlar ve hemen hedeflenene kadar birbirlerine sokarlar. Bu konumda, plastiği sabitlemek için 5-6 saniye bekleyin.

Parçaları hareket ettirmeyin, aksi takdirde dikişler sıkı olmayacaktır.

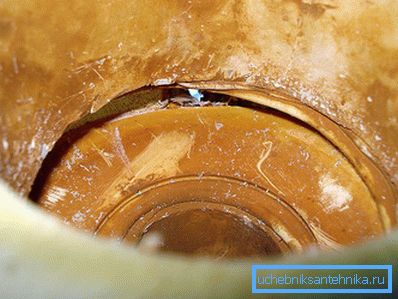

Borunun içine bakıldığında, dikişin kalitesini değerlendirebilir, eğer malzeme aşırı ısınmışsa, iç alanı kaplayan bir damla olacaktır. Başarısız bağlantı, deneyim olarak kabul edilmeli ve yeni bir tane yapılmalıdır. Tüm elemanlar art arda tek bir desenle kaynaklanır.

Bağlantı parçalarının sırasının düzgün bir şekilde dağıtılması gerekir, böylece uzak bir yere kaynak yapılması gerekmez.

Bir sonraki parçayı ana otoyolla bağladığınızda, havyayı, nozülün bir ucuna borunun içine yerleştirmeniz gerekir, ve tüpe ikinci konur.

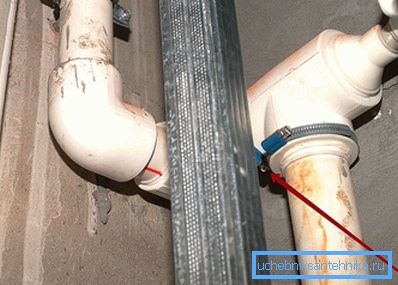

Borularda nem ve kirlenmeye izin vermeyin, dikişlerin deforme olmasına ve çalışma sırasında sızıntıların ortaya çıkmasına neden olur. Sistemin montajı için tüm parçalar bir üreticiden yapılmalıdır, aksi halde kimyasal bileşimde farklılık gösterecek ve sıkı bir bağlantı sağlanmayacaktır.

video

Bu videoda polipropilen boruların lehimlenmesinin ve mikserin nasıl yapıldığını görebilirsiniz:
