Pompa kontrol kabini
Pompa kontrol kabini, otonom su temin sisteminin beyni olup, çalışmalarını kontrol etmenizi sağlar. Montajı sayesinde ekipmanın çalışması uzar ve enerji tasarrufu sağlanır. Kabin, tüm kontrol ve güvenlik ünitelerinin monte edildiği yerdir. Bu tür bloklar su temini, kanalizasyon, yangın söndürme, ısıtma sistemleri için oluşturulmuştur.
randevu
Dolapta çeşitli mühendislik sistemlerinin kontrolleri kompakt bir şekilde yerleştirilmiştir: su temini, boşaltma ve drenaj. Dağıtım yapısında, su temini ve ısıtmanın işleyişini sağlayan bir drenaj dalgıç pompasını ve suyun otomatik olarak pompalanması için kullanılan drenajı kontrol eden bloklar bulunmaktadır. Tüm kontrol ve anahtarlama elemanları, dış etkenlerden metal duvarlarla korunmaktadır. Cihazın fonksiyonları şunları içerir:
- Manüel ve otomatik kontrol modunun organizasyonu, kısa devrelere karşı pompaların korunması ve aşırı yüklenmelerin sınırlandırılması, eksik faz çalışma modunun istisnaları.
- Su temin sisteminin ana parametrelerini izleme: su seviyesi, borulardaki basınç, sıcaklık ve pompanın stabilitesini etkileyen diğer veriler. Çalışma mekanizmalarının durumu hakkında bilgilendirme.
- Elektrik motorunun düzgün çalışması ve durdurulması.
- Kırılma koruması.
- Azaltılmış güç tüketimi.
- Kaza durumunda pompa değişimini ve sistemden birinin çıkmasını ayarlamak.
- Kuru çalışma röle sinyalini kullanarak bir alarmı uyarın.
- Su analizi yapılmadığı zaman işlerin uyku modunda uygulanması.
- Birkaç pompayı kontrol ederken, çalışma ünitesi periyodik olarak değiştirilir, bu da ekipmanın aşınmasını mümkün kılar.

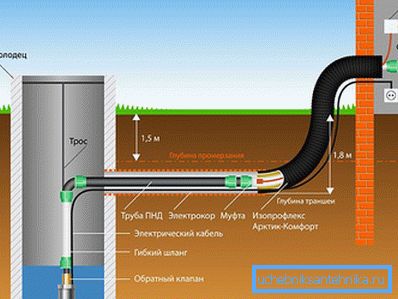

Kabinin çalışması ilkesi, sensöre bir sinyal geldiğinde pompa motorunun açık olduğunu varsayar; Kumanda, manuel modda ve otomatik modda gerçekleştirilebilir. İkinci seçenek ana olanıdır.
Standart ekipman
Her tip pompa için kontrol kabinleri aynı konfigürasyona sahiptir:
- Gövde elektromekanik ekipman içeren bir metal kutudur.
- Faz kontrol ünitesi - her fazın çalışmasını bildiren üç sensör. Donanımın önüne yerleştirilmiştir.
- Ön panel - Başlatma ve Durdurma düğmeleri üzerine monte edilmiş, pompa ve röle çalıştırma göstergeleri otomatik modu manuel olarak değiştirir.
- Sigorta - Röle, kısa devre sırasında tetiklenir. Cihaz, yüksek voltajda yanan ve devreyi açan, kabinin tüm ekipmanlarını ve elektrik motorunun sargısını hasardan koruyan bir eritme elemanına sahiptir.
- Kontaktör - pompa terminallerine enerji sağlayan ve cihazı voltajdan ayıran bir anahtardır.
- Kontrol ünitesi, pompanın çalışma modlarını kontrol eder. Sensörlerinin klemensleri kuyu veya tankta ve bir drenaj pompasında - bir septik tankta bulunur. Bir dizi sensör - su seviyesini ve taşmayı azaltarak ve yükselterek, üniteyi açma veya kapatma komutunu verir.
- Frekans dönüştürücü - asenkron motorun düzgün bir şekilde çalışmasını ve durmasını sağlar, başlangıç aşamasında ve kapanma anında dönme hızını düzenler.
- Sıcaklık ve basınç sensörleri kontaktöre bağlanır, okumaları ünitenin kabul edilemez koşullarda (negatif sıcaklıkta ve yüksek basınçta) açılmasına izin vermez.
Kabin boyutları kontrol ekipmanı sayısına ve atanan işlevlere bağlıdır. Masif inşaatın bir kat uygulaması vardır ve kompakt boyutta kabin duvara sabitlenir.

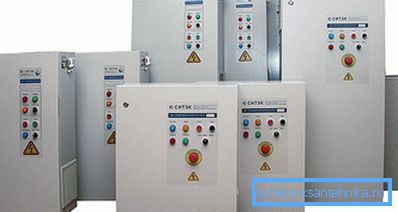

Cihaz türleri
Mevcut çeşitli pompa kontrol kabinleri vardır:
- Doğrudan çalıştırma ile - cihazlar kompakttır ve yönetimi kolaydır, gerekli sayıda pompayı açar ve kapatır, ünitelerin otomatik değiştirilmesini gerçekleştirir;
- bir frekans dönüştürücü ile - motor hızını düzgün bir şekilde düzenler, enerji tüketimini azaltır;

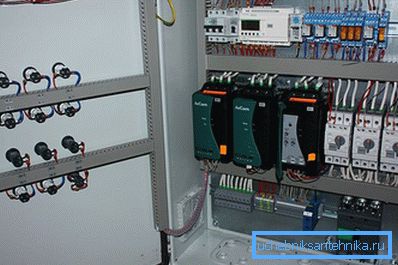

- yumuşak çalıştırma cihazı ile - mekanik aşırı yüklenmelere, su darbesine ve başlangıç akımına karşı ünitelerin korunmasını sağlar;
- tüm motorlara takılı frekans konvertörleri ile (1'den 5'e kadar) - sensör parametrelerine göre çalışma parametrelerini destekler, otomatik modda yedek pompaları bağlar.

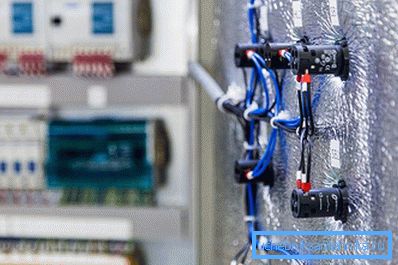

hizmet
Üretici, ekipmanı teknik bir pasaport ve talimatlar ile birlikte tedarik eder. Otomasyonu açmadan önce, şema ve önerilere kendinizi alıştırmalısınız. Kabinlerin bakımı, havalandırma filtrelerinin temizlenmesinden, aşınmış parçaların değiştirilmesinden, kontakların sıkılmasından ve vidaların sabitlenmesinden oluşur. Dönüştürücünün fanı ve radyatörünün tozu gidermesi gerekir. Ciddi hasar durumunda, garanti servisi yapılır.
Kabin üzerindeki tüm bakım çalışmaları, güç kapalıyken yapılır.
video
Sadece 30 dakika harcayarak, pompa kontrol kabinini nasıl kendi başınıza yapacağınızı görün:
AlfaTech, kontrol kabinlerini pompalar için görüntüler ve bunlarla ilgili görüşmelerde bulunur:
