Profil borusunun kendisi için boru bükücü

Bir sera inşa edilirken, bahçe arsası üzerinde çalışılırken veya bir boru hattı döşenirken, bir boru veya metal bir şeridi belirli bir açıda bükmek gerekir. Bu amaçlar için özel bir araç - boru bükücü var. Kendi elinizle bir profil borusu için bir mağazada satın alabilir veya bir boru bükücü yapabilirsiniz. Böyle bir cihaz, alüminyum, bakır ve çelikten yapılmış ürünleri bükebilir.

tür

Cihaz modelleri çalışma prensibine göre farklılık gösterir:

1. En küçük güç, bir boruyu minimum çapa bükebilecek el aletleridir.
2. Daha büyük ürünler hidrolik tahrik kuvvetleri gerektirecektir. Bu model profesyoneller tarafından kullanılır ve kısa sürede önemli miktarda iş yapmanıza izin verir.

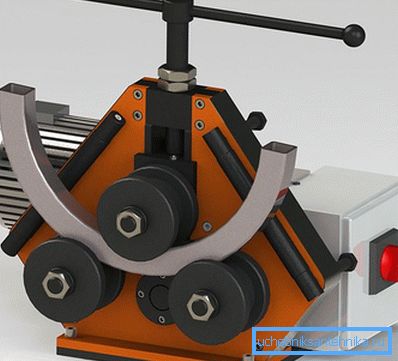

3. Elektrik tahrikli boru bükme makinesi sabit ve hareketli olarak üretilmiştir. Bununla birlikte, farklı çaplardaki boruları bükebilir ve manuel model sadece bir boyut için yapılandırılabilir. Elektromekanik bir aletin kullanılması, tam bir viraj açısını garanti eder ve boru profilinin deformasyonuna neden olmaz.

Darbe yöntemleri

• Sarma - boru kendi üzerine sarmakta olan bükme makarasına takılıdır ve belirli bir açı yaratmaktadır.
• Arbalest metodu - boru iki sabit merdanede durur ve üçüncüsü ortada bastırır.
• Yuvarlanma - tasarımın bir düzlemde bulunan üç adet hareketli makarası vardır. Merkezi silindir, ürünü alır ve presler.
• Çalışırken - boru şablona sıkıştırılır ve hareketli silindir etrafına dolanır.

Borular herhangi bir açıdan bükülemez, farklı kesitlere ve duvar kalınlıklarına sahip ürünler için kabul edilebilir değerlerin belirtildiği özel dizinler vardır.

Alet yapımı

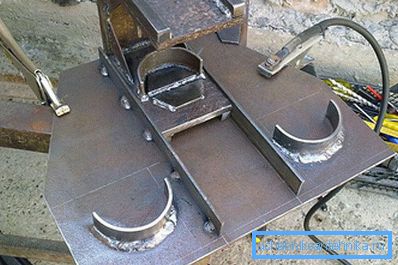

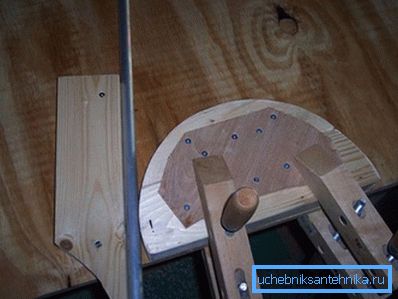

Peki, bir boru bükme aracı nasıl yapılır? Manuel boru bükücüsünün en basit versiyonu ahşaptır. Bükme ürününün şekline uyan bir şablon kesilir. Kalınlığı borunun büyüklüğünden biraz daha büyüktür. Güvenilir bir sabitleme sağlamak, eğimli profilin kıvrımının kesilmesine izin verecektir. Desen iki bağlı tahtadan yapılmıştır. İş parçası masanın veya tezgahın kenarına sıkıca sabitlenmiştir. Yakınlarda boruya odaklanacak vidalı ahşap levha bulunmaktadır.

Alüminyum veya ince duvarlı çelik profil boru bükme işlemi aşağıdaki gibidir: Ürünün ucu, şablon ile durma arasındaki boşluğa sokulur, karşı kısımdan alınır ve yavaşça bükülür. Boru, ahşap şablonun sonunda yer alır. Daha az çaba sarf etmek için ürüne metal bir çubuk ekleyebilir veya üstüne daha büyük bir boru yerleştirebilirsiniz. Onunla sera için kemer yapabilirsiniz. Uzun bir borunun yerleştirilmesi için, şablon açık bir alana, örneğin bir duvara veya duvara monte edilir.

Aynı prensipte tasarım metal kancalardan yapılmıştır. Temel olarak gerekli yarıçap çizilir ve ayrıntılar hat boyunca paketlenir. Farklı boru bükme çapları için konumları değiştirilebilir.

Manuel bükme makinesi

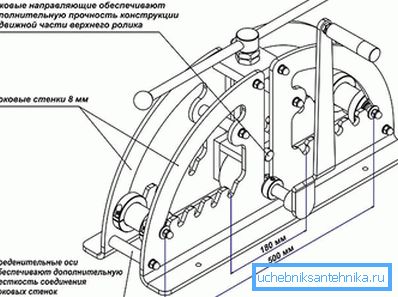

Elde tutulan bir boru bükücüsü yapmak için çizime sahip olmalısınız (veya en fazla çizin) ve bunlar için gerekli parçaları hazırlayın. Boru bükücüsünün tasarımı, borunun kademeli olarak bükülmesini sağlar. Bu cihaz, ürünü deforme etmemek için profesyoneller tarafından kullanılır.

Makine için çerçeve metal veya ahşaptan yapılabilir. Ahşap parçalar ile çalışmak daha kolaydır, ancak hızlı bir şekilde yıpranır ve daha düşük bir üretkenliğe sahiptirler. Boru çekme işleminin merkez baskı silindirinin döndürülmesiyle gerçekleştirildiği kendi kendine yapılan modeller, ancak makineyi, destek silindirlerinden birinin kaymasıyla gerçekleştirmek daha kolaydır. Böyle bir tasarıma bir zincir sürücü takılırsa, verimlilik artacaktır. Basit bir tasarımın üretimi için şunları gerektirir:

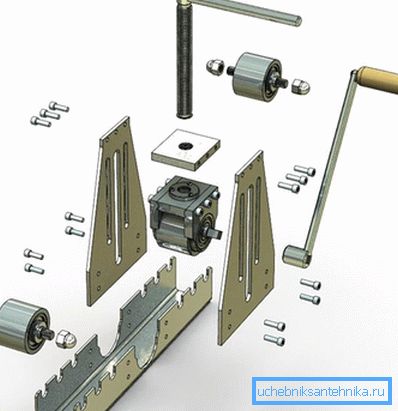

1. Düz bir yüzeye sabitlenmiş güçlü metal taban.
2. Milleri sabitlemek için deliklerin açıldığı 4 adet dikdörtgen plaka alınır.
3. Vida sabitleme plakaları tabana bağlanır.
4. Uygun çaptaki silindirler bitmiş oluklara yerleştirilir. Şaftlar çıtçıt ve somunlarla tutturulur.
5. Boruyu deforme eden kenetleme milinin montajı için tasarım, dört şekilli borudan ve yukarıdan kaynaklı bir levhadan yapılır.
6. Merkez milin presleneceği ve kaldırılacağı vidayı kurmak için plakada bir delik yapılır.
7. Ana mili sabitlemek için rafların arasına yerleştirilmiş U şeklinde bir parçaya ihtiyacınız olacaktır. Yan kısımlarında şaftın sabitlenmesi için delikler vardır ve üst plakaya bir vida takılmıştır.
8. Alt millerin birine boru haddeleme kolu tutturulur.

Boru bükme makinelerinin üretimi için birçok seçenek vardır, bunlar yürütme karmaşıklığı ile ayırt edilir. Video, karmaşık çalışma gerçekleştirmenin nüansları ile ilgilenmeye yardımcı olacak. Bir kaynak makineniz ve karmaşık araçlarla çalışma becerileriniz yoksa, basit bir şablon bükücü oluşturabilirsiniz.

video

En basit eğrileri nasıl yapacağınızı gösteren videoların bir listesini inceleyin:

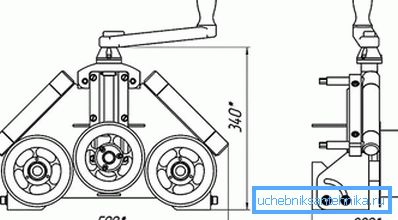

Şemalar ve çizimler
