100 mm küresel vana: cihaz, sınıflandırma, alternatiflerle

Bilyalı valf DU100 nasıl yapılır? Bu ürünün ne çeşit satışta bulunabilir? Ürünün montajı için herhangi bir özellik var mı? Vidalı valfler ve kapak vanaları - alternatiflerin arka planına nasıl benziyor? Hadi anlamayalım.

İlk tanışma

dizayn

Ana yapısal eleman, bir kanal boyunca bir küresel şekilli kelebek valfidir. Kural olarak, çapı ekli boru hattının çapına eşittir. Cıvatanın girintisine yerleştirilen çubuk gövdenin içinden dışarı çıkar ve uygun bir sap veya şanzıman ile birlikte tedarik edilir. Sızdırmazlık işlevi, topun altındaki polimer yuvaları ve sapın etrafında halka şeklinde bir conta ile gerçekleştirilir.

Küresel vanaların üretimi için hangi malzemeler kullanılabilir?

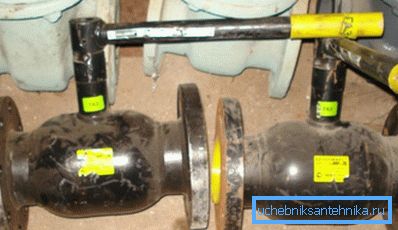

Kullanışlı: Çalışma koşullarına bağlı olarak, tutamağın farklı renk işaretleri olabilir. Soğuk su, sıcak su ve ısıtma için tasarlanmış, 100 mm küresel vana kırmızı ile işaretlenmiştir; sınırlı ısı direnci olan ürünler - mavi. Sarı, valfın gaz için olduğunu gösterir.

tür

Vinçler çeşitli kriterlere göre sınıflandırılabilir.

Vücut tipi

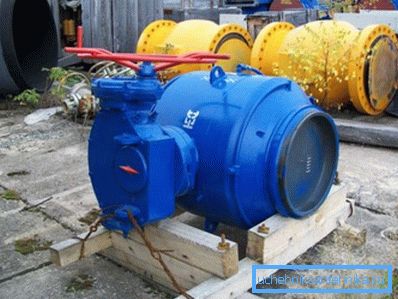

Tüm kaynaklı ve çıkarılabilir olabilir.

• İlk durumda, bonus olarak, sahibi kasanın daha yüksek bir direncini hidrolik basınca alır.: Çapta bir artışla, duvarlarının gerilme kuvveti enine kesit ile orantılı olarak artar. Ürünün fiyatı neredeyse sıfırdır: maksimum olarak, içindeki sapın etrafındaki yıpranmış bir mühürleyiciyi değiştirmek mümkündür.

• İkinci durumda gerekirse, tüm aşınmış yapı elemanlarını değiştirin. - eyer, stok ve hatta civata topunun kendisi.

Kural olarak, büyük çaplı gövdenin parçaları saplamalar ile bağlanır.

Boru hattı bağlantısı

Tamamen geleneksel üç şekilde yapılabilir:

1. Konuları. Bununla birlikte, büyük çaplı kuplaj, ipliğin mühürlenmesi ve sıkılması zor olduğundan dolayı çok popüler değildir.

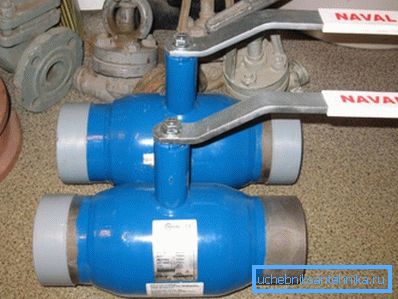

2. Kaynak ile Kaynak için nozulların uzunluğu ve valf gövdesinin önemli bir kütlesi, kaynak sırasında polimer contalarının aşırı ısınmasına izin vermez.
3. Flanşlar. Vinçin hızlı montajını ve demontajını sağlarlar.

Flanşlı küresel vana DN 100, sırayla iki alt kategoriye ait olabilir. Genel olarak, flanş küresel vanasının (DN 100) montaj boyutları, borulara kaynak yapılmadan değiştirilmesine izin veren 30s33nzh çelik valfinin montaj boyutlarına tam olarak karşılık gelir.

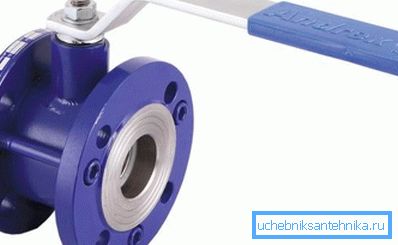

Bununla birlikte, yeni boru hatları kurarken, daha kısa, sözde ara flanşlı vanalar kullanılır.

Deklanşör mühür

Küçük boru çapları ile, gövdenin montajı sırasında sadece koltukların basılmasıyla topun sızdırmazlığı sağlanır.

Bununla birlikte, daha büyük kapı boyutları için, bir çift daha fazla çözüm kullanılır.

1. Top, küçük boşluklu koltukların arasına yerleştirilmiştir. İstenen seleye karşı çalışma ortamının basıncıyla preslenir.
2. Eyer, floroplastik veya Teflon'un bir miktar aşınması ile bile gerekli presleme kuvvetini sağlayan, yay yüklü bir bardak yayından yapılır.

montaj

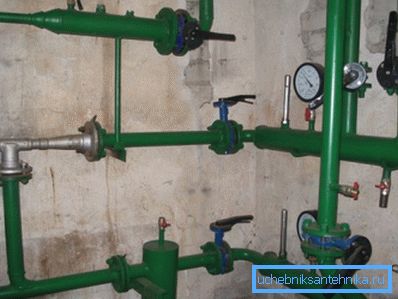

Herhangi bir çalışma pozisyonunda gerçekleştirilir. Tek kısıtlama, sapın veya şanzımanın dümeninin rahat bir pozisyonudur. Su akışının yönü alakasızdır, bu da vücutta bir ok bulunmadığında açıkça belirtilmiştir.

Alternatiflerle karşılaştırma

Bilyalı flanş valfı DU100, flanşlı bir vidalı vananın ve aynı büyüklükteki kapak valfinin arka planına nasıl bakıyor? Hangi tip vanaları seçmeliyim?

Onları çeşitli yollarla karşılaştıralım.

Hidrolik direnç

1. Tam delikli küresel vana, akımın hareketine neredeyse hiç direnç göstermez: bunun içinde dönüşler ve çap geçişleri yoktur.
2. Bu açıdan valf, bilyeli valfe göre biraz daha düşüktür. Tüm yanakları kaldırdı ve kama kısmen akarsuda. Ek olarak, akış türbülansı yapan aynalar arasındaki çap geçişleri mevcuttur.
3. Vidalı valf - temiz bir yabancı. Vücudun sarım dönüşleri ve eyerdeki nispeten küçük bir delik, bu stop vanasının bu elemanından sonra basınçta bir düşüşe neden olur.

tesisat

1. Daha önce de belirtildiği gibi, bir bilyeli valf için montaj kılavuzu herhangi bir özgürlüğe izin vermemektedir. Herhangi bir pozisyonda ve her türlü su akışında çalışabilir.

1. Valf sadece direksiyon simidini aşağıya monte etmek için istenmemektedir. Bu doldurma kutusunu son derece rahatsız edecektir.
2. Valf, ek olarak, çalışma ortamının vanadan aşağıya doğru bastırılmasını sağlayacak şekilde monte edilmelidir. Aksi halde, bir süre sonra, valf kaçınılmazdır.

Bu arada: valfı bir karşı akım ile yırtıp, bir yüksek basınç cephesinin boru hattından geçerek bir hidrolik şok eşlik eder. Bunun sonucu olarak, bağlantı parçaları ve dişlerdeki kopmalar, esnek bağlantıların yırtılması, elektrik kaynaklı boruların dikişleri ve yırtılmış radyatör tapaları kırılır.

hizmet

1. Bir bilyeli valf söz konusu olduğunda, birkaç yüz açma kapama döngüsünden sonra kök sızdırmazlık elemanındaki somunun sıkılması düşmektedir.

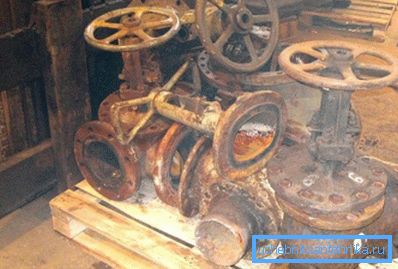

2. Vidalı valf, salmastra kutusunun periyodik (boştayken bile) ambalajlanmasını ve (bazen) contanın değiştirilmesini gerektirir.
3. Bir valf durumunda, bezin periyodik olarak ambalajlanması, yanakların ve aynaların aşırı büyümüş yataklarının öğütülmesi gereğiyle tamamlanır.

bulgular

Oldukça açık: Modern vanalardaki küresel vanalar ciddi rakiplere sahip değil. Bir istisna sadece özel koşullar için ürünler olabilir (yüksek sıcaklıklar, korozif ortamlar vb.).

Bu makaledeki video, geleneksel olarak okuyucuya ek materyaller sunacaktır. İyi şanslar!
