11b38bk ve uzak akrabaları

Bu yazıda birkaç yerli vinç ile tanışmak zorundayız. Malzeme ve tasarımda önemli ölçüde farklılık gösterir. Bunları tek bir materyalde birleştirdik - yakın bir alfanümerik atama.

terminoloji

Öncelikle kapıların yapıcı bir şekilde uygulanmasıyla ilgili temel kavramları öğreneceğiz.

• vida Sonunda hareketli bir valf ile bir vidalı çubuk döndürerek su engelleyen bir musluk denir. Valf, eyere doğru bastırılır ve deliği kapatır.
• mantar Valf, konik çekirdeği bir delik ile çevirerek boru hattını bloke eder. Bu tip vanalarda, fişin konumunu değiştirmek için oldukça büyük bir kuvvet gerekir.

Dikkat edin! Daha büyük vinçler genellikle fiş ve muhafaza arasındaki sürtünmeyi azaltan bir yağlama sistemi ile donatılmıştır.

• KÜRESEL Vinç, bir cıvata şeklindeki mantardan (kesik koni yerine bir top) ve düşük sürtünme katsayısı olan bir malzemeden yapılmış sızdırmazlık yuvalarının varlığından - floroplastik veya teflondan farklıdır.
• Üç yol Çalışma ortamı için üç çıkış olan musluk denir. Panjurun konumuna bağlı olarak, akışları doğru yönde yönlendiren çeşitli konfigürasyonlar oluşturabilirler.

Tanıtmamı sağla

Kapı 11b38bk

Bizden önce bir basınç göstergesi takmak için tasarlanmış bir mantar üç yollu vana. Fiyat - Versiyona bağlı olarak 130 - 200 ruble. Gövde ve mantar malzemesi - pirinç.

Her türlü vinç 11b38bk - gerginlik. Bu, valfın sadece tıkacı gövdeye geçen şaft üzerinde bir somun ile sıkılarak kapatıldığı anlamına gelir; doldurma kutusu bir sınıf olarak eksik.

Satışta, vincin çeşitli versiyonlarını bulabilirsiniz:

1. Tutamaksız ve kavrama olmadan.
2. DU15 ve M20x1.5 dişleri ile.

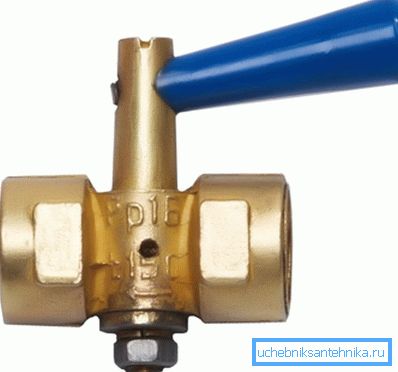

3. Basınç tahliyesi için bir tahliye deliği ve bir test basınç göstergesini bağlamak için bir flanş.

Kapı 11ch38p

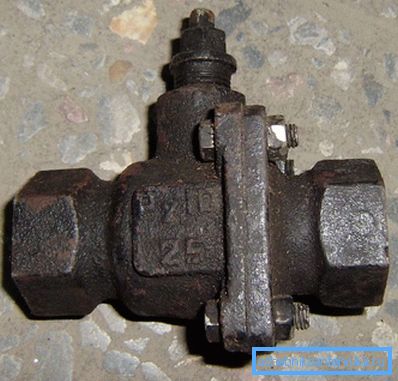

Vinç 11ch38p - dökme demir muhafazalı oldukça egzotik hibrid, küresel vana.

Bu tip ürünlerin özelliklerini sunuyoruz.

Vinç hakkında birkaç şey bilmek merak ediyor.

• Üreticiler her iki tarafta da iç boru dişleri ile sadece kuplaj için teklif ediyorlar.
• Valfin GOST 9544 - 2005'e uygunluğu, C sınıfına karşılık gelmektedir. Pratik tarafta bu, kapalı durumda, valfın yasal olarak hafifçe zehirlenebileceği anlamına gelir. Genel olarak küresel vanalar için bu tipik değildir.
• Çubuk sapın altından yapılır, ancak kit içine dahil değildir.

Kapı 11s31p

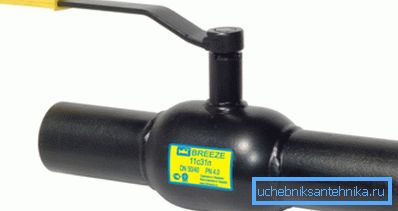

11s31p Vinç aynı zamanda topa atıfta bulunur, ancak göreli 11ch38p'den çok farklıdır.

Lütfen dikkat: Valf yataklarının aşınmasını telafi etmek için, bunların altına paslanmaz çelik disk yaylar monte edilmiştir.

Kapı 11s321bk

Vinç 11s321bk - gaz boru hatlarında +70 dereceye kadar ortam sıcaklıklarında çalışmak üzere tasarlanmış oldukça egzotik bir mantar valfı.

Vinçin boyutları - DU400, DU500 ve DU700; Ağırlık - iki ila beş ton arası. Bu boyutlarda, vinç tapasını kendi ellerinizle döndürmek kesinlikle mümkün olmadığından, tasarım, bir sonsuz dişli kutusu ve tapa için bir yağlama sistemi ile desteklenmiştir. Boru hattı bağlantısı - kaynaklı.

Ürünün meraklı özellikleri:

• Vinç kesinlikle dikey olarak monte edilir. Bu talimat, vites kutusunun periyodik bakım ihtiyacına ilişkindir.
• Vücudunun, tüpün her iki tarafındaki basıncı dengeleyen bir baypas bulunmaktadır. Şube kendi vinci ile tedarik edilir.
• Vinç gövdesi karbon çeliğinden yapılmıştır, mantar dökme demirden yapılmıştır.

Kapı 11s32p

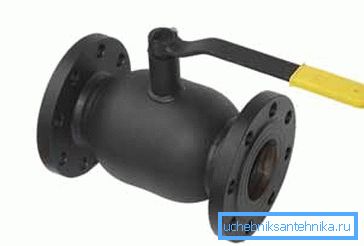

11s32p vinci neredeyse bizim tarafımızdan gözden geçirilmiş 11s31p ile neredeyse tamamen aynıdır:

• Valf, paslanmaz çelik bir vana ve bir floroplastik conta ile küresel vana olarak tasarlanmıştır.
• Boyut - 15 ila 300 milimetre arasında.
• Çalışma basıncı - 25 veya 40 atmosfer.
• Gövde, tüm kaynaklı çeliktir.
• MTBF en az 7000 döngüdür.

Temel fark sadece boru hattının birleştirilmesi yöntemidir: bu durumda, bunun için flanşlar sağlanmıştır. Bir yandan, valfı değiştirme olasılığı olan (ve borunun zorunlu tam drenajı olmaksızın) hızlı sökme sağlarlar; diğer yandan, boru hattını bir vinç için önceden uyarlama ihtiyacı.

Kapı 11s33p

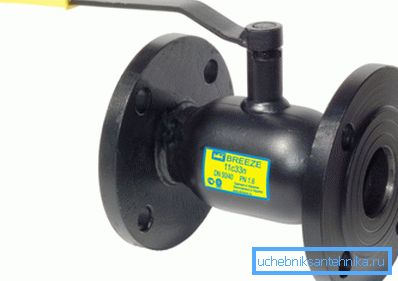

Küresel vana 11s33p - önceki ürünün neredeyse tamamen kopyası.

Bu neredeyse çünkü:

1. Montaj boyutu, çelik mandalın 30s41nzh boyutlarına uygun olacak şekilde ayarlanır. Bu özellik, boru flanşlarını sindirmeksizin valfin yerine monte etmenizi sağlar.
2. Çalışma basıncı ikizden sadece biraz daha az - sadece 16 kgf / cm2.

Sonuç

Tabii ki, bu yazı çerçevesinde, yerli sanayinin ürettiği kapatma vanalarının sadece küçük bir bölümünü ele aldık. Her zaman olduğu gibi, bu makaledeki videoyu görüntüleyerek ek materyaller bulunabilir. İyi şanslar!
