Bu makalede, 3 yollu vananın ne olduğunu ve modern sıhhi tesisat sistemlerinde hangi amaçlarla kullanılabileceğini bulmak zorundayız. Buna ek olarak, bu vinçlerin tipik sorunlarına eski stokların evlerinde ısınmak ve radyatöre giden besleme borusunu tamir ederken bunlarla değiştirilebilecek şeyleri öğreneceğiz.
Nedir o

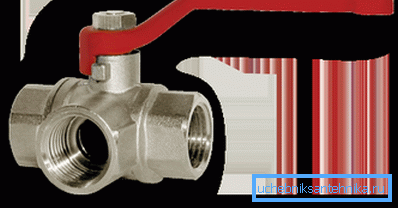

3 yollu vana, olağan bir vanadan iki değil, üç sonucun varlığından oldukça farklıdır.
Bu durumda, sonuçlar çok farklı olabilir:
- Dişli (kavrama);

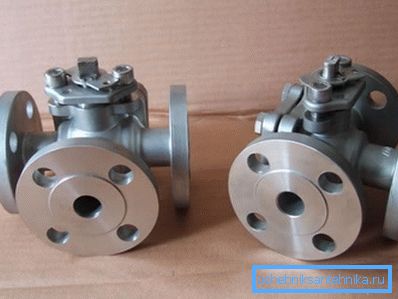

- flanş;
- Collet (hızlı sıkma);
- Son olarak, sonuç, çalışma ortamının boşaltılması için bir drenaj deliğini temsil edebilir ve yapar.
Ürünün işlevselliği de oldukça belirgindir: mühendislik sistemini, çalışma ortamının maksimum hareket yönüne göre ayarlamanıza izin verir. Vincin bulunduğu konuma bağlı olarak, herhangi iki veya üç branşman arasında bir jumper oluşturulabilir. Tabii ki, bu tip vanalar da tamamen bloke etmeyi sağlar.
türleri
Zamanımızda satışta bulunan bu tip musluklar, cihazlarına bağlı olarak iki ana kategoriye ayrılabilir.
mantar
Vinç ayarı, mantarın içindeki şekilli yuvanın pozisyonu değiştirilerek gerçekleştirilir.
Ürünler değişebilir:
- Mantar ve kök sızdırmazlık yöntemi. Üç seçenek var:
| Sızdırmazlık yöntemi | tanım |
| Bezi paketleme | Mantar alttan içi boş bir durumda döner ve bir somun soketiyle üstte basılır. Somun altından bir grafit rakoru, sapın altından sızıntı yapmaz. Bezin ana dezavantajı, grafit parçacıklarının sızması nedeniyle basit bir valf ile bile üretilmesidir. |
| Kauçuk conta | Bir epiploon yerine kauçuk halka kullanılır. Bezin aksine, sadece fişin çalışma pozisyonu değiştiğinde söner. |
| Lapping cork | Uzun tıkaç valflerinin sıkılığı, konik tıkacı gövdeye bağlayarak sağlanır. Mantarın içinden geçen bir somun ile mantar ona çekilir |

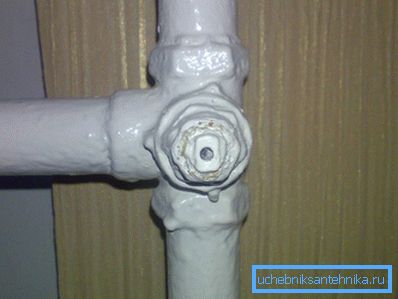

Yararlı: Geçtiğimiz yüzyılın 60-70'lerinde inşa edilen evlerde ısıtma için üç yollu vanalar yalnızca bir salmastra ile kapatılmıştır. Gelişimi, mantarın herhangi bir dönüşünde stokta sürekli sızıntıların sebebidir.
- Sapın varlığı veya yokluğu. İkinci durumda, mantar açık uçlu, boru anahtarı veya gaz anahtarı ile döndürülür.
- Gövde malzemesi ve mantar. Üretimleri için düşük sürtünmeli metaller kullanılır - pirinç ve dökme demir.
top
Sharovy 3kh vinç çalışan önceki tasarımın evrimsel bir gelişmedir:
- Mantar, düzenli bir top şeklini, şekilli bir yarık ve en yüksek işleme kalitesine sahip bir yüzey elde etmiş ve bu da minimum dönüş çabalarını garanti etmektedir.
- Sıkılık Teflon veya PTFE koltuklar ile sağlanır - minimum sürtünme katsayısına sahip malzemeler.
- Gövde bir o-ring conta ile kapatılmıştır - kauçuk veya polimer.
Sonuç nedir?
- Vinç kaynağı, 500'den az işlem değildir (daha sık - 2000 ve üstü).
- Onarım ve bakım, somun contasına bastırarak, somunun nadiren sıkılmasına kadar azaltılır.
- Vinçin anahtarlama kuvveti, mantar vinçlerinden çok daha azdır.
Bu arada: vincin nominal çapıyla orantılıdır. Büyük boyutlarda, manuel şanzıman veya servo motorlu şanzımanlar, anahtarlama için kullanılabilir.
Her iki tipteki üç yollu vinçlerin fiyatı da değişmektedir, bu da ısıtma ve su temin sistemlerinde düşük talebe sahip mantar ürünlerini muhafaza etmenin daha kaprisli ve zor olmasını sağlar.
uygulama
Üç yollu vinçler nerede kullanılıyor? Tabii ki, biz öncelikle kendi elleriyle sıhhi tesisat sistemlerinin kurulumunda kullanımı ile ilgileniyoruz.
Yerden ısıtma sistemleri, ısı akümülatör devreleri

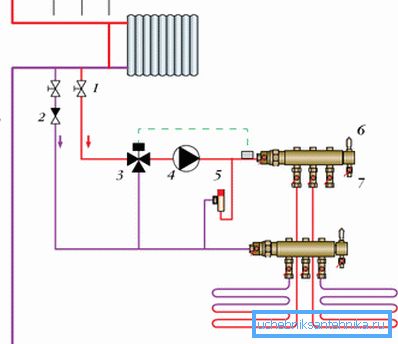

Her iki durumda da, kendi sirkülasyon pompası ile kısmen bağımsız bir ısıtma devresi oluşturulur. Sıcaklığı ayarlamak için geri dönüş soğutucusunun kısmi devridaimini kullanır.
Tedarik ve jumperların dönüşüne üç geçişli geçiş yapılır; Karışımın sıcaklığını ayarlamanıza izin veren budur.
Faydalı: Sıcaklık kontrolünü otomatikleştirmek için, genellikle uzaktan sıcaklık sensörünün okumalarına bağlı olarak sıcaklığı ayarlayan bir servo sürücü ile birlikte verilir.
Göstergelerin montajı
Mekanik basınç göstergelerinin sorunlarından biri, basınç altında uzun süreli çalışma sırasında bir okun yapışmasıdır. Cihazı sökmeden basıncı tahliye etmek için üç geçiş kullanılır: Tutamağı döndürüldüğünde, sadece hattın kontrol çıkışını tıkamakla kalmaz, aynı zamanda durdurma tapasının veya topun üzerindeki boşaltma deliğinden de basıncı azaltır.
Isıtma cihazlarının ayarlanması

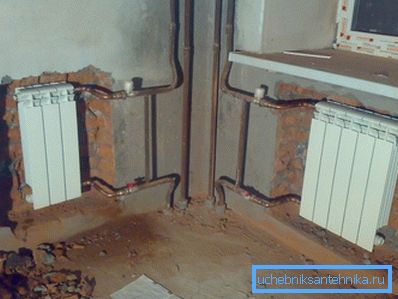

Bu kapasitede, bizim daha önce bahsettiğimiz Kruşçev evlerinde üç geçişli vinçlerin kullanılması. Alt astarın radyatöre ve jumperlara bağlanması üzerine monte edilmişlerdir.
Bu vincin dört çalışma pozisyonu var:
- Tüm su, jumperın bloke olmasıyla birlikte radyatörden geçer.
- Su, jumper ve radyatörden geçer.
- Radyatör kapatıldığında su jumpertan geçer.
- Jumper ve radyatör tamamen bloke edilir, yükselticideki sirkülasyon bloke edilir.
Stoktaki sürekli sızıntılara ek olarak, vincin son konumu, sahipleri ve komşuları için çok fazla sorun yarattı: tüm yükselticiden ısıtmanın yokluğunda suçlu bulmak bazen önemsiz bir görev haline geldi.
Bu şüpheli tasarıma dokunduğumuz için, yazar, ısıtma cihazındaki vanaların konfigürasyonunu önermeye izin verecek ve gelecekte de en az sorun yaratacaktır:
- Lintelden sonra radyatöre giden alt bağlantıya bir bilyeli valf takılmıştır. Normal, iki geçiş.
- Üst astar üzerinde - aynı zamanda lentoya monteli şoktan sonra. En üstte - çünkü radyatörün kısılmasını etkileyebilecek daha az çamur ve birikinti toplar.
- Jumper, kapatma vanaları olmadan yapılır, ancak nominal çap, besleme borularının kontrol hatlarından bir adım daha azdır.
Isı transferinin esnek olarak ayarlanmasıyla ve sahibi ve komşuları için problemlerin tamamen yokluğunda maksimum ısı sağlayacak olan bu montaj talimatıdır.
Sonuç
Okuyucuda birikmiş olan tüm soruları cevaplayabileceğimizi umuyoruz. Bu makaledeki videoda, aygıt hakkında ek bilgiler, üç yollu vinçlerin kullanım şekli ve özellikleri bulunabilir. İyi şanslar!
