80 mm boru üzerinde vinç du-80: versiyonları ve

80 mm'lik bir boru hattında hangi stop vanaları kullanılabilir? Okuyucuyu mevcut vinçlerin tasarımlarıyla tanıştıracak ve işlevlerini karşılaştırmaya çalışacağız. Dikkatimizin kapsamının sıhhi tesisatla sınırlandırılacağını hemen belirleyeceğiz: örneğin, bir ısıtma kontrol ünitesine 80 sahip bir bitümlü üç yollu vana dikkate alınmayacaktır.

Uygulama alanları

Başlamak için, bir apartman borularının ve kapama vanalarının (DU80) iletişiminde tam olarak nerede olduğunu öğrenelim.

• Ana giriş ısıtma. Karayollarından evin çıkışını kesen kapatma vanaları, sadece termal kuyuda değil, bodrumda da olabilir - güzergahın doğrudan içinden geçmesi şartıyla.

Not: Bu durumda, musluklar, evin çevresi içindeki yerlerine rağmen, ısı nakil kuruluşunun sorumluluğu alanında kalır. Sorumluluk bölgesi, asansör tertibatının giriş valflerinin birinci boru flanşından geçer.

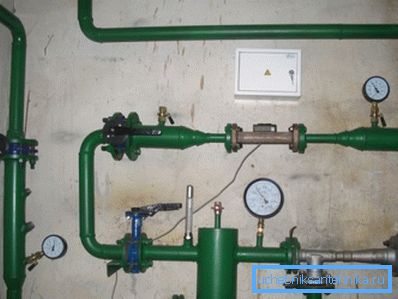

• Asansör hub. İçinde 80 milimetre bağlantı parçaları girişte, asansör ile ısıtma devresi arasında ve sıcak su bağlantılarında kullanılabilir.
• Soğuk su sisteminde su sayacı.
• Son olarak, muslukların yardımıyla, su kaynağı veya ısıtma devrelerinin belirli bölümleri kesilebilir..

Yürütme seçenekleri

Binanın mühendislik iletişiminde ne tür vanalar kullanılıyor?

Kapı vanaları

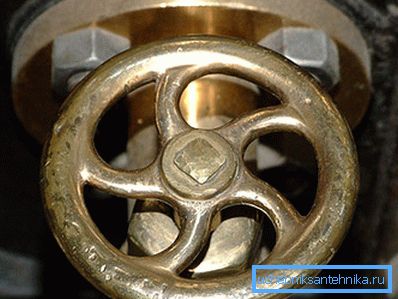

En yaygın dökme demir kama kapısı, geri çekilebilir bir gövde tasarımıdır, bunun ucunda genişleme, pirinç aynalara sahip bir çift dökme demir yanak bulundurur. Mahfazanın oluklarına sokulan bir çift yanıt aynası. Sap, el çarkını dişli bir burç ile döndürerek sağlanır.

Valfin ana avantajı nispeten düşük bir hidrolik dirence sahiptir: açık pozisyondaki yanaklar akışın dışına tamamen çıkarılır.

dezavantajları:

• Bezlerin periyodik olarak ambalajlanması ihtiyacı. Boştayken bile üretilir.
• Aynalardaki birikintilerin oluşumu ve sonuç olarak periyodik taşlama ihtiyacı.
• Hızlı kama aşınma.

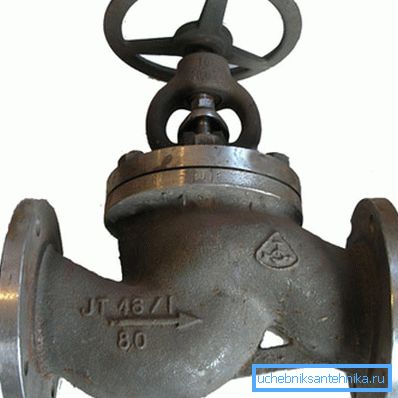

Vidalı vana

Sap veya kelebek, valf gövdesi kapağındaki dişe vidalanan hareketli çubuğa doğrudan bağlanır. Bir conta takılmış bir valf, koltuğun içerisine açılmış olan, gövdenin iç kısmına hareketli bir şekilde tutturulur.

Bu tasarımın bir öncekinin arka planına karşı tek avantajı, DN80 vida valfinin kendi ellerinizle aynı boyuttaki vanalardan daha kolay revize edilmesidir. Ne kama kaynağının ne de yanakların zahmetli öğütülmesi gerekli değildir: sadece bezi tıkar ve contayı değiştirmek yeterlidir.

Diğer tüm tasarım özellikleri oldukça sıkıcı görünüyor.

• Koltuğun deliğinin küçük boyutu ve vücudun karmaşık şekli nedeniyle her türlü stop vanası arasında hidrolik direnç maksimumdur.
• Kurulum sadece su akışına göre tek bir pozisyonda mümkündür: vanaya tabandan basmalıdır. Karşı akış valfin ve beraberindeki su darbesinin ayrılmasını garanti eder.
• Selenin kaçınılmaz erozyonuna sahip olan paronitik conta kapanırken büyük çaba gerektirir ve daha yumuşak kauçuk çok kısa ömürlüdür.

Tapa vana

Bir kanallı toprak durdurucu, bir pirinç veya dökme demir mahfaza içinde döner. Kural olarak, tüm aynı doldurma doldurma için, vinç büyük boyutları için çubuk üzerinde sıkılık sağlanır.

Merakla, tasarımın sadeliğine rağmen, mantar valfinin fiyatı, aynı standart boyuttaki vanadan 1.5 - 2 kat daha yüksektir.

Tasarımın avantajı, sadece bezin periyodik olarak ambalajlanmasına indirgenmiş olan oldukça yüksek esneklik ve basit bir bakımdır. Ana dezavantaj, mantarı çevirmek için gerekli olan çok önemli bir çabadır.

Küresel vana

Bilye valfı DU80, bir mantar cihazını anımsatan bir durumdur: bu durumda, deklanşör 90 derece döndürülerek su bloke edilir.

Bununla birlikte, farklılıklar, benzerliklerden daha fazladır:

• Mantar, bağlı boru hattına eşit bir çapa sahip bir kanaldan oluşan bir top şeklindedir.
• Topu, Teflon veya Teflon'dan yapılmış bir çift dairesel yuva, düşük sürtünme katsayısına sahip polimerler ile kapatın. Bu nedenle, cıvatayı çevirmek için çok makul bir çaba.
• Salmastra yerine 80 mm küresel vana, ayar somununa sahip bir floroplastik veya teflon sızdırmazlık halkası ile donatılmıştır. Bir dolgu macunu basmaya ve aşınmasını telafi etmeye izin verir.

Bu arada, kural olarak, 1000 veya daha fazla deklanşör döngüsünden sonra, gövde contasını sıkmak gerekir.

Valf gövdesi, pirinç ve çelikten imal edilebilir, katlanabilir veya tüm kaynaklı olabilir, flanşlar, kaynak veya bağlantı boru dişleri için borularla birlikte tedarik edilebilir. Cıvata, kromlu veya nikel kaplı pirinçten, daha az sıklıkla paslanmaz çelikten yapılmıştır.

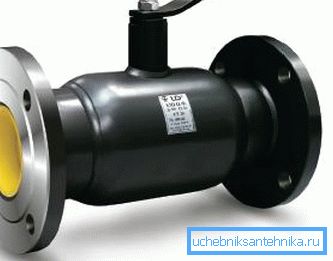

Örnek olarak, bu tipte yerli ürünlerden birinin temel özelliklerini sunuyoruz. Bizim için model bir küresel vana KSHTF DU80 RU25 olacaktır.

değerlendirme

Yazar önyargılı görünmekle tehdit ediyor, ancak yine de bu tip vanaların son derece gurur verici bir karakterini oluşturmasına izin veriyor. Kendiniz için yargıç:

• Küresel vana DN 80 - 80 mm çelik boru oluşturan hidrolik direnç daha iyidir. Tam olarak bu: borunun düz kısmındaki tortu ve pas, su akışına, paslanmaz bilyeli valfe ait tam bir delikten daha fazla direnç oluşturur.
• Servis vinci pratik olarak gerekli değildir. Onarımlar ve denetimler hakkında, unutabilirsiniz.
• Kurulum - herhangi bir konumda ve herhangi bir su akışı yönü ile.

Valf ve bağlantı elemanlarının seçimine ilişkin talimat oldukça açık gözüküyor. Bir küresel vana arka planında tüm rakip çözümler bir yabancı gibi görünüyor.

Sonuç

Önerilerimizin, okuyucuya kendi amaçları için en uygun çözümü seçmesinde yardımcı olacağını umuyoruz. Her zaman olduğu gibi, bu makaledeki videoyu görüntüleyerek ek materyaller incelenebilir. İyi şanslar!
