Agoma pompası

Ufa Üretim Derneği, savunma ve petrol ve gaz endüstrileri, otomobil ve uçak endüstrisi için çeşitli ürünler üretmektedir. Ürünleri için şirket "Agidel" markasını tescil ettirmiştir. Aynı marka altında Agidel pompa üretti.

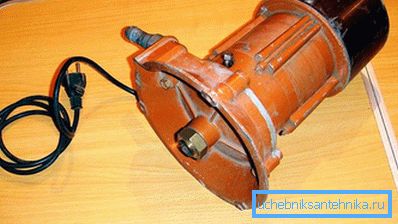

Nedir

Ufa Üretim Derneği'nin ilk pompa modifikasyonlarının piyasaya sürülmesinin başlaması, geçen yüzyılın yetmişli yıllarında kayboldu. Bazı örnekler hala çalışıyor. Şu anda, TM “Agidel” altında, iki pompa modeli üretilmektedir: “Agidel M” ve “Agidel 10”. Bu birimler santrifüj yüzey pompa sınıfına aittir.

Agidel pompalama üniteleri, sulama, yaz duşu veya iki noktadan su girişi sağlamak için, örneğin küvet ve mutfak sağlamak üzere tasarlanmıştır.

Özellikleri "Agidel M"

Pompa "Agidel M" küçük boyutlu bir santrifüj pompadır. Birimin teknik özellikleri:

• ağırlık 6 kg'dır;
• çap - 23.8 cm, uzunluk - 25.4 cm;
• Ünite, bir ejektörün montajı ile derinliği 7 metreden daha az su çekebilir;
• suyun yükselme yüksekliği 20 m'dir;
• saatte 2.9 l / s pompalayabilir;
• elektrik maliyeti - 370 W / s.

Bu üniteyi sadece dik pozisyona takın. Pompanın çalışması için bir ön koşul, pompalanan suyun maksimum saflığıdır. Bu nedenle, bir kuyudan veya kuyudan su pompalamak için kullanıldığında, alıcı vananın alt kısmına olan mesafe 35 cm'yi geçmemelidir.

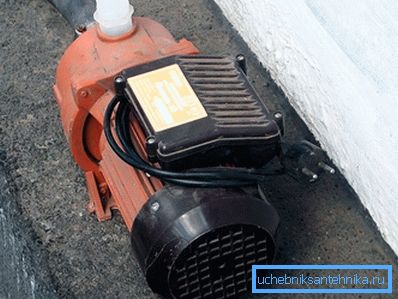

Özellikleri "Agidel 10"

“Agidel 10” pompası, aşağıdaki teknik özelliklere sahip daha güçlü bir modeldir:

• ağırlık 9 kg;
• inşaatın boyutları 23.0? 16.0? 37.0 cm;
• Pompa, 7 m derinlikte bir kuyucuktan su alabilir;
• Suyun yükseldiği maksimum yükseklik 30 m'dir;
• verimlilik 3,3 l / s'dir;
• ünitenin güç tüketimi 700 W / s.

Ünite sadece yatay konumda monte edilir.

Her iki modelde de ortak bir gereksinim, düz bir yüzeye monte edilmek ve pompa kurulum yerinde pozitif sıcaklıklar sağlamaktır. Ünitenin içindeki sıvının donmasına izin verilirse kırılacaktır.

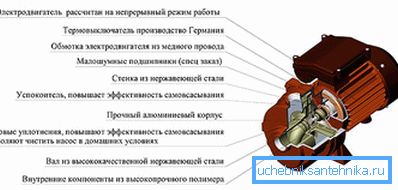

Ana bileşenleri

TM "Agidel" cihaz tasarımı pompaları aşağıdaki bileşenlerden oluşur:

• üç dış cıvata ile motor gövdesine takılan bir muhafaza;
• motor gövdesi (dört cıvata ile tabana bağlanmış);
• salyangozlar, hangi suyun emildiği yardımıyla (vücudun bir parçasıdır);
• bir cıvata ile gövdenin ortasına sabitlenmiş pervane (ankraj);
• aralarında bir çapa, conta ve conta bulunan elektrik motoru.

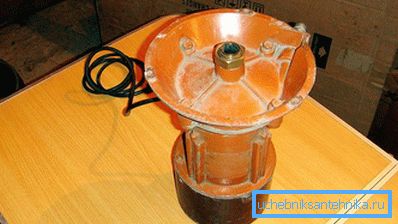

Yapısal farklılıklar modelleri

Çalışmaya başlamadan önce Agidel M ünitesi su ile doldurulmalıdır. Tasarım, aşırı ısınmaya karşı koruma sağlar, bu nedenle uzun süre durmadan cihazı çalıştırmasına izin verilir. Su sıcaklığı 40'ı geçmemeli? C. Pompanın yalnızca pozitif ortam sıcaklıklarında kullanılması tavsiye edilir.

"Agidel 10" pompası, kendinden emişli bir ünitedir, bu nedenle operasyonun başlamasından önce suyun ön enjeksiyonunu gerektirmez. Aşırı yüklere karşı hassastır, bu nedenle suyu çok büyük bir derinlikten pompalamak için kullanmamalısınız.

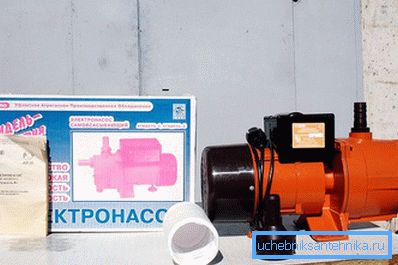

Cihaz nasıl ve nerede kurulur?

Pompalar, doğrudan güneş ışığından, nemden ve kalıntılardan koruyan kaplara veya yardımcı odalara kurulmalıdır. Su direncini azaltmak için, üniteler kuyuya olabildiğince yakın yerleştirilmiştir. Kurulum düz bir yüzeye yapılır.

Pompanın yıl boyunca kullanımıyla, kurulduğu oda ısıtılır.

Ünite "Agidel M" esas olarak mevsimsel kullanım için tasarlandığından, kuyu üstüne monte edebilirsiniz. Ünitenin yıl boyunca kullanılmasına ihtiyaç duyulursa, kurulum sıcak bir odada gerçekleştirilir. Toprak donma seviyesinin altında bir çukur kazmak da mümkündür. Tuğla veya beton ile kaplayın, orada bir pompayı yalıtın ve kurun.

Başlamadan önce pompanın su ile doldurulması için, kolonun su borusuna bağlayın. Daha sonra, pompanın kokleasının önünde, kapatma vanaları yerleştirilir ve ünitenin çıkış borusundan gelen hortum, yakındaki su tankına indirilir. Kolonun sapını kullanarak su pompalamaya başladıkları zaman, basınç altındaki su pompaya girer ve hortumdan tankın içine dışarı çıkar. Pompanın içinden suyun sürekli hareket etmesini önlemek için, çalışma sırasında kolonlar stop vanasını kapatır.

"Agidel 10" pompası doğrudan su yüzeyine monte edilebilir. Bunu yapmak için küçük bir sal oluşturun. Bu durumda, bağlantının tüm akım taşıyan parçaları sudan dikkatle izole edilir.

Kurulumun bir diğer özelliği - güç kaynağına bağlantı. Pompadaki tel sadece 1,5 m uzunluğunda ve pompadan en yakın çıkışa olan mesafe daha uzun olduğu için, “doğal” telin bir diğeriyle, istenen uzunlukta değiştirilmesi daha iyidir. Tel, üzerinde tökezlemek ya da kazara hasar vermek mümkün olmayacak şekilde döşenmelidir.

TM "Agidel" pompalarının montajı ve çalıştırılmasından önce, talimatları dikkatlice okumalısınız. Sadece tüm önerilerin ve gereksinimlerin uygulanması, birimin uzun ve güvenilir bir şekilde çalışmasını sağlayacaktır.

video

Deneyimli bir yaz mevkisinin görüşmesine bakarak TM “Agidel” in pompalarının avantajları, özellikleri ve güvenilirliği hakkında bilgi edineceksiniz:
