Amerikan vinç ve benzer bağlantı parçaları: uygulama

Burada, bir vincin bir Amerikan 1 1 2 inç ve benzeri bağlantı parçaları hakkında konuşacağız. Ayrıca, bu cihazların kullanımının, evsel su sistemleri ve sıhhi tesisat haberleşmelerinde nasıl kullanıldığını ele alıyoruz.

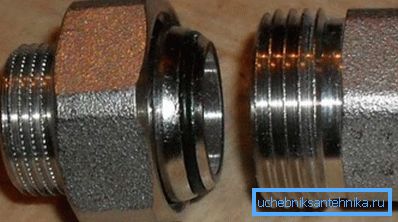

"Amerikan" - nedir bu? Bu, üç yapısal elemandan oluşan bir hızlı serbest bırakma kuplajının ortak adıdır: bir kapak somunu ve iki dişli limit anahtarı. Cihaz, dayanıklılığı ve kurulum kolaylığı nedeniyle çeşitli boru hatlarını inşa ederken talep görmektedir.

Temel Özellikler

Tesisatçıların bu kadar basit ve aynı zamanda yüksek kaliteli montajın gerçekleştirildiğini fark ettikten sonra, bu tip hızlı geçmeli boru bağlantı parçaları, orijinal olarak ABD'de geliştirilmiştir (bundan dolayı isim) ve daha sonra dünyaya yayılmıştır.

Bu bağlantı parçalarının ana özelliklerini göz önünde bulundurun:

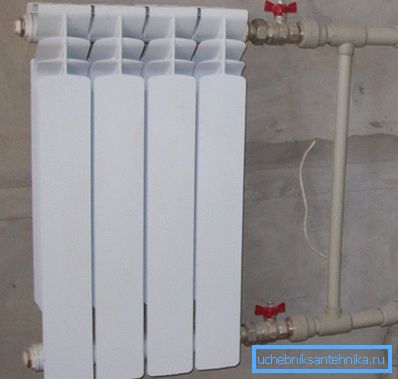

• Açılı Amerikan tarzı vinç ve benzeri ürünler, dönen borulara ihtiyaç duymadan bir otoyolun montajını ve sökülmesini sağlar.. Tek pozisyonda sabitlenmiş boru hatlarında onarım çalışmaları yapılırken çok kullanışlıdır.
• Amerikan, kapak somunu ile bir fiş bağlantısıdır. Böylece, boruyu kuplajın içine yerleştirmek ve somunu sıkmak yeterlidir. Diğer bağlantılardan karakteristik bir fark, birleştirilen elemanların sabit olmasıdır.
• Başlık somununun çıkarılabilir bağlantısının sıkılığı, yoğun elastik bir yıkayıcı ile sağlanır., bir conta gibi davranır.

Önemli: Yerleştirme borularının "Amerikan" yardımı ile başarısı, profesyonel olarak işlenen yüksek kaliteli bir kıvrımla eşleştirilerek sağlanır.

Uygulama özellikleri

Boru hattı montajı, boru bağlantısının uzun süreli sızdırmazlığı ile karakterize edilir, çünkü özel bir konik veya yassı conta kullanılır. Tüm montajın yanı sıra, sızdırmazlık malzemesi tekrar kullanılabilir. Sonuç olarak, fiyatı tek kullanımlık armatürlerin satın alınması için harcanmaktan daha haklıdır.

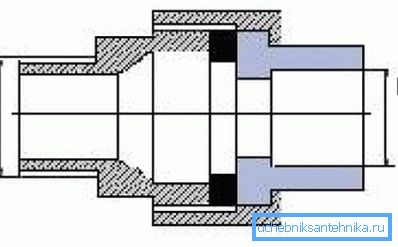

Bir kapak somunu ile uydurma, küçük boyutlar ve birleştirilmiş boruların düzgünlüğü ve koaksiyelliği ile karakterize edilir. Bu tür bir armatürün her bir ucu, kenetlenme tipine bağlı olarak seçilen bir bağlantı parçası ile biter. Fittingler arasında bir somunun vidalandığı bir conta vardır.

Yerleştirme türüne göre, aşağıdaki bağlantı türleri ayırt edilir:

• iç dişli ile dişli kenetleme bağlantı parçasını ayırın;
• dış dişli tipiyle dişli yerleştirme bağlantısı;
• dişli somunlu rakorlu bağlantı parçasını ayırın.

Önemli: Boru hattının özelliklerine bağlı olarak, bu türler optimal bir sonuç elde etmek için birleştirilebilir veya birleştirilebilir.

Özellikler yerleştirme parçaları

Daha önce bahsedildiği gibi, bu durumda konik veya düz bir conta kullanılır.

Aşağıdaki avantajlar konik konsolidasyona özgüdür:

• conta, ek sızdırmazlık malzemeleri kullanılmadan metal-metal şemasına göre yapılır, yani daha güvenilir ve dayanıklıdır;
• sızdırmazlık malzemelerinin kimyasal ve fiziksel özelliklerinin bütünlüğü nedeniyle kimyasal ve fiziksel etkilere (sıcaklık farkları dahil) karşı direnç;
• eksenlerin (5 ° 'ye kadar) sapması ile uygulama imkanı, bağlantının sıkılığına halel getirmeksizin boru hattı bölümleri birleştirildi.

Önemli: Belirtilen avantajlar, imalat bağlantı detaylarının yüksek hassasiyetli olması koşuluyla sağlanır. Bileşenlerin kalitesine daha az talep edilmesi, düz bir conta kullanarak boruların birleştirilmesidir. Bu durumda, bir halka şeklinde yapılmış düz bir Teflon conta kullanılır.

Diğer birçok dişli bağlantıda olduğu gibi, Amerikan parçaları AISI321, AISI316 ve AISI304 veya pirinç gibi markalardan paslanmaz çelikten üretilmiştir.

Bağlantı elemanlarının gövdesinde, uygun bağlantı elemanlarının seçimini kolaylaştıracak bir işaret bulunur. İşaret, çapı inç cinsinden (örneğin 1 inç), çelik cinsini ve PSI'daki nominal basıncı gösterir.

Küresel vana

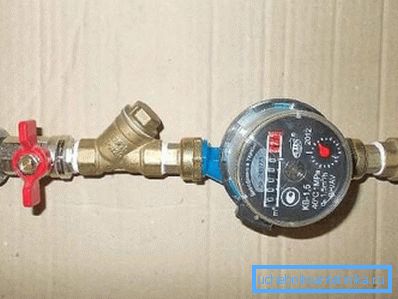

Su armatürlerinin listelenen özellikleri "Amerikan" küresel vanalarına daha özgü olamazdı. Bu tip vanalar su temini ve ısıtma sistemlerinin yapımında kullanılır.

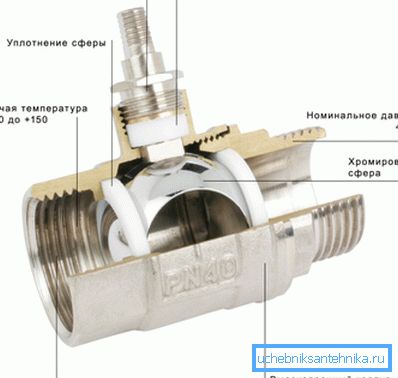

Cihazın ana çalışma elemanı, kasanın içinde dönen, karakteristik bir küresel şekle sahip bir kepenktir. Küresel vanada bir delik vardır. Geçiş deliği, bağlantı parçasının bağlantı parçaları ile aynı eksende yer aldığında, su verilir. Delik, bağlantı parçalarının deliklerine dik olduğunda, su kaynağı durur.

Küresel vananın tasarımı yeni değildir ve 100 yıldır yaygın olarak kullanılmaktadır. Ama en büyük ilgi "Amerikan" bağlantısı ile vinçler. Bu tür vanalar ve bağlantı parçaları hem operasyonel basitlik hem de verimlilik ile açıklanmakta olan hem evsel hem de endüstriyel koşullarda kullanılmaktadır.

Diğer Amerikan bağlantı parçaları

Amerikan kuplajı, iki eş eksenli özdeş borunun birleştirilmesi veya farklı çaplardaki boruların birleştirilmesi için tasarlanmış bir bağlantı elemanıdır.

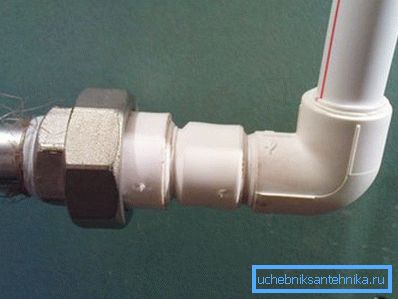

Bu tür bir bağlantı geleneksel kaplinlerden çok farklı değildir. Armatürün bir tarafı çelik borulara vidalanır, bakır borulara kaynaklanır veya polipropilen veya bakırdan yapılmış borular lehimlenir. Bağlantı parçasının bir başka parçası, bağlantı parçalarının ve kapak somunlarının katlanabilir bir bağlantısıdır.

İncelemenin tamlığı için açısal bağlantı türünü anlatacağız. İki adet bağlantı parçası ve bir başlık somunu ile yapılmış bir köşe bağlantı parçasının yanı sıra bir Amerikan 3 4 köşeli vinç, kendi ellerinizle montaj kolaylığı ile karakterizedir. Köşeli yerleştirme Amerikan, kurulumun sınırlı bir alanda gerçekleştirildiği durumlarda ek kolaylık sağlar.

Sonuç

Yani, bir Amerikanın ne olduğuna ve kullanımının ne olduğuna baktık. Şimdi kurulum çalışması için hangi bağlantı elemanının gerekli olduğunu bulabilir ve gerekli boru hattı bileşenlerini seçebilirsiniz.

Açıklığa kavuşturulması gereken sorular var mı? Bu makaledeki video izleyerek daha yararlı bilgiler bulunabilir.
