Bağlantı valfı 11b27p1: cihaz, özellikler, uygulama

11b27p1 bir pirinç topu birleştirme nedir? Nasıl çalışır? Modern küresel vanalar rakip çözümlere karşı neye benziyor? Nerelerde uygulanabilirler? Hadi anlamayalım.

Nasıl çalışır

Bu tip vanalar için geleneksel olarak düzenlenmiş pirinç bilyalı tip bağlantı marka 11b27p.

• Valfin ana elemanı, bir delikten geçen bir pirinç bilyedir. Konumuna bağlı olarak, çalışma ortamının muhafaza içerisinden akış hızı açılır veya kapanır.

Faydalı: diğer tüm tip vanalar gibi, küresel vanalar da kısma (kros ayarı) için tasarlanmamıştır. Sadece iki çalışma pozisyonu var - açık ve kapalı. Valf yarı açık bir konumda çalışırken, sızdırmazlık halkaları arasındaki gövde yavaşça cürufla doldurulur.

• Az bilinen düşük sürtünmeli malzeme sızdırmazlık halkaları, her iki tarafta bilyayı kapatır, kapalı konumda sıkılık sağlar.
• Gövde, yuvadaki delikten geçer ve bir conta ile yukarıdan bastırılan bir polimer halkası gibi bir salmastra benzeri conta ile kapatılır.
• Yıkayıcı, çubuk üzerinde bir sap (kol veya kelebek) ve bir somun ile sabitlenmiştir.

karakteristikleri

11b27p1 küresel kuplaj valfinin teknik özellikleri de oldukça standarttır.

Muhtemelen kuru sayılara birkaç yorum eklemeniz gerekir:

• Vücudun ve topun malzemesi elektrokimyasal işlemlere özeldir.. Pirinç, kullanılan metallerden herhangi biriyle galvanik bir çift oluşturmaz.
• Floroplastiğin termal stabilitesi, sadece binaların maksimum sıcaklıklarının 95 - 105 C ile sınırlı olduğu binaların iç mühendislik sistemlerinde değil, aynı zamanda +150 C'ye kadar akış sıcaklığına sahip ana şebeke ve asansör düğümlerinde de çalışmasını sağlar.. Aslında, bilyalı bağlantı valfı 11b27p DN15 RU16 genellikle asansörde bir kontrol vanası olarak kullanılır.

Valfin normal çalışma koşullarında gerçek servis ömrü, hesaplanandan birkaç kat daha yüksektir. Basitçe söylemek gerekirse, onu kurarak, öngörülebilir gelecekte yeni bir parça satın almak zorunda kalmayacaksınız.

Düzenleyici belgeler

Şu andaki 11b27p1 top kuplajındaki GOST hangisi?

• Muhafazanın, çubuğun ve topun malzemesi GOST 15527-2004 basınçlı işlem görmüş bakır çinko alaşımlarına uygundur.
• Kol malzemesi GOST 1583-93 Alüminyum döküm alaşımlarına uygun olmalıdır.
• Valfin iklim versiyonu GOST 15150-69 UHL 4 ve sızdırmazlığa göre değerlendirilmiştir - GOST R 54808'e göre.
• Son olarak, bir bütün olarak ürün, eski SSCB'nin 12 devleti tarafından benimsenen devletlerarası standart GOST 21345-2005 Silindirik, koni ve küresel vanaların gerekliliklerine uygun olmalıdır.

Nuance: son standart, 250 atmosferden daha yüksek olmayan çalışma basınçları için vanaların üretimini düzenler. Ultra yüksek basınçlar için - ihtiyaçlarınız.

GOST 21345-2005'in birkaç temel gereksiniminden bahsediyoruz.

1. Valfın DN 350'ye kadar olan boyutu ile etkili çapı (topun içinden geçen yivin boyutu), mahfazanın girişinin çapının en az% 95'i olmalıdır.

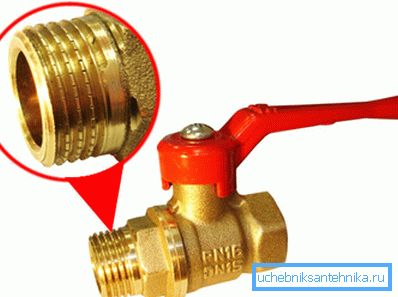

2. İplikteki kusurlar, ortalama çapın ötesine getirilerek, yarım dönüşten fazla toplam uzunluğa sahip olmamalıdır. Bu durumda, kusurlar, boruların dişli bağlantısının yürütülmesine müdahale etmemelidir.

Sınıf arkadaşları

Top ile birlikte, sıhhi tesisat depolarında mantar ve vidalı valf bulunabilir. Çalıştığımız ürünü onlarla karşılaştıralım.

mantar

Mantar valfı, mantarı yeniden konumlandırmak için büyük çaba gerektirir: temas eden parçaların pirinç veya dökme demir yüzeyleri oldukça geniş bir alana sahiptir. Bir bilyeli valf söz konusu olduğunda, son derece düşük bir sürtünme katsayısına sahip bir polimerin yatağı üzerinde ideal bir yüzeye sahip olan bir nikel kaplı bilyenin kaydırılması, kolun basılması için herhangi bir fark edilebilir dirence sahip değildir.

Mantar valfinin salmastra bezi, mantarın ilk dönüşünde akmaya başlar. Boşta olsa bile salmastra kaçınılmaz olarak üretilir: herhangi bir tamirci, sızıntı olmaması için her iki yılda bir paketlenmesi gerektiğini doğrulayacaktır. Polimer küresel vana contaları prensipte bakım gerektirmez.

vida

Sıkıştırma sorunları burada geçerlidir. Kauçuk conta halkalarının kullanımı bunları tamamen çözmez: kauçuk sonunda esnekliğini ve sızıntısını kaybeder.

Ek olarak, cihaz vidalı valfi, sahibine bir dizi özel sorun sunar.

• Devrenin karmaşık şekli hidrolik direncini arttırır ve valf altında cüruf birikmesine katkıda bulunur.

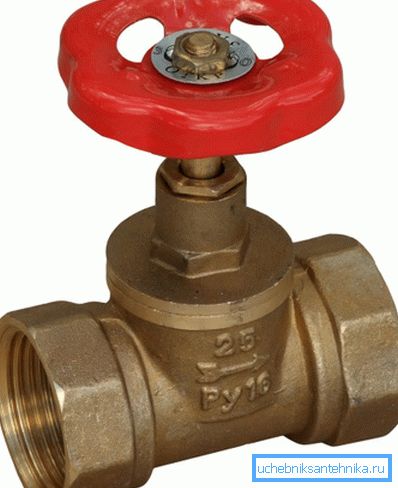

• Valf su akışı yönünde bir ok ile ayarlanmalıdır. Ters akım valfi yırtabilir.

• Valf üzerindeki lastik conta sınırlı bir hizmet ömrüne sahiptir (nadiren 3 ila 5 yıldan fazla). Tamamen metal valf, onunla eyer arasında en az bir tane kum tanesi varsa, suyu engellemez.

Top tasarımında listelenen sorunların hiçbiri uygun değildir.

Sonuç biraz öngörülebilir: rakiplerin şansı yok. Su tesisatı veya ısıtma işlemini kendi ellerinizle yapacaksanız, bariz talimat, küresel vanaları tercih etmektir.

uygulama

Sıhhi tesisat iletişimini bir ev veya apartman dairesine kurarken hangi boyutlarda vinç gereklidir? Tam olarak nerede uygulanmalıdır? Hadi bazı örnekler verelim.

15 mm'lik küresel bağlantı 11b27p1 çapı kullanılır:

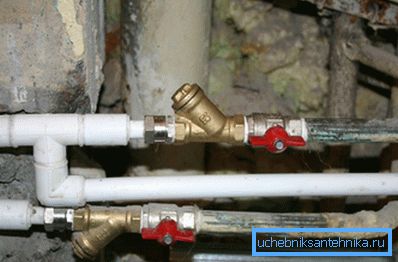

• Dairede soğuk ve sıcak su girişlerinde.

• Sıcaklık ve basınç ölçümleri için bir kontrol vanası olarak.

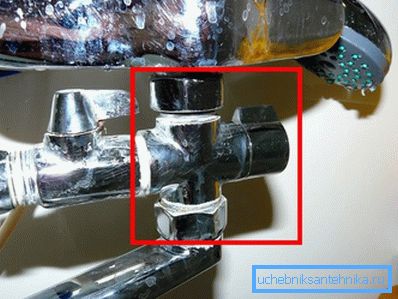

• Bireysel sıhhi tesisat armatürleri (tuvalet sarnıç, lavabo, lavabo, vb) sıhhi tesisat ekleri.

Isıtma devresinden ayrı ısıtma cihazlarını kesmek için 20 mm çapında bir küresel vana 11b27p1 kullanılır. Radyatörün önündeki jumper'a takılabilir.

Kaptan Apaçık hatırlatır: eğer hem jumper hem de akü bağlantıları aynı anda kapanırsa, yükselticideki sirkülasyon tamamen durur. Yakında komşularınız size gelip, bir makinist tarafından yönetilecek ve kötülük, saldırgan sözler söylemeye başlayacak.

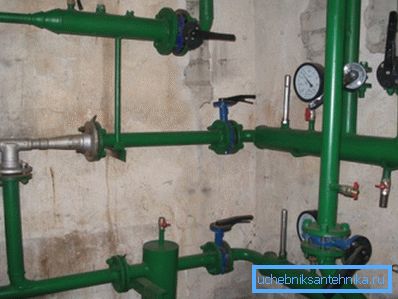

25 mm çapında küresel bağlantı valfı 11b27p1, su kaynağının ve ısıtıcının yükselticileri, asansör tertibatının döküntüleri ve kazanın giriş boruları üzerine monte edilir.

32 mm'lik küresel vana 11b27p1 çapı, yüksek binalardaki yükselticilerde ve devrenin belirli bölümlerini kesmek için ısıtmanın boşalmasında kullanılabilir.

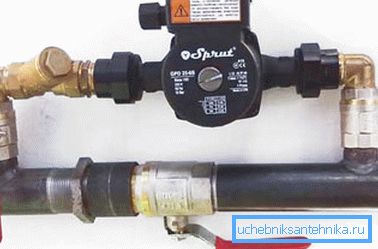

Yerçekimi ısıtma sisteminde 40 mm'lik küresel vana 11b27p1 çapı kullanılır (pompayı takarken, baypas kesilir). Daha büyük çaplı vanalarla birlikte, su sayaç ünitelerine ve asansörlerde sıcak su çekme kutularına yerleştirilebilir.

Sonuç

Yurt içi sağlık gereçleri temsilcisi ile tanışmamızın oldukça bilgilendirici olmasını umuyoruz. Okuyucu, bu makaledeki videoyu görüntüleyerek ek konu materyalleri inceleyebilecek. İyi şanslar!
