Banliyö su kaynağını kuyudan sağlıyoruz

Ülkenizdeki su tedarik sistemini kendi ellerinizle bir kuyudan donatmak mümkün, eğer tabi ki bu bölge sizin bölgenizde bulunuyorsa ve bir kulüp binasına açılmamışsa ve komşularınız da bunu kullanıyorsa. Gerçek şu ki, boruda birden fazla dalgıç pompayı koyamazsınız.

Ve tüm otomasyonu sadece bir yerde olabilir ve su katlama ünitesi sadece pompa istasyonundan sonra kurulmalıdır. Ama bu bir hane, teknik bir problem değil, ve aşağıda tartışacağımız kurulum çalışmalarıyla ilgileniyoruz ve ek olarak, size bu makaledeki videoyu göstereceğiz.

Evde sıhhi tesisat

iyi

Not. Artezyen ve kum olmak üzere iki tür kuyu olduğu unutulmamalıdır. İkinci seçenek (daha küçüktür), kimsenin iznini almadan ve herhangi bir bilgi toplamadan kendiniz de delebilirsiniz. Fakat artezyen tabakaları devlete aittir, bu nedenle bu tür kuyuları delmek için bir belge paketi ve su çıkarmak için ücretli bir lisansa ihtiyacınız olacaktır.

• Büyük ölçüde, bir kuyu açarken, akış hızının olduğu bir teknik pasaport çıkarılmalı, ancak, ne yazık ki, yasaların gerektirdiği şekilde her şey yapılmıyor, bu nedenle, bu parametreyi kendiniz belirlemeniz gerekebilir.. Pompanın hangi gücün kullanılabileceğini, daha kesin olarak, aynı zamanda ne kadar banyo yapılabileceğini bilmek için gereklidir.
• Bunu yapmak için, aynanın seviyesini işaretlemeniz gerekir (en az bir gün boyunca kullanmayın) ve kullanacağınız pompayı kullanarak kuyudan tüm suyu dışarı pompalayın ve sonra işaretinize ne kadar sürede dolduğunu belirleyin - bu seviyeye statik denir. Şimdi tekrar doldurulduğu zaman pompalanan suyun hacmini bölmelisiniz, ve bir debi elde edeceksiniz - V_{pompalanan su}/ t_doldurmak= Dakikada litre, saatte veya m olarak dönüştürebileceğiniz iyi akış oranı³/ dk, m³/ saat
• Artık debiti aldığınız bir pompaya ihtiyacınız var (m³/ saat) ve ünitenin parametrelerini teknik pasaporta (kullanım kılavuzuna) veya kutuya görebilirsiniz.. Kurulum sırasında, pompayı kuyuya indirdiğinizde, hemen düzeltmeyin - önce başlatın ve su seviyesi stabilize olana kadar bekleyiniz, yani, pompalama yeniden doldurmaya eşit olacaktır. Bu, pompanın batırma seviyesinin ölçülmesi gereken statik seviye olacaktır (aynadan en az 30 cm).

Farklı banyolarda bir saat su tüketimi

Siperler ve çukurlar

Her durumda, kuyudan eve giden bir çukur kazmak zorunda kalacaksınız, bunun yanında dalgıç pompayı ve 32 mm su besleme borusunu kendisinin bağlamak için bir elektrik kablosu döşenecektir - şimdi bunun için HDPE kullanılır - düşük yoğunluklu polietilen.

Açmanın derinliği doğrudan bölgenizdeki iklime bağlı olacaktır, zeminin donma noktasından 50 cm daha derine inmesi gerekir, bu nedenle bazı yerlerde bir buçuk metreden fazla olabilir. Taban, en az 2 cm yüksekliğinde bir kum yastığı ile doldurulmalıdır - bu, toprağa serpiştirildiğinde tüm yükü boruya eşit bir şekilde dağıtmanızı sağlar.

Eğer ülke eviniz bir şerit temeli üzerinde ise, o zaman tabanı da donma noktasının altındadır ve daha sonra kasetin altından geçmek zorunda kalmazsınız.

Bunu yapmak için, büyük olasılıkla bir takviye çerçevesi olan betonu yumruklamak zorundasınız, bu yüzden burada bir delici veya bir delici için bir matkap veya bir keski kullanmamalısınız, bir matkap ve bir keski (eğer üzerinde tökezlerseniz, sonra öğütün).

Perdeli bir çukurda, binanın dışından ve iç kısmından serbest bir şekilde çalışma imkânına sahip olmak için, çukurlar kazılır - boyut kendi boyutlarınızla belirlenir.

Kuyuların önleyici bakımının rahatlığı için bir kuyu, tuğla veya beton halkalardan dışarı serilebilir ve üst kapağı kapatabilir. Daha sonra gerekirse, kuyucuk yalıtılır. Ayrıca. Somut bir keson yerine, aşağıda tarif edeceğimiz bir downhole adaptörü kullanılır.

adaptör

Kuyu kafasını tutabileceğiniz bir beton kesonun takılma ya da mümkün olmadığında, borunun bir adaptör yoluyla bağlanmasına başvurunuz, bunun fiyatı bir beton kuyu montajından çok daha düşük olacaktır. Böyle bir cihaz, şimdi size anlatacağımız yer dondurucu seviyesinin altına kolayca monte edilir.

Kuyu monte edildikten sonra muhafaza, gerekenden daha yüksek olacaktır, bu nedenle, fazla kısım öğütücü tarafından kesilir ve uç ile kapatılacak olan zeminin üstüne bir parça bırakılır. Bundan sonra, bu adaptörün montajı için boruda, zeminin donma noktasının altında, bir elmas değirmen veya çelik değirmen ile bir delik yapılır.

Deliği açtıktan sonra, adaptörü iki parçaya ayırıyoruz - üstteki fotoğrafta görüldüğü gibi, oluklardaki diğerlerinden birini çıkarıyorlar. Boruya montaj için bir dış dişe sahip bir nozülü olan kısmın (bunun üzerinde bir somunun vidalanmış olduğu açıktır) gereklidir.

Boru üzerinde sabitlemek oldukça basittir - sadece boruyu delikten bir boru ile içeriden almanız ve bir somunla dışarıdan sabitlemeniz gerekir, ancak bu sadece uçtaki zemin seviyesinin altında olduğunda nadiren mümkündür. Deliğe uzun bir mesafe varsa, bu parça bir çubuk yardımıyla (adaptör monte edilir ve çubuk başka bir parçasına vidalanır) veya tel ile oraya indirilir.

Montajı başlatıyoruz - pompanın üzerinde bir çek valf kullanıyoruz ve vanadan gelen bir plastik boru parçasını adaptöre ölçüyoruz, böylece suya daldırma derinliği statik seviyenin en az 30 cm altındadır (bu kavram yukarıda açıklanmıştır).

Şimdi, pompa kurulumunun ana ve son aşamasına geçebiliriz - bunun için adaptörün iç kısmına vidalanan çubuk olmadan yapamayacağız - bu kısım, adaptörün bağlantısının nasıl kesildiğini gösteren fotoğrafta açıkça görülebilir - üstte siyah bir kase gibi bir şey.

Şimdi, önce pompayı boruya batırmalı, esnek bir polietilen boruyla tutmalı ve çubuk yardımıyla dalışa devam etmelisiniz - adaptörün iç kısmının dış parçaya ulaşıp ulaşmadığını bilmek için hemen üzerinde bir işaret yapın (çubuk üzerindeki işaret borunun dış kısmı). Muhtemelen, ilk kez oluklara giremeyeceksin, ama bu bir hayal kırıklığı sebebi değil, birkaç girişimde bulunacak ve kesinlikle alacaksınız.

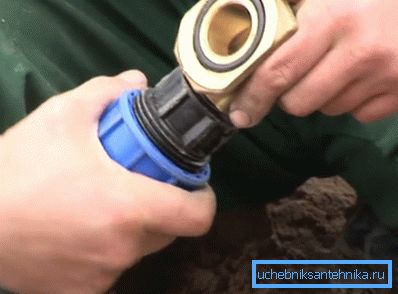

Not. Yardımcı bir çubuk olarak, aynı PND borusunu kompresyon fitingi ile kullanabilirsiniz - bağlantı parçasını bağlantı noktasına (siyah kap) sabitleyin ve ardından boruyu buna takın. Sadece HDPE sıkıca sabitlenmeli ve bağlantı parçasını adaptöre sonuna kadar vidalamayın, böylece kurulumdan sonra çıkarılması daha kolaydır.

Sabitleme için pompaya bağlanan kablo kafanın üst kısmına vidalanır, böylece pompa üzerinde veya adaptörde veya elektrik kablosunda değil. Elektrik kablosu üstteki terminallere bağlanabilir, ancak bu terminalleri bypass ederek kazma içine bırakabilirsiniz - bunu hala arttırmanız gerekir, çünkü binaya yeterli olmayacaktır.

Evin su temini

Bağdaştırıcıya borular için bir sıkıştırma polietilen kovanı sıkarız ve HDPE borusunu, hendek boyunca tamamen açtığımız diğer ucuna bağlarız, sadece giriş için bir rezerv yapmak zorundayız.

Bu zamana kadar, bir kum yastığı ve temel bandın altında veya içinde bir delik bulunan bir çukura ve odadaki bir çukura sahip olmalıyız. Evdeki keson genellikle tuğla ile kaplanır ve daha sonra sıvalıdır, ancak bazen bu amaçla beton halkalar ve hatta geniş bir plastik varil kullanılır.

Öyleyse, bir polietilen boru ve bir elektrik kablosunu halihazırda odaya yerleştirilmiş olan kesonun içine soktuğumuz koşullu bir durum düşünelim (bu, kazmayı doldurmak için çok erken - bu sadece testlerden sonra yapılır). Şimdi kuyudan gelen diğer su kaynağı şemasına ilgi duyuyoruz ve borunun HDPE'sinin hemen ardından ana vanayı (ısıtma kablosu sayılmaz, isteğe bağlıdır), ardından kaba filtre keser.

Üstteki fotoğraf, şemaya göre, bir bloğun bir basınç şalteri ve bir kuru çalışma sensörü ile bağlantılı olduğunu göstermesine rağmen, bu makalenin yazarı, bir sensör ve bir röleyi ayrı ayrı almanın daha iyi olacağı sonucuna varmıştır - bu, onların operasyonel ömrünü uzatır. Her durumda, sadece bir cihaz arızalanabilir ve tüm ünite değil.

Pompadan çıkan kablo ve 220V güç kaynağı ile çıkışa giden kablo röle terminallerine bağlanır, ancak kuru çalışma sensörünü kuramazsınız, ancak suyu pompalamıyorsa pompayı otomatik olarak kapatmak için çalışır, yani kuru çalışır .

Bir membran tankı herhangi bir yere gömülebilir, yani, röle öncesinde veya sonrasında, önemli değildir, çünkü her durumda, tankın kendisinde ve çek valften su dağıtım durdurma valfine giden boru bölümünde basınç oluşturulacaktır. Bu tank ne kadar büyük olursa, yedek basınç artacağından pompalamayı başlatmak ve durdurmak için daha az röle çalışır, ancak bu kapasite 100 litreden fazla olmamalıdır.

Ek olarak, pompanın başlatılması ve durdurulması modu, basınç anahtarında ayarlanan ayarlara bağlıdır. Fabrika versiyonunda, başlangıç ​​2 atmosfer basıncında ve 3 atmosferde bir duruşla tetiklenir. Ancak, bu aralığı 1,5 atmosfere ayarlayarak ve 5 atmosfere durdurarak genişletebilirsiniz. Boşluğu artırarak, motorun çalışma sayısını artıran stop ve motor sayısını azaltırsınız.

Sonuç

Son montajdan sonra, şamandıradaki su temin sistemi test edilmeli ve eğer her şey iyi çalışıyorsa ve herhangi bir sızıntı yoksa, çukuru doldurmanız ve boru giriş noktasını çimento harcı veya fayans yapıştırıcısı ile vakfa yapıştırmanız gerekir, böylece toprağın nemi odaya giremez. Boru ilk önce 5-8 cm örtecek şekilde kumla kaplanmış, daha sonra kumları daraltmak ve toprağa dökmek için su ile dökülür.
