Basınç göstergesi için üç yollu vana: amaç, seçenekler,

Neden bir basınç göstergesi için 3 yollu bir vanaya ihtiyacım var? Her zaman kurulmalı mı? Bu cihazlar hangi versiyonlarda üretiliyor? Onlar için hangi arızalar tipiktir? Vinç takılırken dişli bağlantılar nasıl kapatılır? Bu soruları cevaplamaya çalışalım.

hedefleri

İlk olarak, üç yollu bir manometrik vincin neden gerekli olduğunu öğrenin.

Onun kurulumu aşağıdaki hedeflere sahiptir:

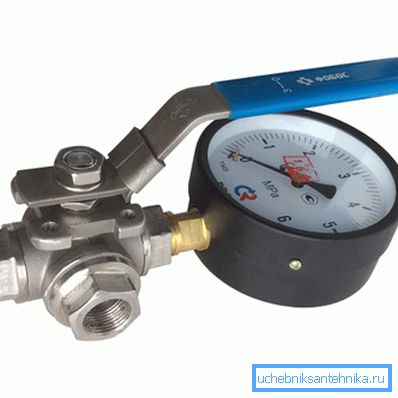

• Bir test basınç göstergesini bağlayarak bir ölçüm aletini kalibre etmenizi sağlar..

Açıklığa kavuşturmak için: elbette, bu durumda, musluğun bir drenaj borusu olmamalı, ancak ikinci cihazı bağlamak için diş veya boru flanşlı bir tam drenaj bulunmamalıdır.

• Basınç göstergesi için 3 yollu vana, sadece cihazın hattan ayrılmasını değil, aynı zamanda önündeki basıncı serbest bırakmasını da mümkün kılar.. Bunun, başarısızlık olasılığını önemli ölçüde azalttığı düşünülmektedir (okları yapıştırma).
• Son olarak, basınç göstergesindeki çıkışı temizlemenize olanak tanır - belirli bir miktar çalışma ortamını sıfırlayın. Temizleme sırasında, biriken tüm kirlilikler çıkıştan çıkarılır, bu da basınç ölçümünün doğruluğunu etkileyebilir.

Geleneksel bir akışlı akuplaj valfi ile birlikte mümkün mü? Üretim teknolojisine, pompalama ve gaz boru hatlarına uygun sabit basınç kontrolünün gerekli olduğu endüstriyel şartlarda - hayır. Yanlış okumalar çok pahalıya mal olabilir.

Özel bir evin ısıtma sisteminde veya bir apartman manometresinin asansör biriminde, genellikle normal bir kontrol vanasına bağlanır. Aslında, asansörlerdeki basınç göstergesi, yalnızca kontrol okumaları sırasında monte edilir: teknik bodrumlara serbest erişim olduğu sürece, ekipman hırsızlığı problemi geçerli kalır.

Yürütme seçenekleri

1: 2 inçlik ölçü için üç yollu vana nasıl düzenlenebilir? En yaygın tasarımlardan bazı açıklamalar veriyoruz.

Mantar gerginliği

Gerilim sızdırmazlık 11b18bk ile mantar üç yollu vana aşağıdaki konfigürasyonlarda mevcuttur:

• İki boru (DN 15) veya metrik (M20x1,5) dişler ve drenaj deliği.

• Bir boru ve bir metrik diş artı drenaj deliği.
• Aynı, ancak kolu (kol veya kelebek) ile.

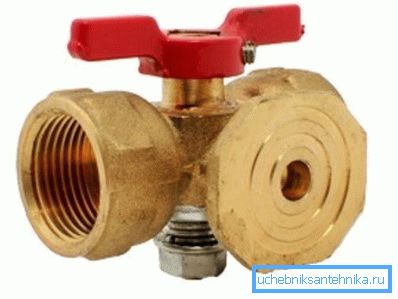

• İki dişli (DN 15, M20x1.5 veya bunların bir kombinasyonu) ve bir test basınç göstergesini bağlamak için bir flanş.

Valf tasarımında son derece basittir, ancak birkaç önemli dezavantaja sahiptir:

1. Oldukça büyük bir anahtarlama çabası (ancak tüm mantar vanaları için tipiktir).
2. Somunu sıkarken, astar tapasını yırtma riski. Pirinç oldukça yumuşak bir metaldir ve burada çok fazla çaba gerektirmez.

Basınç göstergesi için üç yollu vananın çalışması prensibi basit ve anlaşılırdır: döndürülürken döner borudaki T şeklinde kesik, bir veya iki musluk ile birleştirilir.

Buna göre, aşağıdaki konfigürasyonlar farklı pozisyonlarda mevcuttur:

• Çıkış tıkalı, basınç göstergesi bir drenaj veya flanş aracılığıyla atmosfere bağlı.
• Basınç, tahliye veya flanş kapalıyken çek valfe uygulanır.
• Gösterge kapalıyken musluk sıfırlama üzerinde çalışıyor.

Drenaj ile Sharovy

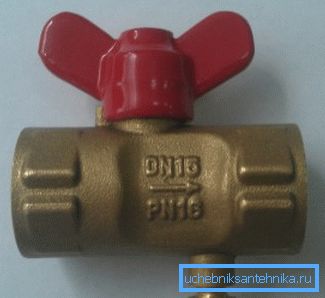

Bir örnek olarak, bir 11B27p basınç göstergesi için üç yollu küresel vana düşünürüz. Drenajın uygulanmasında ilginçtir. Özünde, uzun bir gövdeye ve durdurma bilyesinin bir tarafındaki bir drenaj deliğine sahip sıradan bir birleştirme valfine sahibiz.

Ürünün özelliklerini veriyoruz.

Lütfen dikkat: böyle bir uygulamada, bir basınç göstergesi için üç yollu küresel vana, sıcak su ve ısıtma açısından oldukça elverişsizdir. Drenaj vidasını elinizi kaynar suyla sıkın.

Muftovy dalı ile Sharovy

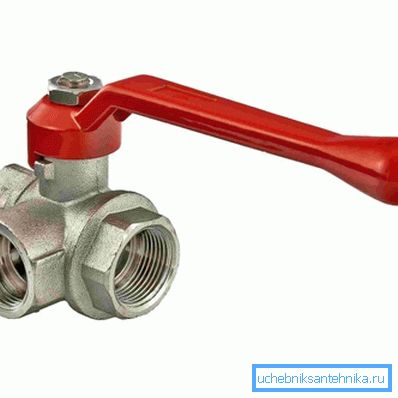

Sıradan bir üç yollu kuplaj valfi ayrıca bir basınç ayar valfı olarak da kullanılabilir. Böyle bir ürünün bir örneği Valtec VT361N'dir.

Gövde malzemesi ve ürünün topu krom kaplı pirinçtir; mühürler teflondan yapılmıştır. Ortamın maksimum çalışma sıcaklığı +150 derecedir. Önemli olan, üreticinin ürünün dayanıklılığıdır - en az 20.000 devir.

tesisat

Valflerin ve basınç göstergelerinin vidalı bağlantılarını elle takarken nasıl mühürlenir?

Genel olarak talimat oldukça standarttır:

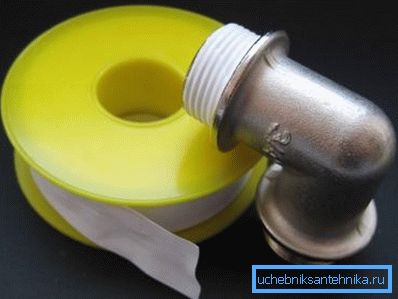

1. Gaz şebekesinde FUM bandı kullanılır. İpler elle veya bir aletle bükülür, ancak minimum çaba ile.

Dikkat: FUM bandı, boru ipini mükemmel bir şekilde kapatır, ancak minimum ters rotası ile bile sızdırmaz.

1. Sıcak ve soğuk su için polimerik bir sızdırmazlık ipliği (TangitUnilok ve analogları) kullanmak daha iyidir. Onun yokluğunda, çabuk kuruyan herhangi bir boya, dolgu macunu veya keten tohumu yağıyla ıslatılmış sıhhi çamaşırlar tarafından iyi bir sonuç sağlanır.

hizmet

Kendi kendine düzeltebilen vinçlerin hataları küçüktür.

• Mantar valfi kapalı olduğunda sızıntı, mantarın altına düşen yetersiz basınç veya kalıntı demektir. Valfi sökün, tapayı ve koltuğu silin ve yeniden takın. Şaft üzerindeki somun, sadece temizlikten sonra akış devam ederse sıkılmalıdır.

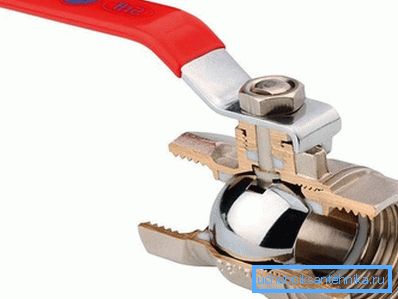

• Küresel vananın çubuğundaki bir sızıntı, bir sızdırmazlık halkasının gelişimini gösterir. Valfin bir sıkıştırma somunu varsa, bir ila iki tur sıkılabilir.

Sızdırmazlık contası ve altına yerleştirilen yıkayıcı ile basılırsa - valf kapalıyken, bunları çıkarın ve contanın üzerine birkaç tur FUM bandı yerleştirin.

Sonuç

Göreceli olarak görece egzotik tipte bir vana ve bağlantı parçaları ile tanıştığımız bu yazının videosunu geleneksel olarak okuyucuya ek tematik bilgiler sunacağız. İyi şanslar!
