Basınç göstergesi için vinç - bu tür cihazların özellikleri
Manometrik bir musluk, çalışma ortamının basıncının sürekli izlenmesinin gerekli olduğu herhangi bir sistemin önemli bir öğesidir. Bu eleman geleneksel vanalardan farklıdır ve diğer birkaç işlevi yerine getirir. Bu yazıda, bu ürün grubunun ana tasarım özelliklerini, uygulama alanlarını ve düğümlerin temel gereksinimlerini ele alacağız.
Uygulama kapsamı
Bu tür tasarımlar oldukça yaygın olarak kullanılır, ancak çoğu zaman aşağıdaki durumlarda kullanılır:
| Isıtma kazanlarında | Bu tür inşaatlar artan bir tehlike seviyesi ile karakterize edilir, bu nedenle basınç kontrolü büyük önem taşır. Üç yollu bir vinç kullanmak çalışmayı kolaylaştırır |
| İletişim ağlarında | Ölçme basıncı ana enstrümanı sabit ise, o zaman ana göstergelerle karşılaştırıldığı kontrol cihazı. Bu seçenek sadece okumaları kontrol etmenize izin vermekle kalmaz, gerektiğinde basınç göstergesini ana olarak geçici olarak kullanın. |
| Sifon borusunu temizlemek için | Bu periyodik olarak gerekli olan olayı gerçekleştirmek için en kolay yol, gerekli tüm aletleri yerleştirebileceğiniz ve bir sifon borusu üfleyebileceğiniz bir vinç kurmaktır. |
| Periyodik muayene için | Başka bir kullanım durumu - eğer okumaların periyodik olarak izlenmesi gerekli değilse de, zaman zaman hala verileri kaldırmanız gerekiyorsa, vinç en kolay çözüm olacaktır. |
Tasarım özellikleri
Ülkemizde üretilen bu tür düğümlerin GOST standartlarına uyması gerektiğine dikkat edilmelidir, belirli bir düzenleme eyleminin seçimi düğümün değişikliğine bağlıdır. Satıcının standartlara uygunluğu teyit eden belgeleri varsa, vinç güvenilirdir ve neredeyse her yerde kullanılabilir. (Ayrıca bakınız Su boruları: özellikler.)
Çalışma prensibi

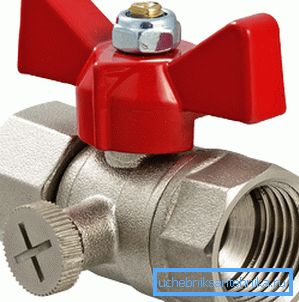

Basınç göstergesi için üç yollu küresel vana aşağıdaki hükümlere sahiptir:
- İlk konumda, göstergenin ölçüm kısmı boru hattının içindeki çalışma ortamına bağlanır.. Yani, bu pozisyonda ve göstergelerin ölçümü yapılmış, dolayısıyla çalışmanın çağrılması mümkündür, her şey basittir: gerekli veriler elde edildiğinde, pozisyonu aşağıdakilerden birine değiştirmek gerekir.
- İkinci pozisyon - çalışma ortamından koparma, ölçüm cihazı ortam havasına bağlanır.. Bu durumda, okumalar 0 olmalıdır, eğer durum böyle değilse, o zaman basınç göstergesi başarısız olmuştur. Bu konumda, sistem ezici bir şekilde yer almaktadır.
- Üçüncü pozisyonda, ölçüm ünitesi hem çalışma iletişimlerinden hem de dış havadan yalıtılır, ancak sistem sifon tüplerinin basınç göstergelerinde temizlenmesine izin veren harici ortamla etkileşir.. Bu işlev özeldir ve normal koşullarda kullanmanız gerekmeyecektir (özellikle de çalışma talimatlarının çok karmaşık olması nedeniyle).
- Vinç dördüncü pozisyona sahiptir, çalışmaz ve sadece bir basınç göstergesini bağlarken veya çıkarırken kullanılır. Bunun montaj konumu olduğu söylenebilir.
İpucu! Hükümleri iyice anlayabilmek için, bir uzman bunu ilk kez gerçekleştirmeli, doğru eylem sırasını gösterecektir.
Seçim Kriterleri
Bir basınç göstergesi için bir musluk satın almanız gerekiyorsa, o zaman birkaç önemli tavsiyeyi izlemelisiniz:
- Kullanım amacının ve çalışma özelliklerinin bilinmesi gereklidir: sistemdeki yaklaşık basınç, ortamın doğası (gaz, sıvı vb.), Çalışma sıcaklık aralığı. Tüm bunlar, ihtiyaçlarınıza en uygun olanı seçmenizi sağlar.

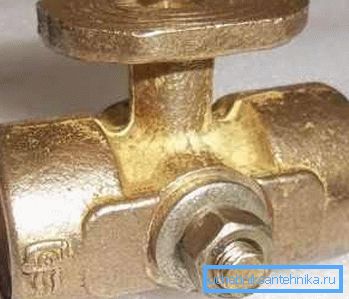

- En yüksek gereksinimleri karşılayan mukavemet özellikleri olan kaliteli bir ürün satın almak da çok önemlidir. Tipik olarak, gövde çelik veya pirinçten yapılmış, kalınlığı oldukça büyük olmalıdır - bu, sitenin güvenilirliğini ve strese karşı direncini gösterir. Fiyat, kalitenin bir göstergesidir, en çok bütçe çözümünü almamalısınız, çünkü çoğu zaman özellikleri çok iyi değildir.
Dikkat edin! Bazı sistemler standart olmayan tip cihazlar gerektirir, bunlar uzman şirketlerden satın alınabilir. Kural olarak, bu gibi durumlarda gerekli tüm parametreler tasarım aşamasında belirlenir ve bu da gerekli düğümlerin önceden sıraya koyulmasını sağlar.
- Diğer bir önemli parametre ise sabitleme yöntemidir, boruların dişli bağlantısı çoğunlukla kullanılır, ancak parametreleri farklı olabilir. Örneğin, bir yandan bir dış vida dişi ve diğer tarafta da bir iç vida dişi olabilir, bunun için tüm bunlar önceden öngörülmelidir, böylece sistemi yeniden yapmak veya montajı geri döndürmek ve değiştirmek zorunda kalmazsınız. Ayrıca, iş parçacığının parametrelerini unutmayınız - farklı olabilirler.

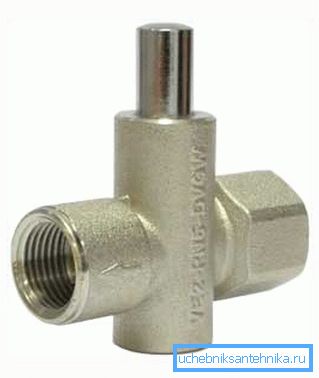

- Son olarak, son önemli faktör vinç tipi. Burada iki ana seçeneği - yüksek güvenilirlik, basitlik ve düşük maliyete sahip klasik bir top ve daha fazla değere sahip olmasına rağmen, daha kolay olan, daha kolay olan bir basma butonunu ayırt edebiliriz.
Sonuç
Basınç ölçme valfleri, ana ölçüm ünitelerinin performansını izlemeyi sağlayan sistemin önemli bir unsurudur. Bu makaledeki video, bazı önemli noktaları daha ayrıntılı olarak anlatacaktır.
