Bilyalı sıkıştırma valfi - özellikleri ve amacı

Kaynak derzleri kullanılmadan plastik ve metal-plastik boruların montajı için sıkıştırma (penset) bağlantı elemanları kullanılmaktadır. Bilhassa, bu makalenin konusu olan bilyalı bilyalı valfler, stop vanaları olarak kullanılmaktadır. Aşağıda ne olduklarına ve özelliklerinin ne olduğuna bakıyoruz.

Pens küresel vana özellikleri

Sıkıştırma bilyeli valfin tasarımı, normal bilyeli valflerden farklı değildir. yani Cihaz, küçük çaplı boru hatlarındaki suyu tamamen bloke etmek için tasarlanmıştır. Çoğu zaman, bu tür vanalar su temin sistemlerinde (sıcak ve soğuk) ve ısıtmada kullanılır.

Bir küresel vana denir çünkü kilit mekanizması, bir delikten geçen bir top olarak tasarlanmıştır. Su kaynağını kapatmak için, küresel vana elemanı 90 derece döndürülmeli, böylece delikten geçen boruya dik olacaktır.

Dikkat edin! Herhangi bir bilyeli valf, borudaki akışkan akışını düzenlemek için tasarlanmamıştır. Sadece su veya diğer sıvıların beslenmesini tamamen açmak veya kapatmak için kullanılabilir.

Sıkıştırma vinçleri ve diğer benzer valfler arasındaki fark, sadece bir penset kullanılarak gerçekleştirilen kurulum yöntemindedir. Bu tür bir başka bağlantı yöntemi de sıkıştırma işlemi olarak adlandırılır, çünkü bu montaj sistemi somun sıkıldığında bir boru kelepçesi sağlar.

Ele alınan bağlantı parçalarının büyük popülaritesi, montajın elle yapılabildiği için özel alet ve beceri gerektirmediğinden kaynaklanmaktadır.

Çoğu zaman, bu montaj yöntemi metal-plastik polietilen borular ve boru hatları için kullanılır. Aşağıda HDPE collet çek valflerinin ana özellikleri verilmiştir:

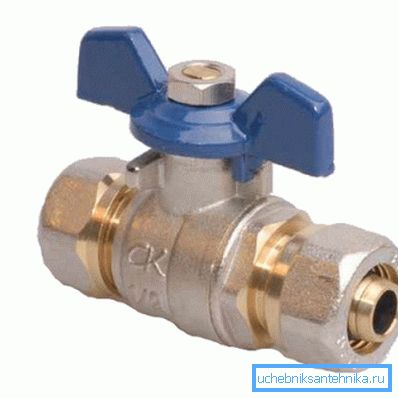

Söz konusu ürünlerin sadece HDPE'den değil aynı zamanda diğer malzemelerden de yapılabildiğini söylemeliyim:

• pirinç;
• bronz;
• bakır;
• Paslanmaz çelik.

Bu durumda, kilitleme mekanizmasının kendisi genellikle paslanmaz çelikten yapılır, bunun bir sonucu olarak korozyona karşı dayanıklıdır.

haysiyet

Sıkıştırma küresel vanalarının avantajları arasında aşağıdaki noktalar tespit edilebilir:

• İşçilik maliyetlerinin azalması sayesinde kolaylık ve yüksek kurulum hızı;
• Güvenilirlik.
• Dayanıklılık.
• Düşük fiyat
• Sökme olasılığı.

Dikkat edin! Borular için bir rakor rakorunun yüksek kaliteli montajı için, borularının çapı boruların çapıyla tam olarak eşleşmelidir.

eksiklikler

Tabii ki, çoğu zaman olduğu gibi, avantajları ile birlikte, bu ürünlerin başlıcaları aşağıda sıralanan bazı dezavantajlara sahiptir:

• Sıkıştırma bağlantısı hala daha az dayanıklı olduğundan, ilgili bağlantı parçaları lehimleme için benzer ürünlerden daha az basınç için tasarlanmıştır.
• Operasyon sırasında, bağlantıyı sıkma ihtiyacı olabilir.
• Tasarımın yeniden kullanılabilir olduğu düşünülse de, örn. monte edilebilir ve demonte edilebilir, pratikte yeniden montaj güvenilir değildir ve sonuç olarak bağlantı parçasının değiştirilmesi gerekir.
• Yukarıda belirtildiği gibi, bilyeli valf, su basıncını düzenleyemez, çünkü bu, erken başarısızlığına yol açabilir.

Sıkıştırma bağlantısı ve vincin montajı

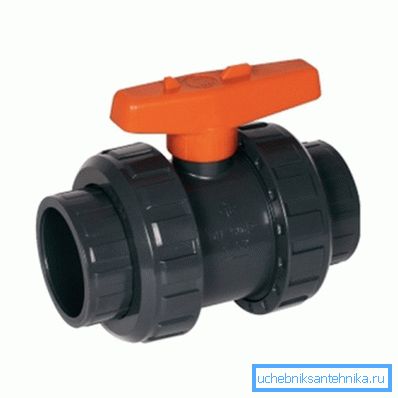

Örnek olarak, 32 mm x 32 mm bir PND sıkıştırma vinci düşünün.

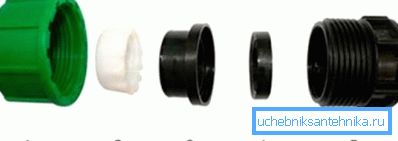

Montaj sistemi aşağıdaki parçaları içerir:

1. Sıkma somunu;
2. Sıkma halkası;
3. Sıkıştırma halkası;
4. sızdırmazlık halkası;
5. Ana gövde

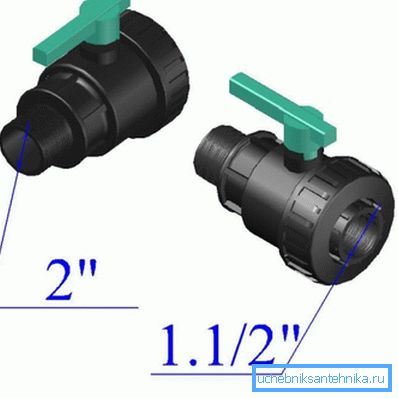

Kural olarak, karşı boru üzerinde benzer bir montaj mevcuttur. Doğru, adaptörler olarak hizmet veren cihazlar var. Bu durumda, bir yandan, bir penset vardır ve diğer yandan, dişli veya başka bir bağlantı için bir meme vardır.

Pensetler için montaj talimatları aşağıdaki gibidir:

• Her şeyden önce, borunun düzgün kesilmesi ve kesimin eksenine dik olması gerekir. Bu budama sayesinde, boru gövdenin kilitleme çıkıntısına tamamen dayanacaktır.
• Ardından, bir koni almak için çapak ve diğer düzensizlikleri yanı sıra kenardan 2-3 mm pah kırmak gerekir.
• Ardından boruyu cihaza takmanız ve ne kadar batığını not etmeniz gerekir.
• Muhafazaya batırılacak boru alanı, sıhhi yağ ile yağlanmalıdır.
• Daha sonra, boru aşağıdaki sırayla yıpranmış kısımlardır:

• sıkma somunu;
• kavrama (sıkma halkası);
• tutma halkası;
• sızdırmazlık halkası.

• Bilye - Pensetin sıkıştırma bilyeli valfı monte edilirse, boru hattı ve ikinci branş borusu ile benzer bir bağlantı yapılmalıdır.

Bu, collet musluğunun kurulum işlemini tamamlar.

Sonuç

Sıkıştırma bilyeli valflerinin birçoğu, kurulum kolaylığı olan bir takım olumlu yönlere sahiptir. Bu nedenle son zamanlarda yaygınlaşmaya başladılar. Ancak, dayanıklılıklarının, ürünün özelliklerine uygun olması gereken kurulum ve çalışma koşullarının kalitesine bağlı olduğu unutulmamalıdır.

Bu makaledeki videodan, belirlenen konuyla ilgili bazı ek bilgileri alabilirsiniz.
