Bir çok seçenek arasından su temini, koşullara göre seçin

Su temin sistemlerinden herhangi birinin uygulanması, bir sondaj sahasından evdeki boru hatlarının döşenmesine kadar, büyük bir tecrübe ve profesyonellik gerektirir. Unutmayın, elektronik yönetim ve kontrol sistemi, şemaları ve bunların uygulanmasını önemli ölçüde zorlaştıran konuya müdahale edecektir.

Acil durumlar söz konusu olduğunda her türlü koruyucu mekanizmanın sağlanması da gerekli olacaktır ve burada yapılacak daha az tecrübe yoktur.

Profesyonel bir yaklaşım gerektirir

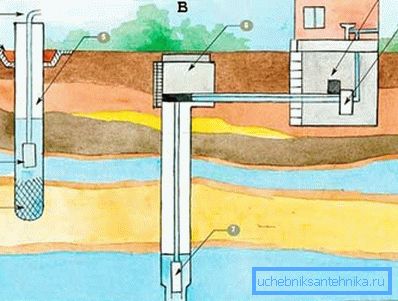

Su kaynağının genel şeması, iyi kullanılan tipte - “kumda” (sol - A) ya da “kireçtaşı” (sağ - B) - ile ilgili değildir ve Şekil A'da gösterilmiştir:

• 1 - doğrudan muhafazanın altındaki kuyu için filtre, bu, evde özel filtreler sisteminin tamamını kurma ihtiyacından muaf değildir;
• 2 - dalgıç pompa;
• 3 - Kör alanlı kil kilitleme - hem eriyik hem de yağmur sularından ve ilk, ana ve müteakip önleyici pompaların bir sonucu olarak kuyudan çıkan suyu korur;
• 4 - “kuyuya kumun” üst çıkışının ayırt edici bir özelliği olarak sözde boru hattı-gander;
• 5 - muhafaza;
• 6 - basınç dengeleme için derin “iyi bir kireçtaşının” bir özelliği olan bir keson odası;
• 7 - pompa, eğer bir artezyen yüksek basınç ise, pompa ihmal edilebilir, ancak genellikle yalnızca ilk kez kuyu kullanılırken;
• 8 - aşırı yük koruma röleli otomatik kontrol sistemi;
• 9 - hidroakümülatör - bir kuyudan herhangi bir su kaynağı sisteminin vazgeçilmez bir parçası.

Havalandırma çıkışı

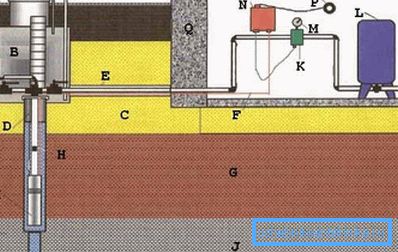

“B” resmi çok benzer, ama aynı zamanda, bireysel bir eve su kaynağının daha mükemmel bir şemasını gösterir - burada bir kesondan havalandırma çıkışı kullanılır..

Bu şemanın, ev dışındaki bir boru hattıyla doğrudan doğruya su kanalizasyonunu doğrudan doğruya kesondan kullandığını hatırlatırız:

• A - keson odasının havalandırması;
• B - keson;
• C - kum tabakası;
• D - kuyuya indirilen tüm ekipmanların güvenlik kablosu, bunu unutmak mümkün değildir;
• E - ana boru hattının evdeki koruyucu bir durumu;
• F - pompa kontrolü için elektrik kablosu;

• G - kil tabakası;
• H - çek valf;
• Ben - pompa, bu şemadaki filtrenin yukarı çekildiğini fark ederiz, kuyu başlangıçta iyi pompalanmışsa izin verilebilir;
• J bir kireç taşı tabakasıdır;
• K - basınç anahtarı, acil bir basınç artışı durumunda, evin dışındaki su drenaj kanalına bağlanabilen zorunlu bir koruyucu mekanizmadır;
• L - Membran tankı, genellikle ev koşulları için, 60-70 litre yeterli tank var;
• M - manometre;
• N - kontrol paneli;
• P - 220 V ve 50 Hz'de normal, standart ev tipi güç kaynağı.

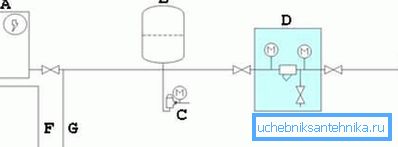

Devre şeması

Sistemin ana bileşenlerinin güç kaynağı aşağıdaki gibidir:

• A - bir kuyudan suyu ısıtmak için kazan veya başka herhangi bir elektrikli cihaz;
• B-kapasitesi 40-50 litre su deposu olmasına rağmen kapasitesi herkesin tercihleri ​​konusudur;
• Basınç düşmeye veya keskin bir şekilde düştüğünde ve her iki yönde de basınç düşüşlerine karşı C - koruma rölesi;

• D - filtre - genellikle, genellikle özel bir yapıya sahip (demir için, sert su için) sisteme birkaç filtre yerleştirilir;
• E - kuyunun doğrudan doğruya kuyu kısmı;
• F - ısıtmalı su çıkışı;
• G - soğuk su çıkışı.

Gerçekleştirmeler - bir amaç, farklılaşmanın yolları

Evdeki bir kuyucuktan su tedariki için birkaç şema düşünelim, bu da çok faydalı özel ekipmanların kullanımında farklılık göstermektedir. Bu nüanslara dikkat etmenizi tavsiye ederiz.

Su kaybına karşı koruma

Böyle bir koruma, bir kır evine su temin etmenin en acil görevlerinden biridir..

Bunu aşağıdaki diyagramda uygulama yolu:

• A - kuyu, şema, iyi-kusursuz - kusurlu tipte, kumlu kireçtaşı üzerinde, serbest akışlı bir tabakadan - bir basınç yatağından;
• B - dalgıç pompa;
• C - çek valf - röleye giden çok önemli tellere dikkat edin, suyun yokluğunda ani koruma sağlar, hatta basınç ve üst kısımdaki borulardaki suyun varlığı bile analiz edilmez;
• D - zemin seviyesi;
• E - boru hattı;
• F - hidroakümülatör;

• G - kaba filtre, aynı zamanda, genellikle bakım için çıkarılması gereken, sistemin çok tuhaf bir unsuru olan bir çamur tankı olarak da adlandırılır;
• H - manometre;
• I - basınç anahtarı;
• J - kuru çalışma rölesi - bu, bu uygulamanın ayırt edici bir özelliğidir;
• K - değiştirilebilir kartuşlu başka bir filtre;

• L - basınç düşürücü;
• M - 220/50 standart güç kaynağı;

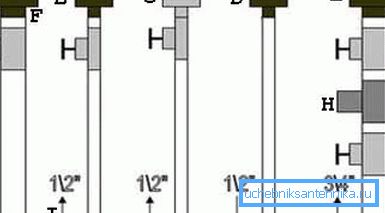

• N - daha sonra tüketiciler sıhhi tesisler ve çamaşır makineleri şeklinde; Bu türden en dikkat çeken tüketicilerden biri, aşağıdaki gibi bağlanabilen gaz kazanıdır:

• A - ısıtma kaynağı;
• B - su kaynağı;
• C - gaz kaynağı;
• D - ters su kanalı;
• E - ısıtma sisteminin dönüş kanalı;
• F - Amerikan tipi somun;
• G - küresel vana;
• H bir filtre, genellikle kaba temizleme için yeterli bir cihazdır;
• I - oklar, mevcut aracın yönünü, sayıları - önerilen boru çapları.

Isınma ve su yalıtımı

Bir kuyu ile çalışmak söz konusu olduğunda, hiçbir durumda düşük sıcaklıkları ve borularda su donma olasılığını unutmamalıyız. Bu nedenle, su geçirmezlik ve yalıtım gereksinimi (Şekil B'de) her iki görev de bir teneke kutu kullanılarak çözülür - E).

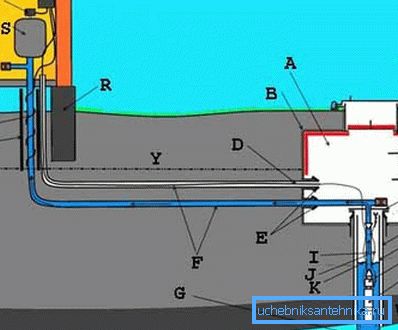

Isınma problemini ön plana çıkaran şema şöyle olabilir:

• A - keson odası;
• B - su yalıtımı;

İyi tavsiye! Su yalıtımı oluştururken “altın” kuralını izlemenizi tavsiye ederiz - birkaç katmandan oluşmalıdır. Örneğin, alt tabakada yalıtım sıvası, ardından havalandırılmış bir tabaka, daha sonra da çıta üzerinde polietilen bulunur. Polietileni tek parça halinde kapattığınızdan emin olun. Bu mümkün değilse, komşu yaprakların kenarlarını her iki tarafta su geçirmez bant ile bağlayın.

• C - genellikle neme dayanıklı köpük levhalar şeklinde yalıtım;
• D - koruyucu mahfazadaki elektrik kablosu;
• E - contalar, sistem çok sıkı olmalı;
• F - boru hatları;
• G - iyi suya açık delikli;
• H - sızdırmazlık kapağı;
• I - iç su kaldırma borusu;
• J - güvenlik kablosu;
• K - kuyuda su seviyesi artar;

• L - metal gövde gövdesi;
• M - bu durumda da metalden yapılmış, ancak plastik de sıklıkla kullanılır;
• N - çek valf;
• O - dalgıç pompa;

İyi tavsiye! Dalgıç pompaları kuyunun ilk pompalamasını gerçekleştirmede iyidir. Gelecekte daha güçlü bir yüzey pompası kurma seçeneğini dikkate almayı öneriyoruz. Performansı çok daha yüksek ve bakım çok daha uygun. Bir dezavantajı, dalgıç pompalardan önemli ölçüde daha yüksek olan fiyattır.

• P - yalıtım;
• Q - elektrikli ısıtma sistemi - burada donmaya karşı kapsamlı bir koruma kullanılır;
• R - Binanın temeli;
• S - hidrolik akümülatör;
• T - basınç şalteri;
• V - elektronik kontrol paneli;
• U - Sudaki cihaz tüketicilerine su çıkışı;

• W - kil tabakası;
• X, kireç taşıdır;
• Y - toprağın donma seviyesi - bu seviye, bir kuyu delme noktasının analizi ve analizi sürecinde belirlenmelidir;
• Z - havalandırılmış yeraltı ve bu tür bir temel oluşturmanın bir başka avantajı.

Evdeki tüketicilere dikkat edin

Eh, şimdi, tüm yaygaraların ortaya çıktığı uğruna - kuyudan çıkarılan su tüketicileri.

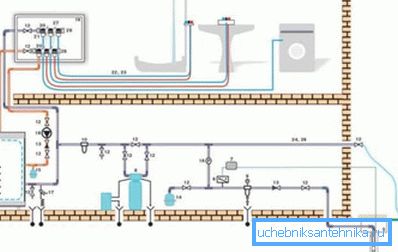

Bir kuyudan su temini oluştururken bu şemayı ana sistem olarak tavsiye ediyoruz:

• 1, 2, 3, 4, 5 - dış elemanlar: pompa, kaplin, kablo, sigorta, kuyu başı;
• 6 - basınç şalteri;
• 7 - elektronik kontrol paneli;
• 8 - su yumuşatıcı;
• 9 - filtre, geri yıkamalı cihazlara dikkat etmenizi öneririz;
• 10 - bir tane daha filtre, değiştirilebilir kartuşlarla ince temizleme;
• 11 - kazan;
• 12 - su musluğu;
• 13 - çek valfi;

• 14 - 50 litre hacimli 10 bar basınç için tasarlanmış hidroakümülatör;
• 15 - hidroakümülatör, ancak aynı basınçta zaten 25 litre;
• 16 - musluğa sahip basınç göstergesi;
• 17 - kazan güvenlik sistemi;
• 18 - iç pompa;
• 19 - dağıtım dolabı;
• 20 - toplayıcı;
• 21 - bağlantı;
• 22 - 2'de verilen şemada bir boru;
• 23 - oluklu koruyucu kılıf;
• 24 - 22 mm çapında bakır boru;
• 25 - aynı zamanda bir bakır boru, ancak çap - 18 mm;
• 26 - ısı yalıtımı;
• 27 - parantez;
• 28 - toplayıcı için kapak.

Özel olarak Delving

Su temini organize edilirken, özellikle kuyulardaki tüm çalışmaların dikkatli bir şekilde yapılması gerekmektedir. Bu, gelecekte her şeyin başarısını belirleyecektir..

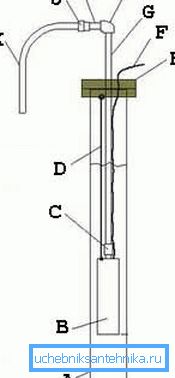

Yer altındaki cihazların düzeni basit olacaktır:

• A - kuyu, kasa;
• B - pompa;
• C - çek valf;
• D - sigorta için kablo;
• E - kafa;

• F - kontrol sistemine elektrik kablosu;
• G - düşük basınçlı boru hattı;
• H, düşük basınç bağlantı açısıdır;
• I - boru hattı;
• J - somun - Amerikan;
• K - metal-plastikten tüketiciye boru hattına gitti.

Bir kuyu donatılırken keson haznesinin mevcudiyeti gerekli değildir, ancak suyun tabandan basınç altında gelmesi durumunda hazne çok arzu edilir.

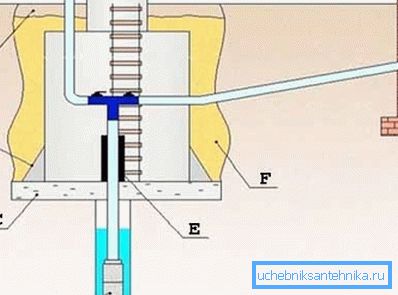

Evin güç sistemi dışında su tahliyesi ve boşaltma acil durum tahliyesi ile bir keson odası yapmanızı tavsiye ederiz:

• A - toprağın geri doldurulması, ayrıca, çözülmüş ve yağmur suyunun düşmesini ve kuyuya pompalamadan sonra ortaya çıkan suların korunmasını sağlayan güçlü bir kil kalesi yapmanızı tavsiye ederiz;
• B - bandaj kabloları;
• C - beton yastığı;

• D - pompa;
• E - su yalıtımı;
• F - kum-beton serpme odası, önerilen oran kum ve çimento 5 ila 1'dir.

bulgular

Bir kuyudan ülkedeki suyun nasıl yapılacağı sorusu birden fazla çözüme sahiptir, ancak genellikle sadece bir tanesi sizin özel çalışma koşullarınızı karşılayacaktır.

Bazı nüansları hesaba katmak gerekecek, bunların bir kısmı evin tüm tasarım aşamasında akılda tutulması gerekecek.

• Bu nedenle, ilk olarak, talimat banliyö alanın tasarım aşamasında evine su sağlamak için ayrıntılı bir planın dahil edilmesini gerektirir.
• İkinci olarak, tüm işi anahtar teslim olarak yapmak için deneyimli bir entegre inşaatçı ekibiyle baş etmek çok zor olacaktır.

Ancak, bu sizi ve bu makalede, bir kereden fazla izlemenizi önerdiğimiz ek bir videoyu ikna edecektir.
