Bir dalgıç pompanın, besleme istasyonunun ve kablo

Özel bir evdeki su temin sistemi çeşitli şekillerde çözülür - bir kuyudan (kuyu) su girişi, genel şebekeye bağlanması ve kamu su şebekesine yetkisiz bir şekilde bağlanması, ki bu da ceza gerektirmesi nedeniyle çok istenmeyen bir durumdur.

Bu nedenle, sadece ilk iki yöntem bizim için uygundur, ancak çoğu durumda özel sektör (özellikle şehir dışında) hemen hemen her bahçede kendi su kaynaklarına sahiptir, bir dalgıç pompa kullanacağız. Bu, bu makaledeki videoyu göstereceğimiz gibi aşağıda tartışılacaktır.

Evde su

Merkezi su kaynağına bağlantı kuralları

Not. Rusya Federal Yasası uyarınca, merkezi bir içme suyu tedarik sistemine izinsiz yasadışı bağlantı sorumluluğu, idari para cezası ile cezalandırılır. Yani, bireyler için 1.000 ila 1.500 ruble arasında değişen, 2,000 ila 3000 ruble arasındaki yetkililer ve 20.000 ila 30.000 ruble tüzel kişiler için

• Merkezi su temin sistemine yasal olarak bağlanma yeteneği sadece yerel Vodokanal şubesi tarafından belirlenir, bu nedenle öncelikle yardım için orada başvurmanız gerekir.. İşin performansı, Vodokanal ve genellikle aynı Vodokanal tarafından tavsiye edilen üçüncü taraf kuruluşlar tarafından gerçekleştirilebilir, ancak kurulum ücreti genellikle çok yüksektir. Yüksek maliyet, bir kural olarak, bu tür eserlerin üretimi için bir lisansın varlığı ile motive olur.
• Bununla birlikte, talimat, bir lisansınız olmasa bile bağımsız bir bağlamaya izin verir, ancak yine de, nihai karar, departmanının sistemde bulunduğu kuruluşa bağlı olacaktır.. Ancak, toplamda, bu, belirli bir rüşvet olmadan bazen yapmamakla birlikte, tam bir belge paketi toplamak için bir fırsat olduğu halde çözülebilecek bir sorudur.
• Ama yine de, bağlanma sürecinin kendisinin bir Vodokanal temsilcisinin varlığında yapılması gerekecek ya da sadece kendileri yapacaklar - yapmanız gereken tek şey boru astarıdır.. Tabii ki, her zaman belgelerle belirli bir bürokrasi vardır, ancak merkezi sisteme bir bağlanma sizi gelecekte birçok sorundan kurtaracaktır.

Dalgıç pompa bağlantısı

Bir kuyu durumunda, hidroforun su kaynağına bağlanması mümkündür - bir kural olarak, su aynasından 7 metrelik veya daha az zemin seviyesine kadar olan mesafe bunun için yeterlidir (30 metre derinlikte özel derinlik birimleri olmasına rağmen, bu tür pompalar 9 metreye kadar çıkacak şekilde tasarlanmıştır) .

Bununla birlikte, şimdi daha sık ve daha sık olarak, dalgıç pompalar kuyu ve sondaj kuyularında kullanılmaktadır - bunlar daha pahalıdır, ancak bu tür aletler daha güçlüdür ve neredeyse hiç dalış sınırı yoktur (en derin kuyularda bile 50 m'den fazla su girişi sağlarlar).

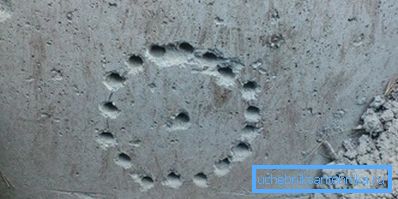

Bu nedenle, su kaynağı sistemini kuyu dalgıç bir pompa kullanarak ve kuyu yuvasında, toprağın donma noktasının altına bağlayacağız, boru için bir delik açmalısınız, ya da boruyu pompa ve evden bağlayan delikte bir sıkıştırma köşesi olacak.

Geri dönüşsüz bir valf, 32 mm HDPE borunun (düşük basınçlı polietilen) bağlandığı ve daha sonra köşeye bağlandığı pompaya vidalanır. Ek olarak, ünite bir kuyu dışarıdaki kuyu çemberinin dışında gösterilen kabloya sabitlenir (elektrik kablosu, HDPE hortumuyla bir delikte açılır).

HDPE borusunu sondaj deliğine taşımak için, köşe sıkıştırma tertibatının yerini alacak bir adaptör takmak daha uygundur. Bu, bir kızak gibi bir kayar sistem yardımıyla birbirine bağlanan iki parçadan oluşan bir adaptördür. Kızak kavşağındaki özel yağ su tutar.

Kuyuların üretim borusunda, kendi ellerinizle uygun bir çapa sahip bir delik açmak için bir elmas tarak kesicisine ihtiyacınız olacaktır, ancak hala bir muhafaza var ise, o zaman üretim borusuna erişim deliği bir öğütücü ile kesilebilir. Şimdi, pompayı bağlamadan.

Bağdaştırıcıyı bir çubuk kullanarak deliğe deliğe başlarız ki bu da HDPE'den doğrudan sıkıştırma bağlantısıyla (adaptörün içi dişli bağlantı için özel bir yere sahip - fotoğrafta siyah) yapılabilir. Adaptör somununu sabitleyin.

Bundan sonra, adaptörün bağlantısını keser ve bir pompayı geri dönüşsüz bir valf ve bir polietilen boru ile çıkarılabilir parçasına sabitleriz - burada her şey iyi montaj ile aynıdır. Monte edilen ünite, adaptörün iki parçasını bağlamak için bir çubuk ile ayarlayarak kuyuya indirilir. Eğer yerleştirme ilk kez çalışmıyorsa - umutsuzluk yapmayın - bunu kesinlikle birkaç girişimde yapabilirsiniz.

Pompa, bir kablo ile kuyuya sabitlenir, buna ek olarak, elektrik kablosunun oluşturulması için uçta bağlantı terminalleri bulunur, ki bu da her durumda yeterli olmayacaktır. Kabloyu doğrudan sipere de bağlayabilirsiniz, sadece burada bükümün termal nozullarla kapatılması tavsiye edilir - önce, her büküm ayrı ayrı ve daha sonra genel olarak tüm kablo.

Not. Açmanın tabanı, yaklaşık 2-3 cm yüksekliğinde kum yastığını doldurmak için gereklidir - bu, yükü boru ve kablo üzerine eşit şekilde toprak basıncından dağıtır. Yukarıdan, iletişim de en az 4-5 cm kaplayacak şekilde kumla kaplanmalıdır - bu, boru ve kabloyu zemindeki (taş, cam, tel, vb.) Keskin nesnelerden korur. Kum yastığını tamponlamamak için, bolca su ile dökülür - anında büzülme meydana gelir.

Pompa istasyonu

Eğer bir dalgıç pompayı kullanırsanız, o zaman bir pompa istasyonuna ihtiyacınız olacaktır (genellikle tuğla ve betondan yapılmış bir çukurda yapılır), ancak merkezi bir su kaynağına çarptıysanız, HDPE'yi kurduktan sonra bir musluk ve kaba bir filtre takın.

Öyleyse, HDPE'nin kesonun içinde yattığından başlayalım - eğer donmasından korkuyorsanız, o zaman bu amaçla bir ısıtma kablosu ve bir tahliye vanasıyla özel bir tişört takın ve sonra da genel kapatma vanasını ayarlayın.

Bunu kaba bir filtre takip eder ve daha sonra sistemde yedek basınç ve basınç şalteri ve kuru çalışma sensörü olan bir ünite sağlayan bir membran tankı monte edilir. Ancak, bu iki cihaz, röle ve sensör ayrı olarak kurulursa daha iyidir, bu nedenle, arıza durumunda, sadece bir düğümü değiştirmelisiniz ve aynı anda ikiyi değiştirmelisiniz.

Tabii ki, kuru çalışma sensörünü hiç kuramazsınız, ancak motorun acil bir şekilde kapatılmayacağı, eğer su içinde olmadığı ortaya çıkarsa, ancak havada (havanın su yerine cihazdan geçmesi durumunda - devreyi açar).

Şimdi sadece ince bir filtre takmanız gerekiyor (genellikle kartuşlu bir şişe) veya su kirliyse 2 parça koyabilirsiniz ve bu yerden kablolamaya başlayabilirsiniz.

aranjman

Not. Sıcak suyun yokluğunda, bazı insanlar su kaynağına bağlı bir termik buhar kullanmaya çalışırlar, ancak bu tür eylemler son derece verimsizdir ve her şeyden önce, bu sadece sabit ısıtma ile normal bir su ısıtıcısıdır. Ekonomik ısıtıcılar olarak, akış cihazlarını veya küçük (10 l) elektrikli bir kazanı kullanmak en iyisidir.

Şu anda, sıcak ve soğuk su kablolaması en çok polipropilen borularla gerçekleştirilmektedir, ancak belirli bir basınca ve sabit bir sıcaklığa dayanma kabiliyeti ile işaretlenmiştir - bunlar PN-10, PN-16, PN-20 ve PN-25'dir.

İlk iki tip boru, sadece soğuk su dağıtmak için kullanılır, ikincisi ise - sıcak ve ısıtmaya yöneliktir. Ancak, sıhhi tesisat için deneyimli sıhhi tesisat, kural olarak, PN-20 kullanın - hem soğuk hem de sıcak hat için iyidir.

SPR boru kaynak parametrelerinin tablosu

Tabloya dikkat edin - lehimleme zamanını ve borunun bağlantı parçasına en uygun şekilde daldırılmasını göreceksiniz. Bu parametrelere uyulması, boruların geçirgenliğini mümkün olduğunca korumanızı sağlar ve musluklarınızdaki basınç her zaman iyi olacaktır.

Sonuç

Sonuç olarak, banyolar hakkında birkaç kelime söylemek istiyorum, örneğin, tuvalet çanağını musluklara akan su musluğuna, banyodaki musluklara, lavaboya veya elektrikli kazana bağladığınızdan emin olun. Bu, evdeki tüm sıhhi tesisatın bağlantısını kesmeden bir düğümün önlenmesini, onarılmasını ve değiştirilmesini sağlayacaktır.
