Bir kuyu için santrifüj pompa: seçim ve kullanım

Dalgıçlar için dalgıç santrifüj pompaları nasıldır? Böyle bir cihaz seçmenin özellikleri nelerdir? Onun makul bir alternatifi var mı? Bir pompa ile çalışırken özelliklerinden herhangi birini hesaba katmalı mıyım? Bu soruları cevaplamaya çalışalım.

Nedir o

Mekaniğin ormanına küçük bir gezi ile başlayalım.

Nispeten temiz suyu kaldırmak ve nakletmek için kullanılabilen en basit, dayanıklı ve verimli pompa şeması, bir kokleadaki bir merkezkaç pervanesidir - bir kasa ve aslında bir deniz tarağı kabuğunu andırır.

Böyle bir cihaz nasıl çalışır?

• Pervane, bir elektrik motoru tarafından tahrik edilir. Bu durumda, bıçaklar, koklea çevresinin çevresine su verir ve duvarlarında bir aşırı basınç oluşturur. Su geçişini açmak gerekiyor - ve gövdeden dışarı akacak.

Merakla, hidrodinamik özellikler nedeniyle, çıkış nozulu gövdenin gövdeye dönme yönünde dönme yönünde yönlendirildiğinde en büyük basınç oluşur.

• Çark ekseni alanında, tam tersine, bir vakum oluşturulacaktır. Pompanın sürekli çalışması için, su kaynağını dönme ekseni boyunca düzenlemek yeterlidir.

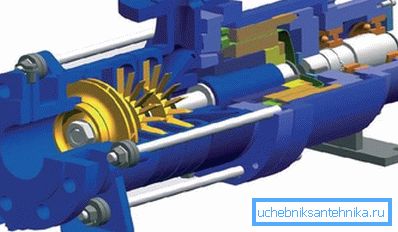

Salyangozun zararlı bir özelliği vardır. Pompanın kapasitesi ve çıkıştaki basınç daha büyüktür, pervane ve mahfaza arasındaki boşluk o kadar küçüktür. Aslında, büyük bir boşlukla, suyun bir kısmı gövdenin içindeki bir dairenin içinde.

Bu özellik, sözde dar kapsamlı olarak tanımladığımız sözde vorteks pompasının Aşil topuğu. Sadece ve sadece temiz taşınması için geçerlidir (metreküp başına 30 gramdan fazla olmayan kirlilik).

Neden?

1. Pervane ile gövde arasında minimum bir boşluk ile, bir milimetrenin fraksiyonlarında ölçülen ince kum ve aşındırıcı katışkılar zımpara kağıdı gibi davranır. Sadece birkaç haftalık çalışmalarda, koklea tam bir inoperabilite durumuna geçer.
2. Boşluk arttıkça, basınç çıkışta keskin bir şekilde düşer.

Bununla birlikte, santrifüjlü pompalar genellikle daha demokratik özellikler gösterir: katı partiküllerin izin verilen boyutu 2 milimetredir, katışkı miktarı 150 g / m3'tür. Ne yüzünden?

Vorteks pompaların ana problemi basit ve zarif santrifüj yapılarda çözülür.

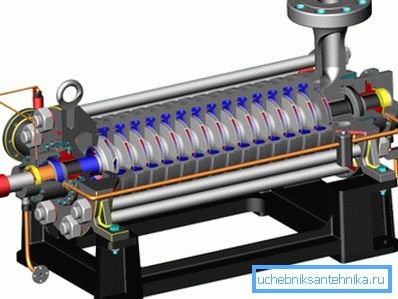

Pervane (veya düzgün olarak adlandırıldığı gibi, pervane) gövdeden birkaç milimetre ayrılır. Salyangoz boyunca askıya alınan önemli boşluk nedeniyle, cihaza herhangi bir zarar vermeden. Basınç ve performans düşüşü, her biri bir pervane ve bir difüzörden oluşan birkaç kademenin varlığıyla telafi edilir.

Faydalı: Pompanın her aşaması, çıkışındaki basıncı 5-10 metreye çıkarır. Bu durumda, tasarımın karmaşıklığı minimaldir: tüm pervaneler tek bir elektrik motoru tarafından döndürülür.

Seçiminde Yardım

Bir santrifüj kuyu pompası seçmek için nasıl ve ne tarafından?

Baş basıncı

Bu, bir cihazın bir musluk bulunmadığında bir su kolonunu kaldırabileceği maksimum yüksekliğin adıdır. Hangi değere yönlendirilmeli?

Gerekli basıncı hesaplamak için talimatlar oldukça basittir.

1. Pompanın derinliğinden yüzeye olan uzaklık temel değer olarak alınır. Not: ayna suyundan değil, pompadan. Su seviyesindeki dinamik değişiklikler dikkate alındığında, önemli bir derinliğe gömülür.
2. Ortaya çıkan değer 30 metre eklenir. Neden bu kadar çok?

Aşırı basınç, suyu özel bir evin ikinci veya üçüncü katına çıkaracaktır; ek olarak, sıhhi tesisat ekipmanının normal çalışmasını sağlayacaktır. Valfleri ve armatürleri durdurun, borularda aşırı basınç olmadığında çok zayıf çalışıyor.

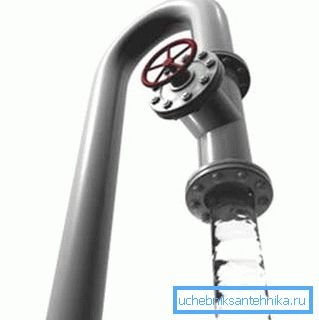

1. Hesaplanmamış zararlar için ek% 10 eklenir. Borular (özellikle birkaç yıl hizmet vermiş ve içinde pürüzlü olan çelik) belirgin hidrolik dirence sahiptir. Su kaynağı sisteminin, valfler, mikserler ve esnek gömleklerin dönüşlerinde basınç kaybolur.

Örnek olarak, bir kuyuya 10 metrelik bir derinliğe batırılmış bir pompa seçerken ne yönde hareket edeceğimizi hesaplayalım.

• Taban değeri yüzey için 10 metredir.
• Normal sıhhi tesisat işleri için gerekli olan 30 metreyi ekliyoruz ve üst katlara su getiriyoruz. 10 + 30 = 40.
• Hesaplanmamış zararlar için% 10'luk ilave bir tutar, hesaplanan kafa değerini 40x1.1 = 44 metre arttırır.
• Ortaya çıkan değeri büyük bir şekilde yuvarlaklaştırın. Açıkçası, 50 metrelik bir basınç sağlayan bir santrifüj pompa aramak zorundayız.

İlave kafa marjına ihtiyacım var mı? Hayır.

Birkaç sebep var.

1. Belirtilen kafa ne kadar yüksek olursa, pompa fiyatı da o kadar yüksek olur. Bunun için tamamen objektif bir sebep var: tasarım daha karmaşık hale geliyor, ek adımlar ekleniyor.
2. Daha büyük basınç enerji israfı demektir. İhbar, haklı değil.

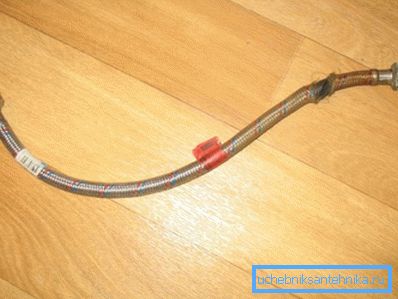

3. Son olarak, su tedarikindeki aşırı basınç sıhhi tesisat ekipmanları için tehlikelidir. Her şeyden önce - klozetlerdeki plastik giriş valfleri ve karıştırıcılara esnek bağlantılar için.

verimlilik

İdeal olarak, akış hızından (akiferlerden kuyuya su girişi) daha büyük olmalı, fakat pik boşaltımdan daha az olmalıdır.

Bu arada: büyük kapasiteli bir arabellek kapasitesinin varlığında, son öğe ihmal edilebilir.

Kuyu ve su akışının akış hızı nasıl belirlenir?

Kuyu başına ne kadar suyun girdiğine karar vermek için, onu sabit bir seviyeye boşaltmak ve su aynasının önceki işaretine dönmesi için gereken süreyi ölçmek yeterlidir. Sonraki - basit aritmetik.

1,6 metrelik bir çapa sahip bir kuyuda (standart betonarme halkaların boyutu) varsayalım, orijinal işaretinden 2 metre su pompaladık. Bir önceki seviyeye, tam olarak 1 saat içinde geri döndü.

Akış hızını dakikada litre olarak hesaplamaya çalışalım.

1. 1,6 ve 2 metre yüksekliğindeki su sütununun hacmi 3.1415x (0.8) ^ 2x2 = 4.02112 m3 veya yaklaşık 4000 litreye eşittir.
2. Her dakika 4000/60 = 67 litre su kuyuya ulaşır.

Ailenin su ihtiyacını nasıl değerlendirebilirim?

Bunları ölçmek için girişimde bulunmamak için, istatistiksel veriler veriyoruz. 3-4 kişilik bir aile için dakikada 40-50 litre sayılmalıdır. Aile üyelerinin sayısında bir artışla, su maliyetleri orantısal olarak artar; Bölgeyi sulama ihtiyacı ek olarak onları iki katına çıkarır.

Boyutlar ve üretici

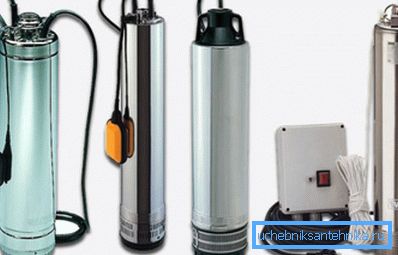

Bir kuyu için bir dalgıç pompa gövdenin çapı ile sınırlı ise, o zaman bir kuyu boyutları açısından, tam bir özgürlük vardır. Çapı daha büyük olan, aynı özelliklere sahip cihaz daha ucuzdur: motor ve pervanelerin çapındaki bir artışla, daha az kaynakla performans ve tork sağlamak mümkündür. Özellikle, motor sargısı basitleştirilir ve çark sayısı azalır.

Hangi üretici seçmeli?

Sadece iki önemli faktör vardır:

1. Maliyeti. Eğer bir drenaj pompası söz konusuysa, yanlı bir tasarruf söz konusu olabilir, çünkü arızalı bir cihazın kaldırılması önemsiz bir iş olmadığı için, markaları kovalamamak kesinlikle kabul edilebilir.
2. Servis merkezlerinin yeri. Vodomet’un ürünleri tarafından yetkilendirilen servis size yakınsa ve Grundfos servisi komşu şehirde bulunuyorsa, seçim açıktır.

İpucu: Şamandıra anahtarı çok kullanışlı bir eklentidir. Motoru kuyudaki su seviyesinde kritik bir düşüşle durduracaktır.

alternatifleri

Santrifüj pompa her zaman bir kuyu için en iyi seçim midir? Cevap belirsizdir.

Bir yandan, santrifüj şeması mükemmel performansı iddiasızlık ve mükemmel kaynak ile birleştirir. Öte yandan, alternatif çözümler oldukça somut avantajlara sahiptir.

Diyaframlı pompa

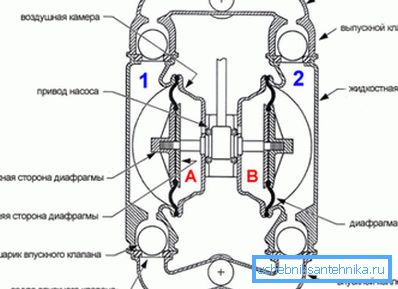

Bir veya iki diyaframlı ve çek valfli bir solenoidin tasarımıdır. Saniyede birkaç kez, solenoide güç verilir ve çekirdeğine tutturulan zar, suyu çalışma odasından besleme borusuna iter. Çekirdeğin geri dönüş stroğu bir yay veya ek bir elektrik devresi tarafından sağlanır.

Membran şemanın ana değeri - tasarımın sadeliğinden doğrudan gelen marjinal ucuzluk.

Kuyularda, diyafram pompaları iki özellik nedeniyle popülerlik açısından oldukça düşüktür:

1. Solenoidin ürettiği titreşim, kuyu duvarlarına zarar verir. Bagajın siltisini büyük ölçüde hızlandırır.
2. Membranlar cihazın çalışması sırasında deforme olduğundan, kullanım ömrü bir ila iki yıl ile sınırlıdır. Membranların değiştirilmesi oldukça basit bir işlemdir, ancak kuyu pompasının kaldırılması çok fazla değildir.

Bununla birlikte, kuyudaki kullanım, elbette, devrenin hem dezavantajlarını ihmal etmeyi sağlar.

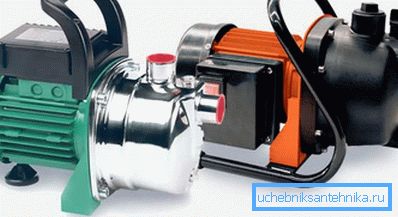

Yüzey pompası

Adından da anlaşılacağı gibi, bu cihaz bir yüzeye monte edilir; kuyudaki suyu yükseltmek için sert bir hortum veya boru indirilir.

Böyle bir düzenleme ne veriyor?

• Motorun su yalıtımı ile ilgili sorunlar tamamen ortadan kaldırılmıştır. Su sadece onunla temas etmez: elektrik motoru ve salyangoz uzayda birbirinden ayrılır, sadece şaft onları bağlar.
• Kaldırma ekipmanı gerektirmedikleri için onarım ve bakım büyük ölçüde basitleştirilmiştir.
• Pervane ve koklea gövdesi arasındaki yeterince büyük bir boşluk nedeniyle basınç eksikliği, bu durumda pratik olarak sınırsız olan lineer boyutlarını basitçe arttırarak telafi edilebilir.

Su seviyesinin üzerindeki pompa istasyonunun yerinin aşağı tarafı, bu suyun yükselebileceği derinliğin yedi ila sekiz metre ile sınırlı olmasıdır. Daha büyük bir diferansiyel motor ile sadece rölantide.

Ancak: küçük pompalar için meraklı bir modifikasyon sıklıkla kullanılır. Kuyuda yüzen adaya iliştirilmiş çerçeve üzerine kurulurlar. Yüzdürme, kalın köpük ile sağlanır; adanın büyüklüğü, neredeyse su aynasının alanına eşittir, yapının dönmesine izin vermez.

Operasyon özellikleri

Santrifüj pompayı su temin sistemiyle kendi ellerimle bağlayarak nelere dikkat etmeliyim?

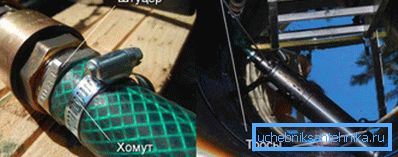

• En iyi kablolar paslanmaz çelikten yapılmıştır. Bir tona kadar gerilme mukavemetine sahiptirler; bundan daha fazlası: bu mukavemet, korozyon nedeniyle zamanla azalmaz.
• Pompa düşüyor ve kablo için kesinlikle yükseliyor. Güç kablosu ve basınç borusu veya hortumu plastik klipsli kabloya seçilir.
• Çıkıştan hemen sonra çek valf takılır. Aksi takdirde, güç kapatıldıktan sonra su besleme sisteminden gelen su kuyuya karışacaktır.

• Pompa sadece sulama için değil, aynı zamanda evde su beslemesi için kullanılıyorsa, boru hattına hidroakümülatör ve basınç sensörü dahil edilir. Bu durumda, güç, yalnızca sistemdeki basınç kritik bir değere düştüğünde motora sağlanacaktır.

Plan B: Su tedarik sistemine bir depolama tankı dahil edilebilir. Su besleme sisteminin üstüne monte edilir ve en basit şamandıra seviye sensörü ile tamamlanır.

Sonuç

Okuyucuya bazı noktalar açık değilse, bu makaledeki videoyu görüntüleyerek cevapları bulabilir. İyi şanslar!
