Bir kuyu için yüzey pompası: özellikleri, özellikleri,

Kuyulara yönelik yüzey pompaları, suların sığ bir derinlikten pompalanmasını sağlar, bu da ülke evleri ve banliyö alanlarının sahipleri için önemlidir.

Bu cihazların temel özellikleri ve özellikleri hakkında konuşacağız, ayrıca yüzey pompasını kuyuya nasıl monte edeceğimizi göstereceğiz.

Yüzey pompası

Cihaz ve amaç

Yüzey pompaları, diğer ucundan suya daldırılan emme hortumunun ucunda bir vakum oluşturarak su emmesi prensibine göre çalışır. Böylece, hortumun farklı uçlarındaki basınçta bir fark vardır ve emme tarafındaki tam vakumda, atmosfer basıncının değeri, yani yaklaşık 760 mm Hg olacaktır..

Merkür kolonunu bir su sütunu ile değiştirirsek, bu tür bir kolonun yüksekliği 10.3 metre olacaktır, yani emme tarafındaki tam bir vakum ile su 10.3 metreden fazla yükselemez.

Boru duvarlarına karşı sürtünme kayıpları ve sistemdeki eksik bir vakum göz önüne alındığında, böyle bir pompanın suyunun maksimum yüksekliği 9 metreden fazla olmayacak ve emme borusunun yatay kısmını dikkate alırsanız, gerçek çalışma yüksekliğinin 7 - 8 metre olacağı ortaya çıkmaktadır.

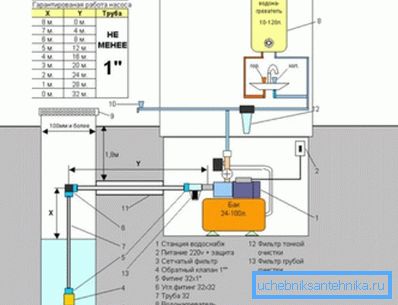

Dikkat edin! Parametreleri hesaplarken, yüzey pompasının kuyu mesafesini göz önünde bulundurun. Burada aşağıdaki formül uygun olacaktır: Y = 4 (8-X), burada Y, borunun yatay kısmının uzunluğudur, X emme yüksekliğidir. Yani, yatay bölümün dört metresi, bir metrelik bir asansöre eşdeğerdir.

Dikkat edin! Yukarıdaki hesaplamadan, yüzey pompasının, suyu 8 metreye kadar yüksekliğe çıkarmak için tasarlandığı sonucuna varabiliriz. Bu, bu cihazı açık su kütleleri, sığ kum kuyuları ve kuyularından su almak için kullanmanıza izin verir.

Tasarım gereği, dış pompalar üç ana türe ayrılır:

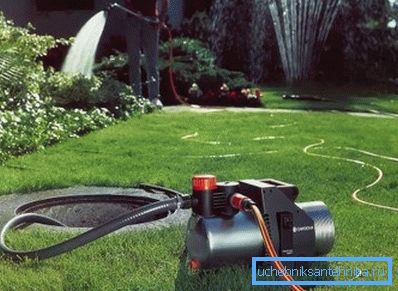

1. Girdap. Sistemde yeterince yüksek basınç oluşturabilen en kompakt ve pahalı olmayan cihazlar, ancak düşük verimliliğe sahiptir -% 45'ten fazla değildir. Sulama tesisleri ve sular altında bulunan suları pompalamak için kullanılırlar, ancak düşük verim ve düşük güvenilirlik, bu tür ekipmanların özerk bir su sağlama sistemi için kalıcı bir ünite olarak kullanılmasına izin vermez;
2. Santrifüj. Vorteksten en az daha az, ancak sıhhi tesisatın çalışmasını sağlamak için yeterli basınç oluşturan daha pahalı ve güvenilir cihazlar. Sürekli kullanım için yeterli güvenilirlik ile% 92'ye varan yüksek verimliliğe sahiptirler, bu da bu tür ekipmanların su temin pompalama istasyonlarının işletilmesinde kullanılmasına izin verir;

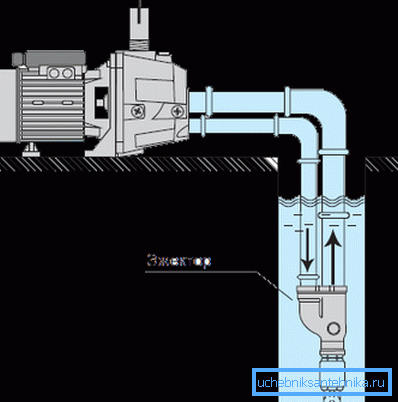

3. İtici. İki su devresine sahip: birinci sıvı devresindeki basınç farklılaşması nedeni ile ve dış ortamdan oluşturulan Bernoulli etkisi için ejektör meme beslenir - su absorbe - ikinci devre. Bu çözüm bizi derinlikte ejektör düşmesi ve sınırlı emme asansörlü sorunu çözmek için izin verir, ama şimdi bu amaçlar yüksek kalite / fiyat oranına sahip daha verimli dalgıç birimler için de kullanılır.

Gördüğümüz gibi, santrifüjlü pompa tasarımları en pratik olduğu ortaya çıktı, bu nedenle daha ayrıntılı olarak üzerinde duracağız.

Düzenlenmiş santrifüj ünitesi oldukça basittir:

• Şanzıman tahrik miline, biri delikli olan ortasına iki sürücü sabit olarak sabitlenir;
• Delik, eğimli plakaların lehimlendiği, diskler arası boşluk ile iletişim kurar, boşlukların ortasından kenarlarına kadar kanallar oluşturur; bunlar, besleme hortumuyla iletişim kuran bir toplayıcı tankına (difüzör) bağlanır;
• Diskin ortasındaki deliğe bir emme hortumu bağlanmıştır;
• Emme hortumu ve interdisk boşluğu sıvı ile doldurulur ve dişli tertibatı harekete geçirilirse, rotasyonun tersi yönde eğimli olan kanatlar, merkezden suyu merkezkaç kuvveti nedeniyle disklerin arasındaki boşluğun kenarlarına itmeye başlayacaktır;
• Sonuç olarak, tekerleğin merkezi ve giriş portu alanında ve kenarlar bölgesinde bir vakum oluşturulacak ve difüzörün boşaltma hortumu ile iletişim kurulacaktır - artan basınç alanı;
• Bu koşullar altında, sistem denge için çaba gösterecektir ve su, tekerleğin kenarındaki biriktirme tankından basma hortumuna basınçla itilecektir, tekerleğin merkezinde bir vakum oluşacak ve akışkan, emme basıncından atmosferik basınçtan dışarı akacaktır.

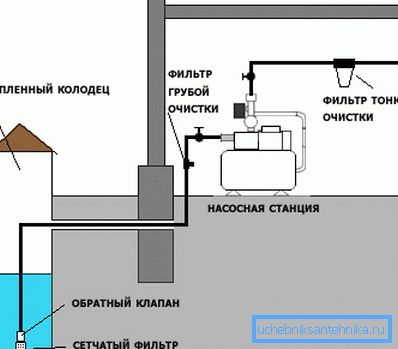

Sonuç olarak, sürekli bir sirkülasyon yaratılır ve su bir noktadan diğerine pompalanır, bu da elde edilmesi gereken şeydi. Bununla birlikte, evin otonom su besleme sisteminde çalışmak için, yüzey birimi kuyudan bağımsız olarak kullanılmamaktadır, ancak bir sonraki paragrafta daha ayrıntılı olarak tarif edilen bir pompa istasyonu monte edilmektedir.

Pompa istasyonu

Konut pompasının bir konut evinin su temin sisteminin bir parçası olarak normal çalışması için, bir toplama deposuna ve bir otomatik aktivasyon kontrol sistemine bağlanır. Bu, birim zaman başına birim başlama sayısını azaltmak için gereklidir.

Gerçek şu ki, motor sargısındaki gücü açtığınızda, ani akımlar olarak adlandırılan akımın büyüklüğünün tepe değerleri görünür. Bu akımlar, cihaz üzerinde tahribatlı bir etkiye neden olur, bu nedenle, elektrik motorunun çalışma kaynağı açısından bakıldığında, en az sayıda başlatma döngüsü ile çalıştığı daha iyidir.

Öte yandan, pompanın sürekli çalışması gerekli değildir ve ekonomik olarak kârsızdır, çünkü önemli miktarda enerji tüketir ve kuyuyu boşaltır. Açıkçası, sistemde belirli bir miktar su ve basınç oluşturulmalıdır; bu, sabit açma-kapama tesisatı armatürlerini ve musluklarını kapatacaktır ve sadece bu basınç belirli değerlerin altına düştüğünde pompa açılacak ve rezerv restore edilecektir.

Buna göre, depolama tankında belirli bir tepe basınca ulaşıldığında, pompa otomatik olarak kapanır.

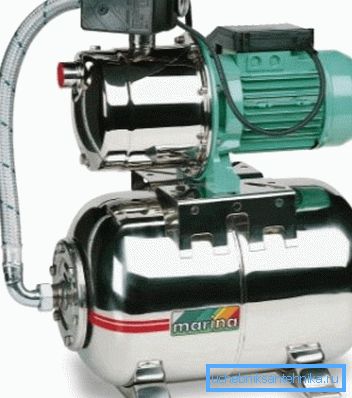

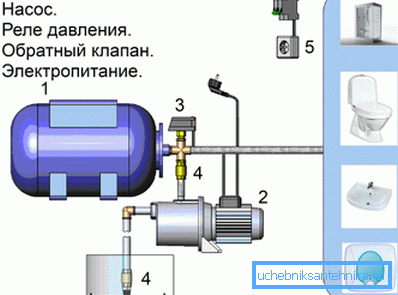

Bu yüzden pompa istasyonu cihazına geldik ve ana parçaları:

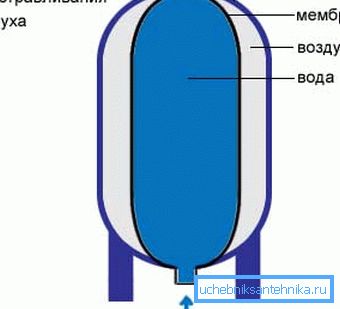

1. Hidroakümülatör veya alıcı. İçinde bir lastik ampul (membran) olan metal veya plastik bir tanktır. Armut çevresinde 3.5 atm sıkıştırılmıştır. Armuttan sağlanan hava ve su sürekli basınç altındadır;
2. Basınç şalteri Alt ve üst açma değerlerine ayarlanır ve alt sınıra ulaşıldığında, terminaller devreyi kapatır ve üst sınıra ulaşıldığında açılır. Sonuç olarak, pompa gücü depodaki kritik bir basınç düşüşünde açılır ve maksimum değer geri yüklendiğinde kapanır;
3. Basınç göstergesi Basıncı ölçmek ve röle ayarlarını ve otomasyonunu kontrol etmek için bir cihaz;
4. Santrifüj pompa;
5. Çekvalf ile emme hortumu ve sonunda filtre;
6. Verme (zorlama) hortumu;
7. Beş iğneli boğucu. Listelenen tüm parçaları tek bir sisteme geçirmek için gereklidir.


Dikkat edin! Yeterli bir birikimli alıcı ile sistem nadiren pompa ömrünü uzatır, bu da servis ömrünü önemli ölçüde uzatır ve motor starterlerinin ve terminal bloklarının servis ömrünü uzatır. Buna ek olarak, sıhhi tesisat sisteminde, basınç bariyerleri ve vanaları ve boru bağlantılarını koruyacak karakteristik su darbesi olmayacaktır.

Pompa istasyonunu kuyuya bağlama

Yüzey pompasını kuyuya kendi ellerinizle bağlamayı planlıyorsanız, adım adım talimat size yardımcı olacaktır:

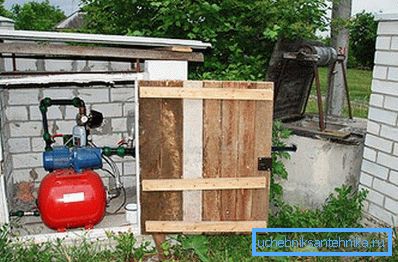

1. Pompa istasyonu (veya ayrı olarak pompa) sabit bir taban üzerine kuruludur ve bacaklar cıvata veya ankrajlarla sabitlenir. Cihazın titreşim aktivitesini azaltmak için tesisatın altına bir lastik paspas takılması tavsiye edilir;

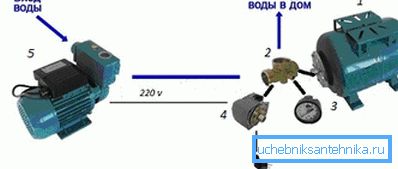

1. Pompanın çıkış (besleme) açıklığı, beş uçlu bağlantı parçasının inç çıkışına bir hortumla veya doğrudan bağlanır;

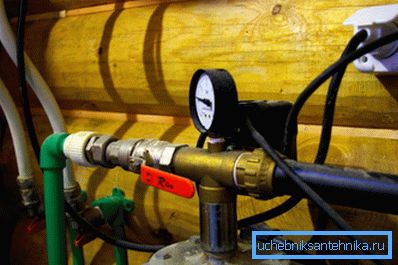

1. Hidroakümülatör tankı ayrıca, yumuşak bir hortum veya doğrudan kullanarak boğucuğun inç çıkışına bağlanır;

1. Kalan inç delik armatürü, iç su kaynağının borusuna bağlanır;

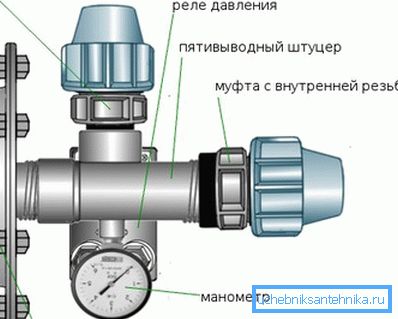

1. Deliğe mi? montaj vidası basınç göstergesindeki inçler;

1. Basınç şalteri nozulun kalan kullanılmayan son deliğine bağlanır;

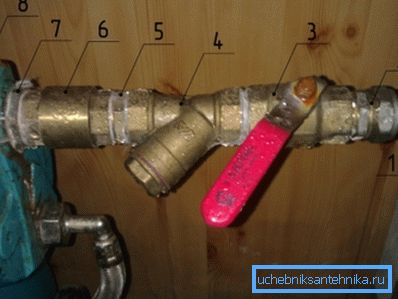

1. Pompanın emme portu su giriş borusuna bağlanır;

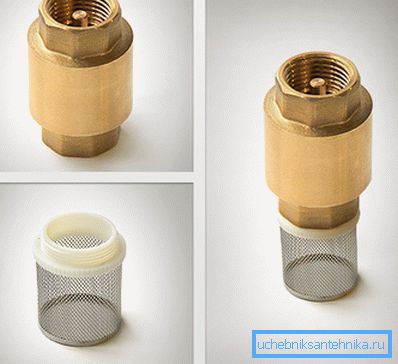

1. Su giriş borusunun ucunda bir çek valf ve kaba bir su filtresi bulunur ve kuyuya indirilir (tabana olan mesafe en az bir metredir);

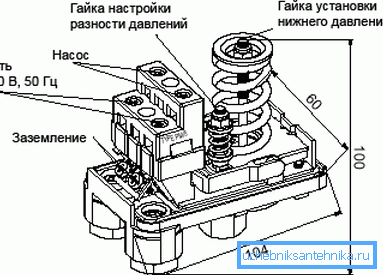

1. Pompanın güç kablosu, basınç anahtarının normal açık terminallerine ve rölenin kendisinin - 220 V elektrik prizine bağlanır;

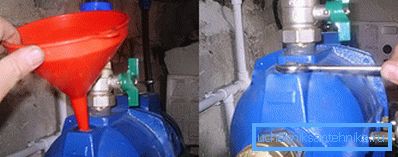

1. Pompanın çalışma alanı, gövdedeki özel bir delikten su ile doldurulur ve cihaz çalıştırılır;

1. Evdeki vinçler kapalı ve depoyu doldurmak için bekliyor. Depo dolduğunda ve pompa kapatıldığında, basınç göstergesi üzerindeki basıncı kesin;
2. Ardından musluklar açılır ve pompa tekrar açılana kadar su serbest bırakılır. Basınç şalteri dahil;

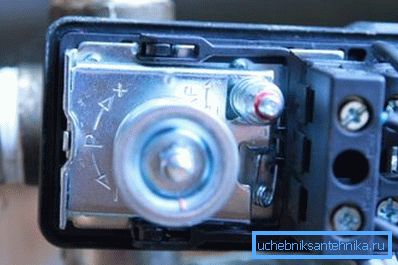

3. Son olarak, elde edilen basınç değerlerini alıcının pasaport verileriyle karşılaştırın ve gerektiğinde basınç anahtarını ayarlayın.

Dikkat edin! Boru bağlantı elemanlarının tüm bağlantıları, kapak somunları ile kaplin ve rakor ile tank arasında ve rakor ile su borusu arasında gömülü küresel vanalar bulunmalıdır.

Sonuç

Yüzey pompaları, sığ kuyu ve kuyulardan su temini için otonom su temin sistemlerinde yaygın olarak kullanılmaktadır. Kılavuzumuzun yardımıyla, kuyudan veya başka bir kaynaktan su temin etmek için bağımsız bir şekilde bağlantı kurabilir ve kurabilirsiniz. Bu makaledeki video yardımı ile sorunu daha ayrıntılı bir şekilde inceleyebilirsiniz.
