Bir kuyudan bir evin içine nasıl su çekilir - bütün bir iş

Özerk su temini gerekli ama çok önemli bir şeydir. Sadece kaynağı geliştirmekle kalmayacak, aynı zamanda gerekli basınç, kimyasal bileşim ve hacim parametrelerine sahip kesintisiz su beslemesini de sağlayabilirsiniz. Suyun kuyudan elinize nasıl getirileceğini ve gerekli ekipmanın nasıl bağlanacağını ve ayarlanacağını size söyleyeceğiz.

Özerk su tedarik sistemi

Ne oluşur

Özerk bir su sağlama sistemi, bir kuyusundan suyu yükseltmek, nakletmek, biriktirmek, gerekli basınç parametrelerini oluşturmak, sistemin tüm unsurlarının işlerini yönetmek ve koordine etmek için kullanılan bir takım araçlardır.

Modern teknik ve materyal kabiliyetleri, tamamen özerk ve otomatik bir su sağlama sistemi oluşturmayı mümkün kılar, bu yüzden böyle bir seçeneği göz önünde bulundururuz.

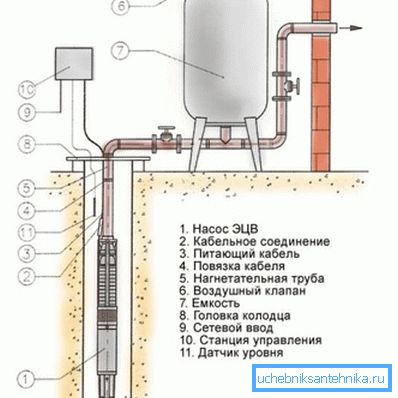

Bu nedenle, dibe boru hattının bileşimi şunları içerir:

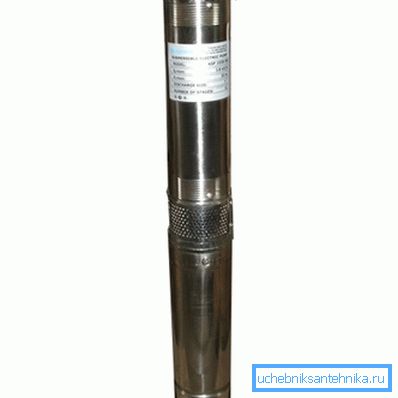

1. Derin kuyu pompası. Çoğu kuyucuk 8 metreden daha büyük bir derinliğe sahiptir, bu yüzden dalgıç biriminin kullanılması gereklidir;
2. Çift taraflı dış dişe sahip meme, çek valf ve pompa çıkışını kaldırma borusuyla bağlamak için bağlantı;
3. Su borusu. Kuyu derinliğine göre basınca dayanabilecek bir ürün seçmek önemlidir, metal-plastik veya polimer modelleri kullanmak daha iyidir, düşük basınçlı polietilenden (HDPE) yapılmış boruları tavsiye ederiz;
4. Pompanın motorunun ve kapalı kurşun girişinin (nem geçirmez terminal bloğu) güç kablosu;
5. Dikey borudan yatay bir boruya geçiş için uygun. Bu, boru tesisatının özelliklerine bağlı olarak bir diz veya bir tişört olabilir;

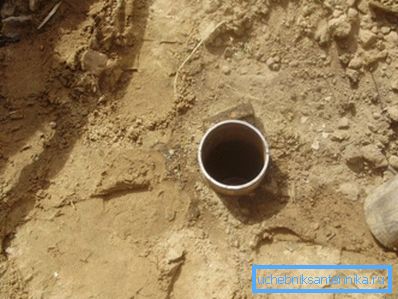

6. Boşluk payı kuyular. Bu ürün, boru ve kablolar için bir terminalin yanı sıra güvenlik kablosu için bağlantı elemanları ile vida terminalleri üzerinde kapalı bir kapaktır;
7. Suyu kaynağından eve taşımak için yatay boru. Burada aynı çapta bir PND borusu kullanmak daha iyidir;
8. Alıcıyı bağlamak için bir dizi bağlantı parçası: döner kaplinler, köşe filtresi, nipel. Boruların konfigürasyonuna bağlı olarak, bu kit değişebilir;
9. Hidroakümülatör tankı (alıcı) 200 litre. Bir basınç göstergesi ve basınç anahtarı ile donatılmış bir membran ile plastik ürünleri kullanmak daha iyidir;
10. Manyetik marş, terminalleri pompa güç kaynağı devresini kapatır / açar. Marş, alıcının basınç anahtarından çalışma akımı ile kontrol edilir. Büyük başlangıç ​​akımlarına sahip yüksek güçlü pompaları başlatmak için monte edilmiştir;
11. Cihazın manuel olarak başlatılmasını ve yeniden başlatılmasını sağlayan pompa kontrol istasyonu;
12. Su seviyesi, su seviyesinin izin verilen seviyenin altına düştüğünde, kuyudaki su seviyesi sensörü ve pompanın acil kapatma rölesi

Dikkat edin! Dalgıç pompa ve kontrol otomasyon elemanları en yüksek kalitede olmalıdır, bu yüzden şüpheli üreticilerin ürünlerini kaydetmeyi ve satın almayı önermiyoruz.

Daldırma ve pompa bağlantısı

Haydi işe düşelim.

İlk önce yüzeye bir su kaldırma sistemi kurmanız gerekiyor:

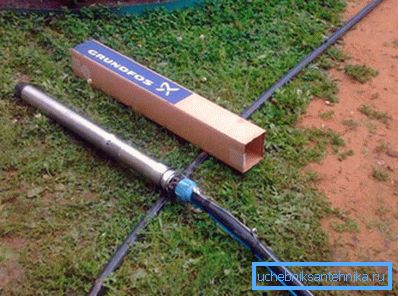

1. Pompayı alıyoruz ve çıkış açıklığında, nipeli bir dış vida dişi ile büküyoruz. Daha sonra, çek valfini nipel üzerinde sardık ve PND borusuna bağlanmak için kaplini vidalayın (bağlantı genellikle 32 / inç kullanılır);

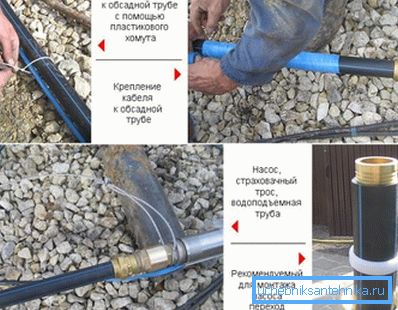

1. Kaplini, önceden kesilmiş bir su borusu ile bağlayın. Motor güç kablosu boru boyunca döşenir ve her 2 ila 3 metrede bant veya kelepçelerle sabitlenir;

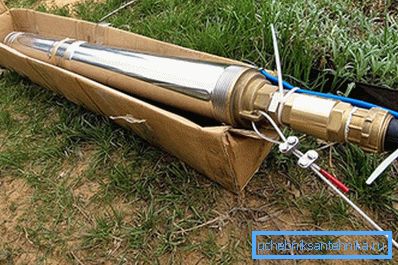

1. Pompa gövdesindeki montaj deliklerinde bir güvenlik kablosu (genellikle dahil) bulunur ve cıvataların üzerine iki klipsle sabitlenir;

1. Pompayı alıp yavaşça kuyuya boruyla indirip, gövdenin duvarlarına değmemeye çalışın. Dipteki mesafe en az 1 - 2 metredir. Kuyudaki dinamik su seviyesi, pompanın en az 5 metre üstünde olmalıdır;

1. Borunun üst ucu kuyunun deliğine vidalanır ve kelepçelenir, ayrıca bir kablo ile birlikte geliriz. Güvenlik kablosu, üst kapağın alt tarafındaki özel bir halkaya bağlanır;

1. Kabloyu 220 V ağa bağlarız ve pompanın test başlangıcını yaparız. Su hemen gitmezse - ağzınızla borunun dışına çekin, çek valf, sistemdeki hava nedeniyle çalışmamış olabilir;

1. Su giderse - ilk aşama tamamlanmış demektir.

  Dikkat edin! Pompa bir çek valf ile donatıldıysa, pirinç ürünle çoğaltmak daha iyidir çünkü daha güvenilirdir: iyi bir pompanın fiyatı riske maruz kalmayacak kadar yüksektir.

Yeraltı boru hattı

Şimdi, aslında, bir kuyudan bir eve nasıl su çekilir. Bu amaçlar için, bobinlerde satıldığı için polietilenden yapılmış bir borunun kullanılması daha iyidir ve gereksiz eklemlerden kaçınmak için istenen uzunlukta bir segment seçme olanağına sahip olursunuz.

Ayrıca, PND boruları ve bir dizi ek donanım için bir döner bağlantı da faydalıdır. Sadece kaliteli ürünler kullanın, İtalyan üreticilerin seçimini durdurmanızı öneririz.

Yani, kuyudan evlere boru döşemek için talimat:

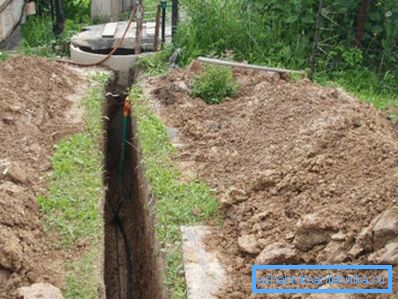

1. Toprak donma derinliğinde (her bölge kendine aittir, Rusya'nın orta bölgesi yaklaşık 5 metredir) kuyudan eve doğru bir çukur kazarız. En kısa düz çizgide iletişim kurmak daha iyidir, o zamandan beri döner yerleştirme istasyonlarına ihtiyacınız olmayacak ve malzeme tüketimi daha düşük olacaktır;

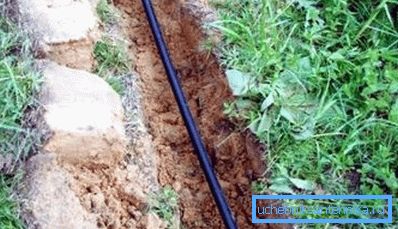

1. Açmanın dibinde kuyuya doğru hafif bir sapma ile 10–20 cm yüksekliğinde bir kum tabakası dökülüyor (% 1 yeterli olacaktır). Bu yatak üzerine bir boru koyduk;

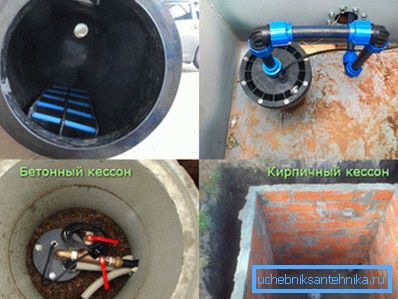

1. Hortumun bir ucunu kesonun içine geçiririz ve bir kaldırma borusuyla bir diz ve bağlantı parçaları yardımıyla bağlar.

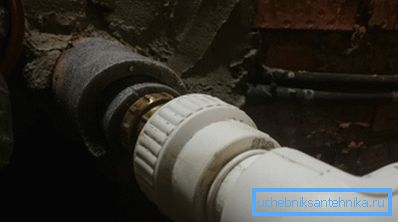

1. İkinci ucunu, evin veya tabanın temelindeki özel bir deliğe sokuyoruz, giriş noktasını plastik bir manşonla besliyoruz ve silikon veya diğer sızdırmazlık malzemeleriyle dikkatlice kapatıyoruz;

1. Boru 15 cm yükseklikte kaplanacak şekilde bir kum tabakası ile kaplanır, daha sonra siper toprakla kaplanır. Yerdeki taşlar düşmemeli, ram dolgu yapamaz.

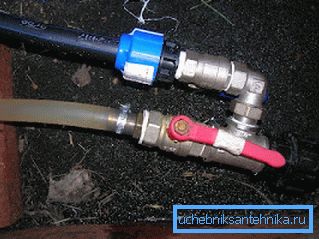

1. Borunun alt kısmında, kışın bölgeyi korumak için kuyudan su tahliyesi için bir tahliye vanası sağlanması daha iyidir.

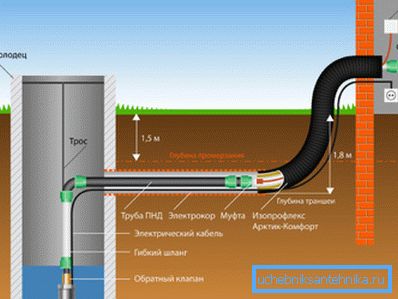

  Dikkat edin! Boru hattı toprak donma seviyesinin altında derinleşirse, bu durumda özel bir köpük polistiren kılıfla yalıtılmalı ve içine sıcaklık anahtarına bağlı bir ısıtma kablosu yerleştirilmelidir. Ayrıca yüzey üzerinde bulunan veya ona yakın olan bir giriş planı ile birlikte gelir.

Alıcı bağlantısı

Daha önce de belirttiğimiz gibi, su temin sistemi sadece tüketiciye su sağlamakla kalmamalı, aynı zamanda sıhhi ekipmanın normal çalışması için kabul edilebilir basınç ve performans sağlamalıdır. Dalgıç pompa yeterince yüksek bir basınç oluşturabilir, ancak kararsız olur ve valfin aniden kilitlenmesiyle bir hidrolik şok meydana gelebilir.

Ayrıca, pompa doğrudan su beslemesine bağlıysa, musluk herhangi bir sıhhi tesisat armatüründe (lavabo, lavabo, banyo, tuvalet vb.) Her kilitlendiğinde pompa motoru açılır. Bu, motorun servis ömrünü, pompanın mekaniğini ve rölenin veya marş motorundaki güç kapama noktalarını olumsuz etkileyecektir.

Bu nedenle, suyu basınç altında biriktirecek ve tüketiciye tedarik edecek bir hidroakümülatöre ihtiyaç duyulmaktadır. Cihazın tankındaki basınç belli bir seviyenin altına düştüğünde, basınç şalteri devreye girer, bu da pompa motoru besleme devresini kapatır ve gerekli su miktarını pompalar. Tankın kapasitesi 100 litre veya daha fazlaysa, ortalama bir aile sayısı için, pompa sayısı küçük olacaktır ve uzun bir süre dayanacaktır.

Kural olarak, alıcının tank hacmi tuvalet, sulama tesisleri ve diğerleri de dahil olmak üzere, musluk başına 20 litre oranı temelinde hesaplanmaktadır.

Boruyu eve girmeyi bıraktık. Devam et:

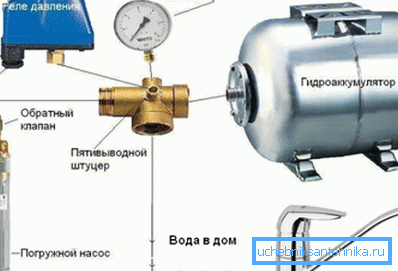

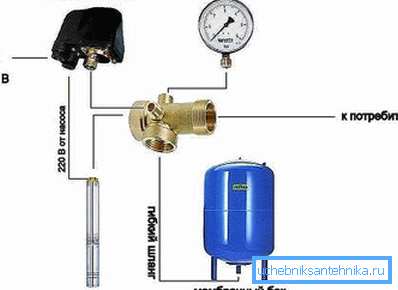

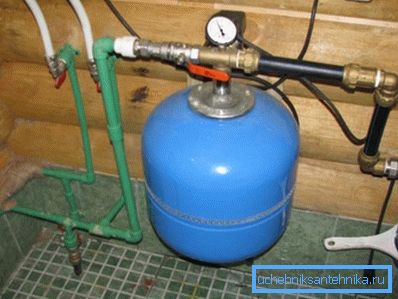

1. Borunun girilmesi, beş pimli bir bağlantıya sahip bir kuplaj üzerinden bağlanır. Kaplini, bir başlı somun ile nipelden bir inç deliğine geçiriyoruz;

1. Alıcının girişinde, istenilen uzunlukta bir boru segmenti ile uzandığımız bir köşe virajı sarıyoruz. Mümkünse, boru ve dirsek yerine, musluklu esnek bir hortum kullanırız;

1. Alıcı borunun ucu, herhangi bir serbest inç delik bağlantısı olan bir kapak somunu ile bir bilyeli valf aracılığıyla bağlanır. Eğer bir musluğa sahip bir hortum kullanılıyorsa, ucunun ucu sadece bir adaptörden (“Amerikan”) ağızlığın ağzına vidalanır;

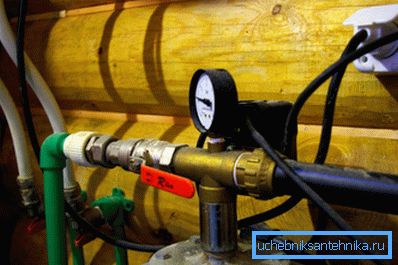

1. Deliğe mi? İnç, basınç göstergesini bağlar;
2. Boş bir deliğe mi? inç basınç şalterini bağlayın;

1. Dağıtım kuplajının kalan boş inç deliği, tüketiciye giden su kaynağına bir kapak somunu ile bir valf aracılığıyla bağlanır;

1. Pompanın güç kablosunu, başlatılacak ve kapanacak olan röle terminallerine bağlarız. Anahtarlama devresi basittir ve röle için talimatlarda açıklanmıştır. Bir marş gerektiğinde, bobini bir röle aracılığıyla beslenir ve pompa marş motorunun terminallerine bağlanır;

1. Ayrı ayrı, pompa akımını, motorun akımını çift marj ile başlatmak için tasarlanmış manuel bir şalter aracılığıyla besleriz;

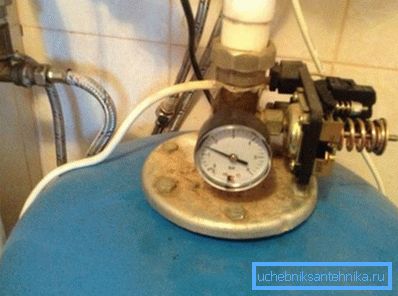

1. Manüel değiştirme anahtarını kullanarak, pompa ekipmanını çalıştırırız ve tank doluncaya kadar bekleriz ve sistem otomatik olarak pompa motor gücünü kapatır. Basınç göstergesindeki basıncı fark ediyoruz. Daha sonra birkaç musluk açıyoruz ve sistem tekrar pompayı çalıştırana kadar suyu aşağı indirip basınç değerini de düzeltiriz;

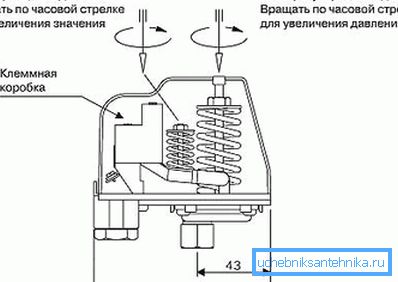

1. Elde edilen değerleri alıcının pasaport özellikleriyle karşılaştırır ve gerekirse röleyi ayarlarız.

Sonuç

Özerk bir su sağlama sisteminin kurulması, birçok aşamadan oluşan çok sorumlu bir görevdir. Yine de, tüm çalışma grupları, kılavuzumuzdaki noktaları izleyerek bağımsız olarak gerçekleştirilebilir (aynı zamanda bir kuyudan nasıl pompa alınacağını da öğrenin).

Bu makaledeki video, süreci daha net gösterir.
