Çelik vinç - tek şişede sadelik ve dayanıklılık

Çelik bilye şeklinde bir kilitleme parçasına sahip çelik musluklar, daha fazla dayanıklılık ve yapım kolaylığı ile ayırt edilir. Sıvı veya gaz akışını neredeyse anında kesebilme kabiliyeti, sadece günlük yaşamda değil, aynı zamanda endüstride de çok değerlidir - bu tür cihazlar hem normal bir dairede hem de güçlü bir kimyasal kuruluşta bulunabilir.

Bilyalı valflerin cihaz ve sınıflandırması hakkında kısaca

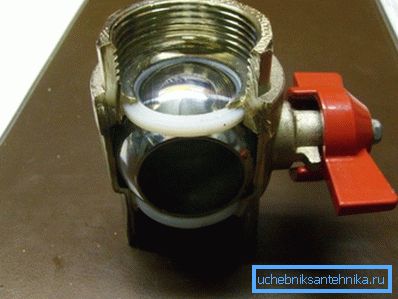

Tüm küresel çelik vanalar benzer bir tasarıma sahiptir - kilitleme elemanı, paralel kesilmiş segmentler içeren bir metal bilye şeklinde sunulur. Topun merkezinde bir delik vardır ve sıvı veya gaz akışının ayarlanması sadece sapı çevirerek gerçekleştirilir.

Dikkat edin! Geleneksel bir küresel vana sadece 2 çalışma pozisyonuna sahiptir - tamamen açık veya kapalı, sıradan vanalardan farkı budur.

Sınıflandırmaya gelince, bütün bunlar bölünmenin altında yatan kriterlere dayanır.

Yani, ekleme yöntemine göre, aşağıdaki gibi seçenekleri seçebilirsiniz:

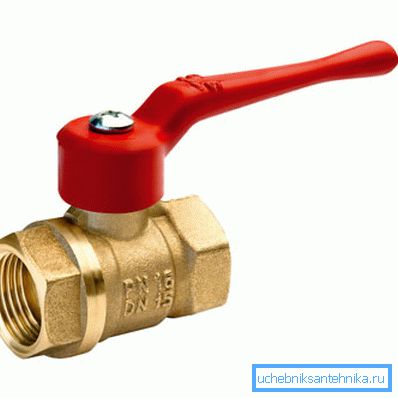

• dişli - Borular için normal bir kaplin olarak kurulur (her iki tarafta da bir iç dişli vardır, böylece borular sadece musluğa vidalanır). Bu tür bileşikler, montajın ve çalışma koşullarının kalitesine özellikle duyarlıdır, eğer titreşimlere ve basınç düşüşlerine maruz kalırsa, debriyaj modelini terk etmek daha iyidir. Böyle bir bağlantının sökülebilmesi nedeniyle, bu tür cihazlar özellikle su ve ısı boruları monte edilirken popülerdir;

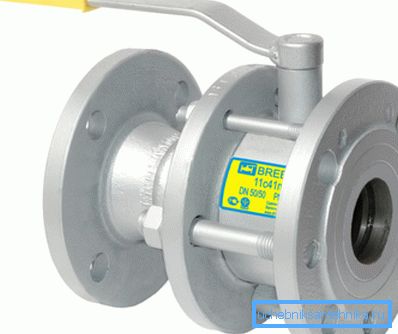

• flanş bağlantısı - delikli diskler uçlardan kaynaklanır ve borulara bağlantı cıvata yardımıyla gerçekleştirilir. Bir çelik bilyeli flanşlı valf biraz daha büyüktür ve bir debriyajdan daha ağırdır, ancak endüstride oldukça zor şartlarda kullanılabilir, kural olarak bu cihazları tercih eder;

• kaynaklı eklem - En nadir görülen tür olarak kabul edilebilir, tek parça sınıfına aittir. Sadece gelecekte değiştirilmesinin kesinlikle gerekli olmadığı durumlarda kullanılabilir. Güçlü olanlardan sadece, mekanik gerilime, titreşime, vb. Karşı direncin - doğru kaynak mukavemetinin, borunun metali kadar iyi olduğunun farkına varılabilir. Kaynak için bir çelik küresel vana genellikle çalışma koşullarının hızlı bozulmasına yol açmayacağı yerlerde kurulur, yani, nem normaldir, vb.

• Listelenen bileşiklerin çeşitli kombinasyonları mümkündür.. Örneğin, somun somunu, her iki tarafta bir kapak somunu olduğunu ve bunun da boş alan kıtlığı koşullarında bile kurulabilmesini sağladığını belirtmektedir. Choke-nut, vb. Gibi diğer kombinasyonlar da mümkündür.

Muslukları ve eylem ilkesine ayırabilirsiniz:

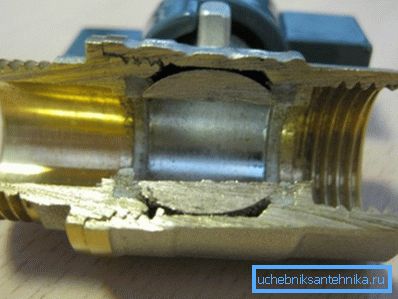

• Burç tıkaçları, yönünü değiştirmeden ve başka bir akımı karıştırmadan sıvı / gaz akışının basit bir geçişini sağlar. Şekil ve boyutuna bağlı olarak, tam delikli cihazlar ayırt edilebilir (deliğin çapı, borunun iç çapına eşittir) ve delik, borudaki geçitten daha küçük olan modellerdir;

• Açısal cihazlar - 90 derecelik bir açıyla akışını sağlar?

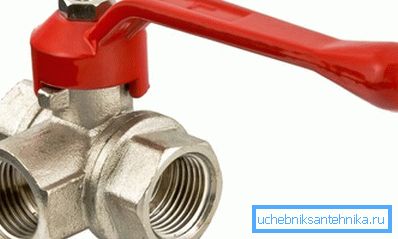

• üç yollu modeller - çelik üç yollu vana hem mikser hem de akış bölücü olarak çalışabilir (tasarımı aşağıda tartışılmaktadır).

Sınıflandırma, sap türüyle verilebilir. Küçük boyutlu vinçlerin kompakt kelebek biçimli kulplarla donatıldığı görülebilir, bunun sebebi, bunun nispeten az bir çaba gerektirmesidir. Ancak daha büyük cihazlar geleneksel bir tutamak ile donatılmıştır, bu sayede musluğu çok az bir çaba ile kapatmanızı sağlar.

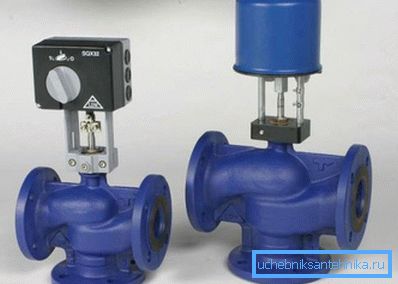

Dikkat edin! Sanayide, bazen, geniş alanın takılması, boş alan olmaması nedeniyle imkansızdır, bu gibi durumlarda, vincin çalışmasını düzenlemek için bir elektrikli tahrik kullanılmaktadır. Elbette, böyle bir cihazın fiyatı demokratik değildir.

Çelik küresel vana kullanımı ve kurulumu hakkında daha fazla bilgi edinin

Konvansiyonel verim modelinin çalışma prensibi yukarıda ele alınmış, 3 ve daha fazla boruya sahip vinçler, yani 3 yollu vanalar vb. Bu tür cihazlar daha karmaşıktır, ancak geleneksel vinçlere kıyasla daha fazla fırsat sağlarlar.

Üç yollu vanalar

Konvansiyonel bir supap vanasının 3 yollu bir sıvı / gaz akışını kontrol edebileceği maksimum, akışları ayırabilir veya karıştırabilir.

Aslında, bu ölçüt uyarınca, sınıflandırmaları gerçekleştirilmektedir:

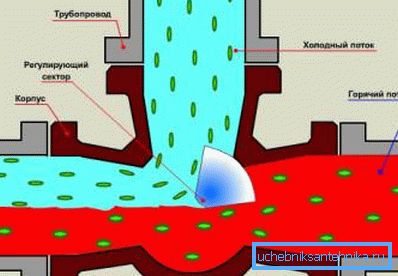

• musluk karıştırma - 2 sıvı akışını karıştırır. Bu tür cihazlar dairelerde sıradan karıştırıcılar olarak kullanılır. Daha karmaşık iç tasarıma rağmen, kurulumu basit kalır ve elle yapılır;

• separatörler - bu tür cihazlarda gelen sıvı akışı 2'ye bölünür. Ayrıca gelen akışı, bağlı sistemlerden birine tamamen yönlendirebilir. Bu, örneğin, ısıtma sistemindeki münferit devrelerin tamamen ayrılmasını mümkün kılar, bu aynı zamanda evde düşük sıcaklık ve geleneksel ısıtma kullanıldığında faydalıdır.

Vinç kontrolü için, manuel ayar ile en sık karşılaşılan modeller. Ancak bütçe bir sınırlayıcı değilse, o zaman otomatik bir ayarlama organize etmek oldukça mümkündür. Bunun için gereken her şey, odanın içinde bulunan bir termostatla ilişkili bir servo sürücüye kurmaktır.

Çelik vinç kurulum

Montaj talimatları son derece basittir ve sabitleme tipine bağlıdır (debriyaj, flanş vb.):

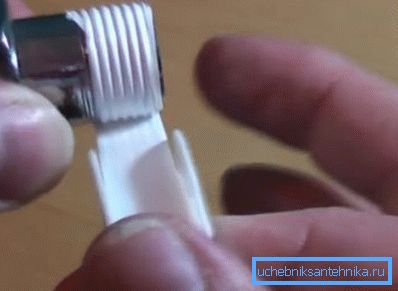

• Bir kapak somunu kullanıldığında, FUM bandının valf üzerindeki dış dişe sarılması yeterli olur, daha sonra bir conta, bir sızdırmazlık halkası ve boruya somun konur. Bundan sonra, sadece vana üzerindeki somun üzerindeki somunu vidalayacaktır;

• flanş bağlantısı durumunda, borudaki flanş ile bağlantı, bir tork anahtarı ile sıkılan yüksek mukavemetli cıvatalarla sağlanır. Vinç üzerindeki ve boru üzerindeki flanş arasında, her zaman bir sızdırmazlık contası bulunur, cıvataları her zaman sıkabilirsiniz, dikkat etmeniz gereken tek şey, tüm cıvataların aynı kuvvetle sıkılmasıdır.

Özetlersek

Tasarım, güvenilirlik ve dayanıklılığın basitliğinden dolayı çelik bilyeli vana, sadece tesisatçıların cephanelerinde değil, aynı zamanda endüstride de değerli bir yer edinmiştir. Tasarımında küçük bir gelişme (üç yollu modeller), bir borudan sıvı veya gaz akışını ayarlamak için neredeyse her türlü problemi çözmeyi sağlar.

Herhangi bir kişinin böyle bir cihazın montajı ile başa çıkabilmesi de önemlidir .. Bu makaledeki video, ısıtma sisteminde 3 yollu bir vana kullanmanın bir örneğini göstermektedir.
