Cork horoz: cihaz, uygulama, sorunlar

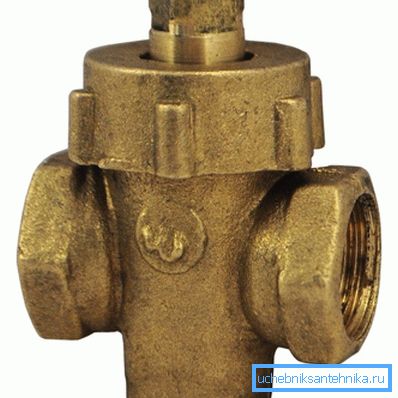

Bir koni (mantar) vinci nasıl? Bu ürünler nerede kullanılıyor? Mesela, örneğin, 11B6BK DU50 mantar vinci kullanılıyor mu? Isıtma ve su sağlama sistemlerinde vanaların bu elemanları, alternatiflerin arka planına karşı ne kadar iyi? Bu soruları cevaplamaya çalışalım.

Nedir o

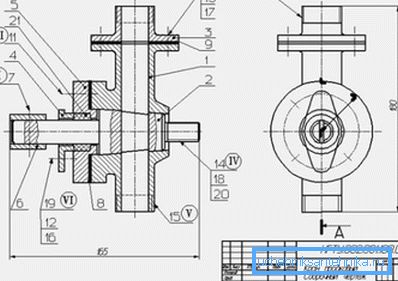

Şematik diyagram ve kullanılan materyaller

Bu, ana elemanı bir mantar olan bir kilitleme veya düzenleme cihazının adıdır - bir geçiş kanalı ile dolu veya kesik bir koni şeklindedir ve tüm yanal yüzeyler ile gövde ile temas eder. Boru hattı tarafından taşınan su, hava, gaz veya diğer ortama geçirimsizlik, tıpanın gövdesi ile duvarları arasında bir boşluk olmaması ile sağlanır.

Mantarlı vincin tertibatı, kayda değer bir sürtünme alanı ve sonuç olarak dönme için gerekli olan büyük bir kuvveti ifade eder. Açıkçası, büyük bir boru çapı ile, kabul edilemez ölçüde büyük olacaktır; Sadece bu değil: yapışan yüzeyler direnci daha da artıracaktır.

Bu nedenle düşük sürtünme katsayısına sahip korozyona dayanıklı malzemeler - dökme demir ve pirinç - geleneksel olarak mantar vinçleri imal etmek için kullanılır.

Lütfen dikkat: tasarım özellikleri ve kullanılan metallerin düşük mekanik dayanımı nedeniyle, mantar vinçlerinin çapı nadiren 100 mm'yi aşar ve çalışma basıncı 16 atmosferdir.

İstisnasız kurallar yoktur: İstenirse, çelik bir kutuda satışa 200 milimetrelik bir çapa sahip bir cork-through vana bulunabilir.

Ancak, bodrumda bulunan bu vanalar, o yapmak için çok az şey vardır:

• Tüpün dönüşünü kolaylaştırmak için bir direksiyon simidi ile vites kutusu kullanılır.
• Mantar hala dökme demirden yapılmıştır: eğer iki çelik eleman birbirine bağlıysa, vites kutusu bile bunları kırmaya yardımcı olmaz.

Durumda sızdırmazlık

Valf, boru hattındaki su veya gazın hareketini engellediğinden, anlaşılması kolaydır. Dış ortamda sızıntıların olmaması nasıl sağlandı?

gerginlik

Tapa, valf gövdesinden geçerek geçer. Vidalanan somunu sıkarken vidalı sapı, kapağa büyük bir kuvvetle bastırarak bastırır. Bir boşluğun olmaması, hem valf boyunca boru hattından hem de dış ortama sızıntının olmamasını garanti eder.

Merakla: vana çalışırken, taşlama yüzeylerinin kalitesi zamanla gelişir.

bahar

Rus dairelerinin çoğunda gaz sobası üzerinde görülebilen gaz mantarı koni valfı biraz farklı şekilde düzenlenmiştir: mantar gövdesine bir yay ile değil, bir somun ile bastırılır. Yağlama ile birleştiğinde küçük bir sıkma kuvveti, durdurucuyu çevirmek için ılımlı bir çaba sağlar; Bununla birlikte, yapının maksimum çalışma basıncı küçüktür.

bez

Son olarak, ısıtma ve su tedariki için büyük ölçüde bir mantar ve gland valfi kullanıldı: gövde etrafına salmastra bileziği sızıntı olmadığından emin oldu. Kural olarak, örgülü grafit bezi kullanıldı.

Ambalajın kenetlendiği yol genellikle valf malzemesine bağlıdır:

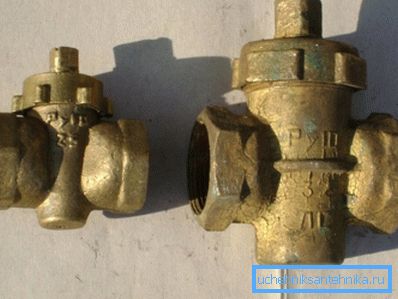

• Pirinç ürünleri kıvrımlı somun kullanılır.

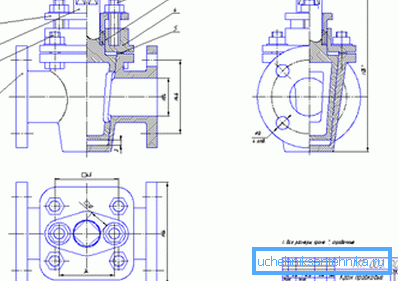

• Mantarlı dökme demir bir vinç, salgı bezini sıkmak için rakor pabuçlarına basmak için sık sık bir çift cıvata kullanmıştır.

Vücudu boru hattına bağlama yolları

Aslında sadece iki tanesi var:

• flanş. Bitişik flanşlar birbirine dört ila sekiz cıvata ile çekilir; sıkılık bir paronit veya lastik conta ile sağlanır.
• Dişli veya bağlantı. Sızdırmazlık için sıhhi keten ve suni sızdırmazlık malzemeleri kullanılır.

Bağlantı borusunun nominal çapına bağlı olarak, vananın uzaktan kumandası (şartlı geçiş) belirtilir. Yerli belgeler metrik sistemi kullanır; Uzaktan kumanda, boru hattının iç çapına yaklaşık olarak milimetre cinsinden karşılık gelir. İthal edilen mallar daha sık olarak inç cinsinden işaretlenir:

uygulama

Çeşitli uygulamalarda mantar vinçlerinin kullanımına örnekler verelim.

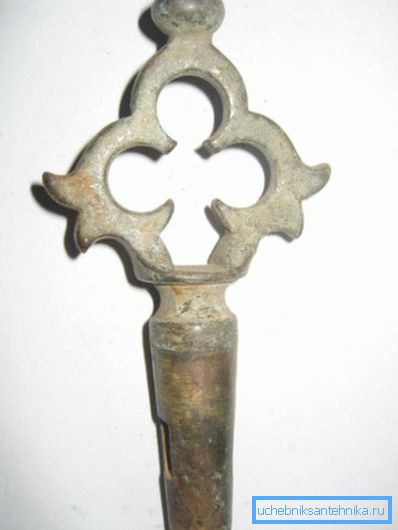

• En belirgin örnek semaver musluktur. İçindeki mantar, vincin gövdesinde sadece kendi ağırlığı ile tutulur.

• Bir manivelalı şalterli Sovyet tarzı karıştırıcılar kullanım için çok rahat değildi ve çoğu zaman akıyordu; ama pratik olarak oynanamazlardı. Bir kolu veya mantarı kırmak önemsiz bir görev değildi.
• Dairelerdeki sıcaklığı ayarlamak için üç yollu tapa vanaları kullanıldı: konuma bağlı olarak, soğutucudan akan akümülatöre bir jumper aracılığıyla ya da tamamen bloke olmasına izin verildi.

Bu arada: vincin son işlevi Kruşçev tarafından inşa edilen konut sitelerine hizmet eden mekaniğin şiddetli nefretinin sebebiydi. Yükselticideki kiracılardan hangilerinin musluğu tıkadığını anlamak hemen mümkün değildi.

• Sovyet tipi gaz vinçlerinden daha önce bahsettik. Daha sonra vidanın arka planına karşı olan mantar valfı daha sonra çok daha güvenilir görünüyordu ve sızıntı garanti etmiyordu.
• Son olarak, vidalı valf ile birlikte, mantar doldurma kutusu, son yüzyılın 80'li ve 80'li yıllarındaki ısıtma ve su besleme sistemlerinin stop vanalarının en yaygın elemanıydı. Özellikle, malzememizin başlangıcında belirtilen 11B6BK DU50 valfının büyük oranda kullanıldığı anlaşıldı: asansör düğümlerinde sıcak su temini ve ısınma üzerine yerleştirildi.

Güçlü ve zayıf yönleri

Mantar muslukları sıhhi tesisat alternatifleriyle karşılaştırıldığında neye benziyor?

Onların adresinde övgü ile başlayalım.

şekerleme

• Vidalı valflerden farklı olarak, su akışı yönünde belirli bir yönde yönlendirilmeleri gerekmez. Boşluk valfi, eksikliği nedeniyle basitçe tehdit etmez.
• Bir trafik sıkışmasında düz ve geniş bir kanal, bir vida valfindeki sargı geçişlerinden farklı olarak, oldukça ılımlı bir hidrolik direnç oluşturur.
• Aynı nedenden dolayı, mantar vanaları asla kireç, kum ve pas ile tıkanmaz. Çöpte sadece onların içinde kalmak için hiçbir yer yok.
• Modern küresel vanalardan mantar, yüksek sıcaklıklara karşı daha fazla direnç gösterir.

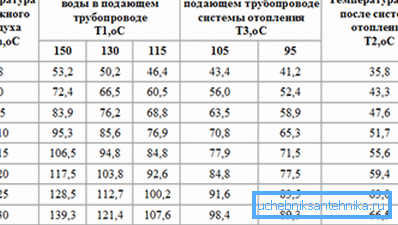

Bu arada: 150 C, küresel vana için maksimum değerler, kış soğukunun zirvesinde ısıtma ana besleme hattındaki sıcaklık sınırıdır. Daha yüksek değerler sadece şu anda sadece birkaç endüstriyel işletmede kullanılan buhar ısıtma sistemlerinde elde edilebilir.

eksileri

Yazarın ısıtma ve su sağlama sistemlerinde mantar valfleri konusundaki deneyimi, aşağıdaki ana şikâyetlerin bunlarla ilgili formüle edilmesini mümkün kılmaktadır:

• Ve uzun bir boşta kaynayan demir ve pirinç vanalar. Beş yıllık bir hareketsizlikten sonra onları döndürmek, sgon üzerindeki ipliği yırtılabilen bir çaba gerektirir.
• Kötü çalışma süresi geçtikten sonra, valfın en küçük dönüşü salgı boyunca su sızmasına yol açar. Evet, bu bir sorundur - tüm ürünler için doldurma kutusuyla ortak; Bununla birlikte, bir vidalı valf durumunda, tam açıklığı ile çözülür. Burada bezi tekrar doldurmanız gerekiyor.
• Bu arada, salmastra hakkında: sadece ilk önce suyu engelleyip bırakarak doldurabilirsiniz. Talimatın nedeni nedir? Valfi basınç altında açarsanız, değiştirilen fişin su akışının önündeki yüzünüze uçması muhtemeldir. En iyisi, soğuk, en kötü ihtimalle, kavurucu sıcak.

Karşılaştırma için: kendi ellerinizle tıkanmaya yetecek kadar doldurmak için zemin yanaklarına sahip valf.

• Açılma (gerginlik) valfi, açılmadan veya kapanmadan önce, su sızıntısı ile birlikte gevşetilmelidir. Özellikle vana altındayken dokunmak. Germe somununu gevşetmezseniz, dişi mantardan koparmak için gerçek bir şans vardır.
• Döndürme çubuğu ayarlanabilir, korna veya (çoğunlukla) gaz anahtarı ile alınmalıdır. Sonuç olarak, sıklıkla kullanılan vinçler, çubuk stokunun üzerinde, neredeyse hiç bulunmayan yuvarlaklar tarafından kolayca tanınabilir.
• Tüm bunlar için, mantar valfinin fiyatı daha düşük değildir ve genellikle aynı boyuttaki top karşıtından daha yüksektir.

Sonuç

Bulgular oldukça hayal kırıklığı yaratıyor. Eski tasarım, sıhhi tesisat haberleşme pazarı için savaşı çoktan kaybetti ve sadece son derece uzmanlaşmış endüstriyel boru hatlarında kullanılabilir.

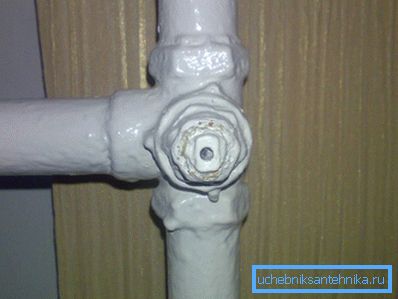

Radyatörün altında üç yollu bir mantar valfinin bulunduğu evlerde, sadece besleme hatlarını en kısa zamanda değiştirmeyi tavsiye edebiliriz.

Her zaman olduğu gibi, bu makaledeki videoda okuyucu ek tematik bilgi bulabilir. İyi şanslar!
