D20 küresel vana - bir vinç seçerken nasıl bir hata yapmamak
Valfleri seçerken dikkate alınması gereken anahtar parametrelerin sayısı, çaptır, bu boyut borunun boyutlarına tam olarak uymalıdır, aksi takdirde eklemin sıkılığını unutabilirsiniz. Hazırlıksız bir kişi için, “koşullu çap” ya da lümen büyüklüğü gibi bu tür ifadelerin kullanılmasından dolayı bazı karışıklıklara neden olabilir, bu nedenle başlangıçta bu sorunun açıklığa kavuşturulması gerekir.
Küçük eğitim programı
Her biri çap kavramına aşinadır, ancak nominal çap (D veya DN) kavramı boruların yanı sıra durdurma ve kontrol valfleri için kullanılır. Örneğin, sıhhi tesisat depolarında 20 mm'lik bir bilyeli valfin tanımı, boşaltma miktarını ifade eder.

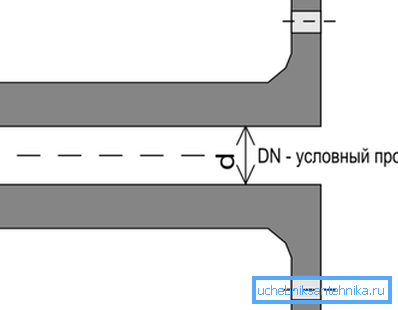

Bu konsept ile en yakın standart değere yuvarlanan iç çap ifade edilir. Standart DN değerlerinin tam listesi GOST 28338-89'da bulunabilir, minimum değer 2.5 mm'dir ve maksimum 4000 mm'dir.
Ana kafa karışıklığı, vakaların% 99'unda gerçek iç çapın, nominal (koşullu) olana eşit olmaması gerçeğinden kaynaklanmaktadır. Örneğin, dış çapı 159 mm olan standart bir su-gaz metal borusu alıyorsak, o zaman boşluğun gerçek boyutu duvar kalınlığına bağlı olacaktır. Böylece, 6 mm'lik bir metal kalınlığında, 147 mm'ye ve 8 mm'lik bir duvarla - 143 mm'ye eşit olacaktır.
Fakat standartta verilen değerlere bakarsanız, aynı nominal çapın (DN150 (veya DN150)) bu iki durum için de uygun olduğu ortaya çıkar. Aynı prensip aynı zamanda daha küçük boyutlarda da çalışır, bu vanaları seçerken dikkate alınmalıdır. Örneğin, bir bilyeli valf (DN 20) 20 mm nominal büyüklüğe sahiptir, yani sadece ilgili çapa sahip bir boruya monte edilmek için uygundur.
Dikkat edin! İlk bakışta, böyle bir notasyon gülünç görünüyor, ama öyle değil. Aslında, standart değerler arasındaki adım, sonraki her bir lümen değerinin çıktısının yaklaşık% 60-70 arttığı şekilde kabul edilir. Bu, su, gaz ve ısı boru hatlarının hesaplanma aşamasında boru hattının seçimini kolaylaştırır.

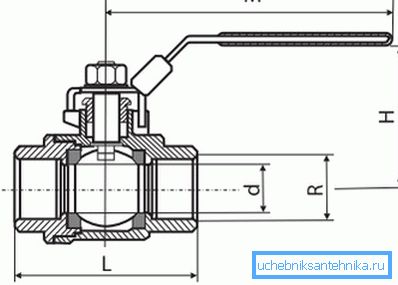

Cihaz, küresel vana seçimi ve kurulumu
Böyle bir cihazın yapısı için, büyüklüğüne bağlı olarak değişmez. Bazen bir topuz yerine, topu döndürmek için bir elektrikli sürücü kurulmazsa, büyük bir düğme boş alan olmaması nedeniyle basitçe döndürülemez.
Seçim yaparken nelere dikkat edilmelidir?
Belirli bir küresel vana modelinin seçimindeki bir diğer zorluk, inç boyutlarının metrik değere dönüştürülmesi ve uygun DN değerinin (DN) seçilmesi olabilir. Örneğin, DN20 küresel vana, 26.8 mm'lik bir dış çapa sahip bir VGP borusuna montaj için uygun olup, diş boyutu eşittir? santim.
İpin inç boyutlarının, DN'nin ve borunun dış boyutunun yazışmaları tabloda verilmiştir.
Koşullu geçit ve borunun dış çapı arasındaki ilişki
AIV borunun ölçülen çapı, mm | Çelik boru çapı, mm | PEX - çapraz bağlı polietilen, metal-plastik borular, mm | Takviyeli yazılımdan borular (PPR a20), mm | Polipropilen boru PP20, mm | PP boru PP16, mm | Nominal çap, koşullu geçiş (DN veya DN), mm | Diş çapı |
22.0 | 15 | 20 | 20 | 25 | 20 | 15 | 1/2 |
28,0 | 20 | 25 | 25 | 32 | 25.32 | 20 | 3/4 |
32.0 | 25 | 32 | 32.40 | 40 | 40 | 25 | 1 |
42,0 | 32 | 40 | 40,50 | 50 | 50 | 32 | 1? |
50.0 | 40 | 50 | 50.63 | 63 | 63 | 40 | 1? |
63.0 | 50 | 63 | 75 | 75 | 75 | 50 | 2 |
Dikkat edin! Tablo, yalnızca özel yapımda kullanılan en yaygın boyutlara yönelik verileri gösterir.
Tablo, aynı tipteki vanalarda bile farklı tipteki borular arasında önemli bir tutarsızlık göstermektedir. Bu, boruların farklı duvar kalınlıklarının yanı sıra, iç çapın metal çubukta, ancak plastik ürünler için - dış çapta gösterilmesiyle açıklanmaktadır.
Ve basit bir küresel vana fiyatının küçük olmasına rağmen (basit polipropilen modelleri 200 rubleden daha ucuza mal oluyor), bu inceliklere hemen dikkat etmek daha iyidir.
Polipropilen vinçlerin özellikleri
Nispeten yakın zamanda, PP küresel vanalar piyasada ortaya çıktı. Bu tür cihazlarda, kilitleme parçasının tasarımı değişmeden kalır - deliklerle aynı metal küre, ancak gövde polipropilenden yapılır. Bu durumda, boşluk miktarını gösteren sayıdan önce, kullanılan malzemenin türünü gösteren bir kısaltma takip eder.
Örneğin, PPRC 20 küresel vana girişi, gövdenin tip 3 polipropilenden (rastgele kopolimer) yapıldığı ve nominal çapın 20 mm olduğu anlamına gelir.
Dikkat edin! Metal gövdeli geleneksel bir modelin montajı için, genellikle sökülebilir bağlantılar kullanılır. PP analogunda bağlantı lehimlenerek kullanılması mantıklıdır.
Kurulum talimatları, geleneksel PP boruların bağlantısından farklı değildir:
- bağlantı için özel “havya” kullanılır. Bu tür bir cihazın ısıtma elemanı, farklı çaplardaki boruları koymak mümkün olacak şekilde tasarlanmıştır. Musluk ve boru, ısıtma elemanına konur ve kısa bir süre için ısıtılır;
- Bundan sonra her iki öğeyi de hızlı bir şekilde havyadan çıkarmanız ve borunun ucunu musluğa sokmanız gerekir.. Polipropilen yeteri kadar ısındığında, montajın bir kısmı montaj sırasında sıkılmalıdır, bu normaldir.
Yukarıdaki bağlantı en basit olarak kabul edilir, ancak kusurları yoktur. Ana önemli yerel direnişin oluşumu olarak düşünülebilir. Örneğin, bir borulu bir bilyeli valf (PP 20) varsa, boru (Du) sadece 15 mm'ye ve vinçte (20 mm'ye) eşit olacaktır.

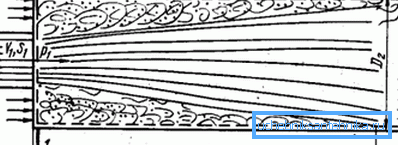

Buna göre, akış derz içinden geçtiğinde, çaplardaki farklılık nedeniyle, girişte türbülans oluşacak ve çıkışta kaynakta artan bir yük oluşacaktır.
Bu 2 şekilde önlenebilir:
- ayrılabilir bir bağlantı kullanarak, örneğin, aynı Amerikan;
- PP kaplini kullanarak, bu durumda, kaynak kullanabilirsiniz. Bir kaplin kullanılması, boru ve musluğu uçtan uca bağlamanızı sağlar, böylece hiçbir şey akışa engel olmaz. Bu yöntemlerin hiçbiri, sürecin kendisini karmaşıklaştırmaz, bu nedenle kurulum elle yapılabilir.
Özetlersek
Bir bilyeli valf seçimi ilk bakışta göründüğü kadar kolay bir iş değildir. Metrik ölçüleri inçe ve tersi dönüştürebilmek için nominal ve gerçek çaplar gibi kavramlar arasındaki farkı açıkça anlamanız gerekir.
Önerilen bilgiler, vanaların ve kontrol vanalarının tanımını karıştırmaz ve doğru seçimi sağlar. Bu makaledeki video, farklı tipte küresel vanaların kısa bir özetidir.
