Dış su temini ve kanalizasyon şebekeleri: yasal

Harici su ve kanalizasyon şebekelerindeki hangi SNiP şu anda yürürlükte? Uyguladıkları tasarımcı ve kurucuların gereksinimleri nelerdir? Dış mekan malzemeleri hangi malzemelerden yapılmıştır? Kanalizasyon sistemleri nelerden oluşmaktadır? Bu soruları cevaplamaya çalışalım.

Düzenleyici belgeler

İlgilendiğimiz bölgede iki SNİP var:

• Su temini ve kanalizasyon numarası 3.05.04-85 dış ağların tasarımı üzerinde SNiP.
• SNiP 02.04.02-84, dış su temini inşaatı için gereksinimleri içerir.

Ek olarak, dışarıdan gelen ilgi ağlarının çalışma çizimlerini hazırlamak için ayrı bir GOST var. GOST 21.604-84 1 Temmuz 1983'te faaliyete geçti ve bu gün için geçerli olmaya devam ediyor.

Her iki belgenin temel gereksinimlerini inceleyelim.

SNiP 3.05.04-85

SNiP'ye göre harici su şebekesi ve kanalizasyon şebekelerinin kurulumu nasıl yapılmalıdır? Boru hatlarının elemanlarını koruyucu bir kaplama ile hareket ettirirken, kaplamanın hasar görmesini engelleyen yükleme ve nakliye yöntemleri kullanılmalıdır.

Siperdeki boruların yerleşimi, yabancı cisimlerin içeriye girmesini engellemelidir. Boru hattını monte etmeden önce, elemanları içeriden kontrol edilir ve herhangi bir kontaminasyondan arındırılır.

Basınçsız boru hattını, engebeli arazide çan biçimli borulardan monte ederken, eğimden yukarı doğru yuvalarla döşenmelidir. Bu durumda bağlantının basınçsızlaştırılması sırasında talimatın daha düşük bir sızıntı olasılığı ile ilişkilidir.

Boru hattının düz kısımlardaki düzgünlüğü bir ayna kullanılarak açıklık açısından görsel olarak kontrol edilir.

Projede tespit edilen boru hatlarının eksenlerinin pozisyonundan izin verilen maksimum sapmalar şunlardır:

Basınç boru hatları, iki koşula bağlı olarak hafif bir ark veya eğri halinde döşenebilir:

• Lastik contalı soket borulardan monte edilirler..

• Her bir soket üzerindeki dönme açısı 600 mm çapa ve çapı 600 mm olan 1 açısal dereceye kadar 2 açısal dereceyi aşmaz..

Yuvaları kesiyorken, borular merkezdedir, böylece soketteki yuva genişliği tüm çevre boyunca aynıdır.

Kaynaklı çelik borular, kaynağın (düz veya spiral) en az 100 mm'lik bir yer değiştirmesiyle monte edilir. İstisna, içte ve dışta kaynatılmış bir dikiş içeren borulardır.

Dış su tesisatı ve kanalizasyon şebekeleri, kalay veya bitümlü kablo ile sızdırmazlık elemanlarının sızdırmazlığı ve asbestli çimento harcı ile sızdırmazlık sağlayan kauçuk contalar olmadan dökme demir borular kullanılarak döşenir. Benzer şekilde, bağlantı beton ve betonarme boru hatlarını tamamlamıştır.

Ancak, küçük çaplı bir boru hattını kendi elleriyle birleştirirken, borular için sıhhi silikon dolgu macunu kullanmak çok daha kolaydır.

SNiP 02.04.02-84

Ev kullanımı için sağlanan suyun kalitesi GOST 2874-82'nin tüm gereksinimlerini karşılamalıdır.

Not: Bu belge şu anda sonlandırılmıştır. Su kalitesi için gereklilikler SanPiN 2.1.4.1074-01'de bulunmaktadır.

Bir su temini sistemi tasarlarken, aşağıdaki su tüketim normlarından biri devam etmelidir:

Baş, aşağıdakilerden daha az olmamalıdır:

• Tek katlı bir binanın girişinde - 10 metre.
• Çok katlı binanın girişinde - binanın her katında 10 m + 4 metre.
• Sokak sütununda - 10 metre.

Alçak katlı binaların bulunduğu bir alanda çok katlı bir bina inşa ediliyorsa, kendi pompa istasyonu ile birlikte verilir.

Su kaynakları şunlar olabilir:

1. Kanallar, nehirler.
2. Göller, göletler ve rezervuarlar.

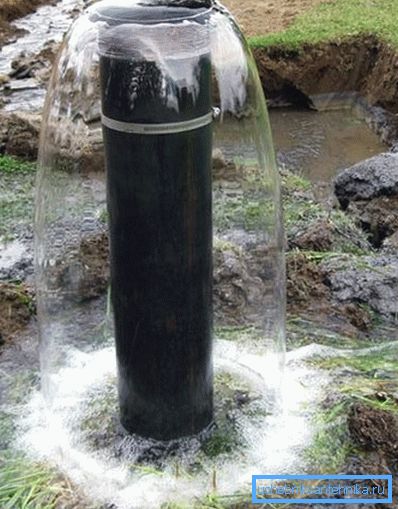

3. Wells.

Endüstri için, arıtılmış atık su kullanımına izin verilir; Ancak üretim döngüsünde kullanmak için içme suyu ihtiyacını karşılayan su yasaktır.

malzemeler

Hangi malzemelerin büyük bir dış su kaynağı ve kanalizasyon şebekesi inşaatının devam ettiğini öğrenelim.

Su kaynağı

Dökme demir, yetmişli yılların sonuna kadar boruların yapımında yaygın olarak kullanıldı. Sonra kovalamak için çan boruları kullandı; sızdırmazlık çimento kilitleri ve kurşun eriyiği ile yapıldı. Modern dökme demir borular kauçuk contalarla donatılmıştır ve yüksek mekanik mukavemet gerektiren yerlerde kullanılır.

SSCB'nin çökmesinden kısa bir süre önce, kaynaklı dikişlerle kirpikleri hızlı ve teknolojik olarak bağlayan çelik borular, döküm demiri değiştirdi. İnovasyonun fiyatı, kaynakta keskin bir düşüştür: korozyon ve aşırı tortu nedeniyle dış su tedarik ağlarının onarımı, kurulumdan 15-20 yıl sonra gereklidir.

Karşılaştırma için: Peterhof'un ünlü çeşmelerinin yapımında kullanılan dökme demir borular, 1721'de devreye alındığından beri değişmemiştir.

Şu anda metal borular polietilen borularla değiştirilmektedir. Basınç borusu, düşük sıcaklıkta kaynak ile birleştirilir: bitişik kirpiklerin uçları eritilir ve polimer eriyik katılaşıncaya kadar birbirine bastırılır. Çözeltinin minimum ömrünün 50 yıl olduğu tahmin edilmektedir; plastiğin yüzeyi sedimanlarla büyümüş değildir ve son derece düşük hidrolik direnç sağlar.

kanalizasyon

• Geleneksel dökme demir burada belirtilmiştir: bugüne kadar kuyular arasındaki kanalizasyon genellikle atılmıştır.
• Kural olarak, toplayıcıların yapımında betonarme borular kullanılır.
• Seramik ağırlıklı olarak kimyasal olarak agresif ve yüksek sıcaklıklı atıkların taşınmasında kullanılır.
• Polivinil klorür boru boruları, küçük çaplı atık su sistemlerini döşemek için dökme demir ile birlikte büyük ölçüde kullanılır; ancak kollektörlerin inşası için, betonarme ek olarak, polietilenden yapılmış, dış oluklu iki katmanlı borular kullanılır.

Sonuç

Materyalleri sıralamak, okuyucunun günlük yaşamda zorlukla karşılaşacağı pek çok egzotik boru türünü kasten çıkardık. Her zamanki gibi ek bilgiler, bu makalede bir video sunacak. İyi şanslar!
