Downhole adaptörü: kendinden kurulum kuralları

Bir adaptör veya fiş adaptörü piyasada nispeten yeni bir bağlantıdır ve bu da su borusunun toprak donma derinliğinin altına bağlanmasını sağlar. Aynı zamanda, su kaynağı ve su kaldırma ekipmanının onarımı ve bakımı için tam erişim sağlanır.

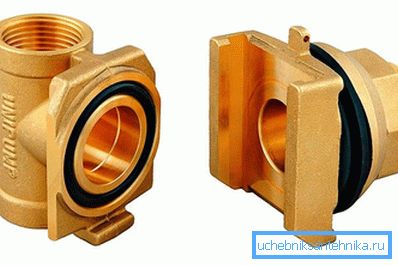

Cihaz tasarımı

Bu cihazın tasarımı oldukça basit. İki elemandan oluşur. Bunun ilk kısmı sabittir ve gövdenin iç kısmından delinmiş bir deliğe, yani bir lastik conta halkasına ve bir kapak somunuyla sabitlenmiş bir kıstırma kavisli metal levhaya monte edilir. Pompalı kaldırma borusunun takıldığı ikinci parça, ilk sabit elemanın kama şeklindeki slaydına sokulur, böyle bir bağlantı "kırlangıç ​​kuyruğu" olarak adlandırılır. Bu sayede adaptörün parçaları arasında güvenilir ve sıkı bir bağlantı kurulmaktadır. Bu ürün bakır veya pirinç korozyona dayanıklı malzemeden üretilmiştir.

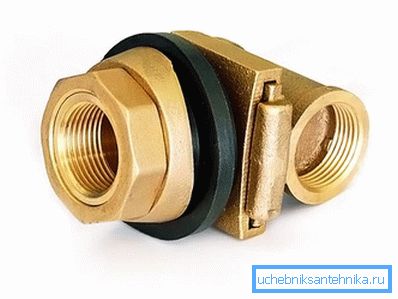

Güçlü ve zayıf yönleri

Avantajları şunlardır:

• keson ile karşılaştırıldığında birkaç kat daha az olan düşük maliyet;
• özel araçlar ve beceriler gerektirmeyen hızlı ve kolay kurulum;
• Kompaktlık, bir kesonun aksine, bölgeyi işgal etmez, kuyu yüzeyinin üzerinde sadece düzgün bir kafa görünecektir;
• yeraltı suyunun yüksek seviyesinde kurulması olasılığı;
• popo eklemlerinin iyi sıkılığı.

Bu cihaz yakın zamanda piyasaya çıktığı için, uzun bir işletim deneyimi yoktur. Şimdiye kadar, özel kusurlar bulunamadı. Minuslar arasında, keson, otomasyon, hidrolik tank, vinçler ve diğer ekipmanlarla karşılaştırıldığında ayrı bir odada gerçekleştirilmesi gerekeceği belirtilebilir.

Takmadan önce, muhafazanın çapını ve çapını karşılaştırmanız gerekir, böylece pompayı kuyuya serbestçe indirebilirsiniz. Adaptör, kasanın iç kısmından yaklaşık 3 cm uzar.

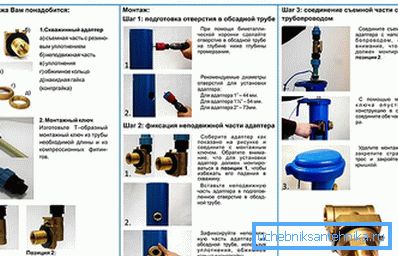

Kurulum prosedürü

Kurulumdan önce, T şeklinde bir anahtar yapmalısınız. Plastik veya metal borudan yapılabilir. Bu durumda, metal, kesme dişleri ile tinker gerekir. Plastik ile, sıkıştırma derzleri sayesinde her şey çok daha kolay. Bir tarafta, anahtarın adaptöre vidalanacak bir vida dişi vardır ve diğer yandan, bir tipe takılmıştır, bu da anahtarı cihazdan çevirmeyi ve çevirmeyi kolaylaştırır. Anahtarın uzunluğu, gövdenin kenarından sayılarak yapının montaj derinliğine eşit olmalıdır.

Kurulum, bir hendeğin donma derinliğine kadar kazılmasıyla başlar. Hendek hazırlandıktan sonra, bimetalik matkapla gövdede bir delik açılır. Freze bıçağı, çıkış adaptörü borusunun çapına karşılık gelmeli veya biraz daha büyük olmalıdır. Ardından, anahtarı kullanarak, adaptör tamamen monte edilir ve sabit kısmı dışarıya sabitlenir ve bir kapak somunu ile sabitlenir. Kurulum kolaylığı için, deliğe kuyuya indirilmiş küçük bir el feneri ile vurgu yapabilirsiniz.

Kurulum sırasında gövdenin duvarına tutturulan adaptörün montaj kısmının zıplamaması ve kuyuya düşmemesi için, anahtarın takılacağı çıkarılabilir elemanın 180 ° döndürülmesi gerekir.⁰. Yani aşağı hareket ederek değil, kaldırılacak. Somun beslendikten sonra, adaptör normal bir duruma getirilmeli ve sıkıştırılmalıdır. Ayrıca, sızdırmazlık halkasını kaybetmemek için, daha sıkı bir sızdırmazlık sağlamak için silikon yağ ile işleme tabi tutulmalıdır.

Cihazın çıkarılabilir elemanının kurulumuna geçmeden önce, gerekli uzunlukta boru hattını, kablosunu ve kablosunu pompaya takmalısınız. Kabloyu ve kabloyu boru hattının karşı tarafında olacak şekilde yönlendirmek tavsiye edilir. Bu cihazı su borusuna bağlayan bağlantı, pirinç olmalıdır ve plastik olmamalıdır, su ağırlığı altında olduğu gibi, pompa titreşiminden de, adaptörden dışarı çekilebilir. Daha güvenilir bir bağlantı için, daha kalın bir duvara sahip olduğundan, SDR11 etiketli bir plastik boru kullanmanız gerekir.

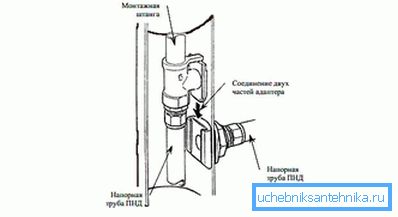

Her şey monte edildikten sonra, pompa her iki elemanı birbirine bağlamak için kuyuya indirilir. Montaj anahtarının sökülmesi gerekli değildir, mahfaza ile aynı hizada kesilebilir. Hazırlanan video, kurulumun diğer özellikleri hakkında daha ayrıntılı olarak açıklanmaktadır.

Güvenlik kablosu uçta sabitlenmiştir. Sadece adaptör üzerindeki pompa yükünü kısmen hafifletir ve biraz sıkı olmalıdır. Bu nedenle, daha güvenilir ve dayanıklı bir çalışma için, metal kutu kullanmak gereklidir, ancak polimer üzerinde kullanılması mümkündür, ancak yine de, muhafaza edilmelidir.

video

Kurulum işi hakkında daha fazla bilgi edinin, ayrıca bir uzmandan pratik öneriler alın, videoyu görüntüleyebilirsiniz:

şemaları

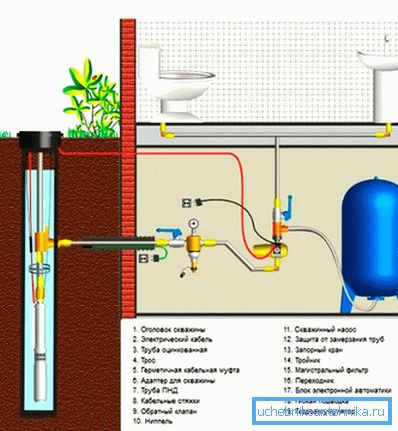

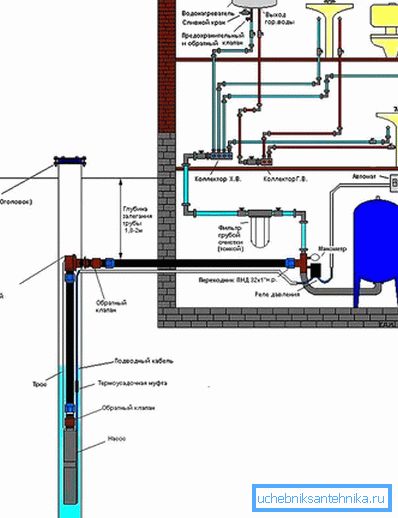

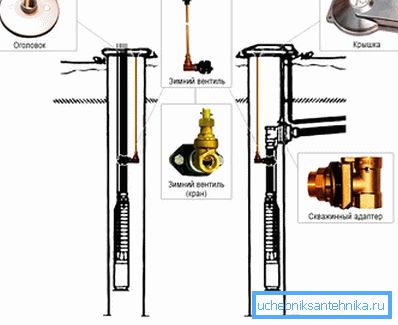

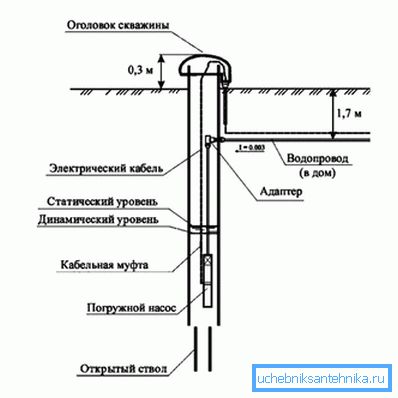

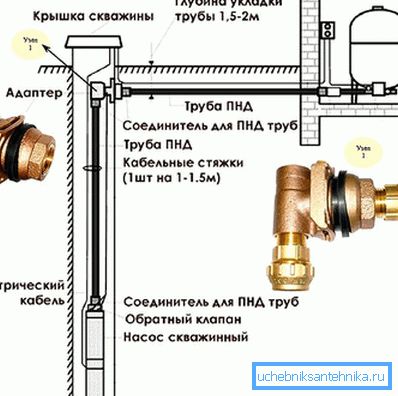

Bir downhole adaptör takmanız gerekiyorsa, bu şemalar, montajının prensiplerini olduğu gibi, çalışma prensibini de anlamanıza yardımcı olacaktır:
