Du50 küresel vana: seçenekler, boyutlar, özellikler

03-07-2018

Su kaynağı

Bir küresel vana Dn50, boru hatları yoluyla taşıma ve çeşitli sıvı ve gaz tanklarında depolamak için bir durdurma valfi olarak kullanılabilir. Bu tür cihazlar, çelik, pirinç, polietilen ve polipropilenin kullanıldığı flanşlama, kaplin ve kaynaklı (lehimleme) ve imalat malzemelerinin sabitlenmesinde farklılık gösterir.

Farklı kilitleme cihazları, teknik özelliklerine sahip olabilir ve aşağıda gösterilecek olan bu göstergelerde birbirinden farklı olabilir. Ayrıca, bu yazıda videonuzun tematik gösterimi de dikkatinize sunulacaktır.

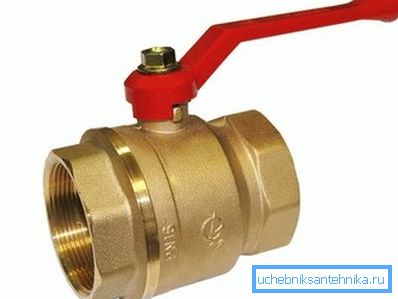

DN 50 mm stop vanaları

Not. Etikete bakarsanız, küresel vana 50 mm, genellikle, tanımda ek bir kısaltma vardır. Örneğin, milimetrelerin önünde Doo veya Dn harfleri vardır - ve diğeri koşullu veya dış çap anlamına gelir. Ve burada, KSHTsP'nin kısaltmasını karşılıyorsanız (P yerine F, M veya K olabilir), bu, tam kaynaklı bir küresel tip bilyeli valfin (flanşlı, kuplajlı veya birleşik) önünüzde olduğu anlamına gelir.

Genel seçenekler

Flanşlı kapama vanaları, kaynaklı (kaynak için) ve kaplin bağlantısı genellikle 15 ile 500 mm arasında DN aralığında yapılır., 1,6 ila 4,0 MPa arasında bir nominal basınç (Ru) için tasarlanmış.
Çoğu durumda, bu boyutlara sahip vinçler (Dn 50) endüstriyel, endüstriyel ve kamu binalarında, petrol ürünleri pompalayan boru hatlarında, su ve gazın yanı sıra depoları için tanklarda kullanılır.. Bununla birlikte, bu boyutlara sahip kilitleme cihazları, kendi elleriyle ve günlük yaşamda, örneğin, yükselticiler, kazanlar veya su ve dizel yakıt depolamak için tanklarda bağımsız ısıtma ile monte edilir.
Vanalar ve bağlantı parçaları imalatı GOST 21345-78 ve GOST 28343-89'un yanı sıra TU 04671406-003-98 uyarınca gerçekleştirilmiştir.. Ilıman ve soğuk iklime sahip bölgeler için, Rusya GOSGORTEKHNADZOR'un UHL GOST 15150'sine göre sertifikalandırma yapılmaktadır.

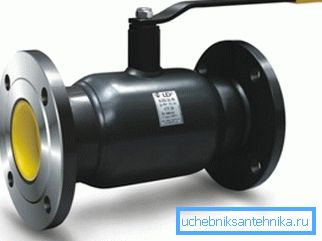

Ürün genel bakış

Bu tür vinçler genellikle çelikten imal edilir. 20, 09G2s ve 1218N10T, maksimum çalışma basıncı (Ru) değişmeden kalır - 1,6 MPa'dan 4,0 MPa'ya. Kurulum yöntemleri (bağlantı), yapılandırmaya bağlı olarak değişebilir, bu yüzden KShTsF, KShTsP, KShTsM veya KShTsK olabilir.

DN	PN	KOD KShTsF	d	D	D1	D2	G,	h	'H	ben	L	Kütle (kg)
15	40	015.040.02	10	95	65	14	4	23	72	170	130	1.8
20	40	020.040.02	15	105	75	14	4	23	72	170	150	2.2
25	40	025.040.02	18	115	85	14	4	21	75	170	160	2.7
32	40	032.040.02	24	135	100	18	4	21	75	170	180	3.7
40	40	040.040.02	30	145	110	18	4	44	92	235	200	4.6
50	40	050.040.02	40	160	125	18	4	44	100	235	230	6.1
65	16	065.016.02	49	180	145	18	4	44	110	235	270	8.4
65	25	065.025.02	49	180	145	18	4	44	110	235	270	8.4
80	16	080 / 70.016.02	63	195	160	18	4	60	141	335	280	11.2
80	25	080 / 70.025.02	63	195	160	18	8	60	141	335	280	12
100	16	100 / 80.016.02	75	215	180	18	8	60	150	335	300	15
100	25	100 / 80.025.02	75	230	190	22	8	60	150	335	300	15
125	16	125 / 100.016.02	100	245	210	18	8	94	195	525	325	27.5
125	25	125 / 100.025.02	100	270	220	26	8	94	195	525	325	28.5
150	16	150 / 125.016.02	125	280	240	22	8	98	210	525	350	36
150	25	150 / 125.025.02	125	300	250	26	8	98	210	525	350	37
200	16	200 / 150.016.02	148	335	295	22	12	84	225	625	450	56
200	25	200 / 150.025.02	148	360	310	26	12	84	225	625	450	57
250	16	250 / 200.016.02	200	405	355	26	12	100	270	625	530	83
250	25	250 / 200.025.02	200	425	370	30	12	100	270	625	530	85
300 *	16	300 / 250.016.02	240	460	410	26	12	167	634	-	750	155
350 *	16	350 / 300.016.02	300	520	470	26	16	196	690	-	750	276
500 *	16	500 / 400.016.02	390	710	650	33	20	170	870	-	990	610

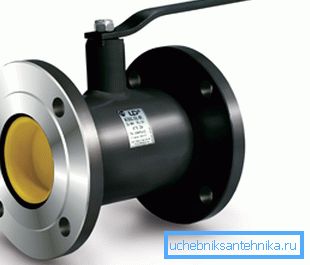

KShTsF için teknik parametreler

Not. KShTsF çoğunlukla sanayi sitelerinde kullanılmaktadır.

Ballomax DN, (mm)	Mad.	Ön kapı	DH	d	t	L	H1	H2	bir	Ağırlık, kg
10	71 .102 .010	10	38	17.2	1.8	210	50	116	140	0.8
15	71 .102 .015	10	38	21.3	2	210	50	116	140	0.8
20	74 .102 .020	15	42	26.9	2.3	230	47	115	140	0.8
25	74 .102 .025	20	51	33.7	2.6	230	47	120	140	1
32	74 .102 .032	25	57	42.4	2.6	260	48	124	140	1.4
40	74 .102 .040	32	76	48,3	2.6	260	41	129	180	2.1
50	74 .102 .050	40	89	57	2.94	300	41	135	180	3

Parametre tablosu KShTsP Du 10-50 mm Ru 4.0 MPa (40kg / cm2)

Tanım KSHZ RMHS (RMUS)	DN	L	G,	bir	'H
16-6	6	70	1/4	112	110
25-6		76
40-6		76
16-10	10	75	3/8	112	134
25-10		80
40-10		80
16-15	15	85	1/2	125	123
25-15		105
40-15		105
16-20	20	95	3/4	136	134
25-20		110
40-20		110
16-25	25	105	1	127	174
25-25		120
40-25		120
16-32	32	120	1 1/4	215	184
25-32		145
40-32		145
16-40	40	130	1 1/2	215	231.5
25-40		150
40-40		150
16-50	50	150	2	280	233
16-65	65	185	2 1/2	280	233
16-80	80	205	3	342	330

Ölçü ve montaj ölçüleri KSHTsM Du 6-80 mm

Plastik küresel vana 50 mm SDR11 (polietilen)

Görünüm. uygulama	Gaz 10 bar için, 16 bar su için
SDR	SDR11
malzeme	PE80 / PE100, PE2406 / PE3408
Açma / kapama	? rotasyon
sıcaklık	-29'dan 600С'ye
Geçiş tipi	Tam delik
Yardımcı çubuk tipi	Teleskopik uzatma
Tahliye türü	Tasfiye olmadan, 1 tasfiye, 2 tasfiye
Gövde kaynağı ve soketi	Elektrik veya kaplin
Test standartları	EN 1555, ANSI / ASTM B16. 40

SDR11 tablosu

Not. Yeraltı tesisatında polietilen cihazlar kullanılmaktadır.

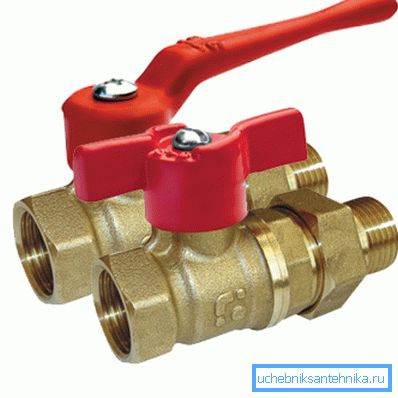

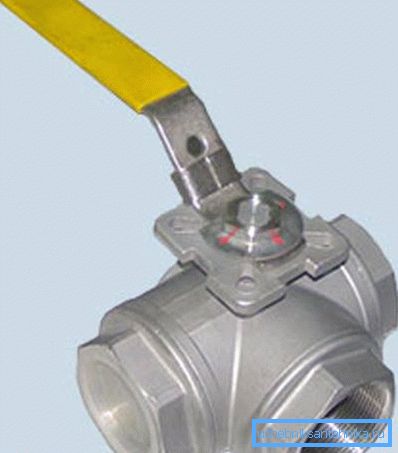

Bilyalı vana DN50 mm KShTSK boyutları, KShTsM'deki ile aynıdır

Kombine vinçler, kuplaj vanalarından çok farklı değildir, bununla birlikte, sadece KShTsK, harici boru dişleri yerine bir Amerikan, fiting veya filtreye ve daha sonra da maliyet artışlarına sahip olabilir.

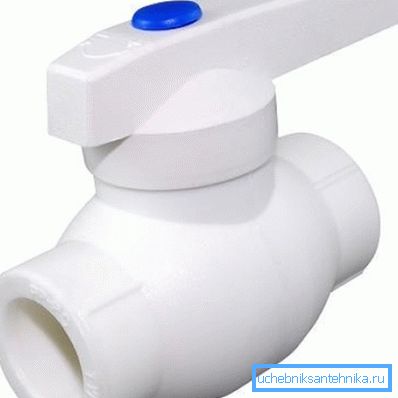

Polipropilen cihazlar, otonom ısıtma için tesisat ve ısıtma devreleri için son derece popülerdir - çoğu durumda şimdi PPR'nin tercih ettiği metaldir ve bu şaşırtıcı değildir. Bu tür üniteler 100 ° C'ye kadar çalışma sıcaklıklarına ve 10 bar'a kadar çalışma basınçlarına dayanabilir, bu da normal şartlar için yeterlidir. Boru hattı ile benzer cihazların yerleştirilmesi, lehimleme veya özel bir havya ile kaynak yapılmasıyla gerçekleştirilir.

Sonuç

Sonuç olarak, günlük yaşamda pirinçten KShTsM ve KShTSK'nın yanı sıra polipropilen lehim musluklarından faydalanabilirsiniz. Üreticiden gelen talimatlara uyulacaksa, bunları her zaman kendiniz kurabilirsiniz.
