Duş tahliyesi: tasarım çeşitleri

Duş düzenlenirken, drenajın tasarımına özel bir dikkat gösterilmelidir, çünkü bu işlem banyonun normal çalışmasına bağlı olacaktır. Sırasıyla çeşitli duş tasarımları vardır, ayrıca erikler de farklıdır. Çeşitli sıhhi tesisat türlerinin özellikleri hakkında konuşacağız, ayrıca yaz duşu için kendi ellerinizle nasıl drenaj yapacağınızı düşüneceğiz.

Farklı duş başlıkları

Duş tahliyesinin en az bir tanımını vermek için, modern evlerde ve apartmanlarda kullanılan çeşitli duş kabinleri ve sıhhi tesislerin dikkate alınması gerekmektedir. Ayrıca, okuyucularımızın birçoğu ülke arazileri için yaz stantlarının inşası ve sokak koşullarında kabul edilebilir su bertaraf yöntemleri ile ilgilenmektedir.

Sıhhi tesisat üreticileri bu amaç için inanılmaz bir tasarım dizisi sunduğundan, tanımımızı en alakalı ve popüler çeşitlerle sınırlamaya karar verdik. Tablo, ana duş tiplerini ve suyun deşarjı için ilgili armatür türlerini anlatmaktadır:

Dikkat edin! Zaten gerekli olan tüm bağlantı elemanlarına sahip olduklarından kasıtlı olarak bu listeye duş kutuları dahil etmedik ve yapmanız gereken tek şey kanalizasyon yükselticisine bağlamak.

Drenaj armatürleri çeşitleri

Tepsili duş

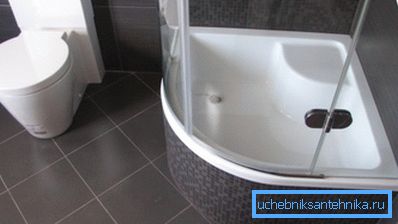

Bugüne kadar, en popüler duş çeşidi bir paletli bir kabindir. Monoblok veya kutu olabilir ve bu durumda gerekli tüm rakorlar zaten monte edilir veya ev yapımı bir podyum veya modüler kabin olabilir ve daha sonra drenaj yapısı kendi ellerinizle birleştirilir.

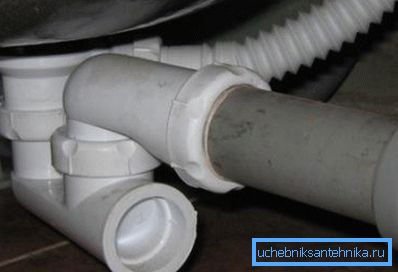

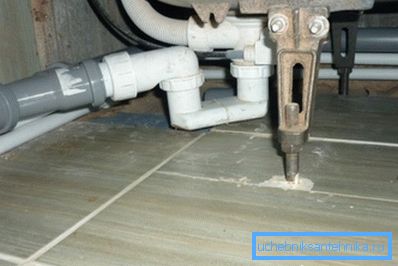

Genellikle paletler için taşma olmadan basit bir sifon kullanılır, ancak derin modeller taşma ile tamamlanabilir.

Belirli bir modelin seçimi, paletin kurulumunun yüksekliğine bağlıdır ve bu da üç ana parametreye bağlıdır:

1. Kanalizasyon yükselticisinde giriş noktasının yüksekliği. SNiP'nin kurallarına ve yönetmeliklerine göre, dren, yükselticideki bağlantı noktası ile aynı seviyede veya altında bulunamaz;
2. Podyum veya çerçeve montaj yüksekliği;
3. Suyu yükselticiye yönlendiren bağlantı borusunun veya oluğun uzunluğu. Gerçek şu ki, yükseklik farkı boru uzunluğunun metre başına 1–1,5 cm olduğu, daha uzun olduğu zaman, çanağın ne kadar yüksek olması gerektiğidir.

Ek olarak, drenaj parametreleri duşta kullanılan ekipmanın özelliklerine uygun olmalıdır. Boşaltıcının kapasitesi, kaba giren suyun zamanında çıkarılmasını sağlamalıdır. Bu, özellikle hidromasaj sistemleri, "tropikal duş" gibi tesisler için geçerlidir.

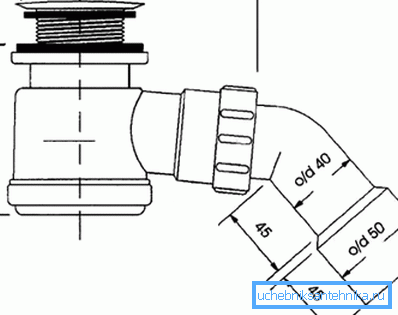

Valfin çapı, tavadaki drenaj deliğinin genişliğine tam olarak göre seçilmelidir, böylece bağlantının en büyük sıkılığını ve güvenilirliğini sağlayacaktır. Bu çap 50 ila 90 mm arasında değişebilir. Küçük çaplı rakorlar söz konusu olduğunda, tamir ve temizlik için parçalarına erişim sağlamak gerekirken, 90 mm çapındaki drenler üst açıklıktan temizlenebilir.

Dikkat edin! Hidromasaj sistemleri kurulurken, sistemin su tüketimine uygun olarak, akış kapasitelerine göre drenaj armatürlerini seçtiğinizden emin olun. Ürün spesifikasyonunda belirtilmelidir veya talebinizle satıcı tarafından dile getirilmelidir. Hidromasaj ünitesinin su akış hızı da, ürüne veri sayfasında belirtilir.

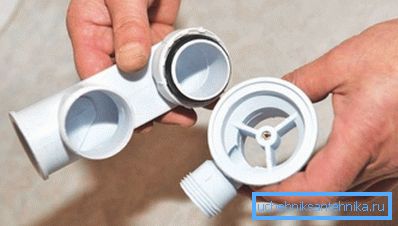

Armatürlerin montajı çok basittir: Bir drenaj ızgarası, tabandan özel bir somun ile basılan tava deliğine monte edilmiştir. Bir sifon, bir oluk açıldığı yerde, nozüle vidalanır. Olukların ikinci ucu yükseltici ile bağlanır.

Dikkat edin! Dişli bağlantılar, FUM bant ile daha iyi bir şekilde kapatılır ve nozul ve oluklu giriş ile olukların ek yerleri silikon dolgu macunu ile kapatılır.

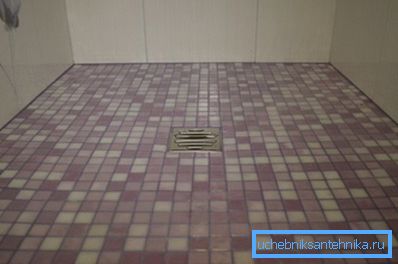

Tepsisiz duş

Giderek artan popüler olmayan palet duşu, en sofistike drenaj tasarımına sahiptir. Zorluk, donatı döşemesinin zemin döşemesinde yapıldığı gerçeğinde yatmaktadır ve bu da bir takım ciddi gereklilikler getirmektedir:

• Tablanın tüm katmanlarının, tüm eklemlerin, köşelerin ve duvarların duş alanında yüksek derecede ve su geçirmez kalması gerekmektedir;
• Drenaj teçhizatının montajının güvenilirliği çok yüksek olmalıdır çünkü bir kaza veya sızıntı durumunda onarımı kiremit ve şapın demontajı ile ilişkili olacaktır ve zemini geri yükleme maliyeti yüksek olacaktır;
• Sifonun kapasitesini ve maksimum su akışını doğru olarak hesaplamak gerekir, aksi takdirde sıvı yetersiz deşarj olması durumunda, tüm banyo boyunca su dökülecek ve daha sonra daireye taşacak.

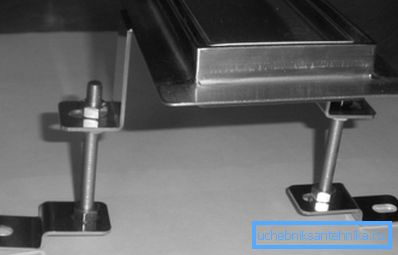

Taşıma kapasitesinin yanı sıra bağlantının kalınlığına sıkı sıkıya bağlı olarak, istenilen çapa ve montaj yüksekliğine sahip bir merdiven seçilir. Daha sonra, betona dübel ile sabitlenmiş, bir boruyla (metre başına 1 - 1.5 cm eğime sahip), kanalizasyon yükselticisine bir bağlantı noktası olacak şekilde, döşeme plakasına sabitlenir.

Bundan sonra, drenaj ızgarasına eğimlerin oluşumu ile hizalanan çimento-kum harç döşenmesi yapılır. Su yalıtımı işin her aşamasında yapılır, tüm bağlantılar bir FUM bant ve silikon dolgu macunu ile sıkıştırılır.

Dikkat edin! Yüksek kaliteli dış mekan duşlarının inşası için temel inşaat becerilerinin yanı sıra su yalıtım ve sıhhi tesisat işlerinin prensipleri hakkında bilgi sahibi olunması gerekmektedir.

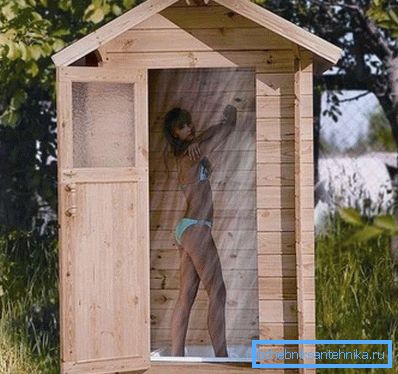

Yaz duşu için drenaj montajı

Ülkede kendi elleriyle duş yapmadan önce, tüm nüansları dikkate almalısınız - her şeyden önce - atık su drenaj sistemi. Pratikte, üç ana seçenek vardır:

1. Zemini kaldırın, su geçirgen hale getirin ve atık sıvı zemine girer. En düşük kabul edilebilir seçenek, standın altında bir su birikintisi olacağından, daha sonra, küçük canlılar için sivrisineklerle ve sulama ile kalıcı bir bataklığa dönüşecek;
2. Aynı zamanda geçirgen zemini kaldırın, ancak altında bir drenaj deliği düzenleyin. Çukurun duvarları su geçirmez hale getirilir ve drenaj ve sıvının süzülmesi için kum ve çakıl ile doldurulur. Bu hiçbir şeyden daha iyi, ancak bir standda hala nemli olacak; Ayrıca, hoş olmayan kokular çukurdan yükselebilir;

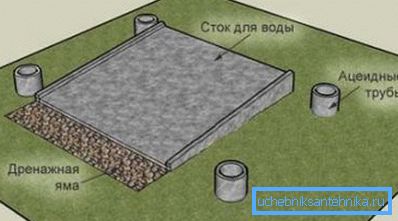

3. Kabinde, kanalizasyon kanalına giden bir borunun aktığı bir drenaj tavası bulunmaktadır. Bazen eğimli bir beton taban yaparlar, sular yakındaki bir septik tank veya drenaj tepsisine akar. Bu en iyi seçenek.

İlk yöntem sadece geçici olarak uygundur, ikincisi - banyoda çok küçük yüklerle. Büyük bir aileniz varsa ya da konukları kır evine davet etmek istiyorsanız, kabul edilebilir tek seçenek, septik bir tankta su tahliyesi bulunan bir tava düzenlemek.

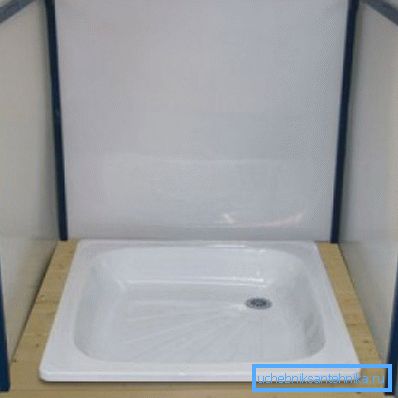

Bunu yapmak için, kabin tasarımı, paletin, zeminden belirli bir yüksekliğe monte edilmesi için bir çerçeve içerir. Aşırı durumlarda, altında küçük bir toprak kazabilirsiniz.

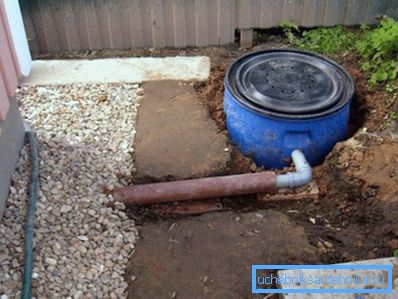

Sonra, yaz duşundaki su akışı minimum olduğundan, herhangi bir çapa standart bir sifon monte edin. Sifon, bir tarafa yönlendirilen bir plastik boruya bağlıdır ve birkaç metre mesafede (daha iyi olan), septik tank için bir çukur kazarlar.

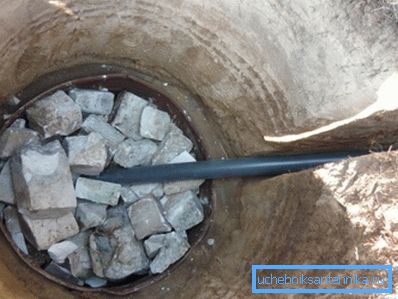

Çukurun derinliği yaklaşık 1.5 metredir. En kolay yol, içine delikli metal veya plastik bir varil yerleştirmek, önce varil içine 20-30 cm'lik bir kum tabakası, daha sonra yaklaşık 30 cm'lik bir katmana sahip ince bir çakıl tabakası dökmek ve kalanını kaba molozla doldurmaktır. Bu, bölgenizdeki yere girmeden önce gerekli su arınmasını sağlayacaktır.

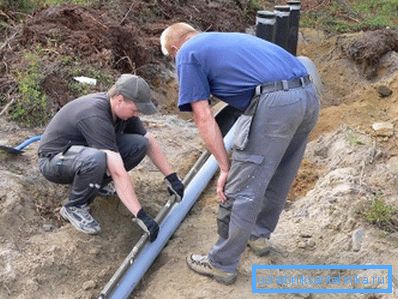

Palet çanağının derzlerin duvarları ile birleştirilmesi silikon ile kapatılır ve köşeler (süpürgelikler) ile kapatılır, böylece sıvı hazneye akmaz. Boru, metre uzunluğunda en az 1,5 - 2 cm'lik bir eğim gözlenerek döşenir.

Dikkat edin! Septik tank bir kapakla kapatılmalı, vidalı kapaklı plastik variller en kabul edilebilir. Bir varil yerine, bir beton halkası, büyük çaplı bir borunun bir bölümünü ya da uygun büyüklükteki herhangi bir başka kap kullanabilirsiniz.

Sonuç

Herhangi bir banyonun tasarımı, atık suyun deşarjı için etkili bir sistemin varlığını varsayar. Kalitesinden, sıhhi tesisatın rahat çalıştırılma olasılığına bağlı olacaktır, bu nedenle drenaj armatürlerinin seçimi ve kurulumu sorumlu bir şekilde ele alınmalıdır. Bu makaledeki video, yaygın hatalardan kaçınmanıza yardımcı olacaktır.
