Farklı duş süzgeçleri ve montajı

Çok fazla yer olduğu için duş veya odadaki bir tepsisi olmayan zeminin çok kullanışlı olması oldukça doğaldır, ancak bu gibi durumlarda bir drenaj gereklidir ve doğal olarak bu duş merdiveni nasıl daha iyi bir soruya yol açabilir? yükleyin.

İşin aslı, çok fazla sayıda cihazın bulunması, farklı bir konfigürasyona sahip olmalarıdır, dolayısıyla, bu nedenle, prensip hala aynı kalmasına rağmen, montaj metodu farklı olabilir. Tüm bu konuları anlamak için birlikte deneyelim ve ayrıca konuyu tam olarak anlayabilmek için bu makalede bir video göreceğiz.

Duş geçit

Onlar ne

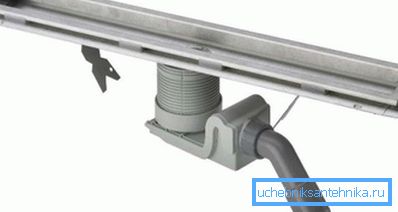

• Bu tür cihazlar için belki de en sık kullanılan valf, cihazın alt kısmının dizinde toplanan sudır (diz, drenaj seviyesinin altında elde edilir, bu nedenle, sürekli olarak birikmiş atık su vardır). Teknik açıdan bakıldığında bu ideal bir çözümdür - sıvının kendisi kanalizasyon sisteminden tahliye cihazından odaya hava akışının (kokular) girmesinden bir tıkaç görevi görür.

Fakat çok ciddi bir dezavantaj vardır - eğer böyle bir diz, sistematik bir şekilde temiz suyla durulamadıysa, o zaman orada durgunlaşmaya başlar, bu nedenle kötü kokulara neden olur - bumerang etkisi işe yarıyor.

• Kokulara ek olarak, ayakta durma suyu bakterilerin çoğalmasını teşvik eder ve bu daha ciddi bir sorundur, bu nedenle talimat, bu odaların dezenfektanlarla periyodik olarak tedavi edilmesi gerektiğini gösterir. Böyle bir cihazın ana avantajı, en düşük maliyet olarak adlandırılabilir; ancak, ciddi sorunların varlığında, bu tür bir ucuzluk, neredeyse bir avantaj olarak adlandırılabilir.

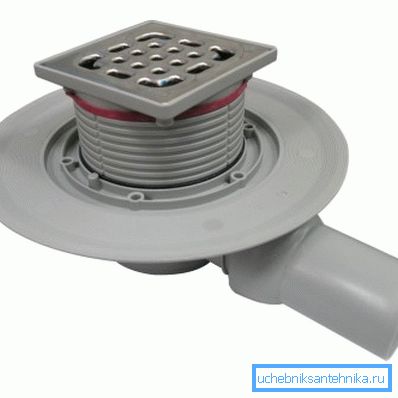

• Zeminde kuru bir zemin tahliyesinin kullanıldığı durumlarda, muhtemelen tahmin edebileceğiniz gibi, su herhangi bir dizde durmaz, ancak kanalizasyon boru hattından doğrudan hedefine gider.. Bu durumda panjur, ızgaraya giren girişte hafif bir top olup, su oraya ulaştığında yüzer - geçiş serbest bırakılır ve sıvı tamamen boşalır, daha sonra top yerine geri döner.
• Bu cihaz sayesinde, iki problem bir kerede çözülür - önce, koku kanalizasyon sisteminden odaya girmez ve ikinci olarak, orada nem birikmez - ızgara altında kalan sıvı zeminin seramik karolarından olduğu kadar çabuk buharlaşır.

• Anlayacağınız gibi, kanalizasyon boruları için belirli bir eğim gereklidir ve deşarj noktası her zaman en yüksek noktada olacaktır ve böyle bir konuma dayanabilmek için zeminin altında belirli bir alana sahip olmanız gerekir.. Ancak bazen bu alan yeterli değildir, yani, drenaj borusunu istenilen derinliğe düşürmek mümkün değildir, çünkü bu istenen eğime sahip olmayacak veya tamamen yok olacaktır.

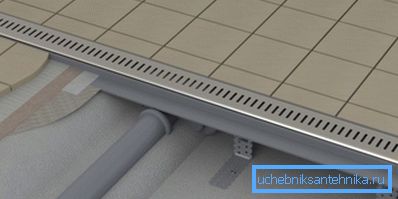

• Bu gibi durumlarda, yukarıdaki fotoğrafta olduğu gibi, açılı fikstürler kullanılır, ancak mutlaka yuvarlak veya kare bir ızgara olmayacaktır - bu aynı zamanda tüm odadan geçen bir duş geçiş yolu olabilir.

Not. Gördüğünüz gibi, gerçek cihaz, erik prensibine göre çeşitliliklere düşmez - sadece iki tanesi vardır - kuru olan ve su geçidi olan. Ayrıca, alt ve yan kurulum ilkeleri açısından farklılık gösterir. Ancak, ızgara yapısına ve boyutuna göre birçok kategoriye ayrılabilir, ancak zaten zevkinize göre değişir.

Kanalizasyon borusu

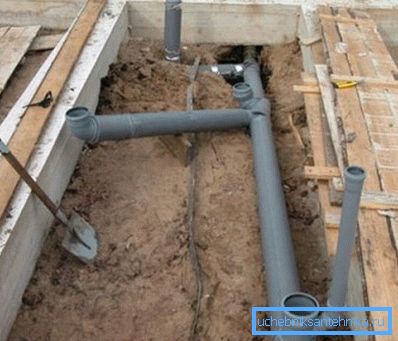

Kendi ellerinizle bir duş merdiveni kurmayı düşündüğünüzde ilk akla gelen şey, bir kanalizasyon borusu döşemek ve onu genel sisteme bağlamak ya da bir fosseptiğe boşaltmaktır (binanın düzenine bağlı olarak). Tabii ki, tasarım sırasında ve bir binanın inşası sırasında somutlaştığı zaman bu konunun düşünülmesi en iyisidir, ancak ne yazık ki, bu her zaman geçerli değildir, ancak fizik yasalarından uzaklaşamazsınız ve belirli kural ve düzenlemelere uymanız gerekecektir.

Kanalizasyon için optimum eğim ve boru çapları tablosu

Yukarıdaki tabloya dikkat edin ve bu durumda, çapı 50 mm (genellikle plastik) bir boruya ihtiyacınız olacaktır, bu da ideal olarak her metre başına 1.8-2.0 cm'lik bir eğimde çalışmalıdır.

Tabii ki, özellikle uzun bir mesafe için bir conta yapmak gerektiğinde, bu tür bir doğruluğa dayanmak çok zordur, bu nedenle standart bir metre olarak her metre başına 1 cm ile 2,5 cm arasında bir değer alabilirsiniz.

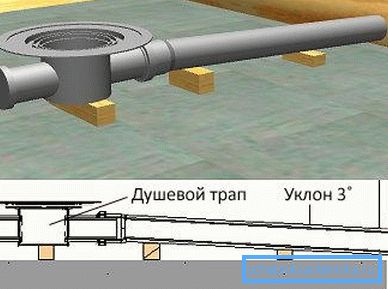

Not. Zemin altındaki boru eğimini hesaplarken, duş için merdivenin dalış sırasında derinliklerde belirli bir yer aldığını unutmayınız, bu nedenle, eğer siz zaten onun içindeyseniz, çok iyi olurdu. .

Bu durumda, iki göstergeye güvenmeniz gerekir. Bu, şapın seviyesi ve seramik fayansın tutkalla birlikte kalınlığıdır - şapın yüksekliği kolayca belirlenebilirse, fayanslar henüz mevcut olmayabilir, bu nedenle, 15 mm rakamdan başlayabilirsiniz.

Merdivenin duşa monte edilmesi

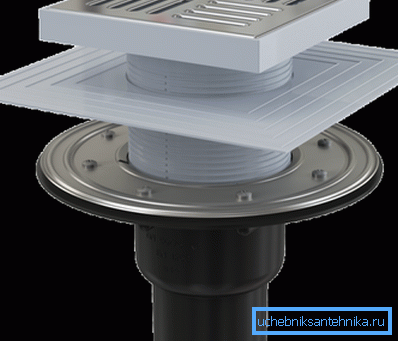

Şimdi, duş merdiveninin kurulumunu neredeyse kendi ellerimizle başlatabiliriz ve ilgi modelini daha önce seçtiğimizi ve alt süzgeçli bir cihaz olmasına izin verdiğimizi hayal edin (üst konfigürasyon (ızgara tipi değil), 136 mm yükseklik ızgaraın üstünden nozulun sonuna kadar. Bu boyutu hatırla (136 mm) - geri döneceğiz.

Bu tür parametrelere sahip olarak, kadranın seramik karonun üst düzleminin 2-3 mm altına, yani drenaj yerine küçük bir çöküntü yerleştirmek için çıkması gerekiyor.

Ama hepsi bu değil - duş odasındaki zemin de bir kase şeklinde yapılmış, yani drenaj deliğine ve kiremitlere doğru küçük bir eğime sahip olmalı ya da kendiniz buna dikkat etmelisiniz. Ama biz sadece kendi elleriyle tabandaki duş için bir merdiven kuracağımız yer ile ilgileniyoruz ve bu odadaki en düşük nokta olmalı.

Yani, bu yerde kravatın tepesinden saymalı, artı bir başka 13 mm - bu numarayı da hatırla ya da en yakın sanal duvara sanal bir işaret yap.

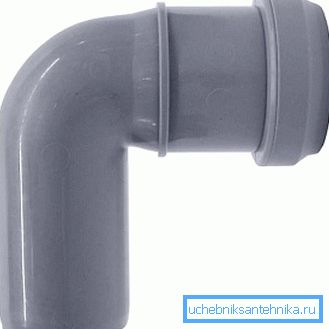

Büyük olasılıkla, alt bağlantı merdiveni kullandığınızda, 90 ° 'lik plastik bir köşeyi, en üstteki fotoğrafta gördüğünüz kanalizasyon borusuna gitmek için kullanacaksınız, bu nedenle bu dizinin yüksekliğini eklemeniz gerekecek.

Onun görüntüsüne bakın - soket üzerinde, neredeyse virajda, bir şerit var - bu bir etiket olarak düşünülebilir - bu yerde tahliye çıkışı soketin ucunda duracaktır. Bu işaretin konjugat nozülünün duvarının başlangıcından yaklaşık 20 mm ve memenin kendisi 50 mm'dir, bu da kanalizasyon borusunun dibinden drenaj borusunun dibine kadar 70 mm'ye sahip olacağımız anlamına gelir (borunun üst duvarında kalan 20 mm'den aşağı itebileceğiniz halde) .

Şimdi sanal duvardaki sanal işaretin üzerine düşünelim, bu da ızgaraın üst düzlemini göstermelidir - bu noktadan kanalizasyon borusunun üst kısmına 136 + 20 = 156 mm olmalıdır. Ve eğer bu hesaplamalara dayanarak, her metre başına 1.8-2.0 cm'lik bir kanalizasyon eğimi elde ederseniz, o zaman görevle neredeyse mükemmel bir şekilde başettiğinizi düşünün!

Borular çok derinden gizlenir, çünkü toprak donma seviyesini hesaba katarlar (kanalizasyon evin dışında vaktinden dışarı çıkarsa), bu tür hesaplamalar çok daha kolaydır - ekler eklemeniz bile gerekir.

Fakat böyle bir fırsatınız varsa, 90 için birden fazla diz kullanmanız daha iyi olur, ama 45 için iki köşe mi? - böylece borunun geçirgenliğini önemli ölçüde azaltan keskin bir dönüşe geçersiniz.

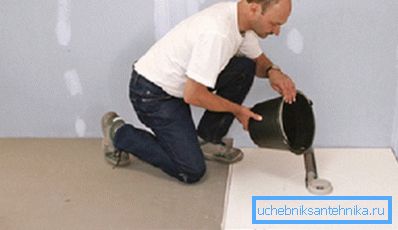

Öneri. Kurulumdan sonra, fayans döşemeye henüz başlamadıysanız, ne yaptığınızı kontrol ettiğinizden emin olun - sistemin iyi çalıştığından emin olmak için boşaltma deliğine birkaç kova su dökün.

Sonuç

Kendi başına bir duş merdiveni monte etmek bir hayli fazladır, bir çocuk tasarımcısının montajı gibidir, sadece boruları yerleştirirken fiziksel güç gereklidir. Burada asıl mesele, rendeleyin üst düzleminin eğimine ve seviyesine dayanmaktır, böylece zeminde hiç su kalmaz.
