Flanşlı vinç: tipleri, uygulama, montaj özellikleri

Valfler flanşlara nasıl monte edilir? Mühendislik iletişimlerinde bunları kullanmak ne zaman haklı? Bu vana elemanlarının kurulumunda herhangi bir incelik var mı? Bu soruları cevaplamaya çalışalım.

sınıflandırma

İlk olarak, flanş valflerinin ne olduğunu anlayacağız.

cihaz

Suyun üst üste geldiği yolla, dört sınıf vana ayrılabilir.

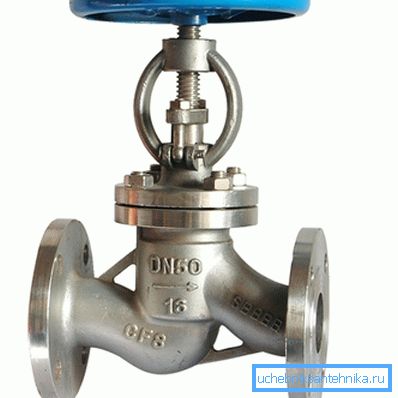

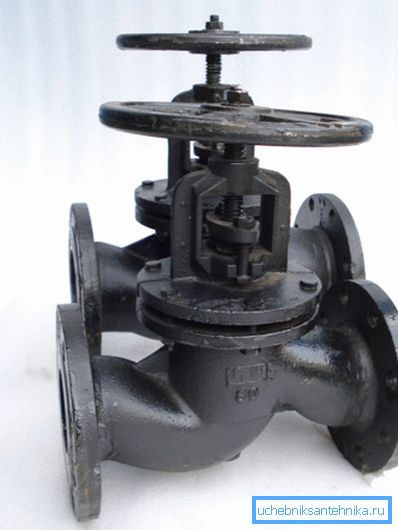

1. vida. Valf, valf gövdesindeki yuvaya bastırılan dişli çubuk üzerinde hareketli bir şekilde sabitlenmiştir. Kutu contasının doldurulmasıyla sızdırmazlık sağlanır, gövdeye bir başlı somun veya bir çift cıvata ile çekilen bir sızdırmazlık rondelasıdır. Bu tip bir valfın bir takım özel dezavantajları vardır:

• Suyu sadece tek yönde geçirebilirler. Karşı akış sadece istenmeyen bir şey değildir: bu, tehlikelidir çünkü valfin beraberindeki hidrolik çekiçle kopmasına neden olabilir.
• Kompleks şekline ve eyerdeki deliğin nispeten küçük boyutuna bağlı olarak yüksek hidrolik dirence sahiptirler.
• Sadece valfin aktif kullanımıyla değil, aynı zamanda boşta iken üretilen salgı bezinin periyodik olarak paketlenmesini gerektirirler.
• Kauçuk veya paronitik contalar operasyon sırasında ve ayrıca periyodik değişim gerektirir.

Not: Vana altında tutulan kum veya cüruf sık sık contanın tamamen veya kısmen tahrip olmasına yol açar. Kaynağı azalır ve yüksek sıcaklık ortamı.

1. mantar. İçlerinde akış, bir delik aracılığıyla konik bir stoper tarafından bloke edilir. Tipik sorunlar olmadan, burada yapılmadı.
2. Büyük bir valf boyutuyla (örneğin, DU65), tapanın döndürülmesi büyük bir çaba gerektirir: direnç, tapanın ve mahfazanın temas eden yüzeylerindeki artışla orantılı olarak büyür.
3. Bu durumda bezin periyodik olarak ambalajlanması gerekir.
4. kapı. Cihazları, valfe kıyasla vanaya daha yakındır: dişli çubuk, iki ayna arasındaki konik valfı düşürür (bronzda anular contalar). Dayanıklı kauçuk veya polimer contalar genellikle bez yerine kullanılır; tek önemli sorun, katı çökeltme aynalarının kirlenmesi sırasında valfın inoperabilitesidir.

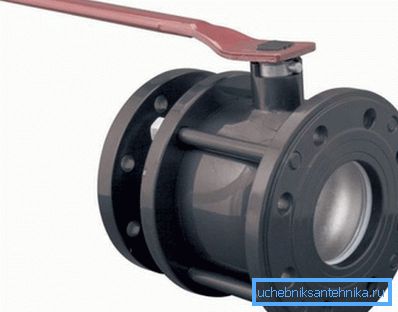

5. top. Kol döndüğünde vana gövdesinde bir delikten oluşan bir pirinç veya paslanmaz çelik bilya döner. Teflon veya Teflon'dan yapılmış bir çift ring eyerle sabitlenir; Aynı malzemeden bir conta gövdeyi sızdırmaz hale getirir.

Küresel vanalar en pratik, kullanışlı, dayanıklı ve güvenlidir; Aynı zamanda, bir bilyeli valfin fiyatı aynı büyüklükteki diğer yapılardan az farklıdır.

Çarşamba

Piyasa tarafından sunulan boruların flanş valflerinin çoğu, su temini ve ısıtma sistemlerinde kullanılmak üzere yönlendirilmiştir.

Bununla birlikte, diğer çalışma ortamları için çözümler de bulabilirsiniz.

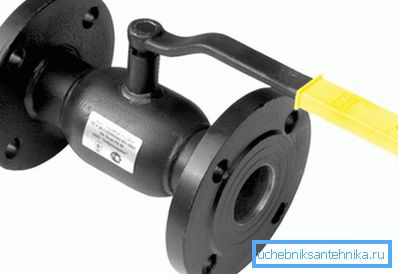

• Gaz bilyeli flanş muslukları, en küçük sızıntıyı önleyen topun geliştirilmiş bir yüzey kalitesine sahiptir. Kural olarak, sarı bir kalemle işaretlenirler.

İlginç bir şekilde: üreticinin talimatları, yalnızca gaz değil, aynı zamanda su, petrol ürünleri ve 150 C'ye kadar olan sıcaklıktaki buharları da taşıyan boru hatlarındaki gaz valflerinin kullanılmasına izin verir.

• Bilyalı buhar vanası, ısıya dayanıklı Teflon sızdırmazlık halkalarını kullanır ve 250 C'ye kadar sıcaklıklara sahip bir ortamda çalışmasını sağlar.

işlevselliği

Flanşlı vinçlerin çoğu sadece bir fırsat sağlar - boru hattının içinden ortamın akımını tamamen kapatmak için.

Ancak daha egzotik seçenekler var.

• Bilye flanşlı kontrol vanası, boru hattını hafifçe değiştirerek çapraz olarak değiştirmenize izin verir. Kontrol vanaları ve konvansiyonel küresel valfler arasındaki temel fark, kilitleme bilyesinde bir delik şeklindedir: yuvarlak değil, oval veya daha karmaşıktır.

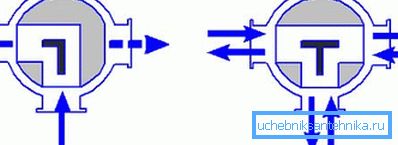

• Üç yollu küresel vana aynı zamanda çentik şeklinde de farklıdır: bu durumda açısal yapılır, bu da ya ya da. 1 numaralı boru hattından gelen su akışı 2 numaralı boru veya 3 numaralı boruya yönlendirilir.

Boyutları ve uygulama

Yerli sanayinin ürettiği tüm flanşlı vanaların boyutları GOAT'a göre 28343-89 numarası ile alınmıştır.

Merak ediyor: prensip olarak, vanalar dahil olmak üzere flanşların boyutları ayrı bir standart olan GOST 12815-80 tarafından düzenlenir. Bununla birlikte, bu belge GOST 28343-89'un boyut aralığını tamamen kopyalar.

Bu boyutları milimetre ve inç olarak veriyoruz.

Boru hattının hangi boyutları ısıtma sistemlerinin veya su tedarikinin kendi elleriyle kurulması için flanş vanalarının kullanılmasını haklı çıkarmaktadır?

Yazara göre - DU40 ile başlıyor. Flanşlı küresel vana DN25 veya DN32'yi bir bağlantı valfı ile değiştirmek daha iyidir: bu boyuttaki vida dişi bir boru kalıbıyla elle kesilebilir, ancak flanşın kaynak yapılması gerekir, ki bu genellikle daha sorunludur ve boru hattının tamamen boşaltılmasını gerektirir.

Aynı zamanda, büyük bir iplik büyüklüğü ile, kilit somununu sgone üzerinde hareket ettirmek bile çok büyük bir çaba gerektirir. Bir flanşlı bilyeli valfı DU80 sökmek veya değiştirmek, aynı çaptaki dişli bir eklemi sökmekten daha kolaydır.

Nüans: vida dişinin aksine, flanş güçlendiricinin kurulumunu gerektirmez ve boru hattının düz kısmının uzunluğunun eksik olduğu durumlarda kullanılabilir. Bununla birlikte, çelik cıvatalarla sıkılan küçük flanş bağlantılarının sökülmesi hafif kalpli değildir. Kural olarak, cıvataların sökülmesinden daha kolay kesilir.

montaj

Meclisin hileleri biraz flanş.

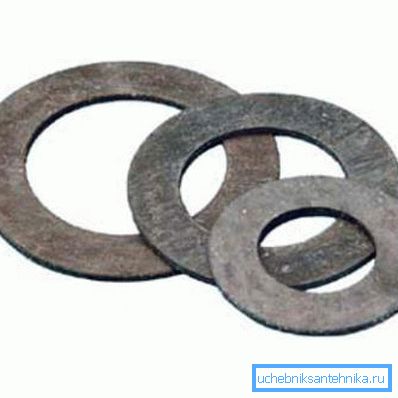

• Paronitik contalar genellikle sızdırmazlık için kullanılır. Ancak, eski araba kamerasından kendiliğinden oyularak değiştirilebilirler. Dilini, flanşların arasına almanızı sağlayacak şekilde contanın kenarına bırakmayı unutmayın.

• Distorsiyonlardan kaçınmak için, flanş çapraz olarak çaprazlanır, bir defada anahtarın bir veya iki dönüşü.
• Cıvatalar flanşın bir tarafında bulunmalıdır. Düzleminin yatay olması durumunda, cıvatalar üstte vidalanır. Fındıkları yemlemek daha kolaydır; ek olarak, hafif bir somunun yüksekliğinden düşmesi, aşağıdaki kişiye zarar verme olasılığının daha azdır.

Sonuç

Bütün bir sınıf vana ve bağlantı parçaları ile yüzeysel bir şekilde tanışmamızın, okuyucuya kendi projeleri için çözümler seçmesinde yardımcı olacağını umuyoruz. Bu makaledeki video, her zaman olduğu gibi, ek malzeme içerir. İyi şanslar!
