Geçiş valfi - akış ana

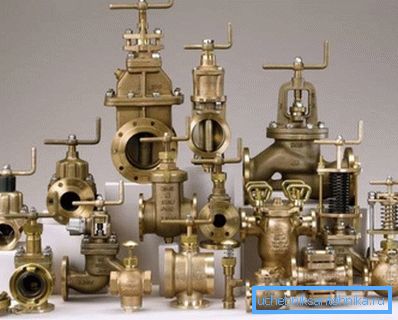

Her dakika ve her gün, muhtelif maddelerden oluşan büyük hacimler - su ve petrol ürünleri, yağlar ve gazlar boru hatları boyunca hareket eder. Trafik akışlarının hareketinden sorumlu olan vana elemanlarından biri bir küresel vanadır.

Fonksiyonları arasında, durdurma ve başlatma, düzenleme ve bazı türlerin tasarımı ve taşınan ortamların karıştırılması bulunmaktadır.

Vinçle ilgili en önemli şey

Geçiş yoluyla düzenleyici valf, ortamın kabızlığı ve başlatılması ve akış hızının düzenlenmesi için tasarlanmıştır. Küresel vana, küresel vana sayesinde elde edilen minimum hidrolik kayıplarla bir dizi geçişten ayırt edilir. Gaz boru hatlarında kullanılan bu kilitleme cihazıdır.

Bazı avantajlar vardır:

• Takviye tertibatının basit yapısında;
• yüksek derecede sıkılık;
• agresif ortamlara direnç;
• basit yönetim;
• yoğunluk;
• Sapın açıkça sınırlı dönme yarıçapı;
• çoklu akış karıştırma yetenekleri;
• evrensel iş hacmi - sıvıdan viskoz ortamlara ve ayrıca kirliliklere (çamur, kağıt hamuru) sahip ortamlar.

Küresel vanalar için, pirinç, çelik, dökme demir, polipropilen, polietilen, seramik ve alüminyum esas olarak kullanılmaktadır. Yuvalar grafit, plastik, lastik ve çeşitli metallerden yapılmıştır.

Küresel Vana Tasarımı

Geçit aracılığıyla küresel vana çeyrek stop döner mekanizması ile bir takviye. Ana görevi tamamen açmak ya da örtüşmek, ancak trafik akışının gücünü düzenlemektir. Yüksek basınçlı borularda kabızlığın tam olarak açılmaması durumunda, kademeli olarak sıkışma kaybına yol açan türbülans oluşabilir.

Kilitleme tertibatının çalışma prensibi basittir - tutamağın saat yönünün tersine 90 ° döndürülmesi, kolun boruya paralel olması durumunda vananın tamamen açık olduğu ve kapının - ona dik bir konumda kapalı olduğu anlamına gelir.

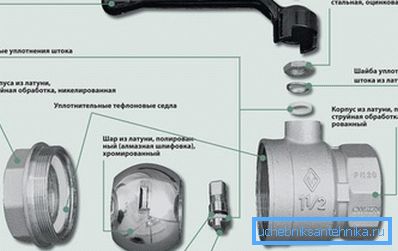

Takviye meclisi:

• bir delikten geçen küresel kilit;
• Küre tutan 2 eyer;
• mil;
• Yukarıdaki elemanların bulunduğu konut;
• iş miline bağlanan kontrol kolu.

Vinç gövdesi monolitik veya katlanabilir olabilir. Sökülebilir tasarım bakım ve onarım için uygun değildir, bu nedenle fiyatı düşüktür. Katlama seçeneği tamir edilebilir, bu da çok uzun süre çalıştırılmasını sağlar.

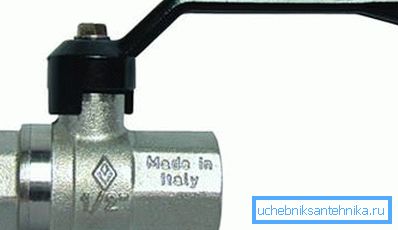

Top kabuğundaki deliğin küçük çapı onu kontrol etmek için fazla çaba gerektirmez. Büyük diyafram çapları, daha uzun bir kol veya otomatik tahrik ünitesinin kullanımını gerektirebilir.

Dikkat edin! Özellikle vinç sıkışık koşullarda kurulduğunda uzun bir sap her zaman uygun değildir. Diğer borular dönmeyi engelleyebilir, bir vinç üzerine bir vinç takılması çıkış yolu olabilir.

Uygulama alanları

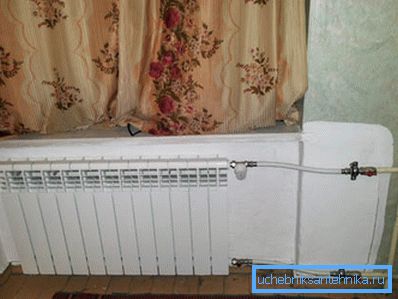

Küresel vanalar bugün gaz ve ısı ile ev sağlayan kimyasal, petrol ve gaz endüstrisinde, kamu hizmetlerinde vazgeçilmezdir. Dairelerde, bu tür cihazlar ekipmanlara tedarik borularına yerleştirilir.

Knot kullanımı, sıkılık sınıflarına sıkı sıkıya bağlı olarak gerçekleşir.

Bu sürecin siparişi, vincin gövdesinin uygulamasına göre belirli bir renge sahip olduğu GOST 24856-81 tarafından düzenlenir:

• su trafiği mavi ile gösterilir;
• gaz sarısı;
• petrol ve petrol ürünleri - siyah.

Kilitleme cihazlarının sınıflandırılması

Boru hattına bağlantı yöntemine göre, bilyalı kilitleme cihazları aşağıdaki tiplere sahiptir:

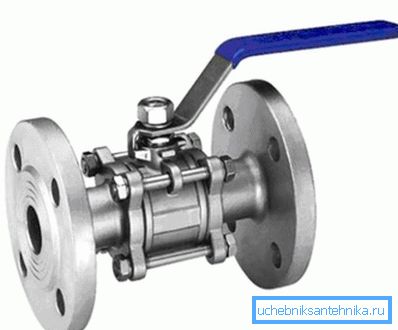

• flanşlı - yüksek basınca dayanıklı, dökümlü ve döküm özelliğine sahiptir ve bu nedenle 46 mm'den fazla gaz endüstrisi ve petrol rafinerilerinin kesit çapı olan otoyollara açıktır;

• bağlama - Ortak ısıtma, gaz ve su sistemlerinde 45 mm'ye kadar kesite sahip boru hatlarında başarıyla kullanılır;
• meme - Gıda ve kimya endüstrilerinde sıklıkla kullanılan, ana avantajı tamir edilebilirlik ve tekrar kullanılabilir montaj / sökme;

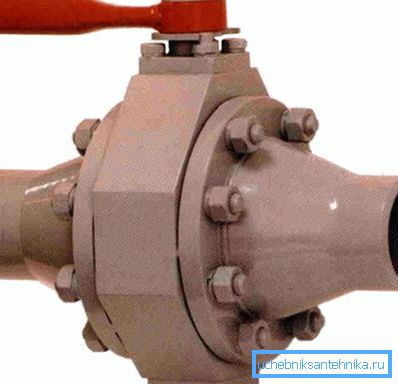

• kaynaklı - İnşaat alanında kullanım için karakteristiktir, bir kere kurulur, fiyat nispeten düşüktür;

• kombine - Valfın genişletilmiş ekseni sayesinde, montaj seçenekleri mümkündür, kontrol edilebilir, yeryüzünde derin olabilir.

Trafik akışı yönünde ve bağlantı sayısı:

• kontrol noktaları - giriş / çıkış aynı eksende, farklı çaplardaki boruların seviye bölümlerine monte edilmiştir;
• açısal - deliklerin ekseni, esas olarak, ev aletlerine, örneğin bataryaya bağlantı noktalarında bulunan, birbirine diktir;

• üç yollu (karıştırıcılar);
• multipass.

Bant genişliği paylaşımına bağlı olarak:

• tam delik -% 100'e kadar;
• standart -% 50'ye kadar;
• Tam olmayan% 70–80 akış.

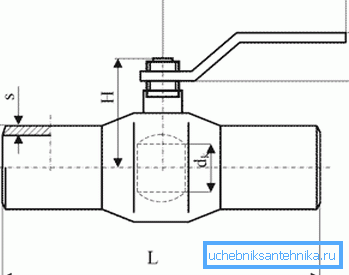

Tam delikli küresel vana kapağındaki deliğin çapı, boru hattının iç çapı ile çakışır ve bu nedenle basınç kaybı gibi hidrolik direnç minimize edilir. Bu tür bağlantı parçaları, sıvılar için çok uygundur.

Tam geçişli olmayan düzlemin topundaki delik, daha küçüktür ve koni şeklinde olabilir (bir veya iki simetrik geçiş) ve dolayısıyla daha büyük bir hidrolik direnç vardır. Küçük çap, bu tür vinçleri “kolaylaştırır”, dayanıklıdırlar, çünkü küçük akışlara izin verirler ve top üzerindeki yük azalır, avantajlı olarak fiyat farklıdır.

Genel kurulum kuralları

Çalışma süresinin ve işin kalitesinin, bir takviye biriminin yetkili kurulumuna bağlı olduğunu hatırlatmamanız gerekir.

Genel kurulum talimatları şunları içerir:

1. Kurulum sahasının son seçimi ve gelecekte kurulum ve onarım çalışmaları için ücretsiz erişim sağlanması.
2. Valfin çapı ve borusu gibi parametrelerin uygunluğunu, valfin kapasitesini ve çalışma koşullarıyla uyumluluğunu (ortam türü, boru hattı ve sıcaklıkta maksimum basınç) kontrol etme ihtiyacı.

1. Cihaz gövdesindeki giriş / çıkış okları tarafından ek olarak gösterilen taşınan akış yönünü bilmek.
2. Eşleşen konum ve iş parçacığı türü.
3. Sızdırmazlık sağlamak için belirli bir çaba ile sarılması gereken dişli elemanlarda sızdırmazlık bandı kullanılması.

Dikkat edin! FUM bandını kendi ellerinizle doğru bir şekilde döndürmek için, önünüzdeki ek noktasının yanından açık bir harici iplik görmelisiniz. Bandı saat yönünde döndürün.

1. Flanşlı olduğunda, vinç ve boru üzerindeki yapıları aynı olmalıdır.

Özetlersek

Boru hattının teknik özelliklerine ve geçecek ortama karşılık gelen vanalar, niteliksel ve uzun bir süre çalışacaktır. Deklanşörün avantajları, basit ve aynı zamanda ideal şekil, hem endüstriyel hem de konut sektörlerinde başarıyla kullanılmaktadır.

Bu makaledeki video, bir özet kullanarak kullanma seçeneklerinden birini göstermektedir (bu örnekte, damla sulama işlemini düzenlemek için).
