Harici su tesisatı ve atık su arıtma sistemi: inşa edilirken

Harici haberleşmelerin kurulumuna geçmeden önce, bunların gereksinimlerinin harici tesisat ve kanalizasyon için bir bina kodu içerdiği unutulmamalıdır. Gerekliliklerine uyulmaması, sahadaki ekolojik dengeyi bozabilir, atık suyun toprağa nüfuz etmesine ve akiferin kirlenmesine neden olabilir. Ayrıca, sistemin kendisi hızlı bir şekilde arızalanabilir.

Dış ağların kurulumunu düzenleyen belgeler

Harici tesisatın montajının yapıldığı ana belge, 3.05.04 / 85 SNiP'dir.

Ayrıca, aşağıdaki koleksiyonların hükümlerini dikkate almak gerekir:

• SNiP №III / 4/80;
• SNiP 3.01.03 / 84;
• SNiP 3.01.01 / 85;
• SNiP No. 2.04.02 / 84.

Hazır haberleşme, 3.01.04 / 87 nolu SNiP'ye göre işletmeye alınmalıdır.

Normlara göre, harici sıhhi tesisat ve kanalizasyon analogları için su boruları şunlar olabilir:

• asbest çimento;
• çelik;
• betonarme;
• dökme demir;
• seramikler;
• Plastik.

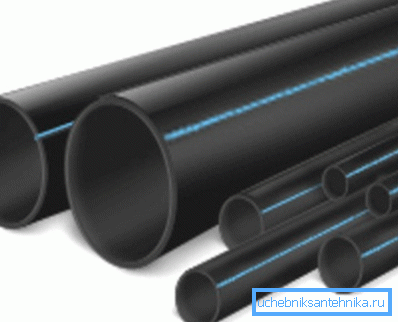

Dikkat edin! Şimdi en çok kullanılan polimer boru ürünleri. Dış mekanda kurulum için etiketlenmiş olmalıdırlar. Bu tür borular genellikle mavi şeritli siyah bir renge sahiptir.

Boru hatlarının düzenlenmesi için genel şartlar

SNiP № 2.04.02 / 84'e göre, su kaynağının dış kısmı zorunlu elemanlara sahip olmalıdır.

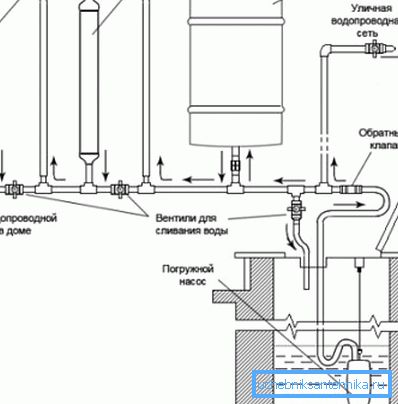

Sıhhi tesisat sisteminin bileşenleri

1. Su alma tesisi.
2. boru hattı, evin girişine kaynak sağlanması.
3. Depolama tankı (su kulesi).
4. Boru hattının önünde bir denetim binası bulunmalıdır.. Harici su kaynağı üzerinde kontrol kuyuları kurulduğunda, stop vanaları bunlara monte edilir.
5. Basıncı (basınç) istenen değere yükseltmek için, sistem bir su pompa istasyonu ile donatılmıştır..
6. Filtrasyon ünitesi, suyu içme durumuna arıtmak.

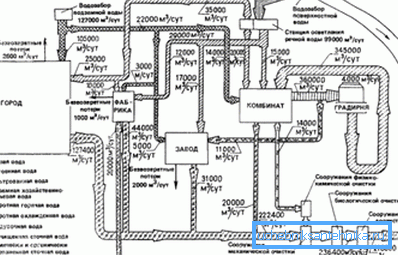

Harici su temin sistemleri üzerindeki ortak girişim, amaçlarına bağlı olarak bunları aşağıdaki kategorilere ayırır.

1. Ev tipi, sahiplerine içme suyu sağlar.
2. Yangın analogu yangınları söndürmek için tasarlanmıştır.
3. Üretim versiyonu teknik suların taşınması için hizmet vermektedir. Soğutma ekipmanı, imalat ürünleri vb. İçin kullanılır.
4. Bitkilerin sulanması için gerekli sulama türleri.
5. Dolaşan su kaynağı türü su tüketimini azaltmaya yarar.
6. Çoğu zaman birleştirilmiş ağ eller tarafından çözülür. Örneğin bitkileri sulamak ve siteye içme suyu sağlamak için kullanılabilir.

Dikkate alınan faktörler

1. Ağın montajı için boruların döşenmesi, yüzeylerine, atık ve yeraltı sularına nüfuz etmesine izin vermez. Ürün ve aksesuarların kendisi kirlenmemelidir.
2. İletişim onaylanan projeye göre gidiyor.
3. Boru döşemeden önce siperlerin tasarım boyutlarına uygunluğu kontrol edilmelidir.
4. Serbest akışlı çan şeklindeki ağlar için borular, uzatılmış ucu su akışına doğru yerleştirilmelidir.
5. Düz uzatmalarda, ağ kurulumunun düzgünlüğünü sürekli olarak izlemeniz gerekir.
6. Talimat, bir anti-korozyon bileşiği ile işlem görecek metal borulardan yapılan iletişimi önerir.

Ağ yapılandırma

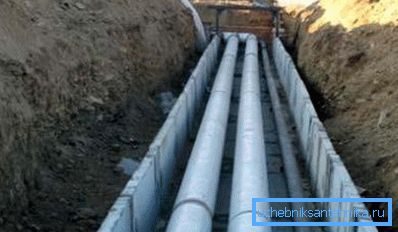

1. Hendek, su girişinden, toprak donma seviyesinin altında, en az 20 cm alınmalıdır.
2. İyi sıhhi tesisat valflerinin muayenesinde dış tesisatı tesis edilir. Çapları ve tipleri spesifikasyonlarda belirtilmelidir.

Dikkat edin! Sistem ortak bir su şebekesine bağlanacaksa, bağının Vodokanal çalışanlarına emanet edilmesi en iyisidir. Ev içi kablolama bağımsız olarak yapılabilir.

1. Dış su kaynağının minimum eğimi, her bir sayaç için su girişi yönünde 3 cm olmalıdır.
2. Tipine göre belirlenen sokak pis su standartlarına yönelik boruların minimum kesitidir. Bu tamamen ayrı bir ev ağı ise - 200 mm, tüm yağmur fırtına sistemi 250 mm ise.

Dış mekan su borularının çapı, su tüketimine ve sistemin tüm bölümlerinin hidrolik direncine dayanarak belirlenir.

Bu durumda, dış su kaynağının minimum çapı:

• Büyük yerleşim birimlerinde, endüstriyel tesislerin yanı sıra endüstriyel tesisler için - 100 mm,
• kırsal alanlarda - 75 mm.
• Bina çok katlı ise - 150/200 mm.

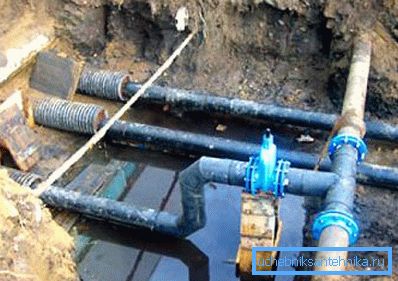

Mühendislik ağlarının karşılıklı düzenlenmesi

1. Paralel serme boruları, su kaynağı ve kanalizasyon en az 40 cm aralıklarla yerleştirilmelidir.
2. Sıhhi su şebekesi alanında bir kanalizasyon şebekesinin kurulması kesinlikle yasaktır.
3. Sistemleri geçmeden yapamayacağınız zaman, borular birbirine düz bir açıyla döşenmelidir. Akut bir açıyla geçmek yasaktır. Aynı zamanda harici su kaynağının eğimini gözlemlemek gereklidir.
4. Su boruları kanalizasyon muhtarlarının üstüne yerleştirilmelidir. Kesiştikleri yerde, aralarındaki dikey boşluk en az 0,4 m olmalıdır.
5. Sistemlerin döşenmesinde plastik borular kullanılıyorsa, kesişme noktalarında çelik muhafazalarla korunmaktadır. Bu elementlerin uzunluğu ve dolayısıyla fiyatı, toprak tipine bağlıdır. Kil ise gövdenin uzunluğu kesişme noktasından itibaren her iki yönde 5 m olmalıdır. Güçlü bir filtreleme zemininde (örneğin kumlu), şekil 10 m'ye çıkar.
6. Kanalizasyon ve su borularının binaya girişi arasındaki boşluk en az 1,5 m olmalıdır.

Sonuç

Dış mekan iletişimi kurmak, kural ve yönetmeliklere uymalısınız. SNİP'lerde bulunurlar, bu belgeler çalışmadan önce incelenmelidir.

Bu makaledeki video çok daha faydalıdır.
