Hdpe küresel vana ve özellikleri

Halihazırda, çeşitli amaçlar için iletişim hatları döşerken, düşük basınçlı polietilen borular (HDPE) sıklıkla kullanılmaktadır. Kurulumu, bilyeli valfler de dahil olmak üzere özel rakorlar kullanılarak gerçekleştirilmektedir. Daha sonra, bu ürünlerin ne olduğunu, ne olduklarını ve özelliklerinin neler olduğunu ele alıyoruz.

Küresel vanaların özellikleri PND

HDPE borular için plastik bilyalı supaplar, boru hattından taşınan sıvının akışını tamamen kapatmak için tasarlanmış kapatma vanalarıdır. Toplar, kilitleme mekanizmasının, bir delikten bir top şeklinde yapıldığı gerekçesiyle çağrılır.

Top, geçişi açmanızı veya kapatmanızı sağlayan vücutta 90 derece döndürülebilir. Kilitleme mekanizmasının konumu bir manivela ile kontrol edilir. Büyük çaplı vinçlerde (150 mm ve üzeri), kilitleme mekanizması elektrikli, pnömatik veya hidrolik aktüatörler tarafından kontrol edilir.

Bu cihazların durumu HDPE'den yapılmıştır, yani. boru hattı ile aynı malzeme. Kilitleme mekanizması, çoğu zaman üreticilerin polipropilen veya başka tipte bir plastik üretmektedir.

haysiyet

Göz önünde bulundurulan vanalar arasında şunlar sayılabilir:

• Dayanıklılık - ürün 25 yıl veya daha fazla dayanabilir. Dayanıklılık büyük ölçüde ürünün çalışma koşullarına bağlıdır.
• Tasarımın sadeliğinden dolayı güvenilirlik.
• Ucuz malzemeler nedeniyle düşük fiyat.
• Düşük ağırlıkta ürünler.
• Yüksek derecede sıkılık.
• Cihazın plastikten yapılmış olması nedeniyle, korozyona karşı hassas değildir, dahası, çökelti pratikte yerleşmez.

eksiklikler

Nesnellik için, söz konusu cihazların bazı dezavantajları şunlardır:

• Bu durumda olduğu gibi akışı düzeltmek için kullanılamaz.
• Diğer HDPE bağlantı parçaları gibi, borular için metal bağlantı parçalarından daha az basınç için tasarlanmıştır.
• Artan sıcaklık ile cihazın gücünü azaltır.

Dikkat edin! HDPE boruları için plastik bilyeli valf kullanmadan önce, özelliklerinin kullanım koşullarına uygun olduğundan emin olunmalıdır.

HDPE için vana tipleri

Göz önünde bulundurulan cihazların çap olarak farklılık göstermesine ek olarak, farklı kurulum yöntemleri için de tasarlanabilirler:

• Collet (sıkıştırma);
• flanş;
• Kaynak.

Aşağıda, her türdeki cihazların özelliklerine ayrıntılı bir bakış sunulmaktadır.

bilezik

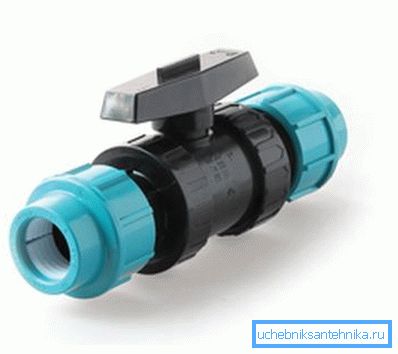

Bu cihazlar küçük çaplı boru hatları için kullanılır - 20 mm - 110 mm. Ana özellikleri, özel ekipman kullanılmadan elle yapılabilen montaj kolaylığı ve bu tür çalışmaların becerileri olmadan.

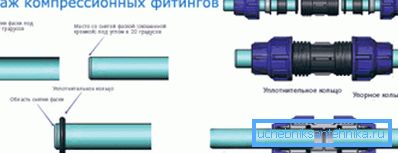

Dikkat edin! Vinçin bir küme metodu ile yüksek kaliteli montajı için, eksenlerine tamamen dik olarak birleştirilecek boruları kesmek ve yukarıdaki şemada gösterildiği gibi birkaç milimetre pahlamak gereklidir.

Kural olarak, bu stop vanası evsel su borularında kullanılır. Aşağıdakiler bu cihazların ana özellikleridir:

Cihaz modeline bağlı olarak, özellikler biraz farklılık gösterebilir. Bununla birlikte, genel olarak, tablodaki verilere karşılık gelirler.

Sıkıştırma valflerinin, giriş ve çıkış borusu ile aynı büyüklükte, örneğin 32 - 32 mm ve farklı olması gerektiğini söylemeliyim. Farklı çaplardaki borular arasında adaptörler olarak kullanılabilir.

flanşlı

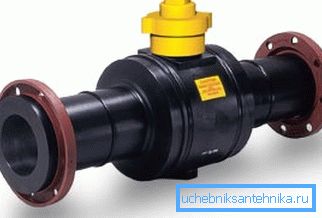

Flanşlı PND vanaları geniş çaplı boru hatlarında (315 mm'ye kadar) kullanılır. Boru hattı ile bağlantıları, flanşlar kullanılarak cıvatalarla gerçekleştirilir. Bir collet olarak, bu bağlantı daraltılabilir.

Önceki cihazların aksine, flanşlı vanalar daha fazla basınca dayanabilir. Sıklıkla, bu vanalar, asit ve alkalilere karşı dayanıklı oldukları ve aynı zamanda korozyona maruz kalmadıkları için kimya endüstrisinde kullanılırlar.

kaynak

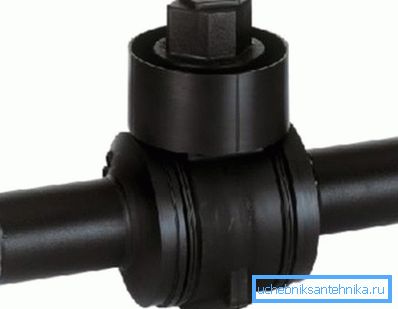

Bu bağlantı yöntemi, sıkılığı sağlamak için gerekli olduğu durumlarda kullanılır. Bu durumda kurulum talimatları daha karmaşıktır.

Kaynak iki şekilde yapılabilir:

• popo - İki kaynaklı parçanın uçlarını eriten özel bir kaynak makinesinin yardımıyla. Ardından, parçalar basınç altındadır.
• Elektrofüzyon yöntemi - bu durumda birleştirilecek parçaların yüzeylerinin ısınması, metal spiralin geçtiği şekilli parçalar vasıtasıyla gerçekleştirilir. Sonuç olarak, bağlanacak parçalar ve elektrik kuplajı birlikte kaynaklanarak güvenilir bir bağlantı sağlar.

Burada, belki her türlü plastik bilyalı vanalar.

Sonuç

Polietilen küresel vanalar, HDPE borularından çeşitli boru hatları için kullanılan güvenilir kapatma vanalarıdır. Bulduğumuz gibi, hattın amacına ve çapına bağlı olarak farklı şekillerde monte edilebilirler.

Bu makaledeki videodan, bu konuyla ilgili bazı ek bilgileri öğrenebilirsiniz.
