Hdpe vinç: tasarım özellikleri ve uygulama kapsamı

Bugün, giderek daha çok, HDPE - düşük basınçlı polietilenden yapılmış borular, evsel ve endüstriyel boru hatlarının yapımında kullanılmaktadır. Bu malzeme ağların kurulumunu kolaylaştırır, güvenilirliklerini artırır ve hizmet ömrünü uzatır.

Plastik sistemlerin bir diğer avantajı, üzerlerindeki kilitleme cihazlarının sadeliği ve çabukluğu. Kural olarak, bunlar özel PND muslukları ve vanalarıdır.

Küresel vana özellikleri

Çoğu durumda, bu vanalar top tipi.

Uygulama kapsamı

HDPE boruları için bağlantı parçaları ve musluklar, ağın farklı bölümlerinin bağlantı noktalarına, buna ek olarak akış kontrol noktalarına yerleştirilmiştir.

Dikkat edin! Hava geçirmez eşleri garanti ederler. Buna ek olarak, boruları açma / kapama ve aynı zamanda içinden geçen maddelerin akışını düzenleme fırsatı da sunarlar. Bunlar arasında soğuk, sıcak, agresif kimyasal gazlar ve sıvılar bulunur.

PND sistemlerinde 20/150 mm veya daha fazla çapa sahip küresel vanalar kullanılmaktadır:

• içme ve teknik su temini;
• kanalizasyon;
• gaz kaynağı;
• sulama;
• teknik ve kimyasal sıvıların taşınması.

Cihaz konfigürasyonu ve materyalleri

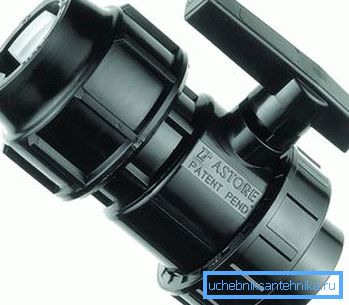

Top cihazları malzeme üretiminde farklılık gösterir. HDPE borular, pirinç ve çelik için en çok kullanılan plastik musluklar.

Tasarım gereği, bu tür cihazlar bilinmektedir:

• açısı;
• iletişim;
• çoklu geçiş (üç veya daha fazla giriş).

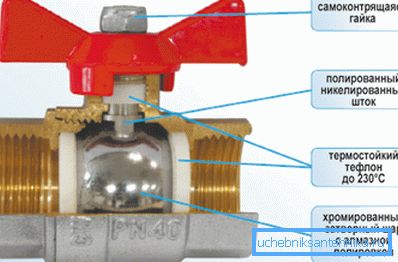

Küresel vanadaki ayar veya kilitleme elemanı iki delikli bir dairenin şekline sahiptir. Cihazın sapı ile bağlanır ve kendi ekseni etrafında hareket eder. Delikler tarafından ortamın akışına göre konumlandırıldığında, kör tarafın yerleştirildiği zaman onu kilitlediği zaman akmasına izin verir.

Tahrik mekanizması çeşitleri

Diğer şeylerin yanı sıra, plastik borular için stop vanaları, tahrik mekanizmasının prensibinden farklıdır.

1. Küçük bir boru kesitine sahip ev ağlarında, akışlar PND 25, 32, 50, vb. Borular için, manuel kontrol metodu ile örtüşmektedir.. yani kolları sadece elleri ile döndürülür. Bu yöntem erişilebilir sitelere monte edilen boru hatları için tipiktir. Bu temelde, vincin erişim noktaları ek koruma ile donatılmalıdır - bir çit veya bir kilitleme mekanizması.
2. Yaygın ve dişli cihazlar. Böyle bir aktüatör, manuel kuvveti arttırır, böylece vincin pozisyon değişikliğini kolaylaştırır.

1. 150 mm ve üzeri kesitli boru hatları kendi elleriyle örtüşmemektedir.. Bu durumda, otomatik veya mekanik tipteki sürücüleri uygulayın.

Yönetiminin yöntemi şöyle olabilir:

• hidrolik;

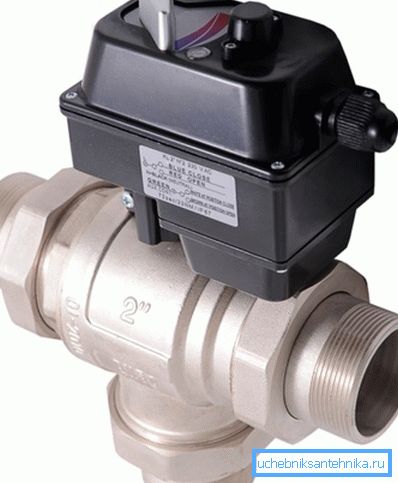

• elektrik;
• pnömatik.

Dikkat edin! Bu tür cihazlar, belirli koşullara bağlı olarak boru hattının kapanması / açılması için uzaktan kontrol veya tam otomasyon sağlayabilir. Örneğin - ayarlanan hava sıcaklığı.

Kurulum yöntemleri

Vinci 63 PND veya başka bir bölüme monte etmek için birkaç yöntem uygulayın.

1. Popo veya termistör kaynağı, derzlere en yüksek sıkılığı sağlar. Vinç aynı zamanda sökülüp tekrar kullanılamaz.
2. Flanş bağlantısı valfi birkaç kez kullanmanıza ve cihazı özel ekipman kullanmadan değiştirmenize izin verir. Borular için flanşlardaki vanalar sadece iki hüküm içerir: “açık” ve “kapalı”. Bu, akışı ayarlama olasılığını ortadan kaldırır. Bu tür vinçler paslanmaz çelik veya dökme demirden yapılmıştır. Büyük çaplı sistemlerde kullanılırlar: gaz, petrol boru hatları, vb. Cihazlar yüksek mukavemete sahiptir. Vücutları iki elementten hazırlanır veya dökülür.

1. Bağlantı kuplajı, 45 mm'den fazla olmayan bir çapa sahip gaz, ısıtma ve su şebekelerinde kullanılır. HDPE borular 32 ve diğer bölümler için bu tür vanalar, kurulumu kolay ve kullanımı kolaydır.

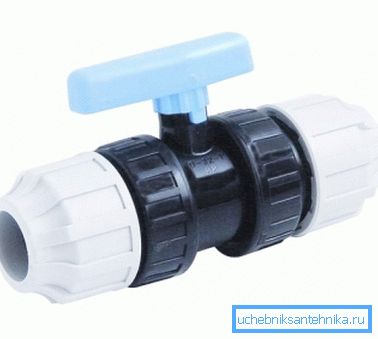

2. Uydurma veya sıkıştırma (kıvrımlı) küresel vana, nipel ve somun kullanılarak monte edilir. Bağlantıların noktaları contalarla kapatılmıştır. Meme bağlantısı, birden fazla cihazın kullanımına izin verir.
3. Vinçin mümkün ve kombine kurulumu. Bu durumda, aynı enine kesite sahip elemanların kaynağı, örneğin 32-32 ve flanşlar kullanılır.

Küresel vanaların artıları ve eksileri

Plastik borular için küresel vanaların avantajları aşağıda listelenmiştir.

1. Uzun hizmet ömrü.
2. HDPE vinçlerin güvenilirliği, garantili akış kapatma ve bunların tam sızdırmazlığında ifade edilir.
3. Cihazlar bir akış kontrolörü olarak kullanılabilir.
4. Cihazın en az bir kısmı var. Bu nedenle, fiyatı çok yüksek değildir ve başarısızlık olasılığı azaltılmıştır.
5. Akış çok hızlı bir şekilde bloke edilebilir. Bu maksimum ağ yönetimi verimliliği sağlar.
6. Kural olarak, vincin montajı için (istisna - kaynaklı bir arayüz), özel ekipman, oldukça normal tuşlar gerekli değildir.

Cihazların dezavantajları.

1. Sınırlı boyut cetveli. Boru bölümü ne kadar büyükse, bunun için bilyeli valfi bulmak daha zordur.
2. Cihaz, akışı ayarlamak için kullanıldığında ve tamamen üst üste gelemediğinde, çalışma sırasında basınç azaltma yeteneğine sahiptir. Bunun nedeni, ağdaki bir gaz veya sıvının etkisini deneyimleyen kilitleme topunun deformasyonudur.
3. Talimat, bu gibi cihazların, 10 bar'ı geçmeyen bir basınçta ve 16 bar'ı geçmeyen bir basınçlı su şebekelerinde gaz boru hatlarında kullanılabileceği konusunda uyarıda bulunmaktadır.

Sonuç

HDPE'den üretilen borular için tasarlanan vinçler, sıvı ve gaz taşıyan sistemlerin kullanımı için en uygun koşulları yaratma fırsatı sunmaktadır. Modellerin çeşitliliği nedeniyle, her tür boru hattı için seçilebilir.

Bu makaledeki video, konuyu daha net bir şekilde anlamanıza yardımcı olacaktır.
