İç su temini ve binaların kanalizasyonu: standartlar,

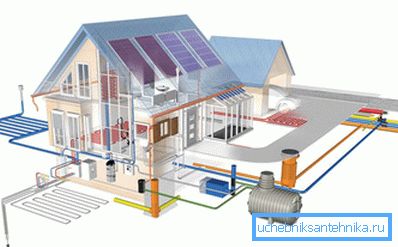

İç su temini ve binaların kanalizasyonları, abartı olmaksızın, ana "arterleri" dir. Bu nedenle uzmanlar bu düğümlerin geliştirilmesine çok dikkat ederler: bir hata durumunda, konfor seviyesi önemli ölçüde azalır ve eksiklikleri gidermek için yapılan çalışmalar ciddi yenileme ve önemli finansal yatırımlar gerektirecektir.

Aşağıda, su arzı ve kanalizasyon sistemlerinin tasarımını hangi düzenleyici dokümanları düzenlediğini, planlarken dikkat etmeniz gerekenleri ve boru hatlarının bağımsız olarak kurulmasını yaparken nelere dikkat edilmesi gerektiğini anlatacağız.

Genel tasarım sorunları

Düzenleyici çerçeve

Bu tür iletişimleri düzenleme konularını düzenleyen ana standart, binaların iç su temini ve kanalizasyon (2.04.01-85) ile 2013 yılı sonunda yürürlüğe konan güncellenmiş SP 30.13330.2012 versiyonunun yanı sıra bina ve inşaat yönetmelikleridir.

Ayrıca, su temini ve atık su sistemlerinin tasarımı aşağıdaki belgeleri de dikkate almalıdır:

• SP 31.13330.2012, açık su sistemlerinin tasarlanması sürecini tanımlar.
• SP 61.13330.2012 çeşitli boru hatlarının ısısını ve su yalıtımını düzenler.
• SP 73.13330.2012, konut binaları ve yapıları için sağlık şartlarını açıklar.

Ayrı bir grup sıhhi kurallar ve kurallardan oluşur:

• SanPiN 2.1.4.1074-01 - merkezi içme suyu tedarik sistemleri aracılığıyla tedarik edilen suyun kalitesi için gereklilikler.
• SanPiN 2.1.2.2645-10 - özel ve apartmanlarda yaşam koşullarının özellikleri.
• SanPiN 2.1.4.2496-09 - sıcak su sistemlerinin güvenliğini sağlamak.

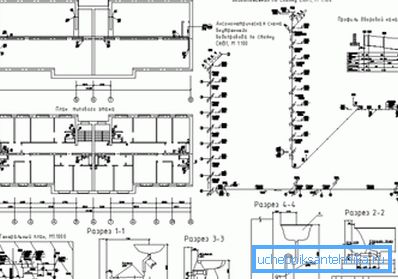

Dokümantasyon hazırlanırken, iç taslak ve kanalizasyon sistemlerinin (21.601-79) çalışma çizimleri ve taslak yönetmeliklerin teslim edildiği tarihte diğer ilgili belgeler için GOST olarak kullanılması zorunludur.

Sistem özellikleri

SNiP'nin evsel su temini için, hem kanalizasyon sistemi hem de su temin sistemi bir dizi gerekliliği karşılamalıdır.

Aşağıda, bu iletişimin bağımsız tasarımında ve düzenlenmesinde en önemli olanları listeliyoruz:

• Mümkünse, çeşitli binaların su kaynağı ve drenaj sistemleri birbiriyle bağlantılı olmalıdır.. Bu yaklaşım, mevcut kaynakların daha verimli kullanılmasını sağlayacak ve bu da işletme tesislerinin maliyetini azaltmaya yardımcı olacaktır.

Dikkat edin! SNiP, departmanlarına bağlı olmaksızın bina ağlarının entegrasyonuna izin verir.

• Bir konutun sıhhi tesisatına giren su, sıhhi standartlara uygun olmalıdır.. Bunun için, bazı durumlarda su arıtma (temizlik, arındırma, vb.) İçin bir dizi önlemin uygulanması gerekmektedir.
• Teknik amaçlar için kullanılan su da eğitilmektedir.. Dahası, saflaştırma derecesi, kullanıldığı teknolojik işlemin özelliklerine göre belirlenir.
• Suyun taşınması için boru hatları, uzun süreli temaslarda bile sıvının kalitesini bozmayan bir malzemeden yapılmalıdır..

Sıhhi tesisat sistemleri tasarlanırken tüketim dikkate alınmalıdır. Farklı bina tipleri için, bu birimler farklıdır ve en yaygın rakamlar aşağıdaki tabloda gösterilmiştir:

Dikkat edin! Bu rakamlar kendi ellerinizi yapmayı planladığınız iletişimleri tasarlamak için kullanılmalıdır. Merkezi yapılanma ile, bazen yerel otoritelere bağlılık ve koordinasyona tabi olarak bu standartları artırmaya izin verilir.

Su temini hacmine ek olarak, SNIP ayrıca serbest basınç miktarını da dikkate almanızı önermektedir.

Bu parametrenin minimum değeri aşağıdaki gibi olmalıdır:

• Tek katlı bir bina ile binanın girişinde - 10 m.
• Her bir kat için 4 m eklemeniz gerekiyor.
• Asgari su tüketiminde, basınç ilk katın üzerindeki her katta 3 m'ye düşürülebilir.

Dikkat edin! Toplam serbest başın değeri 60 m'yi geçmemelidir.

İç su kaynağı

Bu gerekliliklere ek olarak, düzenleyici belgeler ayrıca tüm iletişim devrelerinin düzenlemelerinin özelliklerini de düzenler. Aşağıda tasarımın ana noktalarını tarif ediyoruz ve sıcak ve soğuk su tedarik sistemleriyle başlıyoruz.

Su temin sistemi hem merkezi hem de yerel olabilir. Sistem tipinin seçimi, tesisin özellikleri ve ana su kaynağının ekonomik verimliliği dikkate alınarak yapılmalıdır.

Bu nedenle, önemli sayıda hanehalkı için, tam bir pompa ekipmanı setinin fiyatı ve aynı zamanda iyi inşaat maliyeti, su taşıyan bir ana kolun döşenmesinden çok daha düşük olabilir.

Binanın amacına bağlı olarak, aşağıdaki su tedarik sistemleri ile sağlanabilir:

• İçme ve içme.
• Üretimi.
• Yangın söndürme
• Sıcak su sistemi.

Dikkat edin! Bazı durumlarda, yangın suyu tedariki, üretim veya ev içme ile birleştirilir.

Sistemin ana bileşenleri şunlardır:

• Binayı girmek.
• Sıvı tüketiminin dozaj birimi (bazen sıcak ve soğuk su için sırasıyla iki bölüme ayrılır).
• Dağıtım ağı.
• Üst katlara su temini için yükselticiler.
• Tedarik boru hatları.
• Kapatma ve kontrol vanaları (musluklar, valfler).
• Ayrıca bazı durumlarda, tasarım tankların kurulumunu içerebilir. Bu tür bir tasarımın tipik bir örneği, bir kuyu veya kuyu pompasının çalışmasıyla doldurulan ve sistemde sabit bir basıncın muhafaza edilmesini sağlayan bir membran tankıdır.

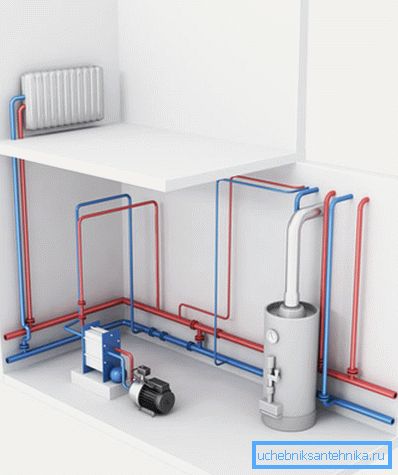

Sıcak su temin sistemine ayrı gereklilikler getirilmiştir:

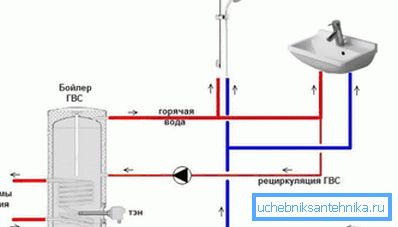

• Sıcaklığı su alma anına kadar korumak için, talimat sirkülasyon sisteminin donatılmasını önerir.
• Sıcak su borularına su giriş bağlantılarının takılmasına izin verilmez.
• Boru hatlarını döşerken, en problemli alanların yüksek kaliteli yalıtımını sağlayarak her zaman ısı kaybından korunmalıdırlar.

Evsel kanalizasyon

Sıhhi tesisat gibi, bir sıvı atık bertaraf sistemi belirli standartlara göre tasarlanmalıdır.

Bugüne kadar uzmanlar bu tip kanalizasyonları ayırt ediyor:

• Sıhhi ve ev - en yaygın olarak kullanılan tip. Lavabo, küvet, klozet, duşakabin, bide vb. Kanalizasyon atıklarının giderilmesinde kullanılır.
• Üretim - büyük hacimli endüstriyel atıklarla çalışmak üzere tasarlanmıştır.
• Kombine - önceki iki türün birleştirilmesinin sonucudur.
• İç drenaj - genellikle çatılardan ve diğer mimari elemanlardan eriyen suyu çıkarmak için kullanılır.

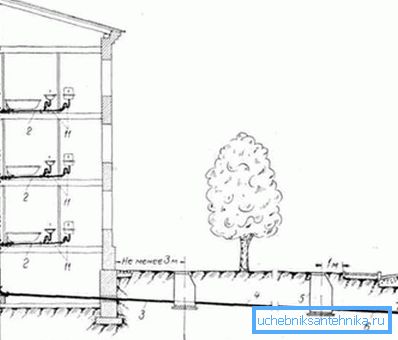

Bir kanalizasyon sistemi planlanırken, kapasitesini hesaplamak gerekir (genellikle su kaynağı hacmi ile tutarlıdır). Bu durumda, bölgenizdeki atık su deşarjı miktarındaki düzenlemeleri dikkate almak faydalı olacaktır.

Dahili kanalizasyon ağı için aşağıdaki kurallar uygun olacaktır:

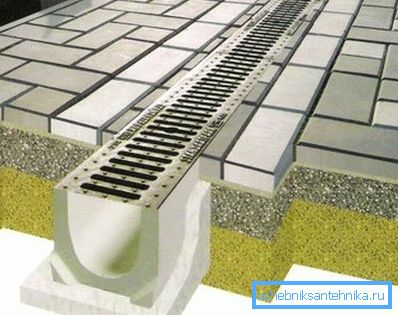

• Atık su, kapalı boru hatlarından yerçekimi ile gerçekleştirilir. Sıvıların açık tablalarda taşınması, sadece hoş olmayan bir kokusu olmaması ve uçucu maddeler içermemesi durumunda mümkündür.
• Drenaj boru hatlarının düz bir hat üzerinde sabit bir eğim ile döşenmesi tavsiye edilir. Kabloyu, eğik kanalizasyon teli veya çaprazları kullanarak yükselticiye takmak.

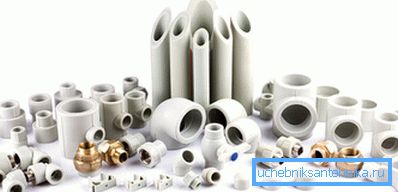

• Kanalizasyonun düzenlenmesi için kullanılan boru hatlarının hizmet ömrü 25 yıl veya daha fazla olmalıdır. Günümüzde, teknolojik polimerlerden (PVC, polipropilen, polietilen) ürünler tercih etmek gerekmektedir.

Mühendislik önerileri

Su ağları

Gördüğünüz gibi, önceki bölümü analiz ettikten sonra, intrahouse iletişimi düzenlemek için oldukça fazla gereksinim var. Ayrıca, her bir düğüm ayrıca belirli standartlara göre planlanmalı ve yapılandırılmalıdır.

Bu nedenle, makalenin bu bölümünde, sıhhi tesisat ve sıhhi tesisat döşerken kullanabileceğiniz özel öneriler sunacağız:

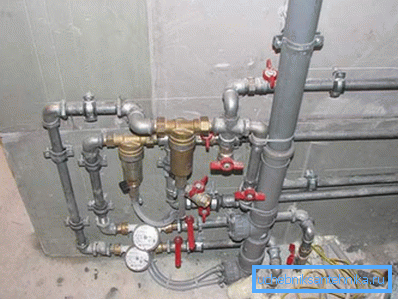

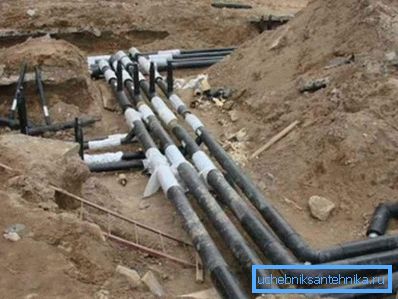

• Çoğu konut ve sanayi tesislerinde, projede tek bir boru hattı girişi atılmıştır. İki veya daha fazla giriş, sadece 400 veya daha fazla daire, hamam ve bir dizi endüstriyel tesis için tasarlanmış olan konutlar için sağlanmalıdır.
• Tüm boru hatları, minimum servis ömrü 20 ° C olan 50 yıl olmalıdır. ⁰C ve 25 yıl sıcaklıkta ⁰S.

Dikkat edin! Servis ömrü, belirli bir boru modelinin performans özellikleri tarafından sağlanan basınç için hesaplanır.

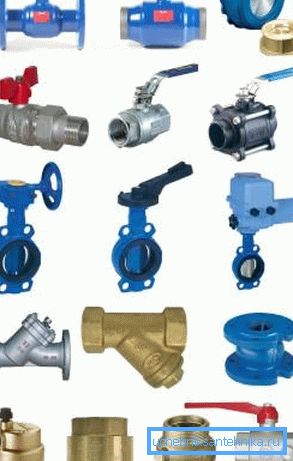

• Su beslemesinin sisteme uyarlanması ve seçimi vanaların yardımıyla gerçekleştirilir. Bu parçaların tasarımı, basınçta düzgün bir değişiklik ve kapalı durumda su akışının güvenilir şekilde kesilmesini sağlamalıdır.

• Ayrı bir sıcak ve soğuk su kaynağının bulunduğu yerlerde, mikserin giriş noktasında kurulması tavsiye edilir. Bazı durumlarda, iki ayrı vinç kullanılmasına izin verilir, ancak bu tasarım çok daha az uygun olacaktır.

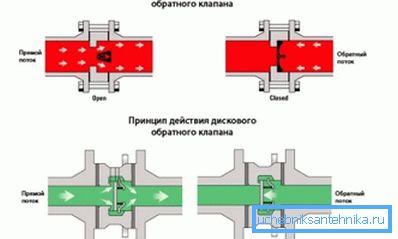

Ayrıca sıcak su besleme sistemlerinde, çek valflerin kurulması zorunludur.

Bu parçalar genellikle yüklenir:

• Grup karıştırıcılar önce.
• Su ısıtıcıları önce.
• Sıcak suyun ölçülmesinden sonra.

Yukarıdaki önerilerin tümü merkezi sistemli sistemler ve otonom su beslemeli sistemler için geçerlidir.

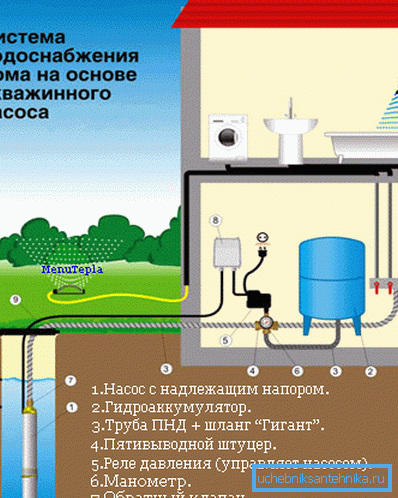

Ancak, su girişinin kuyu veya kuyudan gerçekleştirildiği durumlarda, bir pompa ünitesinin kurulması gerekir:

• Tasarımın ana unsuru, suyu derinliklerden kaldıran bir pompadır.
• Bu cihazın çalışması, borulardaki veya tanktaki basınca bağlı olarak pompayı açan veya kapatan otomatik bir sistem tarafından düzenlenir.
• Enerjiden tasarruf etmek ve binanın üst katlarındaki basıncı dengelemek için genellikle bir su deposu görevi gören bir genleşme tankı monte edilir.

Bazı durumlarda (merkezi su temin sisteminin dengesiz çalışması ile), pompa istasyonu bir yedek sistem olarak kurulabilir.

Drenaj sistemi

Su tedariki ile ayrılmaz kombinasyon halinde, donatmak ve kanalizasyon yapmanız gerekir.

Kural olarak, drenaj boruları döşenir:

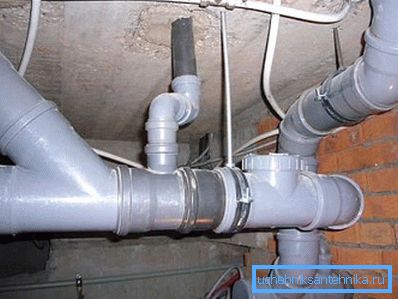

• Koridorlarda, müştemilatlarda, atölyelerde, çatı katında ve bodrumlarda - açık.
• Yerleşim yerlerinde, yanlış panellerin ardında, süpürgelikler, özel kanallarda veya destekleyici yapılarda gömülme ile gizlidir.

Aynı zamanda kurulum sırasında aşağıdaki önerileri takip etmelisiniz:

• Polimer boruların kanalizasyon döşenmesi gizli olduğunda, parçaların mekanik direncini dikkate almak ve bunları deforme edici ve tahribatlı yüklere maruz bırakmamak gerekir.

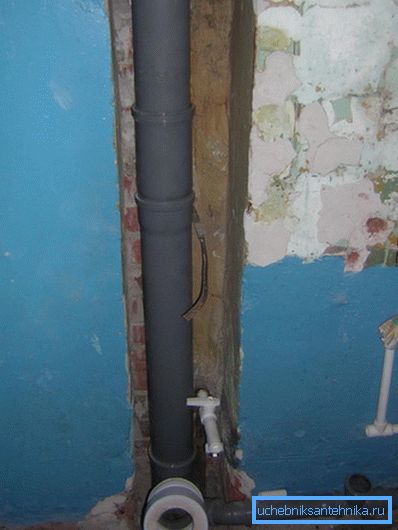

• Boru hattının dikey kısımları (yükselticiler) mekanik darbeler hariç olmak üzere özel nişlere yerleştirilir. Nişin ön kısmı, kontrol ve tamir için yükselticiye erişim sağlayan çıkarılabilir bir panel ile kapatılmalıdır.
• Boruların geçtiği tavanlardaki delikler çimento harcı ile kapatılmalıdır. Daha iyi sızdırmazlık için, borunun kendisi bir rulo su yalıtım malzemesiyle sarılır.

• Yükselticinin üst kısmı bir havalandırma kanalı şeklinde çatı üzerinde görüntülenir. Çalışmayan düz ve eğimli çatılar için havalandırma borusunun optimal kaldırma yüksekliği yaklaşık 20 cm'dir.
• Boru hatlarının döşenmesi gömüldüğünde, denetim kapaklarının kurulumunu sağlamak gerekir. Kapak alanı en fazla 0.1m olmalıdır².
• Düzeltmeler arasındaki mesafe, yapının türüne bağlıdır. Konut binalarında, genellikle 15 (boru çapı 50 mm'ye kadar) ile 20 (çap 150 mm veya daha fazla) metre olmak üzere bir defada bir denetim yapılır.

Sonuç

Yukarıdaki bilgilere ek olarak, dahili su şebekesi ve kanalizasyon şebekelerindeki SNiP, ayrıca, bu sistemlerin işleyişinin inşaat ve nüansları hakkında çeşitli bilgiler içermektedir. Bu yüzden çalışmaya başlamadan önce, yalnızca bu makaledeki videoyu dikkatli bir şekilde izlememeyi değil, aynı zamanda yukarıda belirtilen tüm düzenleyici belgelerin tam sürümlerini ayrıntılı olarak incelemenizi öneririz.

Sadece kendilerinde belirtilen şartların gözetilmesiyle, tasarlanan iletişimin kararlı çalışmasını sağlayabiliriz.
