İğne valfi nerede ve nasıl kullanılır

Kontrol vanasının elemanlarından biri bir iğne valfıdır. Bununla birlikte, su ve buhar boğulma akışını kontrol etmek mümkündür. Ekipman genellikle, basıncın 9.8 MPa'yı aşmadığı yardımcı boru hattına monte edilir. Vinç - düzenleyici kilitleme tertibatı, bir tür boru hattı armatürüdür. Kilitleme elemanlarının hareketi, çalışma ortamının akışına paralel veya karşılıklı olarak gerçekleşir.

Genel bilgi

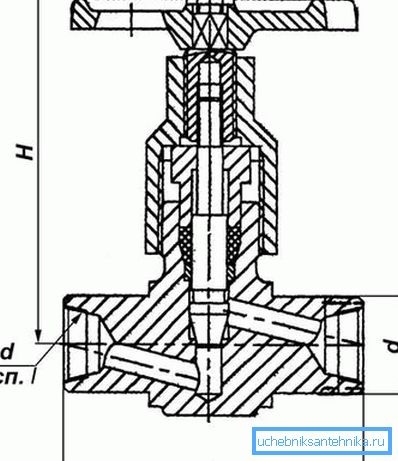

İğne valfinde mil, hareketli elemandır. Boyunduruk veya kapağa yerleştirilmiş sabit bir somunun dişine vidalanır.

Cihazlar çeşitli tiplerde mevcuttur, bunlar sınıflandırılmıştır:

1. Kapatma, düzenleme ve dengeleme - işlevsel.
2. Doğrudan geçiş, geçiş ve açısal geçiş - özel tasarım.
3. İğne ve disk - kilitleme elemanı üzerinden.
4. Körük ve doldurma kutusu - Mil ile sızdırmazlık kapağı.
5. Uzaktan ve dalgıç konu - çalışan somunun yeri.

.

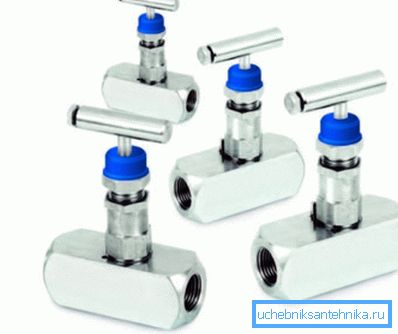

Amaçlarına göre bölünmüş 100'den fazla tipte vinç üretilmektedir:

• iğne;
• basınç göstergesi için düzenleme;
• kapama.

Onların fiyatı malzeme ve büyüklüğe bağlıdır.

İğne vana kullanın

1. Cihaz, basınç göstergesi için bir kilitleme mekanizmasına sahiptir, basınç göstergesinin önündeki boru hattına monte edin, gerektiğinde kapatıp temizlemenizi sağlar.
2. Basınç ölçerindeki çok hassas elemanların kırılması durumunda, akışı otomatik olarak kesebilmek için de gereklidir.

İpucu: Basınç göstergesini bağlamak, ayırmak ve boşaltmak için iğne valfini boru hattına takın.

1. Boru hattı sistemlerinde su darbesi oluşumunu önlemek için kullanılan vana - düzenleme-kapama vanaları. Valflerin çok hızlı açılıp kapanmasıyla oluşurlar.
2. Talimat, boru hatlarının uzun kesimli boru hatlarının kullanılmasını tavsiye eder, bu da boru hattının tahrip olmasına yol açabilecek, keskin bir çakışma örtüsünü önler.
3. Cihazın tasarımı, yüksek basınca dayanıklı, 220 atm'a kadar ulaşabilme ve sıvı, buhar veya gaz akışını rahatça ayarlama imkanı verir.

İpucu: Gaz, su ve diğer sıvıları hareket ettiren ekipman ve boru hatları için günlük hayatta bu tip bir valf kullanın.

Özellikleri ve avantajları

Cihazın birkaç önemli özelliği var:

• manuel kontrol;
• bir flanş kullanarak bir lens contası ile boru hattına bağlantı;
• kaplin basınç göstergesi;
• Basınç göstergesi bileşenleri kırıldığında valfi kapatmak.

Bir iğne valfi, ısıtma sisteminde ısıtma ortamı dahil olmak üzere çalışma ortamının adım adım periyodik akışında kendi elleriyle regüle etmek için kullanılır.

Üç pozisyonu var:

• kapalı;
• kısmen açık;
• tamamen açık.

Bir iğne valfi seçme

Ekipman değişikliklerini belirlerken, nerede ve ne için uygulanacağına karar vermek gerekir.

Valfler aşağıdakiler dahil olmak üzere farklı malzemelerden yapılmıştır:

• çelik;
• dökme demir;
• ferforje;
• paslanmaz çelik;
• pirinç.

Paslanmaz çelikten yapılmış valf, korozyon önleyici özelliklere sahiptir ve agresif çalışma ortamında düzenleyici kilitleme cihazı olarak kullanılır. Yardımı sayesinde, akışı engelleyerek, iğne elemanından dolayı valfın güvenilirliğini ve sıkılığını sağlar. (Ayrıca bakınız lavabo için mikser cihazı: özellikler.)

Bir cihazı seçerken, aynı zamanda çalıştırılması gereken alanı ve endüstriyi de dikkate alın:

• yağ;
• kimyasal;
• gıda;
• yarar;
• Çeşitli gaz ve sıvılara sahip boru hatlarında su temini ve ısı temini.

İhtiyacınız olan kesin vinci belirlemek için hangi ortamın kullanılacağını ve hangi malzemeden yapılması gerektiğini düşünün. İkincisi özellikleri, korozyon direnci, çalışma sıcaklığı ve fiyatı ile ayırt edilir.

Örneğin:

1. Gri dökme demir, çok önemli alanlar ve su kaynağı için uygun değildir.
2. Bronz - aşındırıcı bir ortam için, paslanmaya karşı dayanıklıdır.
3. Karbon çeliği, yüksek basınçlı ortamlarda kullanılan dayanıklı ve güvenilirdir.
4. Krom-molibden çelik, yüksek ısıya dayanıklı özelliklerinden dolayı ısıtma tesislerinde kullanılır.
5. Yüksek derecede korozyon direncine sahip paslanmaz çelik ve ısıya dayanıklı nikel.

İpucu: Bu malzemelerin iğne vanalarını 0,5-70 MPa basınçta kullanabilirsiniz.

Neden iğne valfi kullanmalı

1. Tehlikeli ve hoş olmayan anlardan kaçınmanızı mümkün kılan, akışkan akışının düzgün bir şekilde durması için uzun süreli su temini ve ısıtma sistemlerinde.
2. Borular sisteminde diğer valfler ve valfler kullanıldığında cihazlar kullanılamayabilir.
3. Vinçler boru hatlarına monte edilir ve uzun bir servis ömrüne sahiptir.
4. Bir cihazı seçmeden önce, gerekli çapın yanı sıra imalat malzemesini de belirlemenizi öneririz.

Sonuç

İğne valflerinin kullanımı, boru hatlarının ve diğer sistemlerin kararlı bir şekilde çalışmasını sağlar. Birçok acil durumdan güvenilir koruma sağladı. Bu makaledeki video, yukarıdaki konuyla ilgili ek bilgi bulmak için bir fırsat sağlayacaktır.
