İki yönlü bir vinç nedir, üretimde ve günlük hayatta nerede

Isıtma ve soğutma sistemlerinde, çoğunlukla tedarik edilen veya çekilen su miktarlarının hızlı ve hassas bir şekilde ayarlanmasını sağlayan iki yönlü bir vana kullanılır. Cihaz ayrıca havalandırma devresindeki önemli unsurlardan biridir. Bugün, çeşitli sensörler tarafından kontrol edilen elektrikli bir tahrikli su için iki yollu bir vana kullanmaya çalışmaktadır. Montaj kolaylığı, güvenilir çalışma ve bakım kolaylığı ile ayırt edilirler.

Buna ek olarak, onların görevi, bağlayıcı biriminin ve kurulu oldukları diğer sistemlerin belirtilen parametrelerini sağlamaktır. Aşağıda bu kilitleme cihazını daha ayrıntılı olarak ele alacağız.

Ekipman özellikleri

Cihaz ve diğer valfler arasındaki ana fark, suyun sadece bir yönde geçmesi için tasarlanmış olmasıdır. Ters montaj durumunda, yanlış çalışabilir veya arızalanabilir.

İpucu: Valfın önüne, katı partikülleri yakalayabilecek ve böylece valfe zarar vermeyecek bir filtre takmanızı öneririz.

farklar

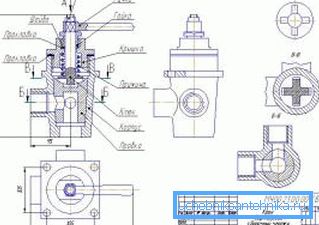

Genel olarak, standart valfler ve bazı farklılıklar ile yapıcı benzerlikleri vardır. Örneğin, cihazın kilitleme elemanı, özel bir tasarımın bir bilyesi veya çubuğu olabilir.

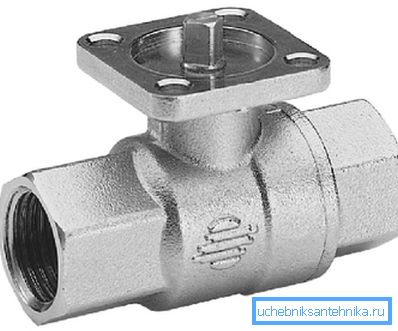

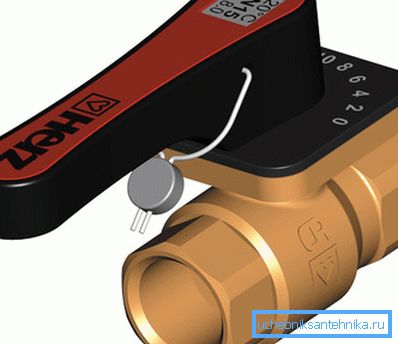

Bu durumda, deliği 90 olan topu çevirerek ayarlamalar kendi elleriyle yapılır? Cihaz gövdesinin üstünde bir manivela kullanılarak eksen etrafında veya çubuğun dikey yönde hareketi ile. Bu çalışma, sıcaklık ve basınç sensörlerine bağlı elektrikli veya pnömatik aktüatörlerden dolayı da oluşabilir.

dizayn

İki yollu vananın özelliklerine ve amacına bağlı olarak farklı malzemelerden yapılabilir. Çoğu zaman bu olur:

Vinç ayrıca tek ve çift koltuklu versiyonda da yapılabilir. İkinci durumda, tasarım, tasarım özelliklerinden ötürü, tek-oturmuş valflerin çalışmasını engelleyen büyük bir basınç düşüşünün olduğu, akışı kesecek şekilde ayarlanmasına izin verir.

İpucu: Ayrı bir aktüatöre bağlamanız gereken ayrı bir yapı olarak iki yollu bir vana seçebilirsiniz veya bunun üzerine çoğunlukla elektrik monte edilecektir.

Cihaz aşağıdakiler de dahil olmak üzere elektrikli tahriklerle farklı çalışma türleri ile donatılabilir:

• düşük güç elektrik motorları;

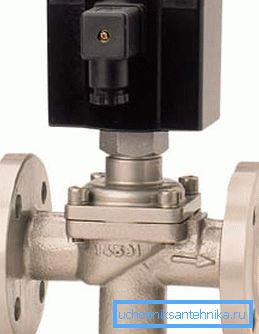

• çekme solenoidleri.

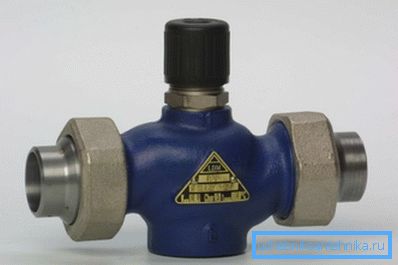

İki yönlü bir regülasyon valfi, bir soğutucu veya hava ısıtıcısının ana kontrol elemanı olabilir ve soğutucu akışkanın ısı eşanjörüne geçişini değiştirebilir. Bu ayarlama yöntemi en basit olanıdır, ancak eksikliklerden arınmış değildir, bu yüzden en basit durumlarda kullanmak daha iyidir.

Önemli bilgi

Cihaz dünya çapında birçok işletme ve şirket üretin. Her biri, vincin üretimde ve yaşam koşullarında modernizasyon ve kullanım kolaylığı ile ilgili kendi ayarlarını yapmaya çalışır.

Aşağıda, bir cihaz seçerken neleri hatırlamanız ve bilmeniz gerektiğini öğreneceksiniz:

1. Buhar ve ısı besleme sistemlerinde yağ, buhar, soğuk ve sıcak su akışını ayarlamak için tasarlanmıştır.
2. Elektrikli tahrik, pnömatik tahrikler, termostatlar ve basınç diferansiyel regülatörleri ile kontrol edilirler.

İpucu: aktüatörsüz bir valf kullanıyorsanız, saptan sızıntıya neden olabilir.

1. Vinç düzenliyor, bu nedenle mekanik hasarı önlemek için önüne bir filtre takılmalıdır. İkincinin fiyatı küçük, ama muazzam bir iş yapıyor. Bu, ekipmanı uzun süre hasarsız tutacaktır.
2. Valf tek veya çift olabilir. Akışın ayrılması nedeniyle, cihazın ikinci tasarımı, aktüatörün tek bir valf ile yapılamayan güçlü bir basınç düşüşü ile kapanmasına izin verir. Dezavantaj, tamamen kapalı bir valf ile daha yüksek bir sızıntıdır.

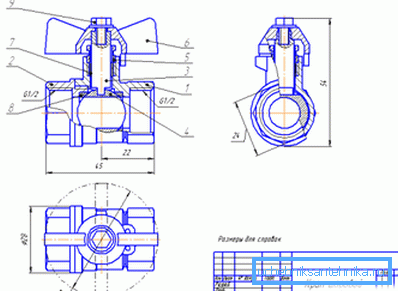

1. Vinci gövdesinin malzemesi ona belirli özellikler kazandırır. Genellikle çelik, dökme demir ve pirinç kullanın (ikincisi çoğunlukla satışta bulunur). Valfin tasarlandığı maksimum basınç:

• pirinç - 16 atm'ye kadar;
• dökme demir - 25 atm kadar;

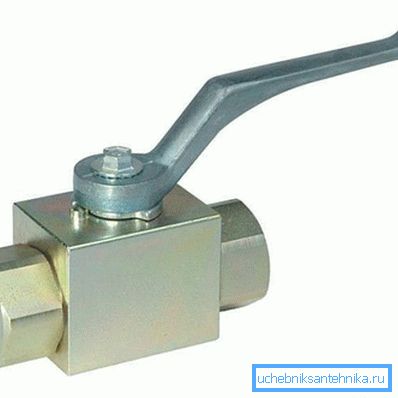

• çelik - 40 atm'ye kadar.

En yüksek sıcaklık ve basınçta çelikten yapılmış iki yönlü bir vana kullanılabilir. Pirinç bu parametrelere en az dayanıklıdır.

İpucu: Çalışma ortamı sıcaklığı 150 ° C'nin üzerinde olduğunda veya buhar basıncı 4 atm'dan fazla olduğunda, soğutma elemanlarının takılması gerekir. Vinç ve ekipmanın kendisini korumaya yardımcı olacaklar ve aynı zamanda insanların güvenliği ve hayat ve sağlığının korunması için ek bir faktör olacaktır.

Sonuç

Isıtma veya soğutma sisteminde su akışını ayarlamanız gerekiyorsa, iki yönlü bir vana size yardımcı olacaktır. Çelik ve pirinç dahil olmak üzere farklı malzemelerden yapılırken, ilk durumda basınç ve sıcaklığa en dirençli, ikincisinde ise - en az dirençlidir. (Ayrıca bkz. Isıtma sistemleri için filtre: özellikler.)

Cihazın montajı sadece su kaynağı, ısıtma veya havalandırma sisteminde biriken kiri toplayan bir filtre ile mümkündür. Bu makaledeki video, yukarıdaki konuyla ilgili ek bilgi bulmak için bir fırsat sağlayacaktır.
