İnç vinci: yapısal ve operasyonel özellikler

Bu yazıda, inç ölçüm sistemi ile metrik olan arasındaki temel farklılıklar ele alınacaktır. Boru hattı için vana seçiminin özelliklerini de dikkate alacağız.

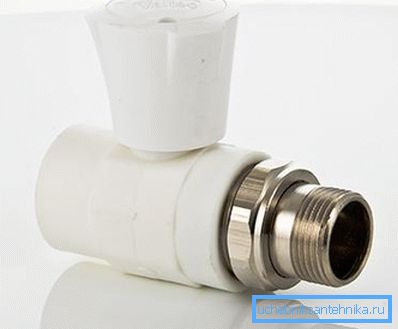

Makalenin konusu oldukça ilgi çekicidir çünkü geniş bir yelpazede sıhhi tesisat ekipmanı piyasada sunulmakta olup, boyutları normal milimetrelerde belirlenmemiştir. Örneğin, satılık yarım inçlik bir vinç bulabilir ve bu boyutun ne anlama geldiğini düşünüyorsunuz?

Ölçüm değerlerinde fark

Ölçüm değerlerinin farkını derhal açıklığa kavuşturmak için, inç ölçüm sisteminin geleneksel olarak boru hatlarının yapımında ve stop vanalarının seçiminde kullanıldığına dikkat çekiyoruz.

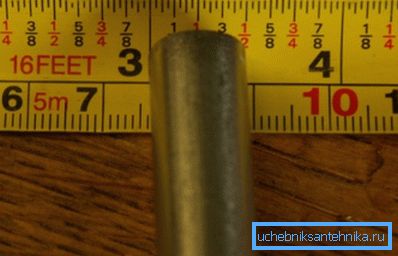

İngiliz inç (inç), metrik ölçüm sisteminde 25.4 mm'ye eşit olarak yazılarak gösterilir. Böylece, boru ve ek parçaları seçiminde kullanılan akım değerlerini milimetreye dönüştürmek zor değildir, bir hesap makinesi ile donatmak yeterlidir.

Örneğin, hangi analog metrik ölçüm sisteminin 2 inçlik bir musluğa karşılık geldiğini hesaplayalım. Bunu yapmak için, 25.4 2 ile çarpın ve 50,8 mm olsun.

Dolayısıyla, hesaplama talimatları teorik olarak basittir ve bir inç dokunun boyutlarını hesaplamak da kolaydır. Bu miktarların boruların büyüklüğü ile nasıl birleştirildiğini dikkate almaya devam etmektedir.

Boru hattının çapının özellikleri

Daha önce de belirtildiği gibi, bir musluğun mm olarak 1 2 inç olduğunu hesaplamak kolaydır. Ancak, boru hattı için vanaları almak için bilmek gereken ne?

Şu anda, ev içi su şebekeleri inşa ederken, en popüler çözüm metal-plastik, polipropilen, daha az sıklıkta tüm metal çelik veya bakır borulardır.

Benzer bir dış çapa sahip tüm bu boruların farklı bir iç çapa sahip olacağı bir sır değildir, çünkü çelik boru, polimerik malzemeden yapılan benzer bir üründen daha ince olacaktır.

Bu nedenle, boru hattının boyutlarını ve vanaların boyutlarına uygunluğunu belirlerken, aşağıdaki değerleri dikkate almak gerekir:

• duvar kalınlığı;
• iç çap - Boru hattı elemanlarının, boruların ve bağlantı elemanlarının koşullu özellikleri;
• nominal çap (D) - milimetre olarak belirtilen ve tüm değere yuvarlanan iç çapın nominal değeri;
• nominal çap dn;
• dış çap.

Yukardan, vana iç dişi dişi olan 1 8 inç (iç çap) dişi ise, dış diş ile borunun dış çapının da 1/8 olması gerektiği sonucu çıkar.

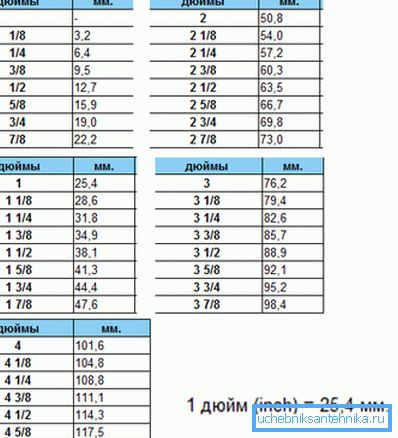

Buna göre, daha önce verilen tabloya baktığımızda, 1 / 8'inin ne kadar olacağı ve 3,2 mm'yi göreceğiz. Yani, musluğun iç kısmının ve borunun dış çapının milimetre olarak aldık.

İnç küresel vinç cihazı

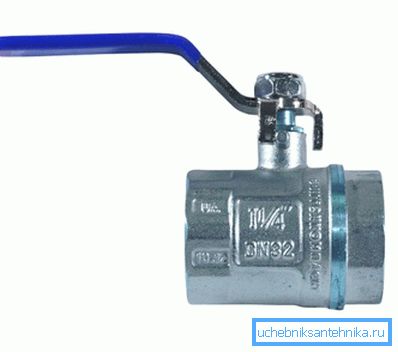

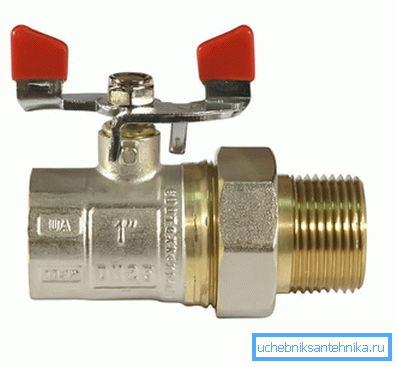

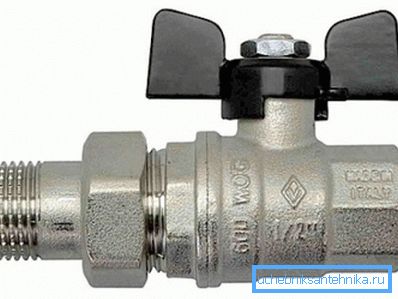

Bir vincin bir inç ve çeyrek olduğunu söylediğimizde, genellikle, bilyalı tip bir deklanşöre sahip yarı dönüşlü kilitleme cihazları anlamına gelir. Bu ekipmanın nasıl düzenlendiğini ve bunu seçerken nelere dikkat etmeniz gerektiğini düşünün.

Küresel vana bir boru stop vanası tipidir, yapıdaki kilitleme elemanı bir küre şeklinde yapılır.

Bugün, küresel vanalara sahip yarım turlu vanalar, en modern, ilerici ve aynı zamanda vana tiplerini monte etmek ve bakımını yapmak için basit olarak kabul edilmektedir. Bu tür vinçler, sıvı ve gazlı ortamları taşıyan boru hatlarının yapımında yaygın olarak kullanılmaktadır.

Hareketli bilya şeklindeki panjur, belirli bir pozisyonda vincin gövdesindeki bir delik ile çakışan bir eksenel deliğe sahiptir. Delikler çakıştığında, su akışı serbestçe geçer, aynı zamanda, mahfazadaki ve kapıda delikler uyuşmazsa, akış bloke edilir. Örneğin, top ekseni etrafında 90 derece döndürüldüğünde, kapak vanası tamamen kapanacaktır.

Tam bir delikli valf, boru hattına bağlı olan, memenin iç çapına benzer bir geçiş delik çapına sahip bir bariyer küre ile donatılmıştır.

Boru hattının delik parametrelerinin parametrelerinin uygunluğundan dolayı, bu cihazları diğer valflerden ayıran hidrolik kayıp seviyesini en aza indirir. Bu nedenle, küresel vana şu anda gaz boru hatlarının doğrusal bölümlerinde ana kilitleme cihazı tipi olarak kullanılmaktadır.

Küresel vana tasarımında önemli bir unsur, floroplastik halkalardan yapılmış "eyer" dir. "Eyerlerin" varlığı, cıvata ve mahfazanın tam bir birleşimini, sızdırmazlığı, düzgünlüğü ve borunun dönme kolaylığı sağlar.

Önemli: PTFE koltukların varlığı, taşınan ortamın sıcaklığını + 200 ° C'ye sınırlar.

Yukarıdakileri özetlemek gerekirse, bilyalı tipteki küresel vanaların avantaj özelliklerine dikkat çekiyoruz:

• cihazın sadeliği;
• mahfazanın ve kapağın sıkılığı;
• kompakt boyutlar;
• akış parçasının konfigürasyonunun sadeliği ve durgun bölgelerin neredeyse tamamen yokluğu;
• yönetim kolaylığı;
• deklanşörün dönüşünü gerçekleştirmek için gerekli olan sınırlı süre;
• Viskoz ortam, çamur, süspansiyon, hamur vb.

Önemli: Bu tür cihazlar bir büyük dezavantajı ile karakterize edilir - sürgüyü bir konsol volanı ile çevirirken "ölü" bölgenin varlığı. Bu rahatsızlık, bir volan-kuzu ile donatılmış bir vinç tarafından oldukça telafi edilir.

Vana vincinin çalışması ve çalışması

Vanalar ile birlikte, evsel ve endüstriyel boru hatlarının yapımında yaygın olarak kullanılan vana musluklarının varlığına dikkat etmek mümkün değildir.

Bu tip vanaların avantajları arasında şunlar bulunmaktadır:

• top muadillerine kıyasla yüksek derecede muhafaza edilebilirlik;
• makul fiyat;
• çeşitli değişiklikler nedeniyle geniş bir teklif yelpazesi;
• kurulum kolaylığı;
• Bir kapatma ve kontrol vanaları olarak kullanım olanağı (karşılaştırma için bir küresel vana sadece kesme vanalarıdır).

Dezavantajları arasında, top muadillerine kıyasla daha düşük dayanıklılık dikkat edin. Öte yandan, cihaz gerekirse, demonte edilebilir, arıza nedenini bulabilir ve kendiniz tamir edebilirsiniz.

Geleneksel bir tek valfli valf aşağıdaki yapısal elemanlardan oluşur:

• bakır, pirinç veya paslanmaz çelikten yapılmış gövde;
• emzik (vücuttan ayrı veya ayrılmaz);
• çubuğa bağlı volan;
• Kilitleme mekanizması bir solucan veya seramik tipinde bir krank mili şeklindedir.

Daha önce bahsedildiği gibi, valf tipi cihazlarda, iki tip kilitleme mekanizması kullanılmaktadır. Uygulamalarının özelliklerini göz önünde bulundurun.

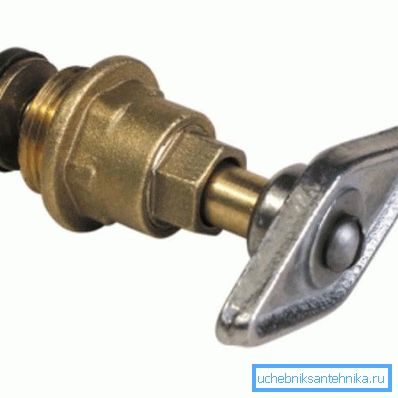

Solucan tipi kilitleme mekanizması, volanın kendi ekseni etrafındaki birkaç dönüşü tarafından tahrik edilir. Volanın ters ucundaki sonsuz çubuk, lastik veya deri conta ile donatılmıştır.

Conta, "sele" ye bitişik rotasyon sürecindedir ve dolayısıyla su beslemesini kapatır. Aksine, volanı ters yönde döndürürseniz, conta “sele” den uzaklaşır ve su engellenir.

Önemli: Bu tür mekanizmalarda en yaygın sorun contanın incelmesi ve sonuç olarak sızıntıların oluşmasıdır. Onarım talimatları basittir, valfi sökmek, eski contayı sökmek ve yerine yeni bir conta takmak yeterlidir.

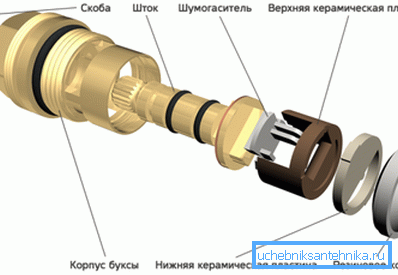

Seramik vinç kutusu şeklindeki kilitleme mekanizması, solucan tipi bir cihazla karşılaştırıldığında daha ilerici bir seçenektir.

Panjur, biri sabit olan ve bir tanesi ekseni etrafında dönen iki kombine seramik plaka ile bir çekirdektir. Levhanın sapının döndürülmesi sürecinde kombine edilir veya tersine, aralarında suyun aktığı bir boşluk vardır.

Bu kapı tipinin avantajları arasında aşağıdaki hususlara dikkat edilmelidir:

• Düşük tork, çünkü cihaz yarı dönüşlüdür;
• Seramik parçaların kauçuk contadan çok daha güçlü olmasından dolayı panjurun dayanıklılığı;
• Panjur tamir edilmediği için onarım kolaylığı, ancak fiyatının düşük olmasına rağmen tamamen değişir.

Sonuç

Şimdi, neyin bir vinç oluşturduğuna dair genel bir fikrimiz var. 3 4 inç ve diğer boyutlardaki benzer ürünler. Yine, inç borulara kurulum için uyarlanmış cihaz kilitleme cihazlarının özelliklerini düşündük.

Herhangi bir sorunuz var mı? Bu makaledeki videoyu izleyerek daha kapsamlı cevaplar bulacaksınız.
