İyi ana farklılıklar ve ekipman çeşitleri için el pompası

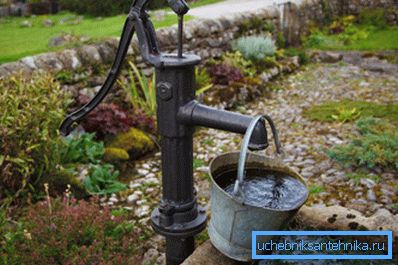

Günümüzde, kaynakların büyük çoğunluğu su pompalamak için elektrikli ekipman ile donatılmıştır ve kuyular için el pompaları oldukça nadirdir. Bu arada, bu tip bir cihaz, elektrik kesintileri durumunda ve arsa üzerinde ana su kaynağı olarak bir yedekleme seçeneği olarak mükemmeldir.

Herkes, hava felaketlerinin ve ekipman arızalarının tüm bölgeleri elektriksiz bırakabileceğini bilir; bu durumda, el pompası hiç kesinti yaşamayacağınızın garantisidir.

Ekipmanın çeşitleri ve özellikleri

Aslında, su pompalamak için manuel cihazlar için seçenekler çok fazla değil, çoğu tasarım özellikleri ve kullanılan düğümlerin yapılandırmasında farklıdır. Çalışma prensibi tüm cihazlar için benzerdir, ancak suyun alınacağı derinliğe bağlı olarak farklılık gösterir.

Pistonlu pompalar

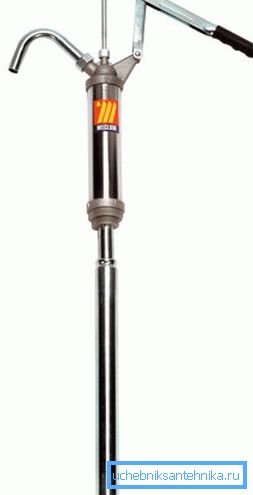

Bildiğiniz gibi, bu tip ekipman Abyssinian tipi kuyulara en uygun olanıdır, ancak farklı bir konfigürasyonda su alımlarında da kullanılabilir. Bu tür cihazların ana avantajı basitlik ve güvenilirliktir..

Ve eğer küçük bir ekipman setiniz varsa, aletiniz varsa, kendi ellerinizle bir el için bir su pompası yapabilirsiniz. Başka bir ekipman türünü kendinizin yapabileceğini kabul etmemelisiniz.

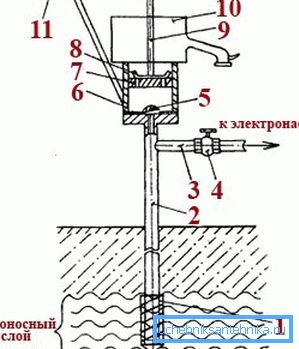

Bu tasarımın tüm özelliklerini ayrıntılı olarak ele alalım:

• Su akiferden su girişi 1 üzerinden su çekilir. Kuyu tipine bağlı olarak, bu bir filtre (Abyssinian kuyu), bir örgü filtre veya plastik bir filtre ile bir oyun olabilir.
• Boru 2, toprağın yüzeyine yol açar, çapı ve uzunluğu değişebilir, ancak aşağıdaki gereksinimleri karşılaması gerektiği unutulmamalıdır: Pompanın su emmesi, boru duvarlarının sert olması gerekir. En uygun metal veya plastik.
• El pompasının elektrikle paralel olarak kullanılması halinde, pompalama kolonundan önce, suyun evin içinden geçeceği borudan ayrılması gerekir.
• İki tür ekipmanı paralel olarak kullanırken bir başka önemli detay da bir dalda musluktur. Suyu manuel olarak pompaladığınızda, kapatılmalıdır, aksi takdirde su iki yöne gider ve çok fazla pompalamak zorunda kalırsınız. Ancak çek valf takmanın en kolay yolu ve sürekli hattı engellemek zorunda değilsiniz.
• Ardından, tüm ana çalışma parçalarının bulunduğu el pompasının gövdesi gelir.

• Disk valfı (5) aşağıdaki gibi çalışır: piston yükseldiğinde, bunun altında bir vakum oluşur, böylece diyafram açılır ve tüm alan su ile doldurulur.
• Silindir 7, yukarı ve aşağı hareket eden, iki valf boyunca su pompalayan ana pompalama birimidir.
• Piston valfı 8 üstte bulunur ve aşağıdaki prensibe göre çalışır: piston aşağı doğru hareket eder, valfe 5 yaklaşan suya bastırır, aynı zamanda piston valfini açar ve boşluk su ile doldurulur. Ve mekanizma yukarı doğru hareket ettiğinde, aynı su kuvveti valfı (8) kapatır ve sıvı kabın içine sıkılır veya hemen dışarı akar.
• Kapasite 10, tasarımda mevcut olabilir veya olmayabilir, hepsi kullanım özelliklerine bağlıdır.
• Piston, bir menteşe tarafından bir çalışma çubuğu olarak da kullanılan bir denge çubuğu ile bağlanan çubuk 9'un yardımıyla hareket eder.

Gördüğünüz gibi, fiziğin temel ilkeleri bu mekanizmanın işleyişinin temelini oluşturur. Tasarımda karmaşık bir şey yok, bu yüzden çok güvenilir ve iddiasız.

10 metreden daha fazla olmayan bir su derinliği olan pistonlu pompaların kullanılması mümkün olduğuna dikkat edilmelidir, aksi takdirde cihaz tarafından oluşturulan vakum suyu kaldırmak için yeterli olmayacaktır. (Ayrıca bir pompa istasyonunu kendi ellerinizle bir kuyuya bağlama makalesine bakın.)

Enayi çubuk pompaları

Bu tip ekipman birçok yönden benzerdir, ancak bu tür pompaların suyu büyük derinliklerden dışarı pompalayabilmeleri nedeniyle yapısal farklılıklar vardır. Ana avantajı, pompalama mekanizmasının yeridir, alt kısımdadır, bu nedenle derinlik çok fazla önemli değildir.

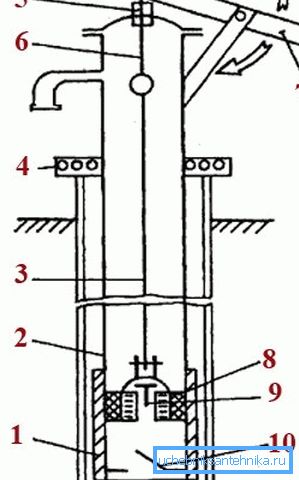

Bu cihazın çalışması prensibini düşünün:

• Pompa silindiri 1, tasarımın en altında yer alır, bu düğümdeki ana şey güç ve geometrik doğruluktur.
• Silindir, kuyu gövdesine veya kuyu beton duvarına rijit bir şekilde sabitlenmiş, özel bir kelepçe ile yüzeye giden bir su borusuna bağlanır.
• Yüzeye boru, kuvvetin mekanizmaya iletileceği bir dizi çubuk 3'dür.
• Çubuklar, özel bir sistem yardımıyla ana pompalama ünitesine (8), pistona (8) bağlanırlar. Sistemin performansı doğrudan buna bağlı olduğundan, bu parça silindire iyi bir şekilde oturtulmalıdır.
• Silindirin alt kısmında, hem disk hem de top olmak üzere çeşitli konfigürasyonlarda olabilen bir emme valfi (10) bulunur. Piston hareket ettiğinde açılır ve aşağı hareket ettiğinde kapanır.
• Valf 9 pistonun ortasında bulunur, daha iyi performans için özel bir oluk olmalıdır.
• Çubuğun üst kısmında, tahrik kolunun işlevlerini yerine getiren denge ağırlığı 7 ile eksenel olarak bağlanmış olan çubuk 6 ile bağlantılıdır.
• Gövdenin gövdeden çıktığı yerde yağ keçesi 5 yerleştirilir, kir ve yağışların yapıya girmesini engeller.

İpucu! Pratikte görüldüğü gibi, silindirdeki pistonun en iyi sızdırmazlığı oldukça basit bir şekilde sağlanabilir: bir parça kauçuk veya deriyi üst kısmına takarak delik modeline göre kesilir.

Dikkate alınması gereken enayi çubuk pompalarının çalışmasının ana özellikleri:

• Alt vananın her zaman su içinde olması gerektiğini unutmayın, bu yüzden boruyu suya daldırmak gerekir, böylece yapıyı pompalarken su ufku seviyesinin üzerinde olmamalıdır.
• Tasarımı monte ederken ve sabitlerken piston, alt pozisyonda valfe 5-6 santimetre ulaşmayacak şekilde ayarlanmalıdır.

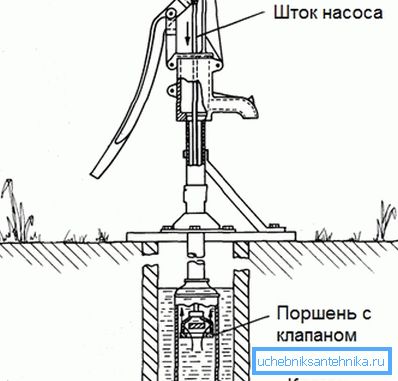

Cihazın çalışma prensibi oldukça basittir: piston aşağıya doğru hareket ettiğinde, alt valf kapanır ve suyun basıncı üst valfı açar, bunun sonucunda akışkan silindirin üzerindeki boşluğa geçer. Yukarı doğru hareket ederken, işlem tersine çevrilir: su, üst valfi kapatır ve pistonun altındaki bir vakum, alt valfı açar.

Kendi üretim pompasının ana özellikleri

Bildiğiniz gibi, ekipman bitmiş formda satın alınabilir, ancak çoğu zaman fiyatı oldukça yüksektir ve bu maliyetler, satışta veya yedek bir seçenek olarak kullanıldığında haklı değildir.

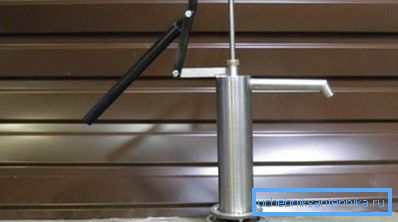

Bu durumda, cihazı kendiniz yapabilirsiniz ve yönergelerimiz size yardımcı olacaktır:

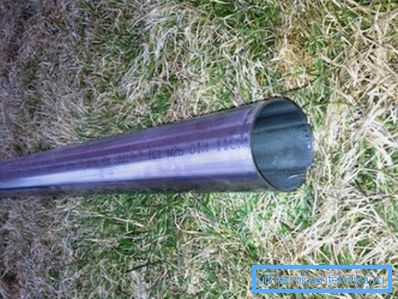

• Pompa gövdesi, ideal seçenek - normal veya paslanmaz çelikten bir boru parçası. Parça uzunluğu yaklaşık 80-100 cm olmalıdır.Kullanmadan önce, iç yüzey en iyi performans için pürüzsüzlük açısından kontrol edilmelidir.

• Üst kapak ya metalden ya da dayanıklı plastikten yapılır. Gövde için bir delik açılır ve en yüksek güvenilirliği sağlamak için bir sızdırmazlık bezi takılır.
• Ardından pistonun imalatına dikkat edilmelidir - uygun plastik veya metal. İdeal - küçük aralıklarla içe doğru geçen daha küçük çaplı bir boru parçası. Kauçuk veya deri contayı unutmayınız, piston hareket ederse daha sıkı olacaktır, ancak performans çok daha yüksek olacaktır.
• Suyun akacağı borular yeterince güçlü ve yoğun olmalıdır, hortumların kullanımına izin verilmez.
• Valflere özellikle dikkat edin, pompa çalışmadığında suyun içeri girmemesi için oldukça güvenilir olmalıdırlar. Bu çalışma en iyi şekilde kalifiye bir profesyonelin yardımıyla yapılır.

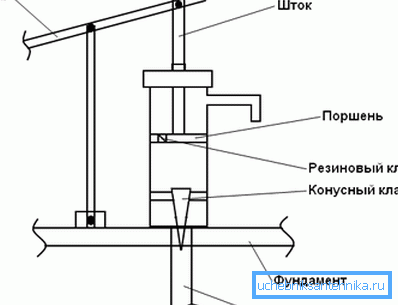

Önemli not! Birçoğu pompayı taban olmadan monte etme hatasını yapar, tasarım daha sonra gevşek kalır ve bu da bireysel bileşenlerin kırılmasına neden olabilir. Vücudu sıkıca düzeltmek en iyisidir ve eğer bir Abyssinian iyi ise, küçük bir kravat atabilirsiniz.

Sonuç

Geçim kaynaklarımızın toplam otomasyonuna rağmen, elektrik kesintilerinde daima bir yedekleme seçeneğinin bulunması daha iyidir. (Ayrıca bir kuyu için bir pompa nasıl seçilir makalesine bakın: seçim kriterleri.) Bu yüzden el pompaları hiçbir zaman alaka düzeylerini kaybetmeyecektir. Bu makaledeki video, bu tür ekipmanların daha iyi anlaşılmasına yardımcı olacaktır.
