İyi günlüğü nedir

Günlüğe kaydetme, karotta-havuçlardan gelen ve bir günlüğün sondasına çok benzeyen Fransız karotrasından gelir. Bu kelime, prosedür yönteminde birbirinden farklı olabilecek, jeofizik araştırmaların genel adı için kullanılır.

Bu, aşağıda tartışılacak ve ek olarak, bu makaledeki tematik videoları ek materyal olarak izleyebilirsiniz.

Günlüğe kaydetme hakkında

Genel bilgi

Kayıt çalışmalarını yürütmek için, kuyuda talimatların gerektirdiği şekilde, çalışma için gerekli tüm ekipmanı içeren jeofizik bir sonda tanıtmak gerekir.. Burada elde edilen bilgiler kural olarak iki şekilde iletilir - parçalardan biri jeofiziksel kablo ile yüzeye derhal iletilir - aynı zamanda bir elektrik iletkeni, bir taşıyıcı eleman ve bir veri iletim kanalıdır. Alınan bilginin bir başka kısmı, probun kendisinin belleğine yazılır ve sadece, sonuncu yüzeye geri alındıktan sonra elde edilebilir. (Ayrıca kendi elinizle bir kuyu nasıl donatılacağı makalesine bakın.)

Bilginin alınmasını belirleyen bir takım teknik nedenler - probun kuyu boyunca aşağıdan alçak bir hızda hareket ettiği zamanda toplanır. Bu yöntem cihazın eşit hareket etmesini sağlar, aşağı doğru hareket ederken kuyuya yapışabilir ve ortaya çıkan bilgi bozulabilir.

Yine de, bazı parametreler, indirildiğinde tam olarak kaydedilse de, her halükarda, araştırma alanının yarıçapı, birkaç santimetre ile birkaç metreye kadar küçük kalır.

Probun çok hızlı hareket ettiği durumlarda ve bu, kural olarak, iniş sırasında meydana gelirken, etraftaki tabakalardaki büyük anomalileri bile net bir şekilde kaydedememektedir. Ancak, kaldırma sırasında meydana gelebilecek çok az hareket hızı, günlüğe kaydetme süresini önemli ölçüde artırır, bu da fiyatının arttığını gösterir.

Bu yöntemle ilgili problem, kuyuların asla mükemmel bir şekilde düz olmaması ve çapının değişkendir olmasıdır, bu nedenle mevcut derinliği ölçmek için çeşitli yöntemler kullanılmaktadır.

1. Birleştirme bulucu (LM) yardımıyla, bağlantı sayısını ve dolayısıyla kuyuya indirilen boru sayısını belirlemek mümkündür. Bu nedenle, toplam uzunluklarını hesaplayarak, derinliğin boyutunu belirleyebilirsiniz.
2. Ayrıca, jeofiziksel kabloda, her 10 m'de ve her onuncuda (100 m sonra) bulunan manyetik etiketler iki katına çıkar. Etiket sayısı özel bir sayaç tarafından hesaplanır.

Not. İlk bakışta, her iki yöntem de neredeyse mükemmeldir, ancak pratik, konumlayıcının bir ya da birkaç işareti atlayabildiğini gösterir, tıpkı bir metrenin manyetik işaretleri kaçırması gibi. Ancak iki cihazdan verileri karşılaştırırken, resim daha doğrudur.

Yukarıda belirtildiği gibi, probun okumaları veya daha kesin olarak, kuyu kendi hassasiyetlerini etkileyecektir ve bu:

• Metal kuyuların duvarları, bu nedenle, manyetik ölçümler bozulur. Ayrıca, mükemmel bir iletken olan metal, elektriksel taramayı zorlaştırır ve dairesel alanın incelenmesini önler.
• Sondaj kuyusu içinde oldukça fazla bulunan sondaj sıvısı su içerdiğinden, burada sırasıyla klor ve hidrojen atomları vardır, bu da yağın hidrojen içeriğini kontrol etmeyi zorlaştırır.

Not. Araştırmanın yöntemine ve yapısına bağlı olarak, sondayı ya kuyu duvarına yaklaştırmak ya da merkeze yerleştirmek gerekebilir. Bu, montajcıların ihtiyaç duydukları şekilde kendi elleriyle kurdukları yayların yardımıyla oldukça mümkündür. Dolayısıyla, merkezi konum için, dört yaya ihtiyaç duyulur, cihazı her yönden homojen bir şekilde desteklerken, probu duvara doğru bastırmak için sadece bir yay yeterlidir.

yöntemleri

Şimdi endüstride ve inşaatta kullanılan bazı temel kayıt türlerine dikkat edeceğiz. Her şeyden önce, gruplara ayrılan elektriksel bir yoldur. (Ayrıca bir kuyudan su arıtma sistemlerinin Türlerine bakın.)

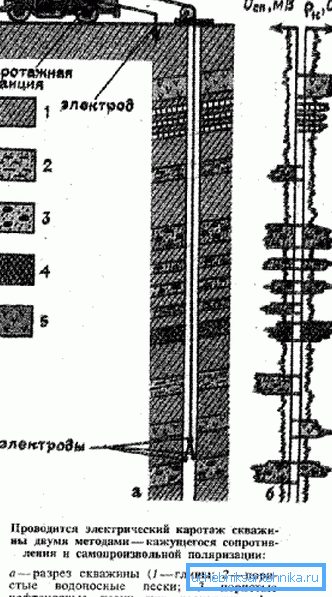

En yaygın olanı KS metodu olarak adlandırılabilir (görünür direnç) - bu, elektriksel aramada elektriksel profillemenin bir analogudur. Mikro-kayıt, sondaj duvarına karşı küçük probların sıkıca bastırıldığı, buna çok benzer.

Özdirenç yöntemi, kuyucukta bulunan sıvının elektriksel direncini ölçebilir. Bu yağ, formasyon sıvıları, sondaj sıvıları ve yeraltı suyu olabilir.

Dikey elektrik keşif için, yanal kayıt kullanılır. Ayrıca bir yan ve microborne logging - BK ve MBK vardır.

Nükleer araştırma yöntemlerine dikkat çekmek isterim, kural olarak üç harfden oluşan isimler. Birincisi, bu durumda kullanılan radyasyon tipini (G gama ve H nötron), ikincisi yanıt radyasyonunun tipini, dolayısıyla mektubun korunmasını ve üçüncül kapsamı (A - analizi, K - logging, M - genel metodu, Hakkında - test). Dördüncü bir harf olduğu durumlarda, zaten bir değişiklik olduğunu gösterir. (Ayrıca bkz. Sondaj adaptörü makalesi: nasıl seçilir ve yüklenir.)

Sonuç

Kuyuların herhangi bir video kaydı iki şekilde - yüzey ve yeraltı, ve her iki çalışma birbirini tamamlar, ama yine de, bunların arasında ana yöntemler - elektrik ve nükleer. Bu, sadece rezervuarın derinliğini bir santimetreye değil, aynı zamanda değişimin niteliğine de ayarlamanıza izin verir.
