İyi su kaynağı şeması: tüm durumlar için çeşitli seçenekler

Çok ciddi bir girişimin bir kuyu kazmak ve normal işleyişini sağlamak olduğu anlaşılıyor. Çok çalışmak gerekiyor. Ama bu sadece “çiçekler” ne olacak. “Meyveler” gerçek bir iştir, su temini planınızı uygulamaya başladığınızda sadece daha sonra başlayacak, burada gerçek becerilere ve belirli maliyetlere ihtiyacınız var.

Ana noktaları

Dahası, bu tür çalışmalar önceden öngörülmemişse, uygulamada ciddi zorluklara mahkumdur:

• ilk olarak, Tüm su kaynağı şemasının, evin tasarım aşamasında bile, önceden düşünülmesi gerekecektir;
• ikinci olarak, Bu şemayı, bir kuyu kazma halihazırda belirlenmiş bir yere bağlamak gerekiyor;
• üçüncü olarak, Bir kuyu oluştururken, kuyu duvarına bir musluk sağlamak gerekir, daha sonra evin içine girecektir; Temizleme ve contanın soğuk mevsimde mutlaka toprak donma seviyesinin altında olması gerektiği ve bu küçük bir çalışma olduğu akılda tutulmalıdır.

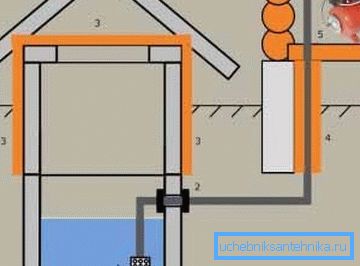

Tüm bu nüanslar dikkatli bir şekilde düşünülmüş ve uygulanmışsa, proje uygulaması çok daha basit olacaktır ve basit bir versiyonda Şekil A'da gösterilene benzeyecektir:

• 1 - kuyuda yerleşik veya harici bir çek valfli bir filtre vardır;
• 2 - boru hattının kuyudan çıkmasını engelleme sistemleri; Bu çıktının sızdırmazlığının mükemmel kalitesine dikkat etmenizi tavsiye ederiz;
• 3 - kuyunun üst kısmının yalıtımı; tüm yapının zorunlu, ancak şiddetle tavsiye edilen bir parçası olmayabilir;
• 4 - tüm dış boru bölümünün yalıtımı; Bu çok önemlidir ve hiçbir durumda onu ihmal etmemesi tavsiye edilmez;
• 5 - zaten binada bulunan ekipmanların pompalanması; Not, bu, bu şemanın bir özelliğidir, genellikle pompa, kuyuya yerleştirilir, ki bu, aşağıdaki şemalar tarafından açıkça gösterilecektir.

Şema çok önemli bir ek ile daha karmaşık

Doğrudan ev su şebekesine doğrudan su pompalanması önerilmemektedir, 40 ila 60 litrelik bir tank şeklinde bir su toplayıcının kurulması gerekmektedir. Bu, diğer şeylerin yanı sıra, öngörülemeyen durumlar için ev için güç sağlayacaktır.

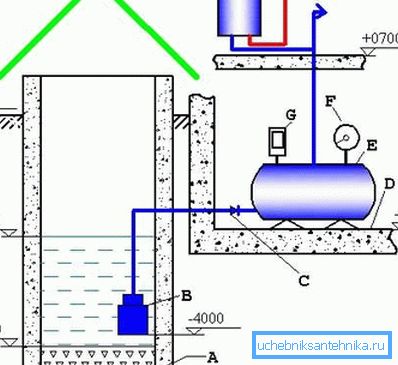

Bir tanklı böyle bir plan aşağıdaki unsurlara sahip olabilir:

• A - mükemmel ek doğal bir filtre olan çakıl, en iyisi - silikon tabakası;
• B - dalgıç pompa; Burada pompa, önceki şemanın aksine, doğrudan kuyudadır;
• C - çek valf; ama bu element kuyudan elde edilir;
• D - tüm plan üç seviyede inşa edilmiştir: evin kuyusu - odanın kendisi; burada “D” bodrum kattadır;

• E - su toplama tankı;
• F - basınç göstergesi - basınç kontrolünün önemli bir unsuru;
• G - basınç anahtarı - ve bu, maksimum kayıp veya basınçta güçlü bir artış olması durumunda, tedarik sisteminin acil durum sonlandırılması için gereklidir;
• H - Su ısıtıcı, zaten tüketicinin bir sistem unsuru olarak.

İyi tavsiye! Bir sistemi tasarlarken, sunulan şemanın yararlı özelliğini bir tankla birlikte dikkate aldığınızdan emin olun - burada tüm elemanların yerleştirilme seviyeleri. Bu nedenle, kuyu derinliğinin 6 metre, tabanda çakıl tabakasının 50 cm, üstündeki suyun 3 metre olduğu ve bodrum katının 2,5 metrelik bir derinlikte olduğu açıktır.

Özel dikkat gösteririz - pompa çakıldan 1.5 metredir - bu oldukça fazladır, pompanın normal çalışması için alttan 70-80 cm yüksekliğe monte edilmesini öneririz.

Tüm durumlar için gelişmiş devreler

İlk olarak, tedarik edilen suyun saflığına karşı oldukça seçici bir tavır takın ve bu her zaman bekleriz. Yine de, önemli görünebilir bir dezavantajı vardır.

Üç aşamalı temizleme devresi

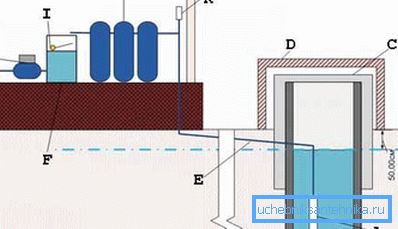

Aşağıdakilerden oluşan başka bir su kaynağı seçeneği sunulması:

• A - dalgıç pompa;
• B - burada yeraltı suyu seviyesidir;
• C - kuyu yalıtımı; sık kullanılan plaka köpük 10 inç;
• D - enkaz ve yağmura karşı korunma kuyu;
• E - ısıtma kablosu 100 W ile su tesisatı; Ekim ayından nisan ayına kadar sabit ısıtma için elektrik maliyeti düşünüldüğünde, projenin çok önemli ama aynı zamanda masraflı bir parçası;

• F - su deposu;
• G - tam teşekküllü bir pompa istasyonu şeklinde bir başka, daha güçlü pompa;
• H - tüketiciye dokunun;
• Dalgalı bir pompanın çalışmasını kontrol etmek için yüzer mekanizma; pompa çalışmasının, sistemdeki basınçla değil, depolama tankındaki su seviyesiyle izlendiğini unutmayın; Tanktaki seviye sınır değerine ulaştığında, kuyudaki pompa çalışmayı durdurur;
• J - su arıtma sistemi; Gerçekten de, sadece çok aşamalı sistemler gerçek bir su arıtma efekti verir; her aşamada, suyu düzene sokma görevinden sorumludur;
• K - çek valf.

Aşağıdaki değerlendirmeyi sunulan programın dezavantajlarına dayandıralım:

• Siteniz için su sağlamak için kuyu yerine kuyu delebilirsiniz;

• ama iyi ve karlı iyi - su sizin için sürekli ve kendi ellerinizle kullanılabilir; evinize ya bir boru hattıyla ya da “eski tarzda” adı verilen yukarıdan alarak su temin edebilirsiniz - bir kova; Bu fırsat ayrılmak için çok yararlıdır;
• sunulan şema üzerinde, bu olasılık, ısıtıcının üstündeki kuyucuk çıkışının tamamen bloke olması nedeniyle hariç tutulur; Bu, programın küçük bir dezavantajı olarak kabul edilmelidir.

Korumaya odaklanıyoruz

Bir su kaynağından temin edilmesi söz konusu olduğunda, su kaynağı sisteminin tüm unsurlarının donmasından korunması çok önemlidir.

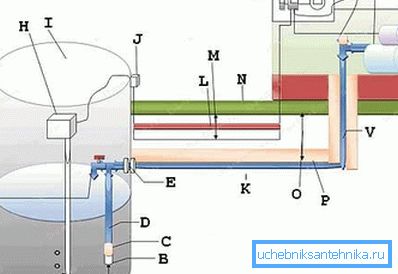

Aşağıdaki şema bu konuda örnek teşkil edebilir:

• A - filtreden bu mesafe 50 cm'den az olmamalıdır;
• B - süzgeç filtresi;
• C - çek valf;
• D - boru hattı;
• E - kuyudan dikkatlice kapatılmış çıkış;
• F - tee ve su tahliye vanası, koruyucu mekanizmanın bir öğesi olarak;

İyi tavsiye! Suyun sistemden emniyet drenajı çok önemlidir, ancak genellikle kuyuya yakın yerde üst katta gerçekleştirilir. Bu seçeneği tercih ederseniz, kuyunun etrafına en iyi şekilde donatılmış koruyucu kil kilidiyle kuyudan olabildiğince uzak bir çekiş yapmanızı tavsiye ederiz.

• G - yalıtım levhaları; belki de bu yerde ısınma aşırı bir koruma önlemidir;
• H - havalandırma fonksiyonu ile kompresör; Burada bile korunma unsuru şemaya nüfuz etmiştir - suyun havalandırılması, oksijen ile doygunluk, safsızlıkların oksitlenmesiyle en etkili yöntemlerden biri, her şeyden önce - metaller; Oksidasyon altta toplanması gereken bir çökelti şeklinde toplanır;
• Ben - iyi;

• J - elektronik kontrol sistemi soketi - görevler gerektirir;
• K - ısıtılmış boru hattı;
• L - elektrik kablosu koruması;
• M - kablo 50-70 cm derinlikte döşenir;
• O, toprak donma derinliğidir; planın sakıncasına dikkat edin - boru, donma seviyesinin 20-30 cm altına döşenmelidir;
• P - yalıtım; pratikte gösterildiği gibi, bu şekilde organize edilen ısı yalıtımı istenen etkiyi vermez, boruyu doğrudan ısıtmak daha iyidir;
• Q - 6-10 amper için otomatik kapanma sistemi;
• R, zaten 25 A olan kapatma sisteminin bir elemanıdır;
• S - ısıtma kablosu;
• T - pompa istasyonu;
• V - boru; önerilen çap - 32 mm;
• U - asla unutulmaması gereken topraklama.

Dalgıç pompa yerleştirme problemini çözme

Bir dalgıç pompanın kuyusunda düzgün bir şekilde yerleştirilmesi, uygun su kaynağı basıncının ve kalitesinin sağlanmasına yardımcı olacaktır. Doğru yerleştirme hakkında konuşurken, pompanın kuyu dibine olan mesafesini kastediyoruz - en az 50 cm ve ideal olarak 60-70 olmalıdır.

Pompa daha aşağı yerleştirilirse, boru hattına akacak ve böylece su kalitesini düşürecek olan tabandan tortular yükselecektir.

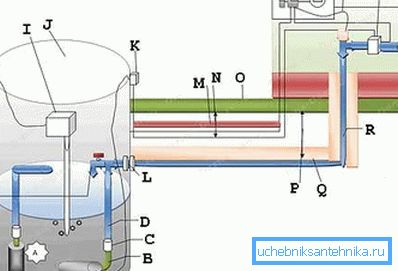

Aşağıdaki şema bir dalgıç pompanın yerleştirilmesi için iki seçenek sunmaktadır:

• Ve - dikey yerleştirme, kuyudaki su seviyesi ve pompanın boyutları buna izin verdiğinde, en çok tercih edilen yerleşim;
• B - yatay yerleştirme; Bu sadece kuyu içinde su sıkıntısı olduğunda kullanılır ve geliştiricilerin belirttiği 15 cm'lik dibe olan mesafe kabul edilemez olarak kabul edilmelidir, ancak bu konuda yapabileceğiniz hiçbir şey yoktur; Sadece bir sonuç - büyük olasılıkla gelen sular çamurlanacak ve ek filtreler kurmanız gerekecek.

Şemanın kurucu unsurları şunlardır:

• A - bu problem 15 cm'lik mesafedir;
• B - bu durumda 1 inç'lik esnek bir hortum kullanmak gereklidir;
• C - çek valf;
• D - 32 mm'lik borular;
• E - zaten 50 cm'lik bir mesafe var ve bu normaldir;
• F - tee ve emniyet tahliye vanası;
• G - yalıtım;
• H - elektrik prizi - daima açık havada elektrik kullanmak, çevreye maruz kalmadan korumaya neden olur;

• I - havalandırma fonksiyonu ile kompresör;
• J - iyi;
• K - soket;
• L - kuyudan çıkış, bağlantıların kalitesi herhangi bir şikayete neden olmamalıdır;
• M - kablo koruması;
• O - 50-70 cm derinlikte döşenmesi önerilen kablonun kendisi, ancak bu seviyeyi toprak donma derinliğiyle eşleştirin;
• P, donma penetrasyonunun derinliğidir;
• Q - yalıtım;
• R - 32 mm'lik borular;
• S - topraklama;
• T - 3-6 A için otomatik mantar;
• V - fişi 25 A;
• U - ısıtma kablosu;
• W - basınç anahtarı.

Ev hakkında unutma

Sonunda, tüm karmaşanın başladığı yerde - evdeki su temini için - unutma.

Aşağıda, söz konusu tüketici tarafındaki bağlantı nüanslarını gösteren bir şema bulunmaktadır:

• 1 - filtrenin ve pompa istasyonunun altına yerleştirilmesi gereken bir tahliye vanası, hatanın maliyeti basittir - düşük veya hiç su basıncı yoktur;
• 2 - kaba filtreden üçlü çıkış;
• 3 - kaba filtre;
• 4 - 1 inç kalınlığında ve 15-20 cm uzunluğunda paslanmaz çelik boru;
• 5 - hidroakümülatör;
• 6 - motor ve redüktörlü pompa;
• 7 - basınç göstergeli basınç anahtarı;
• 8 - vinç ağzı yukarı doğru döndü;
• 9 - Valf içine yerleştirilen huni - pompanın çıkış noktasının üzerinde olmalıdır;
• 10 - ısıtıcıyı hattan engellemenize izin veren dokunun;

• 11 - basınç göstergesi ve tahliye vanası ile ince filtre;
• 12 - tahliye vanası; Devrenin bu özelliğine dikkat edin - acil durumlardan sigorta kullanımı - boşaltma vanaları çok faydalı ve önemlidir;
• 13 - basınç tahliye valfi;
• 14 - tahliye vanası, amacı - soğuk havaların başlangıcından önce sistemin serbest bırakılması;
• 15 - emme hortumları;
• 16 - paslanmaz çelikten toprak donma seviyesinin altına çekilmesi;
• 17 - hava tahliye valfi;
• 18 - sıcak ve soğuk su karıştırıcı;
• 19 - çek valfi;
• 20 - 50 litre kazan;
• 21 - sistemden su tahliyesi.

Soğuk su toplayıcı

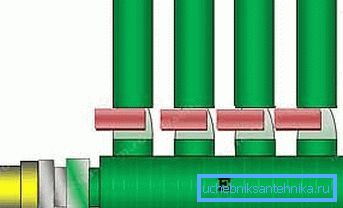

Herhangi bir su kaynağı sistemi - konektörler ve toplayıcıların kütlesi. Aşağıda, bir kuyudan temin edilen soğuk suyun dağıtımı için bir kollektör örneği verilmiştir.

Sıcak su toplayıcı aynı şekilde görünebilir:

• A - lavaboya;
• B - duş mikserine;
• C - tuvalet ve çamaşır makinesine;

• D - mutfağa;
• E - kolektör borusu 32 mm (ve 25);
• F - filtreden satır;
• G - ısıtıcıya daha fazla.

Manifold 4 çıkışta sunuluyor, elbette, sadece kendi tedarik basıncındaki karşılık gelen artışı unutmadan, kendi takdirinize göre numaralarını artırabilirsiniz.

bulgular

Evet, hayat sadece kuyu üzerinde çalışmalarınızı tamamladığınızda başlar. Şimdi aileme, sokakta her zaman sudan koşmak zorunda olmadıklarını kanıtlamak zorundayım. Bunu yapmak için, kuyudan büyük bir öngörü ve çalışma gerektiren tam teşekküllü bir su temin sistemini taşıyoruz.

Bu makaledeki ek videoyu izlediğinizden emin olun, tercihlerinizi ve çalışma koşullarınızı dikkate alarak gerekli şemayı seçmenize yardımcı olabilir.
