Kablo kuyusu: cihazın özellikleri ve kurulum teknolojisi

Denetim ve tamir amacıyla iletkenlere, telefon ağlarına ve diğer otoyollara erişim sağlamak için beton veya plastik bir kablo kuyu monte edilir. Daha önce bu tür yapıların üretimi için güçlendirilmiş betondan yapılmış ağır modüller kullanılmışsa, bugün yerini teknopolimerlerden yapılmış hafif kasalar almıştır.

Aşağıda bu ürünlerin tasarım özelliklerini tanımlamakta, ana avantajlarını ve kurulum teknolojilerini tanımlamaktayız.

Cihazın özellikleri

dizayn

Yukarıda belirttiğimiz gibi, kablo döşemelerin ve diğer iletkenlerin kuyuları iletişimin döşenmesinde kullanılır.

İki ana işlevi yerine getirirler:

• İlk olarak, böyle bir cihazın kurulumu kazı yapmadan serilmiş iletkenlere erişim sağlar. Tellerin durumunu kontrol etmek için, bir gust veya onarım varlığını bulmak, bir siper kazmaya gerek yoktur. Kapağı açmak ve kuyu odasına gitmek için yeterlidir.

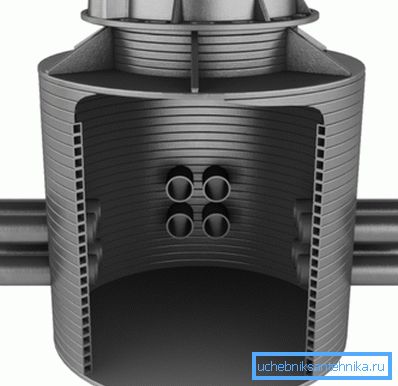

• İkincisi, modern kablo bağlantı kuyuları, pasif ekipmanın yerleştirilebileceği oldukça geniş bir iç bölmeye sahiptir.

Buna dayanarak, bu tür ürünlerin kullanımı hemen hemen her türlü iletişim ağını döşerken gerçekleştirilir..

Bugüne kadar, bu tür kuyuların birçok modifikasyonu var.

Bununla birlikte, tasarımlarının genel düzeni değişmeden kalır:

• Vücudun temeli, beton veya plastikten (PVC, polistiren, polietilen, vb.) Yapılmış büyük hacimdir. Kural olarak, plastik modeller, bir mekanik mukavemet stoku sağlayan sertleştiricilerle temin edilebilir.
• Anahtar kısım yüzeye monte edilmiştir. Bir menhol genellikle bir taban ve arkaya doğru eğik ya da vidasını kapatan bir kapak içerir.

Dikkat edin! Kablo kanalları için bazı kuyuların iki kapağı vardır: dış ve iç. Aynı zamanda, sadece bir özel anahtarla açılabilen, iç kapakta bir kilitli bir kilit sistemi kurulmaktadır.

• Bir kuyunun kapağı ile durum bir ağız bağlar. Boynun tasarımı da farklı olabilir, ancak her durumda, tellere inmek için yeterince geniştir.
• Bir çok model, boyunsuz olarak mevcuttur. Bu durumda, kapak hemen gövdeye monte edilir.

Ana çeşitleri

Tipoloji gelince, endüstri bugün bu tip ürünlerin bir çok modifikasyonunu üretiyor.

Aşağıda sadece en çok talep edileni veriyoruz:

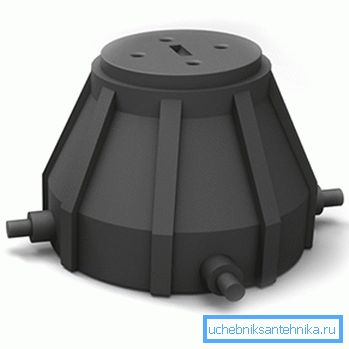

• KKT-1 ve KKT-2 - evrensel görüntüleme kuyu sistemleri olarak kullanılmaktadır. Özel sektörlerde (KKT-1) standart düşük-çift haberleşmelerin inşası için kullanılır ve pasif ekipmanı (KKT-2) barındırır.

• KOD - fiber optik ağların döşenmesinde kullanılır. Kuyu bölmesi, bir fiber stokunu depolamanın yanı sıra optik kuplajları monte etmek için tasarlanmıştır.
• KKTM, düşük çift telefon şebekeleri için bir kuyu. Hem silindirik bir gövde (KKTM-1) ile hem de çeşitli cihazları (KKTM-2) barındırmak için genişletilmiş bir altlıkla üretilebilir.

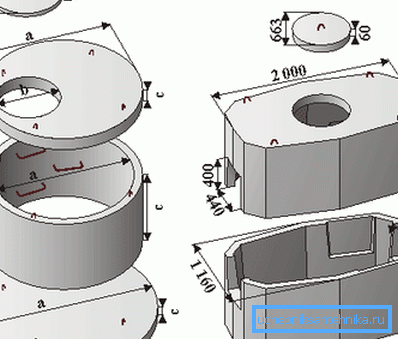

• KKS - kablo iletişimi için bir dizi beton kuyu. Tüm ürünler yüksek mukavemet ve güvenlik marjı ile karakterizedir. Hem yerleşim alanlarında hem de endüstriyel tesislerde kullanılabilir.

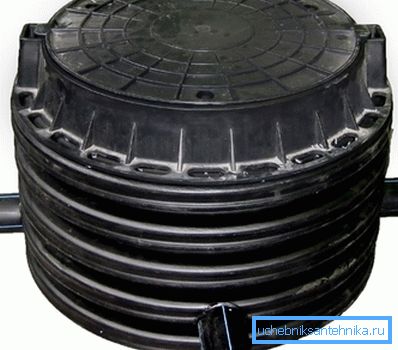

Ayrıca, bu listedeki özel bir yer, güç kabloları için kablo yuvaları tarafından işgal edilir. Tasarımları modern yalıtım malzemelerinin kullanımıyla maksimum elektrik güvenliği sağlar.

Betonun plastikten avantajları

Tüm çeşitliliğe rağmen, bugün plastik ürünler birçok alanda beton kuyuların yerini almaktadır.

Bunun birkaç nedeni var:

• İlk olarak, benzer mekanik özelliklere sahip daha düşük bir özgül ağırlığa sahiptirler.
• İkincisi, tasarımları yüksek sıkılık ile karakterizedir.
• Kullanılan malzemeler kimyasal olarak inerttir (toprak çözeltisinin etkisi altında bozulmazlar), dayanıklılık ve çevre dostudur.

Dikkat edin! Düşük gözeneklilik, yaklaşık 50 yıl boyunca negatif sıcaklıklara direnç sağlar. Aynı zamanda, bu dönem, istikrarsız bir iklime sahip merkezi Rusya için çok önemli olan donma döngülerinin sayısına bağlı değildir.

• Malzemenin plastisitesi neredeyse her boyuttaki kuyucukların üretimine izin verir ve ayrıca çeşitli mühendislik çözümlerinin (bağlantı elemanları, teknolojik delikler, vb.) Uygulanmasını sağlar.
• Plastik kuyuların fiyatı da oldukça uygun.

Montaj teknolojisi

Kablo bağlantısının mümkün olduğu kadar uzun süre dayanabilmesi için doğru şekilde takılması gerekir.

Ve bazı becerilerle, bu kendi ellerinizle yapılabilir:

• İlk aşamada, kuyu boyutlarına karşılık gelen bir çukur kazıyoruz.
• Kazıların düzlenmiş dibinde, el ile ya da elektrikli kurcalayıcılarla sıkıştırılarak bir kum tabakası uyuyoruz. Sonuçta, tabaka kalınlığı en az 15 cm olmalıdır.

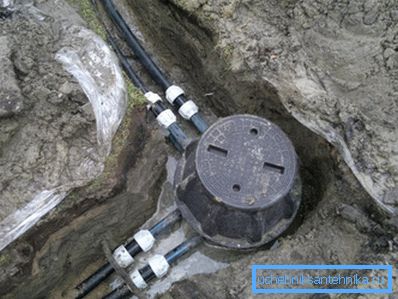

Dikkat edin! Yüksek toprak nemi veya yakın yeraltı suyu girişleri olan yerlerde, talimatlar ürünün altında 150 mm'ye kadar kalın bir beton tabanın yerleştirilmesini önerir.

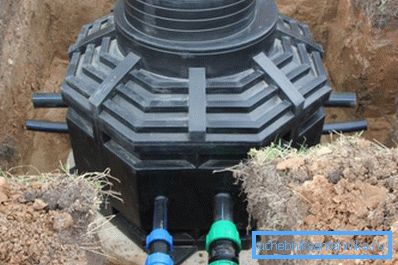

• Hazırlanan tabana iyi koyduk.
• Toprak su basarken "yükselişini" önlemek için beton "çapa" dökün. Döküm için beton sınıfı B15 ve üzeri kullanın.
• Yapı içerisinde sözde yükleme haznesi varsa, onu betonla doldururuz.
• Son hizalamadan sonra, çukurun duvarları ile kuyu duvarları arasındaki boşluğu doldurmaya başlarız. Kumlu toprak karışımını 20 cm'lik tabakalarda zorunlu sıkıştırma ile doldururuz.
• Boğaz taşıma yükleri bölgesinde ise, beton kör alanı doldurun. Bunu yapmak için, içine beton döktüğümüz kronun çevresine bir kalıp yerleştiriyoruz.
• Kör bir alan yerine, uygun çapta bir delik bulunan bir yol levhası kullanabilirsiniz.

Sonuç

Beton ve plastik kablo kuyularının kullanılması, en azından haberleşmede güç tasarrufu sağlamak içindir. Yapıyı doğru bir şekilde seçip yukarıdaki tavsiyelere göre monte ettikten sonra, bir yandan kablolara erişim sağlamak ve diğer yandan da onları dış etkilerden korumak için mümkün olabilecektir. Bu makaledeki video, benzer ürünlerin tasarım ve işletim özellikleri hakkında daha ayrıntılı bilgiler içermektedir.
