Kanalizasyon sisteminin dış kısmı için kuyuların montajı

Kanalizasyon şebekesinin dış kısmının inşası ile kuyularsız yapılması imkansızdır. Farklı bir amaca, büyüklüğe ve farklı yapı malzemelerinden yapılabilirler. Alttaki kanalizasyon kuyularının montajı № 2-04-03-85.

Yapı tipleri

Düzenleyici belge "Kanalizasyon - dış yapılar ve ağlar" olarak adlandırılır ve aşağıdaki nesne kategorilerini tanımlar.

Kuyuların amacı

1. Görüntüleme veya düzeltme muadilleri Boru hattının çalışmasını ve tıkanıklıkların giderilmesini kontrol etmek için kullanılır. Ağın önemli bir uzunluğu varsa, bunların düzenlenmesi gereklidir. İlk yapı, kanalizasyon borusunun binadan çıktığı noktadan 3 ila 12 metre mesafede yerleştirilmiştir.

Dikkat edin! SNiP boruların çapı 150 mm'ye kadar ise, kendi ellerinizle menholleri monte etmenizi gerektirir - her biri 35 metre, boyutları daha büyükse - 50 metre sonra. Bu doğrudan sitelerde. Buna ek olarak, bu tür tesislere ihtiyaç duyulmaktadır: ağın kıvrımlarında, boruların ya da eğimin kesitini değiştirirken, sistemin dalları üzerinde.

1. Oynar aygıtlar Sistemin virajlarına monte edilir, çünkü bunlar potansiyel tıkanıklık alanlarıdır. Aynı anda görüntüleme rolünü oynayabilirler.
2. Analogları bırak Saha zor bir araziye sahip olduğunda ve boruların seviyesi arasındaki fark 50 metreden fazla olduğunda inşa edilir.
3. Nodal kuyular talimat ağın birkaç dalının kesiştiği noktalara yerleştirilmelidir.
4. Birikim ve filtrasyon cihazları - Bunlar, otonom kanalizasyon sistemlerinde alım tesisleridir. Kümülatif muadilleri mühürlenir ve periyodik temizlemeye ihtiyaç duyarlar. Atıksuyun ve atmosferik suyun toprağa filtrelenmesi için bir drenaj kuyusunun montajı gereklidir.

Malzeme ve boyutları

1. Kanalizasyon için taş nesneler tuğla, yekpare veya prekast betondan yapılmıştır. Filtreleme analogları bottan oluşturulabilir.
2. Plastik benzerleri polivinil klorür, polipropilen ve polietilenden yapılmıştır.
3. Ayrıca, bu malzemelerin bir kombinasyonundan bir kanalizasyonun montajını da gerçekleştirmek mümkündür.

Normlara göre, tesislerin çapı aşağıdaki gibi olmalıdır:

• boru hattı 150 mm'ye kadar olan bir kesite sahipse - 70 cm'den az olmamak kaydıyla;
• 150/600 mm - 100 cm;
• 600/700 mm - 125 cm;
• 800/1000 mm - 150 cm;
• 1200 mm ve daha fazla - 200 cm.

Nesnelerin düzenlenmesi

Her türlü kanalizasyon kuyusu inşaatı, kazı ve çukurun hazırlanması ve kazı çalışması ile başlamalıdır.

Hazırlık çalışmasının sırası

Hazırlık faaliyetleri bu aşamaları içerir.

1. Site işaretlemesi
2. İşe müdahale eden bitki örtüsünün yıkımı.
3. Siteye geçici çıkış veya yolun düzenlenmesi.

Çukuru düzenlerken prosedür aşağıdaki gibidir.

1. Kazma çukurlarını elle veya özel ekipman yardımıyla kazın.
2. Altını temizleme ve sıkıştırma.
3. Çukurun derinliğinin ve çapının taslağının yanı sıra duvarlarının eğimlerinin açıları ile doğrulanması.
4. Kuyu taş benzeri malzemelerden yapılmışsa - çatı malzemesi ve bitümlü mastik kullanılarak alt su yalıtımı.

Taş benzeri malzemelerden kuyular

Kuyuların kurulumu gerçekleştirilirse, bu adımları takip edin.

1. Tabanın düzenlenmesi - bitmiş plakanın döşenmesi ya da 10 cm kalınlığında bir şap dökülmesi, m-50 işaretinin somut bir çözeltisinden.
2. Gerekli bir form olan bir metal takviyeli beton tepsi m-100 montajı.
3. Bitüm ve harç boru uçları ile sızdırmazlık.

1. Beton elemanların içinde bitüm mastik ile su yalıtımı.
2. Ardından tepsinin yeterince kuru olması için 3/4 gün beklemeniz gerekir.

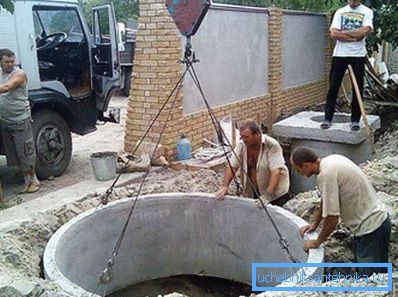

3. Daha sonra kuyu halkaları ve döşeme plakaları, çimento-kum karışımı m-50'nin kurulması.
4. Daha sonra, yapının prefabrike elemanları arasındaki harç eklemlerini ovalamanız gerekir.

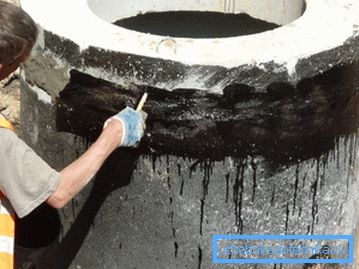

5. Kuruduktan sonra, dikişler bitüm ile izole edilir.

1. Bundan sonra, tepsi sıvalı ve ütülenir.
2. Dahası, boruların giriş noktalarında, 30 cm genişliğinde ve dış boru çapından 60 cm daha yüksek bir kil kilidi yapılır.

Dikkat edin! O zaman kuyuyu test etmelisin. Bunun için 24 saat su ile doldurmanız gerekir. Bundan önce, geçici fişler boruların üzerine yerleştirilir. Sızıntı tespit edilmezse, test geçilmiş sayılır.

1. Sonra kuyu duvarları ve çukur arasındaki boşluk, daha sonra rammed olan toprak veya çakıl ile doldurulur.

1. Bundan sonra, yapının boynunun çevresi etrafında, 150 cm genişliğinde beton bir kaldırım dökülür.

Kuyular fırtına ise, o zaman ek olarak havza rolünü oynayan bir kafes kapağı ile donatılmıştır. Drenaj sistemini düzenlerken, kuyu duvarlarındaki özel açıklıklardan drenaj işlevini gerçekleştirebilir.

Bitmiş beton elemanların tasarımında amaçlarına göre küçük bir fark olduğu akılda tutulmalıdır.

Prefabrik ürünlerin kabul edilen işaretlemeleri:

• KDK ve KFK evsel kanalizasyonun geri çekilmesi için tasarlanmıştır;
• KLK ve KLV - "yağmur suyu" için;
• КДН ve КДВ drenaj sistemlerinin bir unsuru olarak hizmet vermektedir. Bina önceden ısıtılmışsa, bir yangın musluğunun beton halkaların kuyusuna yerleştirilmesi mümkündür.

Yükseklik yapılarının inşası, öncekilere göre daha zordur. Daha karmaşık bir yapıya sahipler.

İçlerinde, tepsinin düzenlenmesinin yanı sıra, genellikle aşağıdakileri yapmak gereklidir:

• yükselticinin kurulumu;
• Sulamanın yaratılması;
• duvarın su kırılması için montajı;
• pratik ekipman;
• çukur aranjmanı

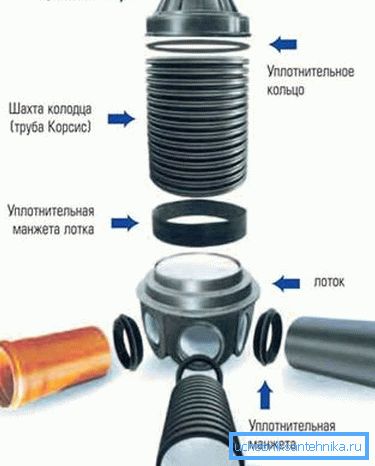

Plastik analogları

Taş kanalizasyonlara modern bir alternatif - plastik muadiller.

1. Kullanımları, inşaatı büyük ölçüde hızlandırır ve kolaylaştırır çünkü Birçok iş aşamasına gerek yok.
2. Kurulumları özel ekipman kullanımını gerektirmez.
3. Su geçirmezliğe ihtiyaç duymazlar.
4. Plastik tankların fiyatı nispeten küçüktür.

Dikkat edin! Bazı uzmanlar, sıkıştırma yükleri için polimer kuyularının yetersiz dayanımı hakkında konuşuyorlar. Ancak, kesin gerçekleri vermezler. Dahası, otonom ağlarda plastik deforme veya yırtılabilecek hiçbir yük yoktur.

Bu tür ürünlerin ağırlığındaki bir artı kurulum kolaylığıdır ve bu tipteki kuyucukların sökülmesi için tahmini de daha küçüktür. Örneğin, bunları kullanırken çok daha küçük olan siperleri kazmak gerekir.

Boru hattı kurulumu da kolaylaştırılmıştır. Polimer kuyuları, asbest çimento, metal ve plastikten yapılmış standart borulara tam olarak karşılık gelen salınımlar ile yapılır. Buna dayanarak, kurulumdan sonra, yapı birkaç dakika içinde kanalizasyon sistemine bağlanabilir.

Sonuç

Kanalizasyon şebekesinin harici bölümünü oluşturmadan önce, tüm noktaları dikkatlice düşünün. İhtiyacınız olan kuyu türlerine karar verin ve onlar için malzeme seçin. Bir kanalizasyon tesisinin montaj maliyetinin betondan daha az olacağını düşünün (ayrıca kuyuların tamiri konusuna bakın).

Bu makaledeki videoyu görüntülerken, konu hakkında daha fazla bilgi edinebilirsiniz.
