Kavrama vinci: kurulum, çalıştırma ve onarım için manuel

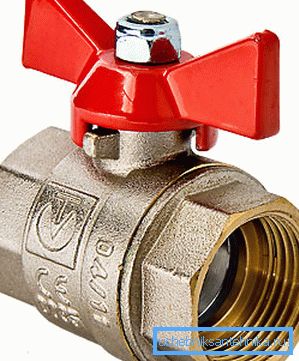

Yarım inç boruya bağlantı için tasarlanmış DN15 bağlantı valfı oldukça evrensel bir cihazdır. Kanalın üst üste binmesi için yeterli sıkılık sağlar ve gerekirse kolayca açılır ve boru hattındaki sıvı veya gaz akışını kontrol etmenizi sağlar.

Bununla birlikte, bu tür vinçlerin kullanımı birkaç nüansa sahiptir ve bu nedenle aşağıda bazı yararlı ipuçları sunacağız.

Ürün tasarımı

Su borusu, yakıt hatları ve diğer iletişimler için tasarlanan ürünlerin yanı sıra kaplin bilyeli gaz vanası oldukça basit bir tasarıma sahiptir. Bir yandan, ürünlerin üretim sürecini (dolayısıyla oldukça uygun fiyat) basitleştirir ve diğer yandan, bu ünitenin çalışmasının güvenilirliğini arttırır.

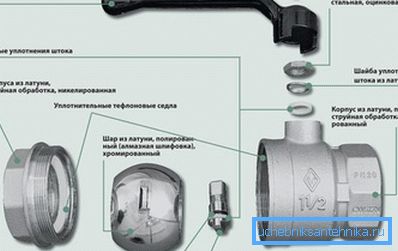

Sistemin ana unsurları şunlardır:

• Ürünün gövdesi, genleşme ile ilgili çaptaki bir borunun bir parçasıdır ve içinde kilitleme mekanizmasının kendisi bulunur.. Vinçin kesiti genellikle işarete sabitlenir: örneğin, DN 65 muff küresel vana 2 çaplı borulara montaj için uygundur. santim.

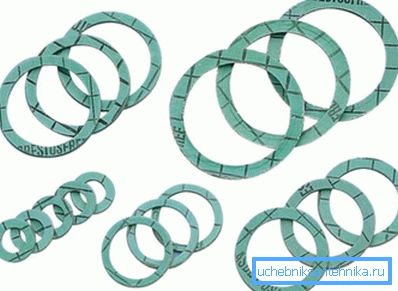

• Contalar - Teflon veya diğer polimerden yapılmış özel şekilli halkalar, mekanizma kapalı durumda olduğunda kanalın sızdırmazlığını sağlar.

Dikkat edin! Uygun contaların varlığı onarımlar sırasında başarıyı sağlayan belirleyici bir faktördür. Bu yüzden, mümkün olduğunda, bir vinç alırken, en hızlı yıpranmış olduklarından, bu tür parçaların bir takımını satın almaya değer.

• Bir civata topu, aslında, boru içeriğinden geçen bir delikten geçen bir metal küre şeklindedir.. Küresel vana üzerindeki GOST'in hem tam bir geçişin (deliğin çapı borunun çapına karşılık gelir) hem de konik bir geçidin varlığını sağladığına dikkat edilmelidir. Kurulum için bir model seçerken, bu özelliği daha da açıklığa kavuşturmaya değer.
• Çubuk, cıvata küresinin hareketini kontrol eder.

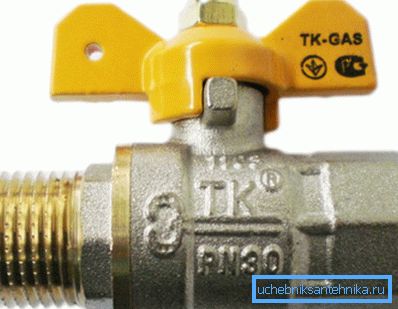

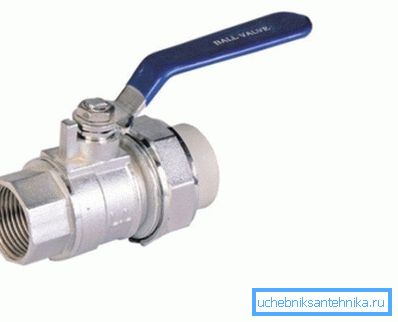

• Tapayı açmak ve kapatmak için kullanılan tutamak. Modele bağlı olarak, cihaz hem standart bir kelebek vinci hem de yapıyı daha az çaba ile kontrol etmenizi sağlayan bir manivela kolu ile donatılabilir.

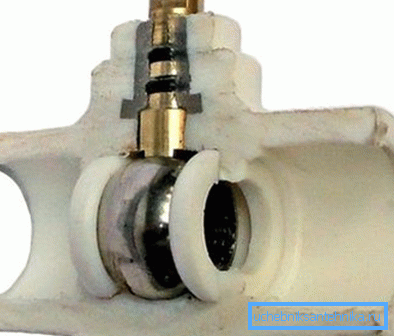

Bu sistem oldukça basit bir şekilde çalışır: düğmeyi çevirdiğinizde küre döner ve deliğin küredeki lümeni borunun lümeni ile hizalanır. Bu kombinasyonun oranı ne kadar büyük olursa, baş içeriği de o kadar yüksek olur.

Vinç çalışması

Seçim ve kurulum yöntemleri

Böyle bir ürünü satın almadan ve kurmadan önce, tüm parametre listesini anlamalısınız.

Aşağıda, çalışma sırasında vincin çıkışıyla ilgili sorunlardan kaçınmanıza izin verecek tavsiyelerde bulunuyoruz.

• Dikkat etmeniz gereken ilk şey bağlantının tasarımıdır. Uzmanlara göre, gerilim tipi, salmastra kutusundan daha fazla sıkılık sağlar, çünkü bu tür ürünler tercih edilir.

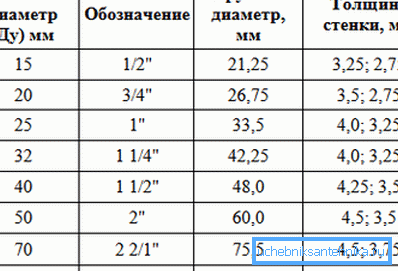

• Sonra, çapa bakın. Valfin kendisinin ve borunun bölümlerinin mükemmel bir şekilde örtüşmesi önemlidir, bu yüzden işaretlemeyi dikkatlice incelersek. Bu nedenle, üç inçlik boru hattı için DN80 bağlantı bilyalı eklemini seçiyoruz.

• Aşağıdaki iş parçacığı türüdür. Satışta herhangi bir dış ve iç kesim kombinasyonu (kuplaj-kaplin, birleştirme-birleşme, sendika-birlik) modellerini bulabilirsiniz, bu yüzden hangi modele ihtiyacımız olduğunu önceden düşünmek çok önemlidir.

• Son olarak, bazı ürünler üzerinde su akışının tercih edilen yönü belirtilmektedir. Böyle bir valf seçtiyseniz, işarete uygun olarak monte edilmelidir: bu şekilde kilit parçasının çalışması daha güvenilir olacaktır.
• Son olarak, kalem bakmaya değer. Boyutu, musluğun tamamen açılıp kapanmasına engel olmaksızın izin vermelidir, böylece dar alanlarda (örneğin, hijyenik bir kutuda) kelebek kulpları kullanmak daha iyidir.

Kuplaj tipi borular için ürünler, kendi elleriyle, diğerlerinden daha zor olmayan bir şekilde monte edilir:

• Dişli sarım borusu sarımında, bir sızdırmazlık bağlantısı sağlar.
• Vinci, sabitleme elemanlarına manuel olarak vidalayarak kuruyoruz.
• Ardından bağlantıyı ayarlanabilir bir anahtarla sıkın, ardından sıkılığı kontrol ederiz.

Dikkat edin! Bazı durumlarda, bu, eklemin aşırı yük altında tahrip olmasına neden olabileceğinden, boru dişi uzunluğunun tamamını sıkmak gerekli değildir.

Kendini tamir

Birleştirme tasarımının hoş olmayan özelliklerinden biri onarımlarının karmaşıklığıdır. Ancak, nasıl (ve yedek bir sızdırmazlık halkası elinizde olsun) biliyorsanız, o zaman, üç yollu bir valfi bile oldukça tuhaf bir mekanizma ile onarabilirsiniz.

Talimat:

• Onarımı oldukça karmaşık manipülasyonlar gerektireceğinden ürünü söküyoruz. Uygun bir şekilde monte edilmiş bir küresel vanamız varsa, kavrama süper çaba ve hasar olmaksızın gevşetilmelidir.
• Tutamaç kilidini kapatın, ardından raylardan çıkarın.
• Ayarlanabilir anahtarı kullanarak, valf gövdesini kendiniz çözün. Burada dikkatli olmalısınız, çünkü çaba çok ihtiyacı olacaktır, ancak iş parçacığına zarar vermemelidir.

• Küre ve sızdırmazlık halkalarını çıkardık, daha sonra tüm detayları dikkatlice inceliyoruz.
• Topun herhangi bir hasarı yoksa, ürün tamir edilebilir. Bunu yapmak için, uygun çaptaki yeni Teflon contaları takarak halkaları değiştiriyoruz.

Dikkat edin! Bazı durumlarda, değiştirmenin kendisi topun kendisini gerektirir, ancak genellikle vücudun durumu da arzulanan çok şey bırakır. Bu yüzden yeterli bir güvenlik payı ile yeni bir ürün kurmak gerekiyor.

• İşlemleri ters sırada gerçekleştirerek, vinci monte edip yerine monte ediyoruz. Su testi yapılarak iş performansının kalitesini kontrol ediyoruz.

Sonuç

Sadece profesyonel bir tesisatçı, bilyeli valfe sahip sürekli bir küresel vanayı seçebilir, kurabilir ve hatta onarabilir. Yukarıdaki tavsiyeleri incelerseniz ve videoyu bu makalede görüntülediyseniz, beceri ve sabır sahibi herhangi bir usta bu görevle başa çıkacaktır.
