Kendin yap için sıhhi tesisat: projeden boru tesisatına

Evde veya apartmanda bir su temin sisteminin kendi elleriyle döşenmesi oldukça zor bir iştir, ancak daha önce benzer görevlerle karşılaşmamış olanlar için bile uygulanabilir. Hazırlık aşamasında biraz zaman geçirdiğinizde, profesyonel tesisatçıların hizmetleri için ödeme yaparken, tasarım ve kurulum işlerini başarılı bir şekilde gerçekleştirebileceksiniz.

Doğal olarak, araçları almadan önce, mevcut tüm bilgileri araştırmaya değer. Ve bunun için size yararlı olabilecek temel verileri sağlamaya çalıştık.

Su temini sistemi tasarımı

Su kaynağı

Bir apartmanda bir su temini sistemi tasarlamamız gerekirse, o zaman zorluklar neredeyse hiç ortaya çıkmaz. Bu merkezi su tüketiminin bütün noktaları ile odaya girdi bağlamak için boru sadece birkaç metre bırakmaya gereklidir (ve iki ya da üç olacaktır) gerçeği kaynaklanmaktadır.

Özel bir evin su temini ile uğraşmanın daha zor olduğu yerler:

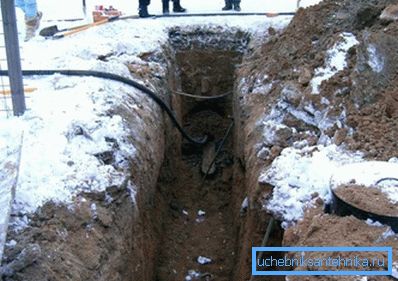

• Önce kaynağı belirlemeye ihtiyacımız var.. Yerleşime yerel bir su temin sistemi bağlıysa, o zaman belediye su şebekesinde veya başka bir ruhsatlandırma otoritesindeki bağlantıyı koordine etmeliyiz.
• Bir sonraki soru otoyolun eve bağlanması.. Burada, çoğu zaman asfaltlamadan önce haberleşme yapılmadığı için, sıhhi tesisatın yolun altında nasıl döşeneceğine karar vermek gereklidir. Bu durumda en mantıklı yol, inşaat ekipmanlarını, yani yatay yönlü sondaj kurulumlarını çekmek olacaktır.

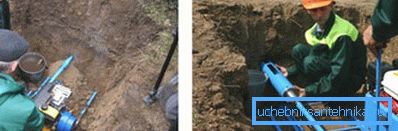

• Para harcamak istemiyorsanız veya 8 - 10 m'den daha uzun olmayan bir yoldan geçmeniz gerekiyorsa, bunu kendiniz yapmaya çalışabilirsiniz.. Bir su temin sistemi için yol boyunca nasıl delinme yapılacağı sorusu üzerine uzmanlar, uzatma çubukları ile yatay bir matkap kullanılmasını tavsiye ederler. Tabii ki, prosedürün karmaşıklığı çok büyük, ama paradan daha fazla zamanınız varsa, denemeye değer.

Dikkat edin! SNB 3.03.02-97'ye göre, su kaynağından yola olan mesafe, yan taşın kenarından en az 2 m uzaklıktadır. Bununla birlikte, her belirli durumda, sorunu daha önce koyulmuş iletişimler tarafından çoğu zaman göz ardı edildiğinden, sorunu ayrı ayrı çözmeye değer.

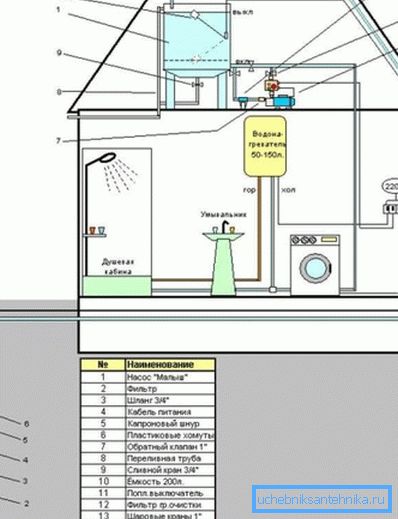

• Ana su yoksa, ayrı bir kaynak oluşturmak gereklidir.. Bu kapasitede, çeşitli kuyu ve sondaj kuyularından, eve su temin etmek için özel pompalara sahip ekipmanlar bulunabilir.
• Kaynağın daha verimli kullanımı için, pompaya ek olarak, su depolamak için bir genleşme tankı takmak gerekir.. Böyle bir tank varlığı borulardaki basınç üniform teşvik eder ve başka bir kısım su yüklemek için pompa beklemeden hemen olabilir su kaynağını kullanır.

Dikkat edin! Genleşme tanklarının montajı aynı zamanda enerji tüketimini de en aza indirir ve daha nadir çalışmasına bağlı olarak pompanın servis ömrünü uzatır.

• Son olarak, konfor hakkında düşünmelisin.. Özel bir evde, tek sıcak su kaynağı bir elektrik, gaz veya katı yakıtlı ısıtıcı olacaktır, bu nedenle bu cihaz için iletişimi planlarken ayrı bir yer sağlamak gerekir.

Ev içinde boru

Evin içinde de boru tesisatını tasarlamanız gerekiyor. Tabii ki, tüm tüketim noktalarının giriş noktasına mümkün olduğunca yakın yerleştirilmesi en iyisidir, ancak bu her zaman böyle değildir.

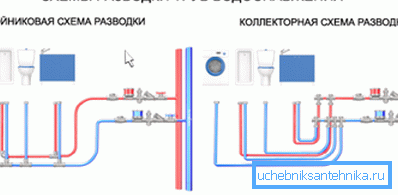

Planlama için iki seçenek olabilir:

• Daha ekonomik olan, seri kablolama olarak adlandırılır. Yükselticiden, tüm tüketim noktaları boyunca bir kontur yayıyoruz ve her bir noktanın önünde bir kenar çubuğu oluşturuyoruz. Bir tişört sayesinde vinci bir su sağlama sistemine bağlar ve böylece önemli miktarda malzeme tasarrufu sağlar.
• Sıralı yönlendirmenin dezavantajı, basıncın dengesizliğidir: bir musluk açtığımız anda, basıncın geri kalanı neredeyse sıfıra düşer.

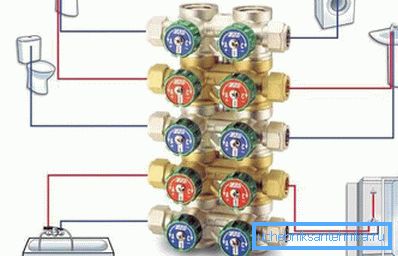

• Bu nedenle kollektör (paralel) kablolama kullanılır. Birkaç çıkışa sahip bir toplayıcı, yükselticiye bağlanır ve sıcak ve soğuk su beslemesinin devreleri, her bir tüketim noktası için bu çıkışlara bağlanır. Böyle bir çözümün fiyatı önemli ölçüde daha yüksek olacak, ancak büyük evlerde böyle bir planın uygulanmasına değer.

Son olarak, lavabo hakkında unutma. Tipik olarak, su tedariki, kanalizasyon şebekesinin montajı ile paralel olarak gerçekleştirilir, bu nedenle drenaj için boru döşeme ihtiyacını dikkate aldığınızdan emin olun.

Araçlar ve materyaller

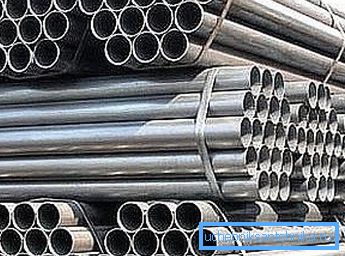

Boru seçimi

Projemiz hazır olduğunda, uygulamayı uygulamak için hangi materyalleri kullanacağımıza karar vermelisiniz. Ve her şeyden önce, uygun boruların seçilmesi gereklidir, çünkü tüm sistemin güvenilirliği ve dayanıklılığı büyük ölçüde bunlara bağlıdır.

Şu anda mevcut olan seçenekleri analiz etmek için, aşağıdaki tabloyu incelemeye değer:

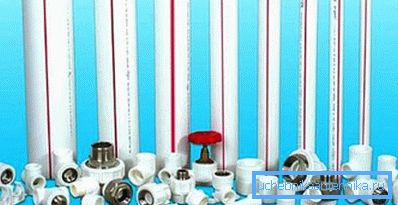

Tablodan görülebileceği gibi, sıhhi tesisat için farklı malzemeler farklı avantaj ve dezavantajlara sahiptir. Bununla birlikte, daha sık bağımsız kullanım sadece polimer boru veya birleşik cihazlar için conta sistemi: toprak altına döşenen bir dış kısım, dökme demir veya yoğun çapraz bağlı polietilen (PEX) yapılmış ve bir iç - polipropilen veya metal ve plastik.

Araçları seçiyoruz

Boruların yanı sıra, kendilerine ve vanalara uygun armatürlerin yanı sıra, aletlere de ihtiyacımız olacak.

Bütün sistemi baştan sona elimizle kurarsak, satın almaya değerdir:

• Yatak tasarımları ile çalışmak için Shtroborez veya zımba.
• Metal veya plastik üzerinde (hangi borulara bağlı olacağımıza bağlı olarak) gördüm.
• Kaynak makinesi (çelik boruların kalıcı bağlantılarını kurması planlanıyorsa).
• Lehim ile havya (sırasıyla, bakır borular için)

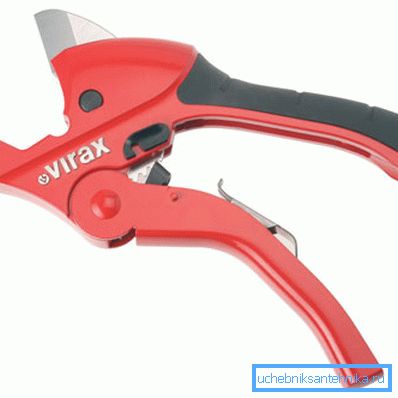

• Boru kesici, ürünlerin ebatlara uydurulmasını kolaylaştıracak özel bir araçtır.

• Plastik borular için havya veya pres parçaları için sıkma.
• Sıhhi tesisat takımları - ayarlanabilir ve açık uçlu anahtarlar, boru kenarlarının soyulması için düzelticiler, vb.
• Seviye ve rulet.
• El aleti

Ayrıca, yeterli sayıda contanın ve sıhhi sarımın mevcut olup olmadığına dikkat çekmek için ambar kullanmayın. Bu parçaların yardımıyla valflerin bağlantı noktalarının sıkılığını sağlayacağız.

Sistem kurulumu

Açık ve gizli conta

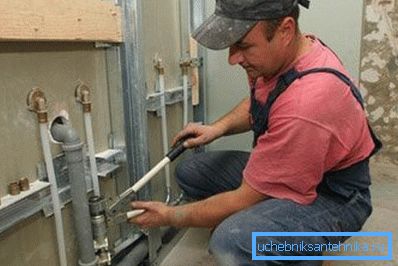

Bu bölümde, kendiniz için tesisat yapmayı nasıl yapacağımızı açıklayacağız.

Ve boruların monte edileceği kaidenin hazırlanmasına başlayalım:

• En az pahalı açık döşeme. Bu durumda, tüm konturlar odanın duvarları boyunca yerleştirilir ve kelepçeler yardımıyla tabana sabitlenir. Tespit, borunun kazara yer değiştirmesini önlemek için yeterince sağlam yapılmalıdır, ancak tutturucular ürünü sıkıştırmamalı ve deforme etmemelidir.

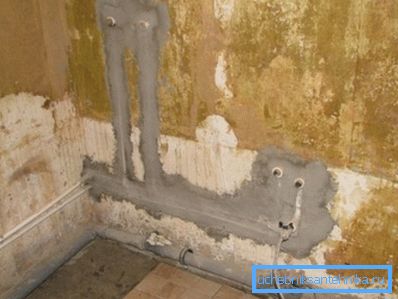

• Ancak, çoğu su borularının görünümünü sevmez ve bu nedenle açık alanlarda duvarın kalınlığında döşenir. Bu tasarım için onlara iletişim olukları ankraj aracılığıyla Stroebe malzeme veya boru kesme makinesi yumruk yapar ve harçla sıvanmıştır.
• Bir uzlaşma çözümü yapabilirsiniz. Bu durumda, tüm boruları açık bir şekilde bırakırız, ancak dekoratif kutuların arkasına saklarız. Eğer konturun geri kalanı zaten mobilyaların (örneğin, bir mutfak ünitesi) arkasına gizlendiğinden, nispeten küçük bir alanı maskelemek gerekiyorsa, bu daha kullanışlı olacaktır.

Boru bağlantıları

Şimdi su tedarik ağının gerçek kurulumunu tartışmanın zamanı geldi. Hangi malzeme seçilirse seçilsin, borular her durumda bağlantı parçaları ile bağlanacak - düz rakorlar, dirsekler, dirsekler vb. Montajın tasarımı ve boru üzerine sabitlenmesinin yöntemi, kurulum teknolojisine bağlıdır.

Bunu yapmanın en kolay yolu, su kaynağı sistemini kaynaklı armatürlerde veya metal plastik borular için özel aletlerin yardımıyla monte etmektir. Bu bölümün her ikisini de ele alacağız.

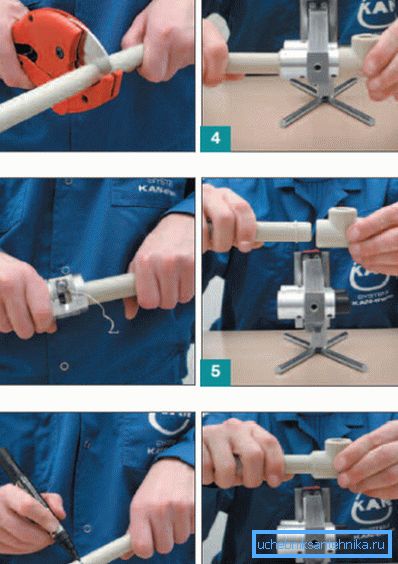

Polimer boruları bağlamak için kaynak kullanılır:

• Ürünler ölçülerek, kenarları dikkatlice temizler. Metal takviye boru duvarının bir parçasıysa, kaynak kalitesini düşürmemek için çıkarırız.
• Boru çapını ve konfigürasyonu - görevi gösteren çapı seçin.

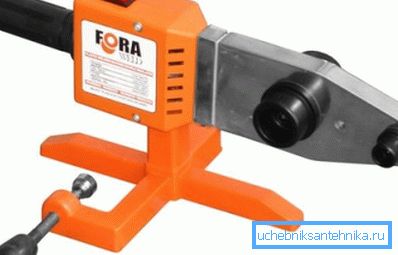

• Bir boru ve bir bağlantı parçası bir havya nozullarına bağlanır. Havyayı açarız ve talimatların gerektirdiği kadar parçaları ısıtırız (zaman, plastiğin kalınlığına ve cihazın gücüne bağlıdır).
• Parçaları nozülden çıkarın ve bağlayın ve boruyu döndürmeden fitinge doğru itin. 30 saniye boyunca tamir edeceğiz, daha sonra plastiği polimerize etmeye bırakıyoruz. Bağlantıyı yarım saatte kullanabilirsiniz - bir saat.

Dikkat edin! Boru malzemesini çıkarırken nozüle yapışmamalısınız, aksi halde bağlantıda sorunlar olabilir. Plastik parçalar lehim demirinde kalıyorsa, Teflon kaplamanın bakımsız kaldığı ve çalışma elemanının değiştirilmesi gerektiği anlamına gelir.

Metal borular çeşitli tasarımlar kullanılarak bağlanabilir.

Daha az güvenilir, ancak aynı zamanda montajı daha kolay:

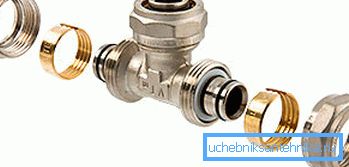

• Boruyu büyüklükte keser ve kenara bir somun ve bir manşon yerleştiririz, bu da yapıdaki bağlantıyı kıstırır.

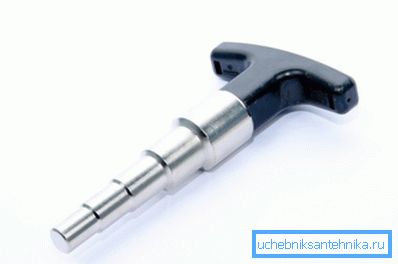

• Borunun ucunu bir kalibratör ile parladığınızdan emin olun - bu, sızdırmazlık halkalarının deformasyonunu önleyecektir.

• Armatürü alevlendirilmiş boruya yerleştirin, sıkma kelepçesini hizalayın ve duruncaya kadar somunu sıkın. Yeterince çaba gösterdiğimiz bir işaret, kelepçenin hafif bir çatlağıdır.

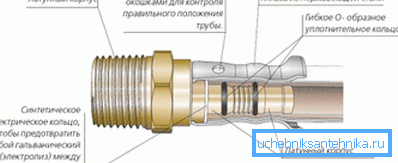

Basın kuplajları daha güvenilirdir, ancak kurulumları yetenek ve özel araçlar gerektirir:

• Kesilen boru parçasının boyutu, iç lümeni dikkatlice hizalayarak kalibre edilir.
• Kıvrım manşonunun kenarına koyduk.
• Bağlantı, kalibre edilmiş nozüle takılır ve ayrıca bağlantıyı bir dielektrik conta ile korozyondan korur.
• Bağlantıyı özel maşa ile sabitleyin. Bunun için kelepçeye bir geçme takılır, çapı, birleştirilmekte olan borunun çapına karşılık gelir.
• Eğer her şeyi doğru yapsaydık, o zaman bu montaj, 10 Bar'a kadar çalışma basıncına dayanmalıdır.

Bu yöntemlerden birine göre, tüm su tedarik sistemi bir araya getirilmiştir. Bundan sonra, vanaları monte etmemiz, muslukları ve karıştırıcıları bağlamanız ve bir test çalışması yapmamız gerekecek. Eklemlerde sızıntı yoksa, o zaman her şeyi doğru yaptık!

Sonuç

Herkes kendi elleriyle bir su tedarik sistemi kurabilir, ancak sadece zaman harcayan ve yaklaşan görevin tüm yönlerini kapsamlı bir şekilde inceleyen bir sistem, sistemin uzun bir hizmet ömrüne sahip olmasını sağlamayı başarabilir. Bu makaledeki videoyu görüntüleyerek kendinden döşeme su borularının özellikleri hakkında daha fazla bilgi edinebilirsiniz.
