Küçük sondaj rig - tasarım özellikleri

Eğer kır evinin bulunduğu köyde merkezi bir su kaynağı yoksa, o zaman er ya da geç su tedarik organizasyonu ortaya çıkacaktır. En iyi seçenek kuyu yapmaktır, ancak bu özel bir kurulum gerektirecektir. Sonra, küçük boyutlu sondaj kulelerinin ne olduğuna ve nasıl bağımsız olarak yapılabileceğine bakacağız.

Tabii ki, bu iş ile hiç uğraşmak ve uzmanlar kiralayabilirsiniz. Bununla birlikte, hizmetlerinin fiyatı toprak koşullarına bağlı olarak değişir ve her bir kişi için “uygun fiyatlı” olan metrede 200 $ 'a kadar çıkabilir. Bu nedenle, sıhhi tesisata aşina iseniz, işi kendiniz yapmak mantıklıdır.

Buna ek olarak, ev yapımı sondaj teçhizatının varlığı, özellikle de siteniz yeni inşa edilmiş bir tatil köyünde bulunuyorsa, ekstra para kazanmak için harika bir yoldur. Dahası, cihaz sadece kuyu delmek için değil aynı zamanda kazık temellerini de gerçekleştirmek için kullanılabilir.

Sondaj teknolojisi

Yapının imalatında çalışmaya başlamadan önce, küçük boyutlu bir kurulumla kuyuların sondajı için hangi teknolojinin kullanılabileceğini düşünmek gerekir.

İki yaygın yöntem vardır:

• rotasyonel;
• İp şoku.

Şimdi her birinin özelliklerini göz önünde bulundurun.

Dikkat edin! Yapının tipini seçmeden önce, toprak horizonunun yaklaşık derinliğini belirlemek gerekir. Bunu yapmak için, bitişik alanlarda kuyulardaki derinliği ölçün.

Dönme yöntemi

Bu prensip, kışın anglers tarafından yapıldığı buzdaki deliklerin performansına benziyor - matkap, rotasyon ile zemine döndürülüyor ve daha sonra toprağın yanı sıra yüzeye doğru çekiliyor.

Buryat'ın sadece yumuşak toprağa nispeten küçük bir derinliğe dönüşü için tasarlanmış küçük tesisler.

Yüklemeyi daha güçlü hale getirmek istiyorsanız, aşağıdaki koşulları yerine getirmeniz gerekir:

• Yapının çalışma koşulundaki ağırlığı en az 1500 kg olmalıdır.
• Mekanizma hidrolikte uygulanmalıdır.
• Teleskopik direğin yüksekliği en az 5 metre olmalıdır.

Bu tasarımın eksileri arasında, aşağıdaki noktalar vurgulanabilir:

• Üretim zorluğu;
• Daha az hareketlilik;
• Üretim ciddi maliyetler gerektirir.

Avantajları bakımından, bu tipteki portatif üniteli kuyuların açılmasının bir açıda gerçekleştirilebileceği belirtilebilir. Ek olarak, akifer sondajı durumunda akiferleri daha doğru bir şekilde açabilirsiniz.

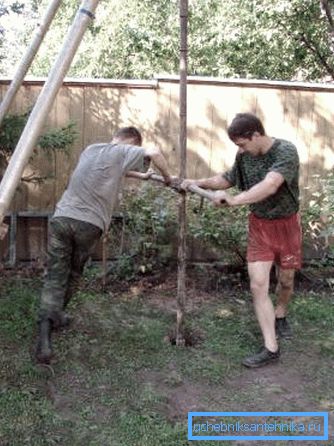

İpucu! Kuyu sığ bir derinlikte olması gerekiyorsa, o zaman montajı kullanmadan sondajı kendiniz yapabilirsiniz. Bunu yapmak için, sadece iki kişi tarafından döndürülebilen istiflenebilir çubuklarla bir delme işlemine ihtiyacınız vardır.

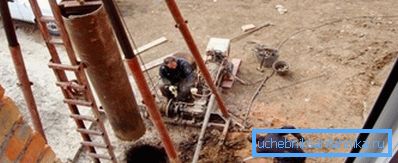

Darbeli sondaj

Perküsyon sondajında ​​durum çok daha kolay. Bu teknoloji binlerce yıl önce Çin'de ortaya çıktı.

Bu şekilde kuyular yapmak için talimatlar son derece basittir:

• Belli bir yükseklikten kılavuzlar boyunca bir keski yere atılır.
• Daha sonra keski ona bağlı kabloların yardımıyla yükseltilir. Kaldırma için yeterli güce sahip bir motor kullanabilirsiniz.
• Daha sonra işlem tekrarlanır ve kuyucuk gerekli derinliğe ulaşana kadar devam eder.

Bu tasarımın avantajları aşağıdaki gibidir:

• Sondaj makinesi oldukça kompakt.
• Tasarım güvenilirdir ve iyi bir güvenlik marjına sahiptir.
• Küçük tesisler ile şok tel delme, bir kişi tarafından yapılabilir, ancak, birlikte matkaptan toprak elde etmek daha iyidir.
• Derinlere inebilirsiniz. Basit topraklarda, kuyu 100 metreye ulaşabilir.
• Teknoloji son derece basittir ve örneğin sondaj çamuru veya pompa için herhangi bir ek maliyet gerektirmez.
• Bir vuruşta, bir kuyu bir metreye kadar çıkabilir, fakat çoğu zaman 20-40 cm'dir, bu da küçük değildir.

Gerçek şu ki bu yöntem hızlıdır. 40 metrelik bir kuyuyu tamamlamak bir hafta sürebilir. Şimdi küçük boyutlu bir kurulumun cihazına daha yakından bakalım.

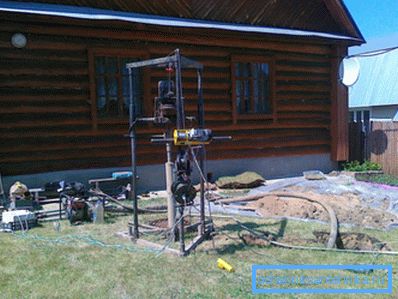

Kurulum tasarımı

En basit sondaj kulesinin kalbinde, türünden bağımsız olarak, bir tripod var. Yüksekliği genellikle beş metredir. Yapının en üst kısmında, bir elektrik motoruyla bir matkap veya keskiye çıkan bir kablo vinç veya kablo bloğu vardır (ayrıca “Evdeki Kullanılabilirlik - Kullanılabilirlik” adlı makaleyi okuyun).

Tripod malzemeleri olarak sıradan boruları kullanabilirsiniz. Kuyu küçük boyutlu bir kurulumla gerçekleştirilirse, bu bir vida metodu olacaktır, daha sonra genellikle dişli bir şekilde sabitlenebilen genişletilebilir çubuklarla bir matkap yapmanız gerekecektir.

Çubuk, motordan veya elden rotora dönüşü iletmek için tasarlanmış bir cihazdır. Çubuklar 1,8 metreye kadar uzunluğa sahip olabilir. Yapı, toprağın seviyesine daldığında, gerekli derinliğe ulaşmamışsa, bir sonraki çubuğun yardımıyla uzunluğu artar.

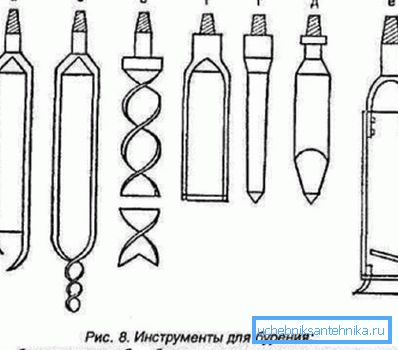

Ayrı ayrı, fırtınanın kendisi hakkında da söylenmelidir, ki bunlar çeşitli tiplerde olabilir:

• Spiral matkap - sivri uçlu çelik çubuktur. Buna göre, keskin uçtan yaklaşık 200 mm'lik bir mesafede, bir çift bıçak kaynatılır, bu da yaklaşık 100-150 mm kalınlığında bir çelik diskin yarısından yapılabilir. Bıçaklar yatay olarak küçük bir açıda kaynaklanır - yaklaşık 20 derece.
• sedye - uzunlamasına spiral yuvası olan bir çelik silindirdir. Boer kaşığı çelik sacdan haddelenebilir veya bir boru yardımıyla bir borudan yapılabilir.

Dikkat edin! Matkap, saat yönünde dönerken, toprağa daldıracak şekilde yapılmalıdır.

Küçük çaplı bir tesisatta bir su kuyusu, bir kablo-çekiçleme yöntemi kullanılarak yapılacaksa, o zaman bir keski gereklidir, bu da özel bir kesme tertibatı ile çelik borudan yapılabilir. Bu durumda kesici kenar, helezon bobininin yarısına benzeyecek şekilde yapılmalıdır.

İpucu! Her bir buçuk metrelik derinlikten toprağa bir keski çıkarmak gerekir.

Sonuç

Kuyuları sondaj için tasarlanmış küçük bir kurulumun tüm elemanları, kendiniz için kolay. Bunu yapmak için, kaynak makinesi ve değirmeni ile çalışmak için gereken becerilere sahip olmanız yeterlidir. Aksi takdirde, bu konu oldukça çözülebilir (ayrıca bir kuyuya sıkışmış Pompa: nedenler, eleme, önleme).

Bu makaledeki videodan bu konuyla ilgili ek bilgi edinilebilir.
