Küresel vana 3: 4 - cihaz, özellikler, kurulum

Su için küresel vanalar 3: 4 inç - sıcak ve soğuk su boru hatlarının montajında ​​ve ısıtma sistemlerinde kullanılan en yaygın ve yüksek kaliteli valfler. Montajı kolay, güvenilir ve kompakttır, bu nedenle bugün hiçbir kurulum bu tür bağlantı parçaları kullanılmadan yapamaz.

Cihazın özellikleri, küresel vanaların özellikleri ve avantajları hakkında konuşacağız.

Küresel Vana Bağlantı Parçaları

cihaz

Bir küresel vana, su kaynağı, ısıtma, gaz, petrol ve diğer medya boru hatları boru hatlarında kullanılan bir kapama (bazen ayarlama) tipidir. Su temini ve soğutma sıvısı sistemleri ile ilgili olarak, bu tür bağlantı parçaları çoğu durumda bir kilitleme elemanı olarak kullanılır.

Küresel bir tapaya sahip olan vananın konik modelleri değiştiren modern ve oldukça ilerici bir cihaz olduğu söylenmelidir, bu da geçişin şekli ve boyutu nedeniyle önemli hidrolik dirence sahip olan birçok ciddi dezavantaja sahiptir.

Aynı zamanda, inşaatın kendisi uzun zaman önce biliniyordu - 100 yıldan uzun bir süre önce, ancak etkili bir şekilde uygulanması, floroplast ve diğer yapay polimerler gibi yeni sentetik materyallerin ortaya çıkmasından sonra mümkün oldu.

Küresel vanalı valf oldukça basittir.

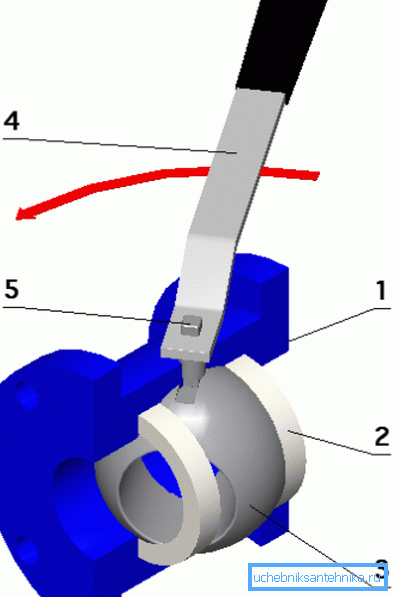

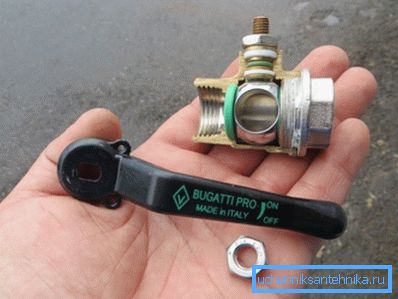

Ürün aşağıdaki unsurlardan oluşmaktadır:

1. Pirinç gövde. Bu alaşımın kullanımı, üretim maliyetinin daha düşük olmasının yanı sıra çeliğe kıyasla daha yüksek bir korozyon direncine bağlıdır;
2. Sızdırmazlık askerleri. Teflon, Teflon, polietereterketon (PEEK) ve diğer sentetik polimerlerden yapılmış mantarın sızdırmazlığı için kullanılırlar;
3. Top fişi. Deklanşör işlevini gerçekleştirir. Bilya, boru kanalının çapı ile çakışan bir eksenel deliğe sahiptir, mantar 90 derece döndürüldüğünde, topun dikey ekseni delik olmadığı için kanal üst üste gelir;

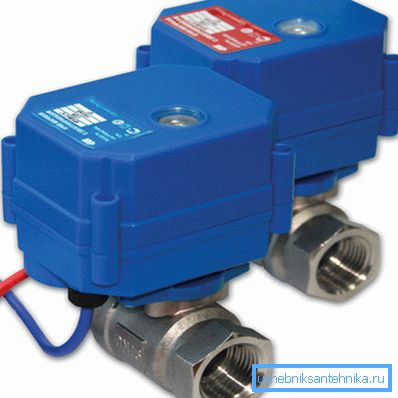

4. Deklanşör kontrolü. Bir kol, bir kelebek veya bir kuzu şeklinde olabilir, buna ek olarak, bir sap yerine, sistemin kontrolünü otomatikleştirmek için bir elektrikli veya pnömatik servo monte edilebilir;
5. Pirinç mili tutacağı veya aktüatörü durdurucuya bağlayan ve döndürmek için gücü ileten

Yani, vücudun içinde delikli bir delikli küresel bir perde olduğunu görüyoruz.

Mantarı, içindeki delik akış kanalıyla çakışacak şekilde döndürdüğünüzde, ortam, aynı çaptaki benzer bir borudaki dirençten önemli ölçüde farklılık göstermeyecek şekilde minimum dirençle serbestçe hareket edecektir.

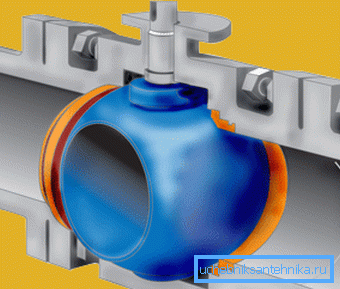

Sonra cıvatayı 90 derece çeviririz ve top kanalı kapatır.

Dikkat edin! Gördüğünüz gibi, bu tip vanalar çok basit bir şekilde tasarlanmıştır, bu da böyle bir tasarıma sahip ürünlerin üretiminin basitliği nedeniyle yüksek güvenilirlik ve nispeten düşük maliyet sağlar.

karakteristikleri

Cihazın özelliklerini tanımlamak için kullanılan ana teknik özellikler ve bir amaç veya başka bir modelin seçimi aşağıdaki gibidir:

• Çalışma ortamının doğası. Burada, cihazdan taşınabilen maddenin türünü (su, gaz, yağ vb.) Ve çalışmasının mümkün olduğu sıcaklık aralığını belirtiniz;
• Nominal çalışma basıncı. PN harfleri ve atmosferdeki çalışma basıncının değerine eşit olan bir sayı ile gösterilir. İşaretleme örneği - PN 40;
• Kanal çapı. Bu, DN harfleriyle ve mm cinsinden çapı gösteren bir sayı ile ifade edilen inç veya milimetre cinsinden ifade edilir, örneğin DN, örneğin, inç, 1/2, 1, 1? ve benzeri 1: 2 ila 3: 4 arasında bir geçiş bilyeli valfı vardır;
• İş parçasındaki giriş yerinin niteliği. Her iki tarafta da iç dişli bulunan modeller, iç ve dış dişlerle birlikte - in-n olarak, her iki tarafta da bir dış dişe sahip olarak - iç kısım olarak belirtilmiştir. Ek olarak, bir yandan vinç bir Amerikan somunu ile sürülebilir.

Küresel vana 3: 4'ün çapının borunun büyüklüğüne uyan tablonun size ne kadar yardımcı olacağını belirleyin:

Dikkat edin! Bir ürünü seçerken, içerdiği malzemeye dikkat etmelisiniz. Kaliteli modeller, bazen anti-korozyon çeliğinden saf veya krom kaplı pirinçten imal edilmiştir. Silumin ürünleri düşük mukavemetli olduğu için satın alınamaz.

Silümeyi pirinçten ayırmak için, elinizde iki musluk almak yeterlidir: pirinç belirgin şekilde daha ağır olacaktır. Buna ek olarak, silyon kirlenir ve bir parça hafif maddeye veya kumaşa sürtünme sırasında, üzerinde gri bir iz kalır.

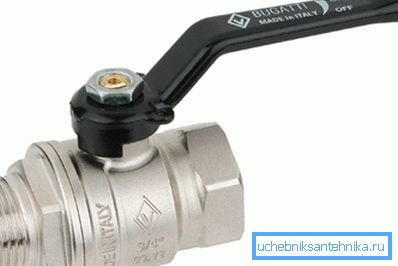

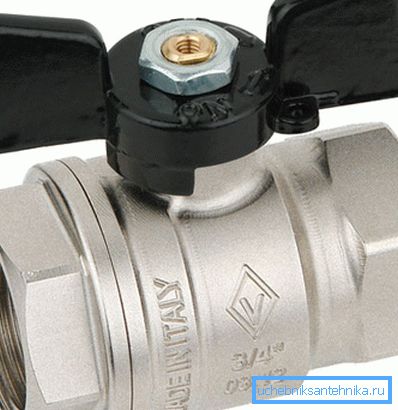

Küresel vanaların fiyatının oldukça demokratik olduğunu unutmayın, bu yüzden üzerinde tasarruf yapmaya değer. Bu, özellikle, Bugatti veya Giacomini gibi İtalyan ürünlerini seçmenin daha iyi olduğu ısıtma sistemleri için geçerlidir.

montaj

Küresel vanaların kendi elleriyle takılması zor değildir.

Bunun için basit bir araç setine ihtiyacımız var:

• Ayarlanabilir sıhhi tesisat anahtarı;
• Diş açma kalıpları;
• Bulgar;
• file;
• Plash tutucusu;
• Sıhhi keten ve sızdırmazlık macunu.

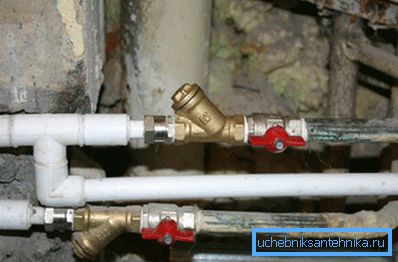

Ürünün önüne bir süzgeç filtresi takılması tavsiye edilir (kaba temizleme), çünkü kum veya pas içeri girerse, tıpanın yüzeyi aşınır ve musluk suyu toplamaya başlar.

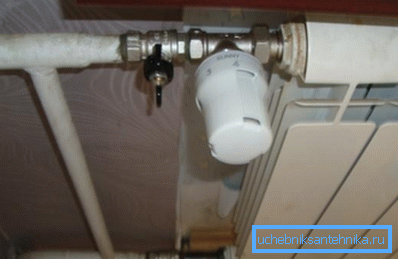

Bu, özellikle, hareketsiz kalma süresi boyunca suyun ve mantarın kirli hale gelebileceği, bunun sonucu olarak deklanşörün büyük bir zorluk yaşayacağı ve bazen yerinden çıkmayı tamamen durduracağı ısıtma sistemleri için önemlidir.

Bilginin algılanması sizin için daha uygun olduğundan, adım adım kurulum talimatlarını hazırladık:

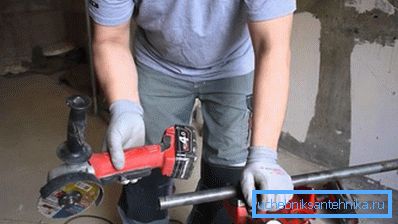

1. Gerekli tüm ölçümleri yapıyoruz ve boruyu doğru yerde düzeltiyoruz.. 90 derecelik düzgün kesim için bir saber testerenin kullanılması en iyisidir;

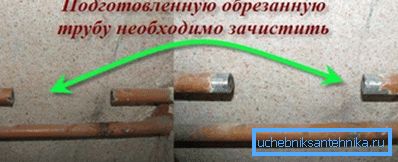

1. Boya ucunu ve pahı kesilmiş ucu ile temizleriz. Bu bir değirmeni veya bir dosya ile yapılabilir. Ayrıca özel bir yüz seçici kullanabilirsiniz;

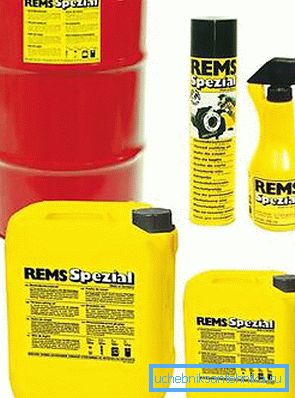

1. İstenilen çapa diş çekme ve dişlerini domuz yağı veya yağ ile yağlamak için bir kalıp alırız.. Aynı zamanda boruyu da yağlıyoruz;

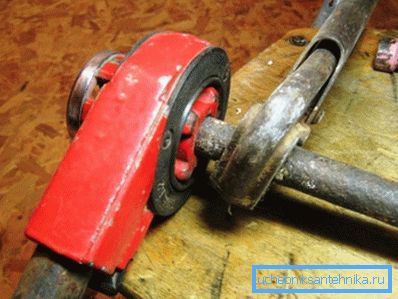

1. Kalıbı kalıp tutucuya yerleştirin ve borunun üzerindeki ipliği kesin. En az 4,5 dönüş olmalı, fakat 5'ten fazla olmamalıyız. İki geçişte kesmek daha iyidir, böylece boru ve kesme aletini daha az yükleyeceksiniz;

1. Alınan iplik sıhhi keten üzerinde saat yönünde rüzgar. Daha sonra ipliğin tüm yüzeyine iyi bir sızdırmazlık macunu tabakası koyun;

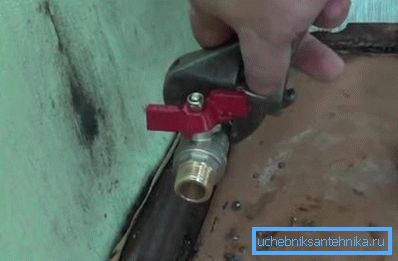

1. Vinçi alıp ipliği rüzgarla. En az 4,5 devir olmalıdır. Önce elle al, sonra ayarlanabilir bir anahtar kullanın.

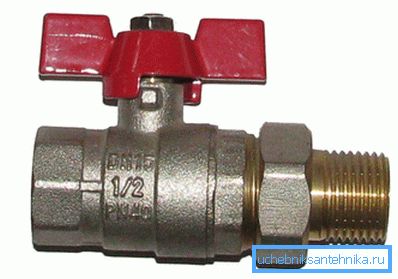

1. Bir borunun iki sabit parçasını bağlamak gerekiyorsa, o zaman bir Amerikan modelini (sgonom ile) kullanırız.

Dikkat edin! İpliğin tam olarak kesildiğinden emin olun. Aksi halde bağlantı güvenilmez olacaktır.

Sonuç

Küresel vanalar, sıhhi tesisat ve ısıtma sistemlerinin kurulumu için en gelişmiş kilitleme cihazlarıdır. Bu makaledeki video açık ve net bir şekilde bu tür vanaların kurulum sürecini göstermektedir.
