Kuyu halkaları: özellikleri, özellikleri, yükleme

Kuyuların kendinden konstrüksiyonu, betonarme kuyu halkalarının kullanılmasıyla daha kolay ve daha uygundur. Elbette, bu halkalar farklıdır ve hangi ürünlerin daha iyi seçileceğini, halkaların kuyuya nasıl indirileceğini ve kolonda nasıl düzeltileceğini söylemek istiyoruz.

Betonarme halkalar

randevu

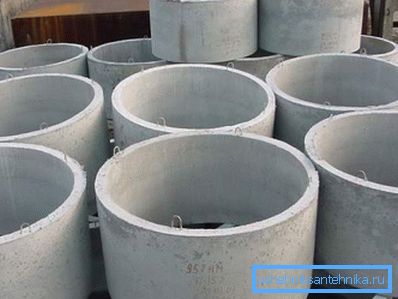

Kuyuların inşası için güçlendirilmiş beton halkalar, içi vakumlu, ağır silindirik şekilli betonarme ürünlerdir. Basitçe söylemek gerekirse, halka, çapı yaklaşık olarak çapa eşit olan kısa bir boru kesitine benzemektedir.

Kuyu halkası, bir gövde şaftının oluşturulması için tasarlanmıştır:

• kanalizasyon,
• tahliye,
• görme,
• ya da sıhhi tesisat
• Septik tankların inşasının yanı sıra
• çeşitli koleksiyoncular
• ve diğer yeraltı tankları.

Başka bir deyişle, RC halkalar prefabrik beton yapıların inşası için kullanılır ve çoğu zaman bunlar birbiri üstünde duran, köşeli parantezler, harçlar veya kendi ağırlıkları ile tutturulan ürünlerden oluşan dikey kolonlardır.

Çoğu zaman benzer ürünler aşağıdaki yapıların yapımında kullanılır:

• İçme suyu çıkarılması için kuyu. Burada en yüksek kaliteli ürünlere hem dayanıklılık hem de güvenilirlik açısından ve bileşimde ihtiyaç duyuyoruz, çünkü bunlar gıda ürünü ile temas halinde olacaklar;
• Kanalizasyon kuyuları. Bu yapıların inşası için, bu tür tankların derinliği küçük olduğundan ve içme suyuyla temas etmediğinden, daha düşük kaliteli ürünler kullanılabilir;
• Fırtına ve muayene drenaj kuyuları. Kanalizasyon ile aynı;

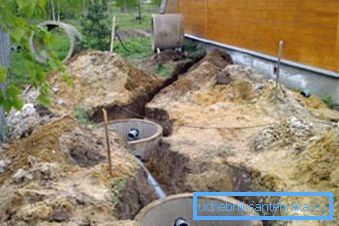

• Septik tanklar. Derzlerin mukavemeti ve güvenilirliği için artan gereksinimler vardır, çünkü bu tankta, inşaat sınırlarının ötesine geçen safsızlıklar vardır;
• Fırtına kanalizasyon ve drenaj sistemi. Bu yapılar suya dayanıklılık ve dayanıklılık için yüksek taleplere tabidir.

Dikkat edin! Bu nedenle, çeşitli hidrolik yapıların inşası için betonarme halkaların kullanıldığını ve kuyu şaftlarının dikey şaftlarının güçlendirilmesini söyleyebiliriz.

karakteristikleri

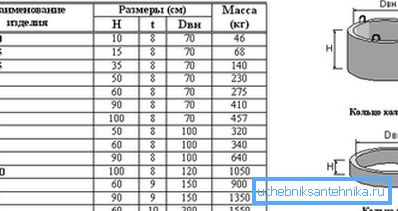

Kuyu gövdelerinin yapımı için beton ürünler geniş bir özellik yelpazesine sahiptir. Bunların başlıcaları, ürünün yüksekliğini, iç çapını, ayrıca duvarların kütlesini, hacmini ve kalınlığını içerir.

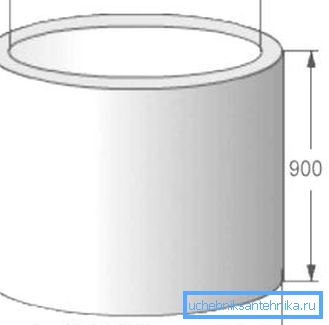

İlk iki özellik, halka işaretinde belirtilmiştir. KS ve iki sayıdan oluşur. "COP", "duvar halkası" anlamına gelir ve sayılar, iç çapı (ilk sırada) ve parçanın yüksekliğini (ikinci sayı) gösterir. Örneğin, KC 10-9 işaretli bir ürünün iç çapı 10 desimetre ve yüksekliği 9 cm'dir.

Beton malların büyüklüğü çok farklı olabilir: yükseklik 1 ila 12 dm arasında değişir, iç çap - 7 ila 25 dm arası. Su biriktirme kuyularının inşası için, en çok kullanılan ürünler COP 10-9 ile işaretlenmiştir, çünkü bunlar optimum bir genişliğe sahiptir ve 90 cm yükseklik 550 ila 630 kg'lık bir kütle ile sonuçlanır, ki bu da oldukça kabul edilebilirdir.

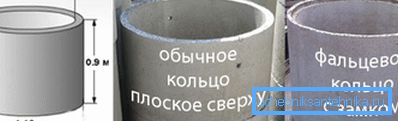

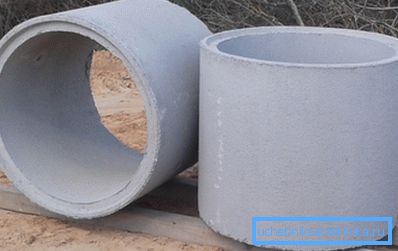

Duvar kalınlığı 8 ila 10 cm arasında değişebilir, buna ek olarak, halkanın uçları düz olabilir veya bir flanş formunda bir kilite sahip olabilir. Kilitler, daha dayanıklı yapılar yapmanıza ve toprağın yıkanması sırasında kolonun yatay yer değiştirmesini önler.

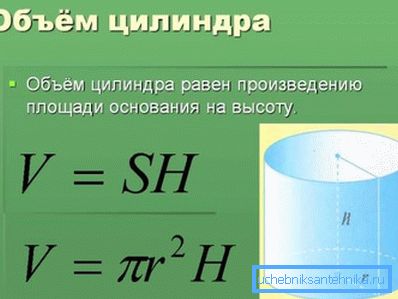

Ürünün hacmi aşağıdaki formüle göre kolayca belirlenebilir:

V = S * h, burada V, hacimdir, S, silindirin tabanının alanıdır, h, silindirin yüksekliğidir.

Boy, işaretlemede belirtilmiştir, ancak tabanın alanı nasıl belirlenir? ilköğretim:

S =? R2, nerede? = 3.14, R =? D, D, işaretlemede belirtilen çaptır.

Sonuç olarak, elde ederiz: V = 0.785 * D2 * h, ayrıca D, işaretlemedeki ilk sayıdır, h, parçanın işaretlemesinde ikinci sayıdır.

Örneğin, KS 10-9 kuyu halkasında kaç litrenin olduğunu hesaplayalım:

V = 0.785 * 1 x 0.9 = 0.7065 cu. m = 700 l.

Bazı ürünlerde, yükseklik sırasıyla 89 cm'ye eşit olabilir, hacim biraz daha düşük olacaktır.

Aynı hesaplama, varilin su alma kısmındaki suyun hacmini hesaplamak için kullanılabilir, ancak halka yüksekliği yerine, kuyuya bir yük ile bir halat bırakılarak ve ıslak bölümün uzunluğunun ölçülmesiyle kolayca tespit edilebilen su kolonunun yüksekliğini değiştirin.

Yapıların montajı

Şimdi kuyu yapımı sırasında beton halkalarla nasıl çalışacağınızı söylemek istiyoruz. Daha önce de belirtildiği gibi, bu amaçla COP 10-9 işaretli bir çeşit kullanırlar.

Bir kilidin bulunması gerekli değildir, birçok montajcı düz uçlara eğilimlidir, çünkü kilitlerin kalitesi çoğu zaman eşit değildir ve bu nedenle ürünler düzensiz hale gelir, bunun yanı sıra katlar içeren parçanın fiyatı yaklaşık 500 ruble daha yüksektir. Son olarak, şüpheciler yapının yüzeyinin metrekare başına birkaç ton ulaşabileceğinden, toprağın ısıtılması kuvvetinin herhangi bir kilit veya başka bir tutturma sağlayamayacağını iddia ederler.

Kendi ellerinizle bir kuyu inşa etmeyi planlıyorsanız, betonarme için montaj talimatlarını faydalı bulacaksınız:

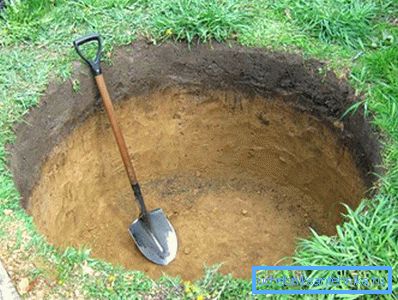

1. İlk halka için bir buçuk metre derinliğinde bir çukur kazıldı. Çukurun çapı - 1.3 - 1.5 m;

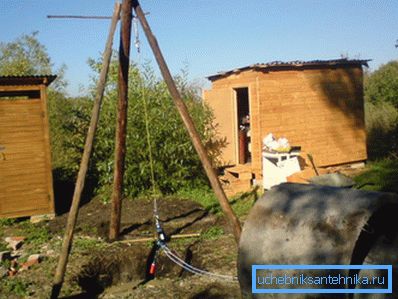

1. Dört kancaya sahip kovanların bulunduğu kablonun ucunda, bir kaldırma vinci veya bir vinç ile bir tripod yerleştirilir;

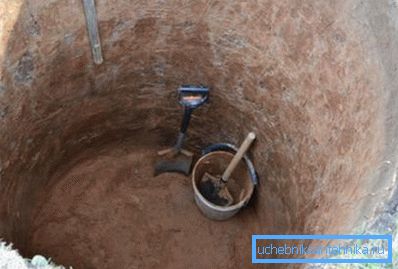

1. Halkaları kuyuya indirmeden önce, çukurun tabanı düzleştirilir ve sıkıştırılır;

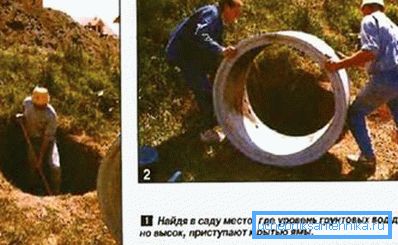

1. Beton ürünler, yanal bir yüzeye hurda veya başka bir manivela koyulur ve bir tekerlek gibi bir montaj sahasına yuvarlanır;

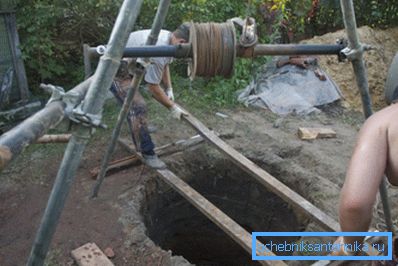

2. Çukurun ağzı, ürünün üzerine sarıldığı ve üzerine konulduğu dayanıklı tahtalardan oluşan bir ahşap kılıf ile kaplıdır;

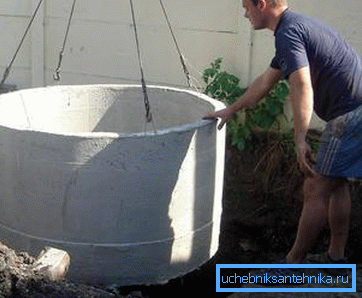

1. Halkaların uçlarına yerleştirilmiş pah kanca kancaları ve beton ürünleri çukur üzerinde kaldırmaya başlar;

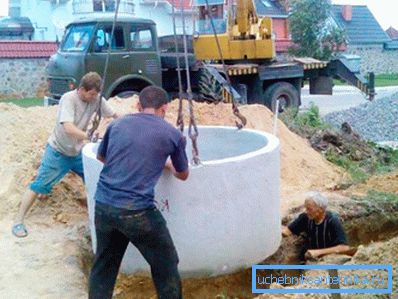

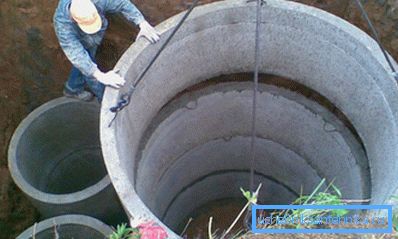

1. Halka kabloya takıldığında, çukurun ağzından kalkan çıkarılır ve ürün indirilirken aynı zamanda yan yüzeyine bastırarak ve sallanırken yörüngesini ayarlar;

1. Halka tasarım pozisyonunda olduğunda, montaj kulakları içe doğru katlanır ve uç bir kum, su ve çimento çözeltisiyle kaplanır. Genel olarak, kuyu halkasını nasıl özleyeceğimiz konusunda birçok tartışma var, en basit ve çevre dostu seçeneği sunuyoruz;

1. Bundan sonra, çukur yine bir kalkan ile kaplanır, bir sonraki ürün üzerine yuvarlanır, çubuklar üzerinde kaldırılır, kalkan çıkarılır ve bir önceki bölüme konur. Kurulumun doğruluğu manuel olarak veya kollar kullanılarak ayarlanır;

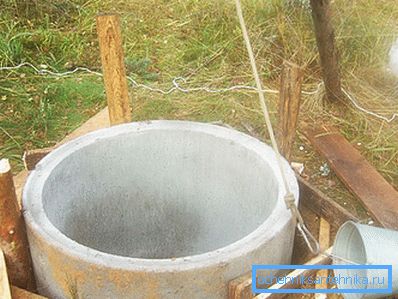

1. Daha sonra toprağı kolonun altından kazın ve toprağın yüzeyinin altına düştüğünde, işlem tekrarlanır;

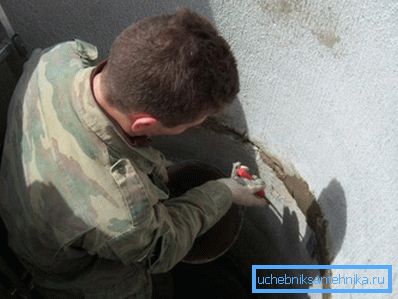

1. Tüm kolonun montajından sonra, derzler sıvı camla karıştırılmış çimento harcı ile kaplanır.

Dikkat edin! İyi bir uzun vadeli itibara sahip, yalnızca kanıtlanmış imalatçılardan somut ürünler elde edin, çünkü kuyu ömrü ve içindeki suyun durumu, kalitesine bağlı olacaktır.

Sonuç

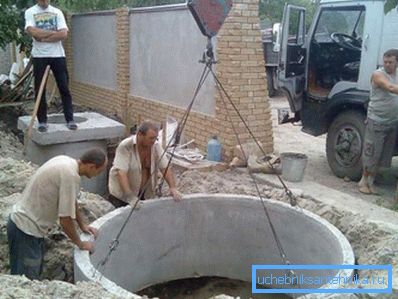

Betonarme halkalar - kuyucukların kendi kendini inşası için en uygun ve güvenli malzeme. Kurulumları için iki veya üç kişi yeterli ve basit bir kaldırma mekanizması, bu makaledeki video işlerin inceliklerini daha iyi anlamanıza yardımcı olacaktır.
