Kuyu için bir filtre nasıl yapılır

Kuyudan çıkan suyun katı kirlerden temizlenmesi için bağımsız olarak yapılabilen özel filtreler kullanılmaktadır. Ancak, bir kuyu için filtre oluşturmadan önce, bu cihaz için aşağıdaki gereksinimleri bilmeniz gerekir:

• iyi bant genişliği;
• aşındırıcı etkilere karşı direnç;
• uygun maliyetli.

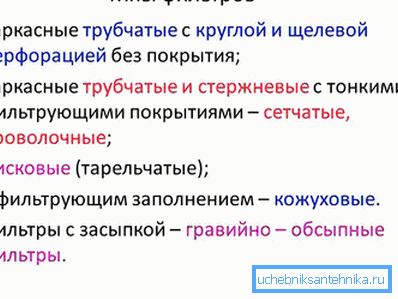

Ayrıca, kullanılan filtreleme yöntemine uygun olarak, bu cihazlar yarıklı, delikli ve çakıllı olarak ayrılmıştır.

Ayrıca, bu tiplerin her biri, imalatları için öneriler de dahil olmak üzere daha ayrıntılı olarak ele alınacaktır.

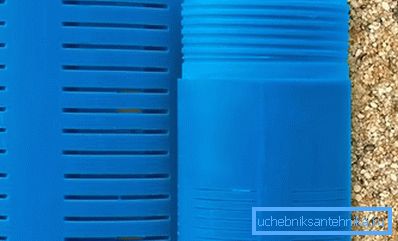

PVC oluklu filtre

Bu tip filtreler, uzunlamasına yarık perforasyonu olan bir plastik muhafaza parçası biçiminde yapılır. Ana amacına ek olarak (büyük toprak parçacıklarının tutulması), bu tür cihazların kuyu duvarlarının sertleşmesine katkıda bulunduğunu unutmayın.

Bir filtre yapmadan önce, yaklaşık 1–1,5 m olan kuyu derinliğine karşılık gelen karterin uzunluğunu ölçmeniz gerekecektir.Ayrıca, aşağıdakileri de hazırlamanız gerekecektir:

• bir plastik boru parçası;
• pirinç hasır (veya paslanmaz çelik);
• öğütücü (demir testeresi);
• işaretleme aracı (tebeşir veya kalem).

İşler, ya üst üste ya da dama tahtası şeklinde bulunan uzunlamasına yarıkların işaretlenmesi ve kesilmesi ile başlar. Böyle bir boşluğun genişliğinin seçimi, filtrenin (ince taneli veya iri taneli) yerleştirildiği yerdeki toprağın kalitesine bağlıdır ve uzunluğu 2,5 ila 7,5 cm arasında olabilmektedir .. Borunun halka sertliğini korumak için, üzerine katı bölümler bırakmak gereklidir (perforasyon olmadan), Dahası takviye kayışının montajı için kullanılabilir.

Boşlukları hazırladıktan sonra boru, tüm uzunluk boyunca 20 mm'lik artışlarla spiral şeklinde düzenlenmiş paslanmaz çelik çelik tel (3 mm kalınlığında) ile sarılır, ayrıca her sargı, her 40–50 cm'de bir noktaya lehimlenir. Uygun büyüklükte bir filtreleme ağzı, üzerine 5-10 cm'lik bir basamakla sarılmış olan aynı tel yardımıyla boru üzerine sabitlenen üstte yerleştirilir.

Bir filtre elemanı olarak, önceden seçilmiş bir hücre boyutu (kare veya galun dokuma) ile bir rulo ızgara kullanılır.

Uzmanlar, yüksek geçirgenlik ve mukavemet indeksleri ile braun dokumalı pirinç ağlarının, downhole sistemleri için en uygun olanları olduğu konusunda ısrar ediyorlar.

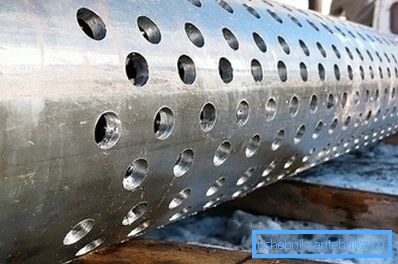

Delikli filtreler

Bu sınıf yapıların başlıca avantajları, düşük maliyet, kolay üretim ve güvenilirliktir. Delikli filtre elemanının üretimi için aşağıdaki malzemeler ve aletler gereklidir:

• gerekli çapın boru kesiti;
• bir dizi matkapla delin;
• İstenen büyüklükte metal örgü;
• işaretleme aracı.

İş, perforasyonun uygulanması gereken borunun parçasının işaretlenmesiyle başlar (bu, doğrudan akifere yerleştirilmiş olan dördüncüsüdür).

İşaretler boru kesitinden başlar, kenarından 10 cm geriye çekilirken, dama tahtası şeklinde düzenlenmiş delikler arasındaki mesafe 1-2 cm'dir.

Perforasyonun çalışma alanında borunun tıkanmasını önlemek için, oluklu bir filtre durumunda olduğu gibi monte edilen özel bir filtre ağ ile sarılır.

Çakıl Filtreler

Bu yeraltı suyu filtreleme yöntemi, uygulamada en basit olanıdır ve toprak ile giriş borusu arasına yerleştirilen özel bir küçük çakıl bariyerinin yapılmasını içerir. Çakıl karışımı yerleştirmek için alanın hazırlanması, alt bölgesinde küçük bir yamuk genişleme yapıldığında bir kuyu delinirken yapılır.

Çakıl karışımı dolumu için seçilmiştir. Doğru bir şekilde nasıl seçileceğini unutmayın: karışımın parçacıkları, kaya granüllerinin ortalama büyüklüğünün 5–10 katı olmalıdır. Uygun seçimlerden sonra, bu tür bir “kalibre edilmiş” karışım kuyuya yerleştirilir ve en az 5 cm kalınlığında bir filtrasyon tabakası oluşturur, uzun ipler üzerinde bir niş içine daldırılmış bir jeotekstil torba kullanarak daha uygun hale getirilir (basitçe kesilir).

Bu gibi basit işlemlerin sonucunda kuyu milinin tabanında, kum ve silt parçacıklarını yakalayan bir filtre tabakası oluşur. Yukarıdaki tavsiyelere uyulması durumunda, endüstriyel filtrelerden hiçbir şekilde daha düşük kaliteli filtrasyon sağlayabilirsiniz.
